Fusibles et relais Audi A3 (8L), 1996 - 2003

Auteur : Till Hartmann

L'Audi A3 8L, lancée en 1996, a redéfini le segment des compactes haut de gamme en France grâce à sa qualité de finition exemplaire и ses motorisations TDI devenues légendaires sur le marché de l'occasion. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans l'Audi A3 (première génération ; corps marque 8L ; plate-forme PQ34). Années de production : 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.


Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » et « Démarreur » sont indiqués en gras.

Dans le compartiment moteur

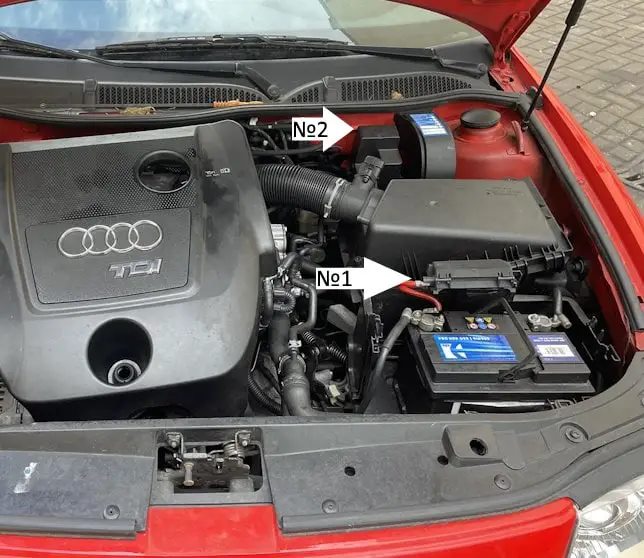

Il y a deux blocs dans le compartiment moteur :


n° 1 - le boîtier de protection électrique principal,
n° 2 - le bloc des relais.

Fusibles de puissance (1)

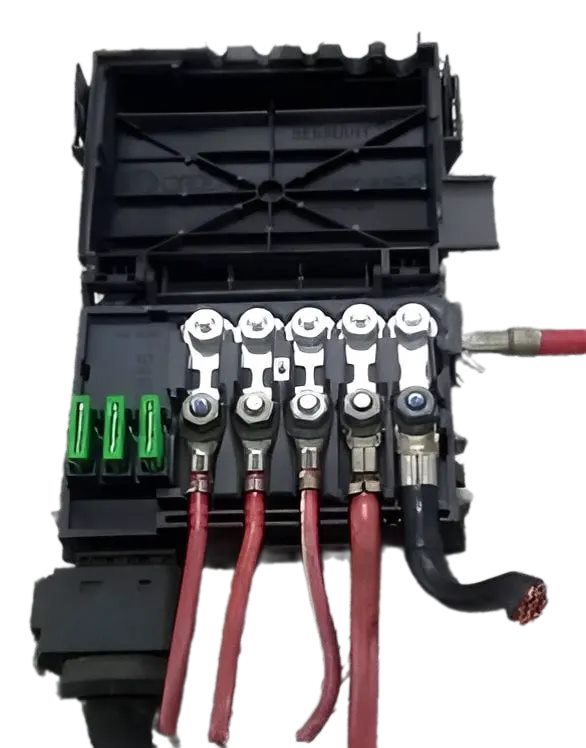

Vue générale.

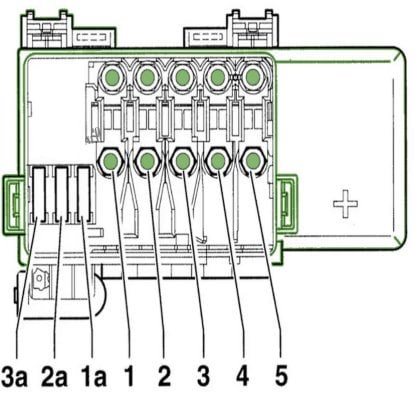

Schéma


N° | Description
1. | Relais de chauffage du liquide de refroidissement 1 et 2
2. | Chauffage à bougie (moteur diesel)
3. | Système de commande du moteur
4. | Vessie de refroidissement 2
5. | Intérieur du véhicule
6. | Alternateur
1a. | ABS (pompe hydraulique)
2a. | ABS (valves)
3a. | Vessie de refroidissement

Une surchauffe moteur dans le trafic urbain est fréquemment causée par l'oxydation des connexions, ce qui bloque l'alimentation du ventilateur. Pour les versions diesel, une mauvaise alimentation des bougies de préchauffage empêche les démarrages par temps humide.

Boîte de relais (2)

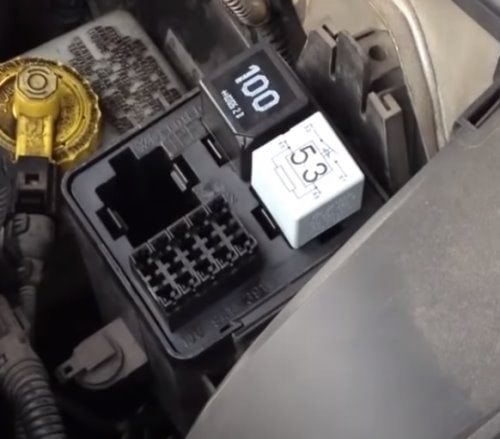

Vue générale.

Schéma


N° | Description
1. | Relais de la pompe d'évacuation d'air ;
2. | Relais du système de gestion du moteur ;
3. | Pompe à dépression du servofrein | 20A
4. | Pompe d'évacuation d'air | 40A

Une pédale de frein devenue anormalement dure signale une défaillance du relais №3 (20A) commandant la pompe à vide. Enfin, un défaut de gestion moteur peut provenir du relais №2.

Dans l'habitacle

Pour protéger les circuits électriques du véhicule, il existe deux boîtes à fusibles.

Boîte à fusibles

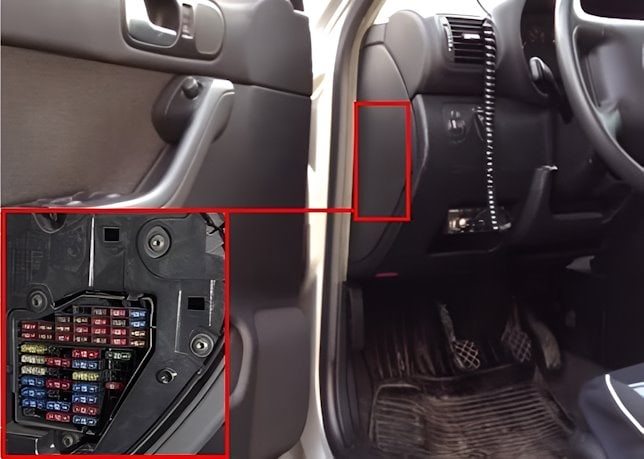

Elle se trouve à l'extrémité du tableau de bord, côté conducteur. Pour y accéder, il faut retirer le revêtement à l'aide d'un tournevis.


Photo - exemple.

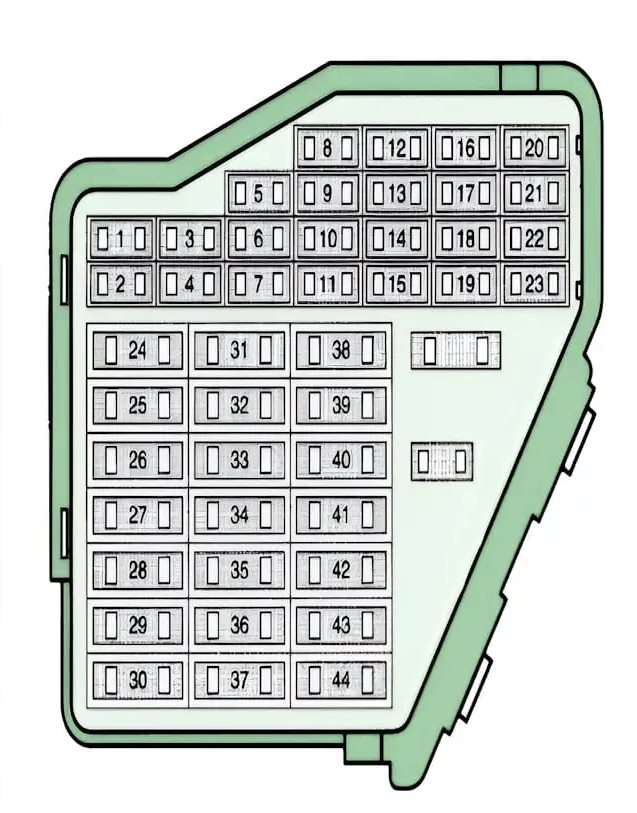

Schéma


N° | Affectation | Ampères
1. | Gicleurs de lave-glace chauffés, rétroviseurs extérieurs chauffés | 10A
2. | Feux indicateurs de direction | 10A
3. | Éclairage de la boîte à gants | 5A
4. | Éclairage de la plaque d'immatriculation | 5A
5. | Equipement de confort électrique, régulateur de vitesse, sièges chauffants, climatisation | 7,5A
6. | Verrouillage central | 5A
7. | Feux de recul | 10A
8. | Téléphone | 5A
9. | Calculateur ABS | 5A
10. | Gestion du moteur : moteur à essence | 10A
11. | Combiné d'instruments, aimant du levier sélecteur pour AT | 5A
12. | Alimentation électrique pour autodiagnostic, téléphone, système de navigation | 7,5A
13. | Feux de stop | 10A
14. | Éclairage intérieur, serrure individuelle 10A ou éclairage intérieur | 5A
15. | Tableau de bord, AT, rétroviseur intérieur anti-éblouissement automatique | 5A
16. | Embrayage électromagnétique, ventilateur de radiateur avec suivi, lave-glace | 10A
17. | Serrure de porte chauffée | 7,5A
18. | Feu de route droit | 10A
19. | Feu de route gauche | 10A
20. | Feux de route droit, réglage de la portée des phares | 10A
21. | Feux de croisement gauche | 10A
22. | Feux de position et de stationnement droit | 5A
23. | Feux de position et de stationnement gauche | 5A
24. | Essuie-glace, pompe à eau | 20A
25. | Ventilateur d'air frais, air recyclé, climatisation | 25A
26. | Lunette arrière chauffante, rétroviseurs chauffants | 20A
27. | Nettoyeur de lunette arrière | 10A
28. | Fusible pompe à essence | 15A
29. | Gestion du moteur : moteur à essence 15A ou Gestion du moteur : moteur diesel | 10A
30. | Toit ouvrant (toit ouvrant) | 20A
31. | Boîte de vitesses automatique | 20A
32. | Gestion du moteur : moteur à essence 10A ou gestion du moteur : moteur diesel
33. | Essuie-phares | 20A
34. | Commande moteur | 10A
35. | Prise de remorque (Plus-Longtemps-Plus) | 30A
36. | Feux de brouillard et feux de brouillard arrière | 15A
37. | S-Pin, borne 86 (radio) | 10A
38. | Éclairage du coffre, verrouillage individuel, lève-vitres | 15A
39. | Signalisation d'urgence | 15A
40. | Alarme sonore | 20A
41. | Fusible de l'allume-cigare Audi A3 | 15A
42. | Récepteur radio | 25A
43. | Commande moteur | 10A
44. | Sièges chauffants | 15A

Les pannes de verrouillage centralisé ou de vitres électriques sont souvent liées aux fusibles 6 (5A) ou 38 (15A) de la boîte principale. Pour les trajets autoroutiers, l'arrêt des accessoires nomades provient généralement d'une surcharge du fusible 41 (15A) dédié à l'allume-cigare.

Vidéo explicative sur l'accès au bloc de distribution.


Boîte de relais

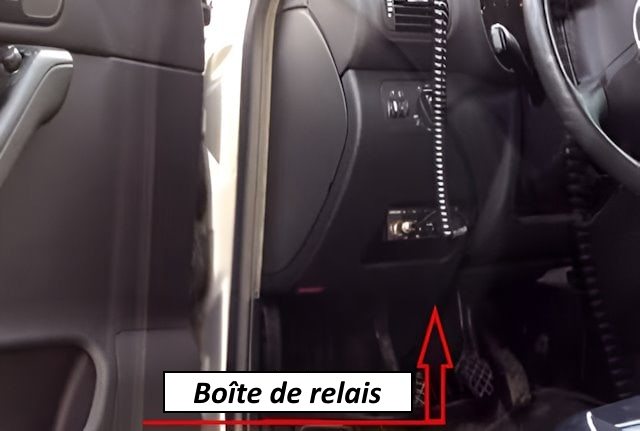

Il se trouve sous le tableau de bord.

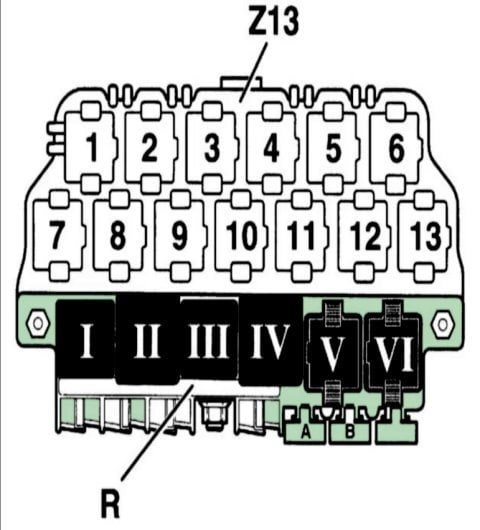

Diagramme


N° | Affectation
1. | Relais de l'avertisseur sonore
2. | Relais de commande pour feux arrière
3. | Relais de commande pour feux arrière
4. | Relais de commande du couvercle des rétroviseurs
5. | Relais de commande pour couvercle de rétroviseur
6. | Relais de coupure de téléphone
7. | Vide
8. | Vide
9. | Vide
10. | Vide
11. | Relais de verrouillage du démarreur et des feux de recul
12. | Relais d'essuie-phares
13. | Relais de roue libre de ventilateur de radiateur (climatisation)
I. | Relais d'avertisseur sonore à double tonalité
II. | Relais de contact en X
III. | Relais d'intervalle d'essuie-glace
IV. | Relais de pompe à carburant ou de bougies de préchauffage
V. | Relais d'injection diesel
VI. | Relais de phares antibrouillard
A. | Fusible du chauffage électrique des sièges
B. | Vide
C. | Fusible pour vitres électriques

Un moteur qui refuse de démarrer malgré un démarreur vigoureux impose de vérifier le relais IV (pompe à carburant) sur le porte-relais, dont les soudures internes se fragilisent avec le temps. Une absence de réponse de l'avertisseur sonore nécessite le contrôle du relais 1 sous le tableau de bord.

Tout l'équipement électrique

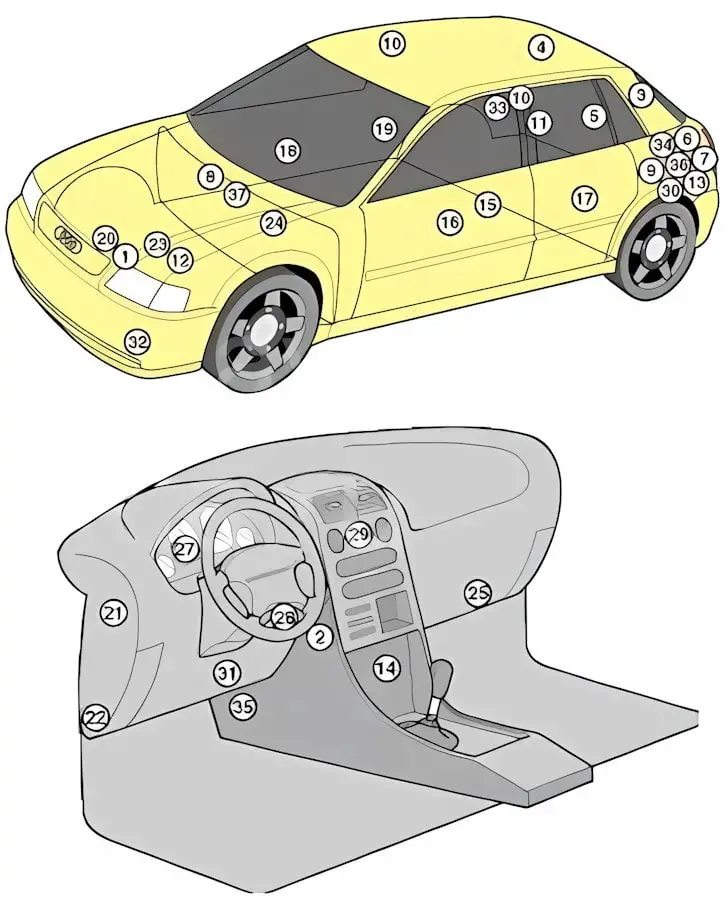

Emplacement général des composants électroniques dans le véhicule.


No | Composant
1. | Unité de commande du compresseur de climatisation
2. | Unité de commande de la climatisation (avec régulation automatique de la température) - dans le panneau de commande du chauffage
3. | Amplificateur de signal d'antenne 1 (avec système audio « Symphony ») - derrière la garniture supérieure du hayon, sur le côté gauche.
4. | Amplificateur de signal d'antenne 2 (avec système audio « Symphony ») - derrière la garniture supérieure du hayon, sur le côté droit.
5. | Amplificateur d'antenne 3 (avec système audio « Symphony ») - derrière la garniture inférieure du hayon, sur le côté droit.
6. | Unité de commande de sélection d'antenne (avec système audio « Symphony »)
7. | Centrale de commande de l'alarme antivol - dans la centrale de commande du verrouillage central
8. | Avertisseur sonore de l'alarme antivol
9. | Centrale de commande de l'alarme antivol (avec réglage du volume).
10. | Capteurs de changement de volume (antivol) - colonnes centrales.
11. | Amplificateur de sortie audio (pour le système audio 'Bose')
12. | Batterie
13. | Unité de commande du verrouillage central (avec fonction de temporisation de l'éclairage intérieur)
14. | Connecteur de diagnostic (DLC)
15. | Unité de commande du chauffage de verrouillage de porte - porte
16. | Centrale de commande du lève-vitre avant gauche - porte
17. | Centrale de commande du lève-vitre arrière gauche - porte
18. | Commande du pare-brise droit - porte
19. | Boîtier de commande de la lunette arrière droite - porte
20. | Centrale de commande du moteur du ventilateur (modèles avec climatisation) - dans la centrale de commande du compresseur de climatisation
21. | Boîte à fusibles/relais, compartiment passagers 1
22. | Boîte à fusibles/relais, compartiment passagers 2.
23. | Boîte à fusibles/relais, compartiment moteur 1 (sur le tablier)
24. | Boîte à fusibles/relais, compartiment moteur 2.
25. | Appareil de commande du ventilateur pour la climatisation et le chauffage / résistance de régulation de la vitesse du ventilateur
27. | Unité de commande de l'antidémarrage - dans le combiné d'instruments
28. | Antenne circulaire antidémarrage - près de la serrure de contact
29. | Relais de clignotant / relais de signal d'urgence - dans le commutateur de signal d'urgence
30. | Unité de contrôle du système de navigation
31. | Unité de contrôle de l'interface du système de navigation
32. | Capteur de température de l'air ambiant
33. | Unité de commande du système de stationnement
34. | Buzzer du système de stationnement
35. | Unité de commande électronique SRS
36. | Émetteur-récepteur téléphonique
37. | Unité de commande électronique de la transmission
