Le Tiguan est un SUV crossover compact de Volkswagen. Il a été officiellement présenté en 2007 au salon de l'automobile de Francfort. En juillet 2011, il a subi son premier restyling. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le VW Tiguan (première génération ; nom de code NF ; corps marque 5N ; plate-forme PQ35) 2007, 2008, 2009, 2009, 2010, 2010, 2011, 2012, 2013, 2013, 2014, 2015, 2016, 2017 années-modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous identifierons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

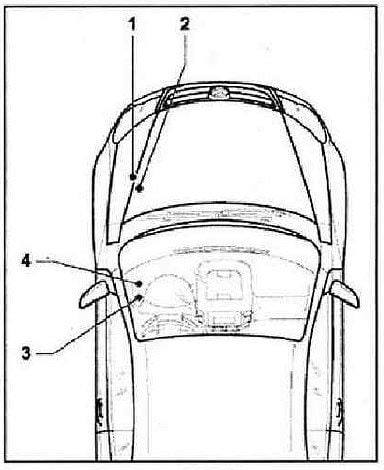

Emplacement général des appareils
1 - Porte-fusibles (SA) sous le capot du moteur ;
2 - Boîte à fusibles (SB) dans l'espace sous le capot ;
3 - Boîte à fusibles (SC) dans l'habitacle, dans l'espace pour les pieds du conducteur ;
4 - Fusible thermique dans l'espace pour les pieds du conducteur.

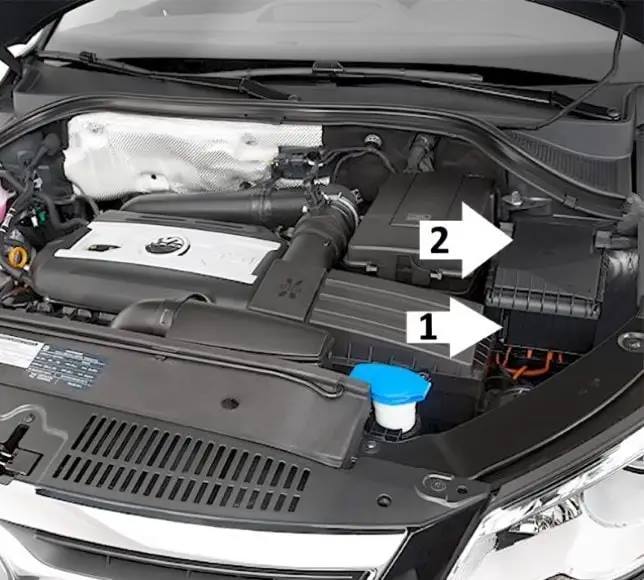

Dans le compartiment moteur
Deux unités sont installées ici.

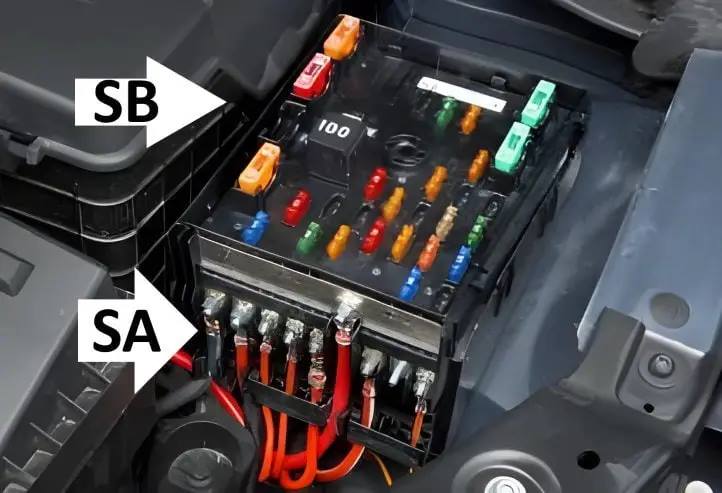

La première (SA) se trouve sur le côté de l'unité principale et l'unité principale (SB) se trouve en haut.

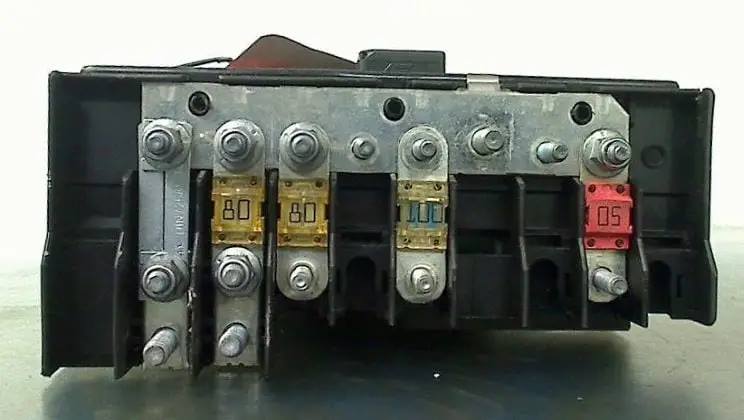

Boîte à fusibles (SA)
Photo - exemple.

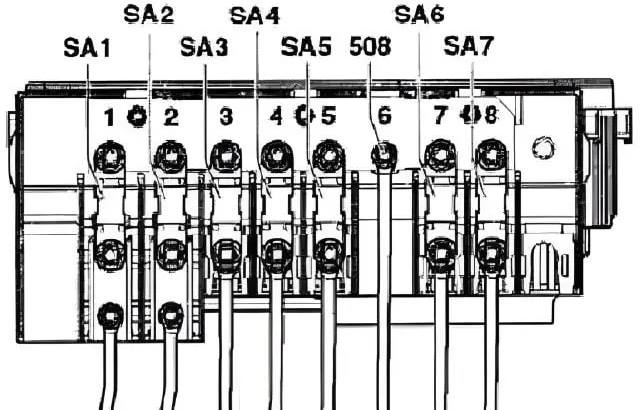

Schéma
N° | Ampères | Affectation
1. | 150A / 200A | Alternateur
2. | 80A | Boîtier de commande de la direction assistée et moteur électrique de la direction assistée
3. | 80A | Unité de contrôle du ventilateur de refroidissement (J293), ventilateur de refroidissement (V17), ventilateur de refroidissement 2 (V177)
4. | 40A | Relais de chauffage à faible puissance (J359), élément chauffant du chauffage à air supplémentaire (Z35)
5. | 80A / 100A | Boîte à fusibles dans le compartiment passagers
6. | Vide
7. | 80A | Relais de puissance pour puissance de chauffage élevée (J360) ; élément chauffant pour le chauffage à air supplémentaire (235)
8. | 40A | J345 - Appareil de commande pour la détection de remorque / kit de montage de service
Boîte à fusibles (SB)
Cette unité existe en deux modèles.
TYPE 1

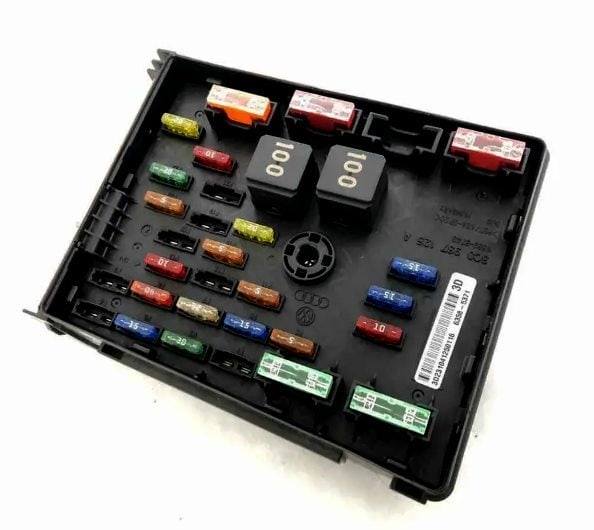

Vue générale.

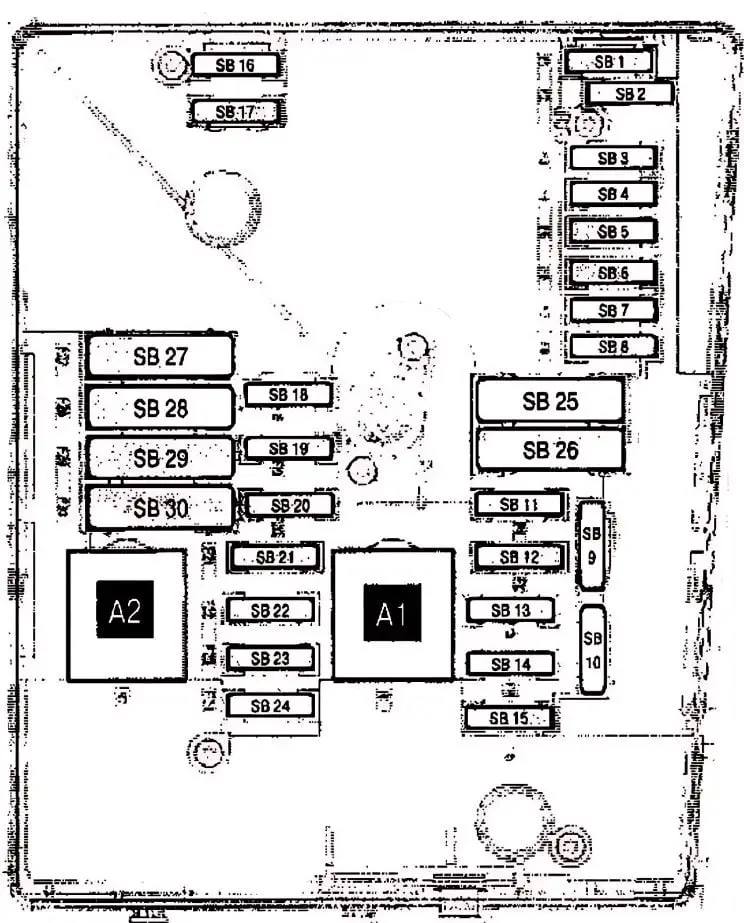

Schéma
No | Ampères | Affectation des fusibles
SB1. | non utilisé
SB2. | 5A | J527 - Appareil de commande de la colonne de direction
SB3. | 5A | J529 - Appareil de commande du réseau de bord
SB4. | 30A | calculateur ABS (J104) ; modulateur ABS (N55)
SB5. | non utilisé
SB6. | 5A | Unité de contrôle du combiné d'instruments (J285)
SB7. | 30A | Appareil de commande du réseau de bord (J519)
SB8. | 25A / 15A | Unité de commande de l'écran du système de navigation radio (J503), chaîne stéréo ; tuner TV (R78), tuner radio numérique par satellite (R190), unité de commande du système multimédia (J650)
SB9. | 5A | Appareil de commande pour l'électronique de contrôle du téléphone mobile (J412), émetteur-récepteur téléphonique (R36)
SB10. | 5A / 10A J317 - Relais de puissance borne 30 (CAWA. CAWB. CAWB. BXDB. BXDB) ; J623 - Unité de commande du moteur (BWK, CAWA. CAWB. BXDB. BXDB) ; J271 - Relais de puissance Motronic (BWK) ; J271 - Relais de puissance Motronic (CAWA. CAWB. CTA) ; J623 - Unité de commande du moteur (CAWA. CAWB. CTA).
SB11. | 20A | J364 - Unité de contrôle du chauffage d'appoint.
SB12. | 5A | J533 - Interface du bus de données de diagnostic
SB13. | 15A / 30A | Appareil de commande du moteur
SB14. | 20A | régulateur de pression de carburant, vanne de dosage de carburant, bobines d'allumage avec étage final
SB15. | 15A / 5A | Entraînement de l'embrayage magnétique du compresseur, élément chauffant de la sonde lambda, élément chauffant de la sonde lambda 1 après le catalyseur, pompe de diagnostic du système de carburant, relais de pompe à carburant, unité de commande des bougies de préchauffage, relais électrique de pompe à carburant 2
SB16. | 30A | Calculateur de réseau de bord (J519)
SB17. | 15A | Avertisseur sonore
SB18. | 30A | J608 - Appareil de commande pour véhicules spéciaux, R12 - Amplificateur R184 - Amplificateur numérique du système audio
SB19. | 30A | Appareil de commande pour moteur électrique des essuie-glaces
SB20. | 10A | Régulateur de pression de carburant N276 (CAWA, CAWB, STA)
SB21. | Elément chauffant de la sonde lambda - Z19 (CAWA. CAWB. BXDB) / Centrale de commande de la pompe à carburant -J53B (BWK. CAWA. CAWB. SSTA)
SB22. | 5A | Capteur de position de pédale d'embrayage (G476)
SB23. | 10A / 15A | Electrovanne de limitation de pression du compresseur, vanne de commutation du radiateur du système de recyclage des gaz d'échappement, régulateur de pression de carburant, débitmètre d'air
SB24. | 10A | Unité de commande du ventilateur de refroidissement, relais de chauffage, relais de pompe de refroidissement auxiliaire, relais d'alimentation électrique, électrovanne de limitation de la pression de suralimentation, électrovanne d'adsorption 1, vanne de recirculation des gaz d'échappement 1, vanne de recirculation de l'air de suralimentation, vanne à clapet du collecteur d'admission, pompe de recirculation du liquide de refroidissement 2, pompe de recirculation du liquide de refroidissement, relais de pompe à carburant.
SB25. | 40A | Calculateur ABS (J104) ; modulateur ABS (N55)
SB26. | 40A | Relais 2 alimentation borne 15 (J681)
SB27. | non utilisé
SB28. | 50A | Commande des bougies de préchauffage (J179)
SB29. | 50A | fusible thermique 1 du réglage du siège conducteur (S44)
SB30. | 50A | Relais pour contact de décharge X (J59), fusibles no 28-#33 dans le compartiment passagers.
A1. | Relais du circuit principal d'allumage (diesel)
A2. | Relais de commande du moteur (EC) (diesel)

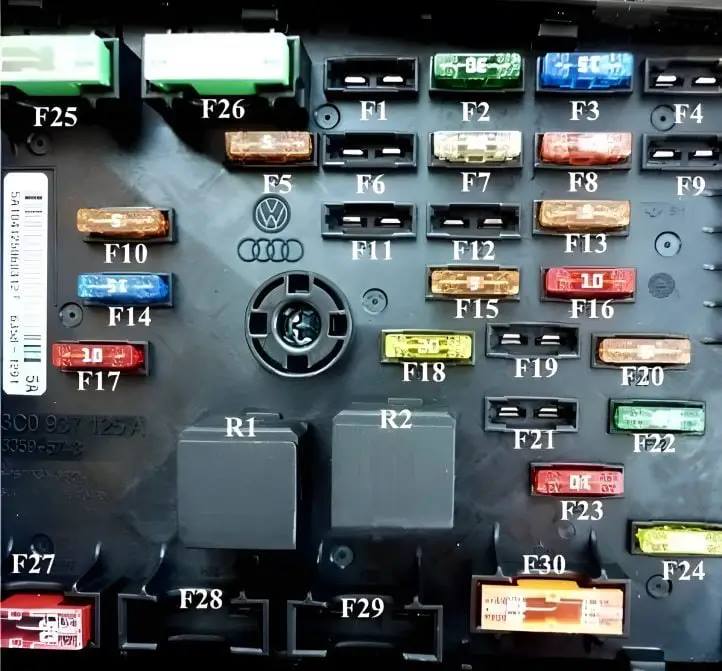

TYPE 2

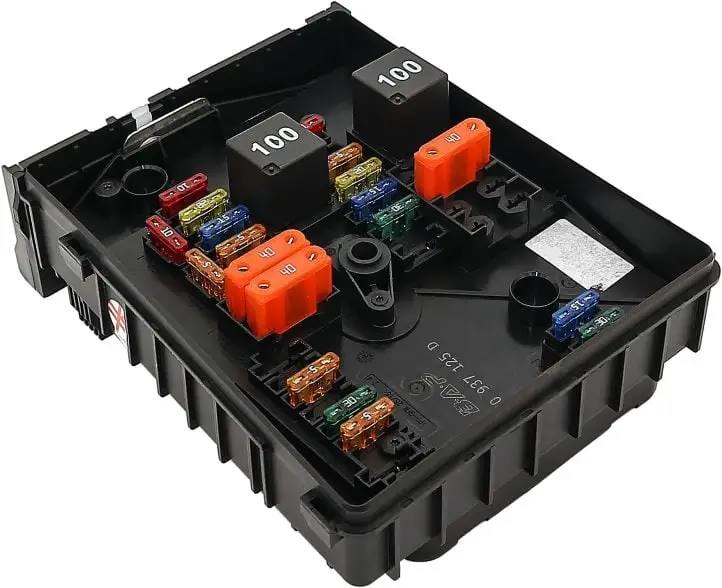

Vue générale.
Schéma
N° | Description | Ampères
F1. | boîte DSG unité mécatronique | 15A
F2. | Unité de contrôle ABS | 30A
F3. | Relais d'avertisseur sonore | 15A
F4. | Réserve
F5. | Contrôleur de réseau de bord | 5A
F6. | Réserve
F7. | transformateur de tension, appareil de commande pour l'écran du système de radionavigation, appareil de commande pour le système multimédia | 25A
F8. | Relais 2 Borne d'alimentation 15 | 40A
F9. | Réserve
F10. | élément chauffant de la sonde lambda, accouplement magnétique du surcompresseur, pompe de diagnostic du système d'alimentation en carburant, unité de commande de la bougie de préchauffage | 5A / 10A
F11. | Appareil de commande du combiné d'instruments, appareil de commande de la colonne de direction | 5A
F12. | Appareil de commande de l'électronique du téléphone mobile | 5A
F13. | Appareil de commande du moteur | 5A / 10A
F14. | Appareil de commande du moteur | 15A / 30A
F15. | Interface de bus de données de diagnostic | 5A
F16. | Electrovanne de limitation de la pression de suralimentation, vanne de commutation du radiateur, débitmètre d'air, régulateur de pression de carburant | 10A
F17. | Vanne de régulation de la pression de carburant, pompe de circulation du liquide de refroidissement | 10A / 15A
F18. | Elément chauffant sonde lambda / calculateur pompe à carburant | 10A / 20A
F19. | Amplificateur du système audio numérique | 30A
F20. | Capteur de position de pédale d'embrayage | 5A
F21. | Unité de commande du chauffage d'appoint | 30A
F22. | Appareil de commande du moteur d'essuie-glace | 30A
F23. | Relais de puissance haute puissance de chauffage, relais de puissance basse puissance de chauffage, relais de pompe à carburant, pompe de circulation du liquide de refroidissement 2, calculateur de ventilateur de radiateur, relais électrique de pompe à carburant 2, électrovanne de limitation de pression de suralimentation, électrovanne de circulation d'air de suralimentation, électrovanne d'adsorption 1, vanne de temporisation 1, vanne papillon de collecteur d'admission, relais de puissance Motronic 2, interrupteur de feu stop | 10A
F24. | Bobines d'allumage / Valve de dosage de carburant | 20A / 15A
F25. | Appareil de commande du réseau de bord | 30A
F26. | Appareil de commande du réseau de bord | 30A
F27. | Relais de décharge de contact X | 50A
F28. | Appareil de commande des bougies de préchauffage | 50A
F29. | Fusible thermique de réglage du siège conducteur 1, fusibles 54 - 57 dans le compartiment passagers | 50A
F30. | Centrale de commande ABS (pompe) | 40A
Dans le compartiment intérieur

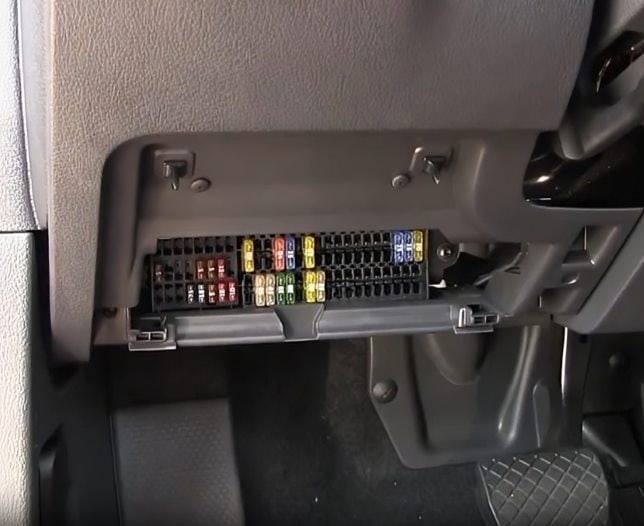

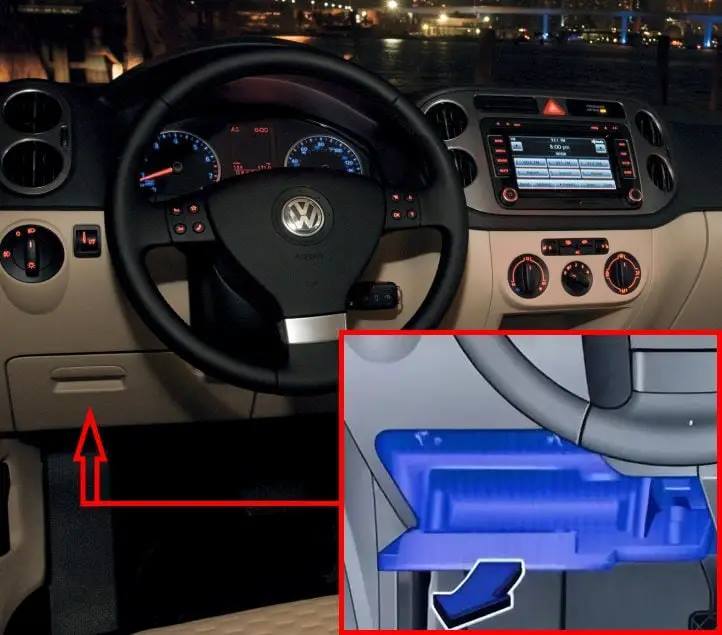

Le boîtier de fusibles SC se trouve dans l'espace pour les pieds du conducteur, derrière le compartiment de rangement.
Exemple d'accès.

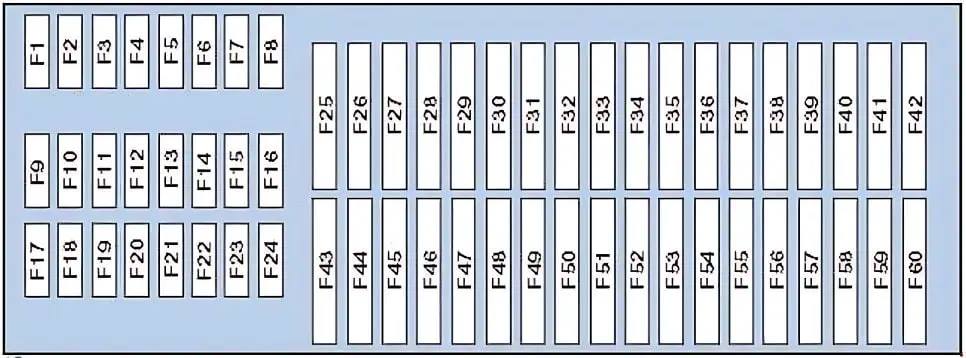

Plan
N° | Tableau des fusibles | Ampères
F1 - F8. | Réserve
F9. | Unité de commande d'airbag, témoin de désactivation de l'airbag passager | 5A
F10. | Unité de commande du système de traction intégrale | 10A
F11. | Boîtier de commande du pilote automatique de stationnement ou de l'aide au stationnement | 5A
F12. | Unité de contrôle de la lampe à décharge du phare gauche | 10A
F13. | Capteur haute pression, rétroviseur intérieur électrochrome, commutateur de feux de recul, résistance chauffante du liquide de lavage, bouton AUTO HOLD, témoin de fonction AUTO HOLD, unité de commande de détection d'occupation du siège, caméra frontale des systèmes d'aide à la conduite, capteur de niveau et de température d'huile moteur, bouton de désactivation ASR et ESP, bouton de programme de conduite | 5A
F14. | calculateur de direction assistée, calculateur de suivi de position du véhicule, relais de démarreur, calculateur d'amortissement électronique, calculateur de détection de remorque, commutateur Tiptronic, interface de bus de données de diagnostic, calculateur de combiné d'instruments, calculateur de chauffage, commutateur d'éclairage, calculateur de moteur, calculateur ABS | 10A
F15. | Relais pour mode de chauffage autonome, convertisseur de tension, appareil de commande pour éclairage adaptatif et correcteur de phares, débitmètre d'air massique, connecteur de diagnostic, appareil de commande pour frein de stationnement électromécanique, commutateur de variation et combiné d'instruments, résistance chauffante pour ventilation du carter moteur, servomoteur pour correcteur de phares gauche, servomoteur pour correcteur de phares droit | 10A
F16. | Commande de la lampe à décharge du phare droit | 10A
F17. | Appareil de commande du combiné d'instruments | 5A
F18. | Unité de commande de l'électronique de contrôle du téléphone mobile, unité de commande du système multimédia, capteur de champ magnétique pour la boussole | 5A
F19. | Appareil de commande de la colonne de direction | 7,5A
F20. | Appareil de commande pour le contrôle de la pression des pneus, appareil de réception radio pour le chauffage auxiliaire, relais pour le chauffage de la lunette arrière, relais pour l'avertisseur sonore secondaire, appareil de commande ABS, interrupteur Tiptronic, appareil de commande pour la boîte automatique, appareil de commande de la climatisation, appareil de commande de la Climatronic, appareil de commande du chauffage | 5A / 7,5A
F21. | Appareil de commande du réseau de bord, appareil de commande de la porte du passager, appareil de commande de la porte arrière droite | 7,5A / 15A
F22. | Appareil de commande du réseau de bord, sirène d'alarme, capteur de sécurité intérieur | 5A
F23. | Capteur de pluie et de luminosité, commutateur d'éclairage, calculateur de suivi de position du véhicule, calculateur d'accès autorisé et de démarrage du moteur, calculateur de caméra de recul, capteur de champ magnétique pour boussole, bouton de frein de stationnement électromécanique, connecteur de diagnostic | 10A
F24. | Unité de commande pour la porte du conducteur, unité de commande pour la porte arrière gauche | 10A
F25. | Commutateur multifonctionnel, calculateur de boîte de vitesses automatique, unité mécatronique DSG | 5A / 20A
F26. | Réserve
F27. | Réserve
F28. | Relais pour mode de chauffage autonome, unité de commande du chauffage, unité de commande de la climatisation | 40A
F29. | Moteur d'essuie-glace arrière | 15A
F30. | Réserve
F31. | Volkswagen Tiguan Fusible allume-cigare et prise 12V | 20A
F32 - F37. | Réserve
F38. | Unité de commande pour le verrouillage électronique de la colonne de direction | 10A
F39. | Relais de lave-phares 20A
F39. | Appareil de commande pour détection de remorque / préparation pour attelage de remorque | 15A
F40. | Appareil de commande de détection de remorque / Préparation pour le montage de la barre d'attelage | 15A
F41. | Appareil de commande de détection de remorque / Préparation pour le montage du dispositif d'attelage | 15A
F42. | Appareil de commande de détection de remorque | 20A
F43. | Unité de commande du toit ouvrant | 25A
F44. | Appareil de commande du frein de stationnement électromécanique | 25A
F45. | Relais pour ventilateur d'admission d'air, relais pour dégivrage de la lunette arrière | 25A
F46. | Commande de la porte du conducteur, commande de la porte arrière gauche | 30A
F47. | Appareil de commande de la porte du passager, appareil de commande de la porte arrière droite | 30A
F48. | Relais de pompe à carburant (fusible de pompe à essence) | 20A
F49. | Calculateur de réseau de bord | 20A
F50. | Appareil de commande du frein de stationnement électromécanique | 25A
F51. | Appareil de commande du ventilateur d'air d'admission | 40A
F52. | Appareil de commande du chauffage des sièges avant | 20A / 30A
F53. | Relais de lave-phares | 20A / 30A
F54. | Onduleur avec prise de courant, 12 V - 230 V | 30A
F55. | Commutateur de réglage du soutien lombaire du siège conducteur | 15A
F56. | Unité de commande pour le réglage électronique des amortisseurs | 15A
F57. | Commande de rideau d'écoutille | 25A
F58. | Témoin de traction (verrouillé) | 1A
F59. | Appareil de commande avec écran pour système de radio-navigation
F60. | Réserve

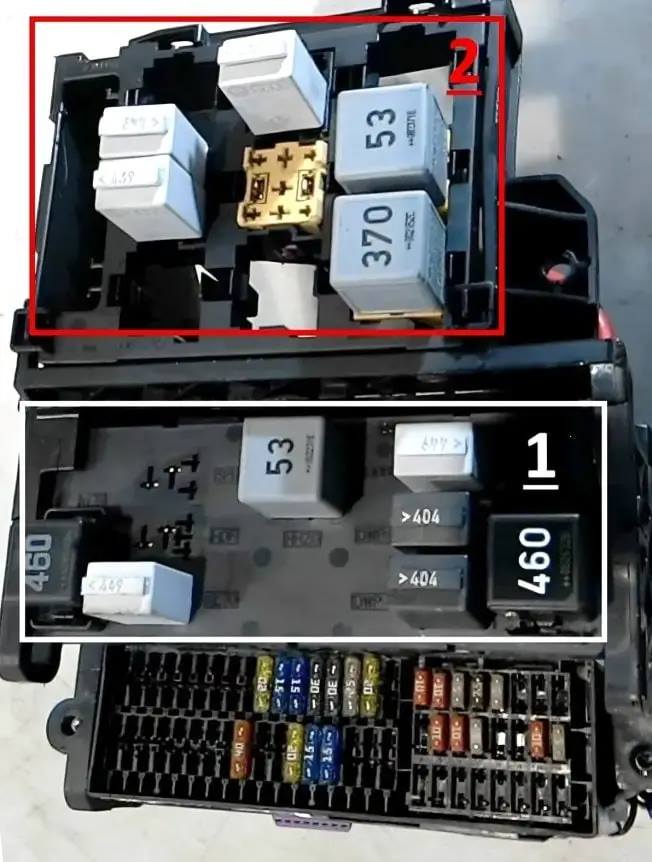

Les boîtes de relais supplémentaires 1 et 2 se trouvent à côté de l'unité principale.

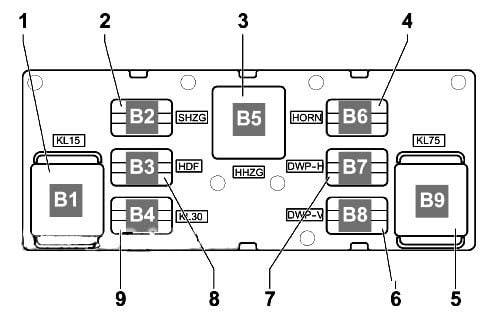

Unité n° 1
No | Description
B1. | Relais 2 Alimentation en tension borne 15, -J681-
B2. | Relais pour rétroviseurs extérieurs chauffants -J99-
B3. | Relais pour dégivrage de la lunette arrière -J9-
B4. | Relais pour avertisseur sonore secondaire -J4-
B5. | Relais pour contact de décharge X -J59-
B6. | Relais pour pompe de lavage double 2 -J730-
B7. | Relais 1 de la pompe à double lavage -J729-
B8. | Réserve
B9. | Relais 2 de la borne d'alimentation 30 -J689-.

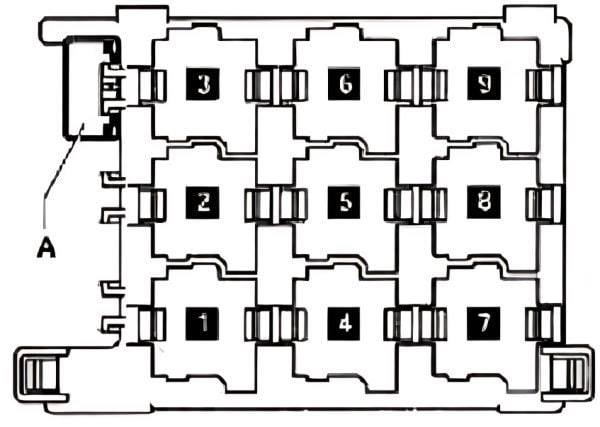

Unité n° 2
No. | Affectation des relais
1. | Relais de chauffage auxiliaire
2. | Démarreur
3. | Vide
4. | Relais de ventilateur de chauffage
5. | Alarme / Pompe lave-phares
6. | Relais de pompe à carburant (FP)
7. | Relais de chauffage du liquide de refroidissement moteur 1
8. | Relais de pompe à liquide de refroidissement moteur - certains modèles, Relais de pompe à carburant (FP) - certains modèles, Relais de pompe à carburant du chauffage autonome - certains modèles.
9. | Relais de chauffage du liquide de refroidissement du moteur 2
