Fusibles et relais Volkswagen Tiguan 2 (AD1), 2016 - 2020

Le Tiguan est un SUV crossover compact de Volkswagen, produit depuis 2007 en trois générations. La deuxième génération a été présentée au Salon de l'automobile de Francfort en septembre 2015. Il existe également des modifications sportives GTE et R-Line. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le VW Tiguan 2 (deuxième génération ; plate-forme MQB A1 ; carrosserie marque AD1) 2016, 2017, 2018 et 2019, 2020 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. Nous allons également identifier séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Dans le compartiment moteur

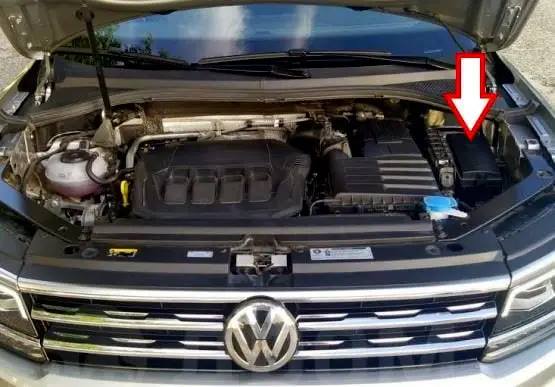

La boîte à fusibles se trouve sur le côté gauche du capot moteur.

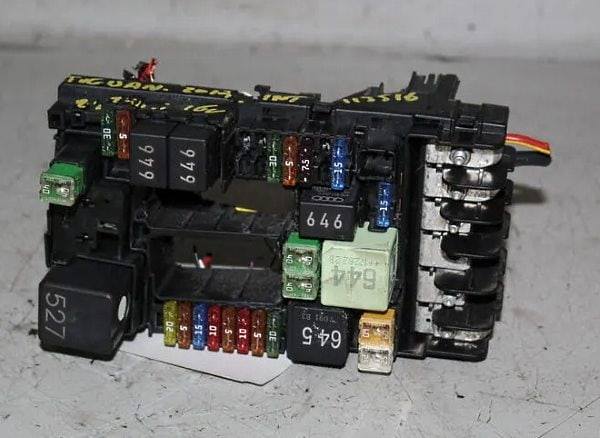

La photo est un exemple.

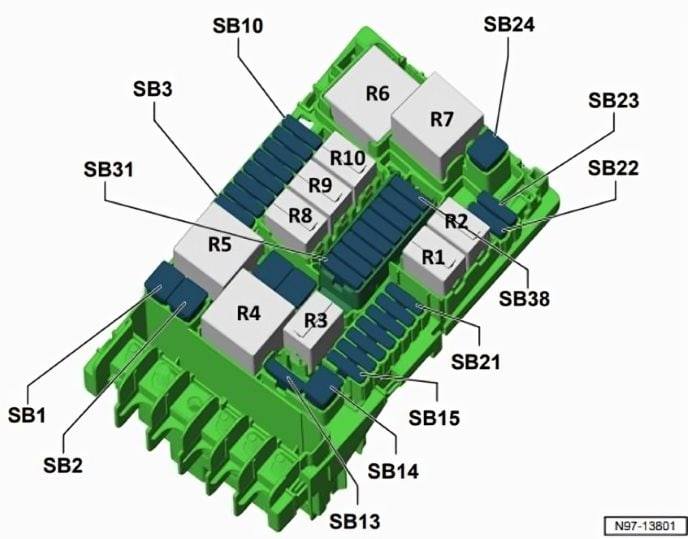

Schéma

No | Affectation des relais
R1-R2. | Démarreur
R3. | Avertisseur sonore
R4. | Relais de chauffage haute puissance J360 (uniquement pour les véhicules à moteur diesel) ou relais de pompe à air secondaire J299 (uniquement pour les véhicules à moteur à essence de 2,0 litres)
R5. | Relais principal J271 (véhicules avec moteur à essence uniquement) ou J317 - Relais d'alimentation borne 30 (véhicules avec moteur diesel uniquement)
R6. | Commande de bougies de préchauffage J179 (véhicules à moteur diesel uniquement)
R7. | Relais de puissance pour faible puissance de chauffage J359 (uniquement pour les véhicules à moteur diesel)
R8. | Relais d'alimentation électronique du moteur J757 (uniquement pour les véhicules équipés d'un moteur à essence de 2,0 litres)
R9. | Relais de chauffage du pare-brise J47 (uniquement pour les véhicules avec pare-brise chauffant (4GX))
R10. | J611 - Relais de chauffage du pare-brise 2

No | Affectation des fusibles | Ampères
SB1. | Unité ABS | 25A
SB2. | Unité ABS | 40A / 60A
SB3. | Unité de contrôle du moteur | 15A / 30A
SB4. | Capteur de niveau et de température d'huile, unité de commande du ventilateur de refroidissement, relais du système de dosage de réduction, électrovanne d'adsorption 1, vanne de commande de la buse de refroidissement du piston, vanne de dérivation du turbocompresseur, vanne papillon d'admission, vanne de commande de la soupape d'admission 1, vanne de commande 1 de la soupape d'échappement, Vanne de régulation de la pression d'huile, vanne du circuit de refroidissement de la culasse, relais de chauffage haute puissance, vanne de commutation de chauffage du système de recyclage des gaz d'échappement, relais de chauffage basse puissance, électrovanne de limitation de la pression de suralimentation | 5A / 10A
SB5. | Régulateur de pression de carburant, vanne de dosage de carburant, relais d'alimentation pour composants électroniques du moteur, régulateur de came de soupape d'échappement | 10A
SB6. | Commutateur de signal d'arrêt F | 5A
SB7. | Pompe de circulation du chauffage, unité de clapet d'échappement, vanne de dosage du carburant, pompe de circulation, vanne d'arrêt du liquide de refroidissement, vanne de circuit de refroidissement de la boîte de vitesses, pompe de circulation du liquide de refroidissement, pompe de refroidissement du circuit haute température, pompe de refroidissement de l'air de suralimentation, régulateur de pression de carburant, vanne de régulation de la pression d'huile, vanne du circuit de refroidissement de la culasse | 7.5A / 10A / 15A
SB8. | Sonde lambda 1 avant le neutraliseur, élément chauffant de la sonde lambda, sonde lambda 1 après le neutraliseur, élément chauffant de la sonde lambda 1 après le neutraliseur, capteur NOx | 10A / 15A
SB9. | Pompe de circulation du chauffage (V488), électrovanne d'adsorption 1 (N80), vanne de commande de la soupape d'admission 1 (N205), vanne de commande de la soupape d'échappement 1 (N318), débitmètre d'air (G70), calculateur de bougies de préchauffage (J179), bobine d'allumage | 5A / 10A / 20A
SB10. | Fusible de pompe à essence (VW Tiguan 2) | 15A / 20A
SB11. | Chauffage à air supplémentaire élément chauffant | 40A
SB12. | Chauffage à air supplémentaire élément chauffant | 40A
SB13. | Commande DSG Unité mécatronique | 15A
SB14. | Relais de chauffage de vitre | 40A
SB15. | Relais d'avertisseur sonore | 15A
SB16. | Relais d'alimentation pour composants électroniques du moteur | 20A
SB17. | Relais principal, relais d'alimentation borne 30 (J317), module de commande du moteur (J623), module de commande ABS J104), relais de chauffage du pare-brise (J47) | 7,5A
SB18. | calculateur de surveillance de la batterie, interface de bus de données de diagnostic (J533) | 5A
SB19. | Moteur d'essuie-glace V | 30A
SB20. | Sirène d'alarme | 10A
SB21. | Relais de chauffage de vitre 2 | 30A
SB22. | Appareil de commande du moteur | 5A
SB23. | démarreur B | 30A
SB24. | Elément chauffant du chauffage à air additionnel | 40A
SB25-SB32. | réserve
SB33. | Unité mécatronique du système de commande DSG 15
SB34. | réserve
SB35. | moteur d'essuie-glace | 30A
SB36. | réserve
SB37. | Appareil de commande du chauffage autonome | 20A
SB38. | réserve

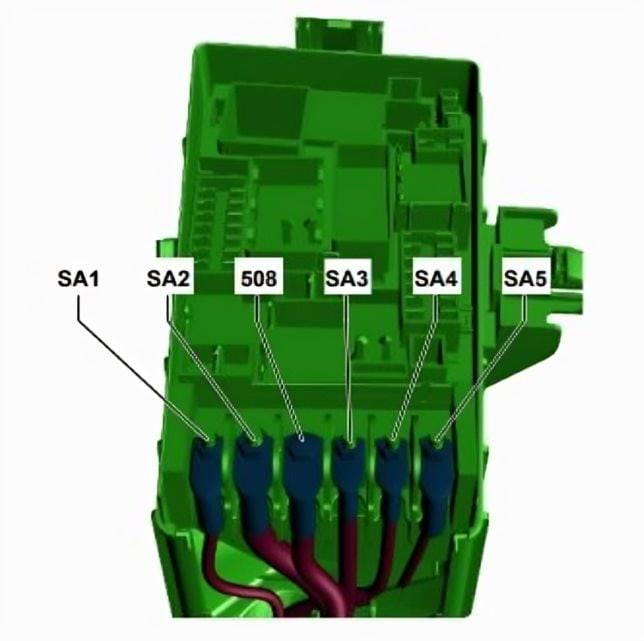

Fusibles de puissance sur le côté

N° | Description | Ampères
SA1. | Alimentation de la boîte à fusibles | 125A
SA2. | Alternateur avec régulateur de tension | 400A
SA3. | Unité de commande pour la direction assistée | 80A
SA4. | Alimentation pour fusibles | 80A
SA5. | Ventilateur de radiateur | 50A

À l'intérieur du véhicule

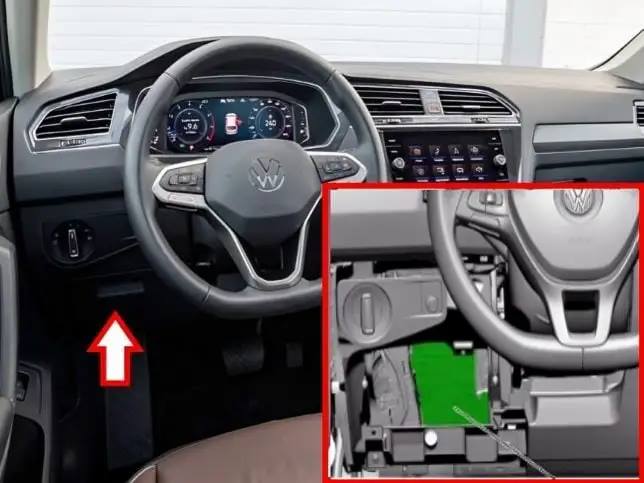

La boîte à fusibles se trouve du côté conducteur, sous le tableau de bord. Elle est cachée derrière un couvercle en plastique.

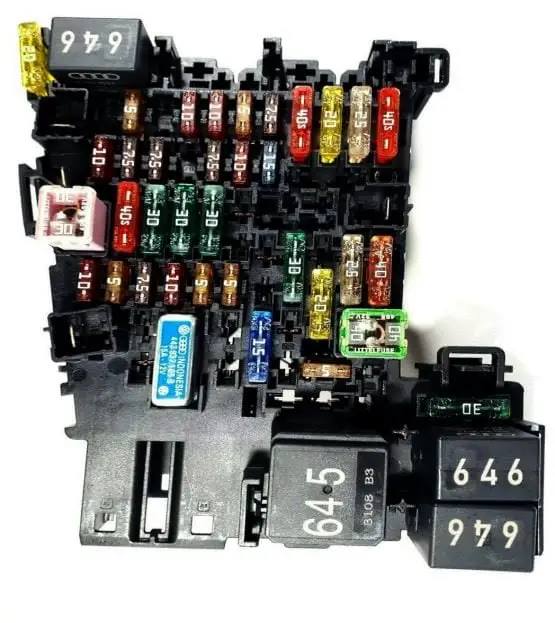

Vue générale.

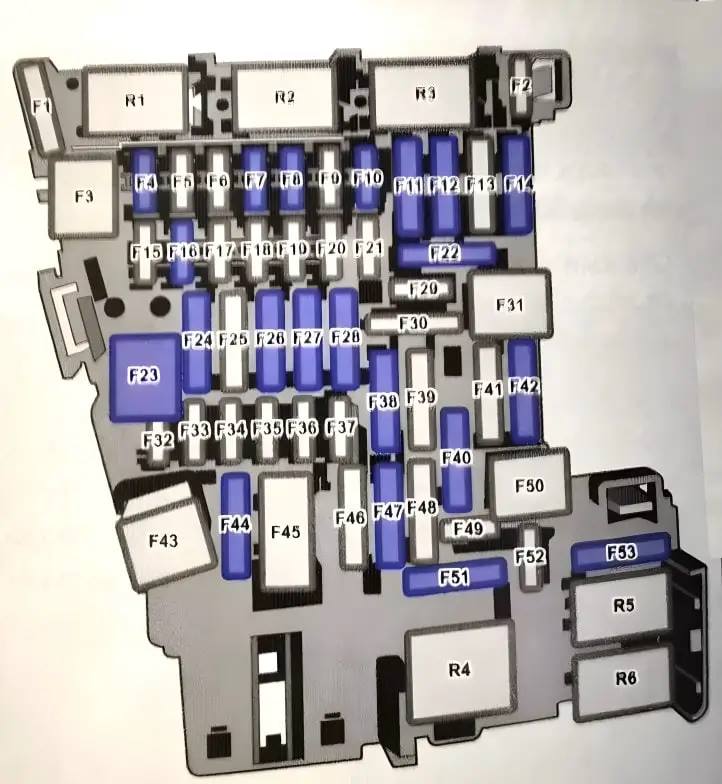

Schéma

No | Affectation des relais
R1. | Système de dosage du fluide de récupération
R2. | Embrayage électromagnétique
R3. | réserve
R4. | Relais d'alimentation borne 15
R5. | Chauffage de la lunette arrière
R6. | Relais de prise de courant

No. | Description des fusibles | Ampères
1. | Unité de commande du chauffage du resto (J891) | 30A
2. | Appareil de commande de la colonne de direction (J527) | 10A
3. | réserve
4. | réserve
5. | Interface de bus de données de diagnostic (J533) | 7,5A
6. | Sélecteur (E313) | 7,5A
7. | Panneau de commande du chauffage/de la climatisation (EX21), unité de commande du chauffage (J65), unité de commande de la Climatronic (J255 / J301), panneau de commande et d'affichage de la climatisation arrière (E265), récepteur radio du chauffage liquide auxiliaire (R149), relais de chauffage de la lunette arrière (J9), unité de commande du contrôle de la pression des pneus (J502) | 10A
8. | Commutateur rotatif d'éclairage (EX1), clé du frein de stationnement électromécanique (E538), capteur de pluie et de luminosité (G397), prise de diagnostic (U31), commande de sélection du profil de mouvement (E881), capteur d'alarme de sécurité (G578), Lampe d'éclairage de toit 1 Contour (L235), commande d'éclairage adaptatif et de correction des phares (J745), lampe d'éclairage de toit 2 Contour (L235), commande d'éclairage adaptatif et de correction des phares (J745) | 7. 5A
9. | Commande de la colonne de direction (J527) | 7.5A
10. | Écran de commande, d'affichage et d'information avant, unité de commande de l'écran de projection | 7.5A
11. | Alimentation de bord | 40A
12. | Appareil de commande pour le système d'information électronique 1, appareil de commande pour le système de navigation | 20A
13. | Appareil de commande pour le prétensionneur de ceinture du siège avant gauche | 25A
14. | Appareil de commande du ventilateur d'admission d'air | 40A
15. | Appareil de commande pour le verrouillage électronique de la colonne de direction (J764) | 10A
16. | Tuner TV, unité de commande du système d'information électronique 1 (J794), amplificateur de signal de téléphone mobile à 2 bandes (J984), compartiment à bagages avec interface pour téléphone mobile (R265), lecteur de carte (D8), répartiteur USB (R293) | 7.5A
17. | Combiné d'instruments (KX2), unité de commande du combiné d'instruments (J285), module d'appel d'urgence et de communication unité de commande (J949) | 7.5A
18. | Unité de commande Surround-View | 7.5A
19. | Interface d'accès et système de démarrage du moteur (J965) | 7.5A
20. | Relais pour système de dosage de restaurateur (J963), module d'alimentation système de dosage de restaurateur (GX19) | 7.5A / 10A
21. | Unité de commande des quatre roues motrices (J492) | 15A
22. | Unité de commande de détection de remorque (J345) | 15A
23. | Unité de commande du toit ouvrant (J245), unité de commande du rideau d'écoutille (J394) | 20A
24. | Appareil de commande du réseau de bord (J519) | 40A
25. | Appareil de commande de la porte du conducteur ou du passager (J386), moteur de levage de la lunette arrière gauche ou droite (V26) | 30A
26. | Appareil de commande du réseau de bord | 30A
27. | Appareil de commande du réseau de bord | 30A
28e | Appareil de commande pour détection de remorque (J345) | 25A
29-30. | réserve
31. | Appareil de commande du réseau de bord (J519) | 40A
32. | Systèmes d'aide à la conduite Caméra frontale (R242), calculateur de régulateur de vitesse adaptatif (J428), calculateur d'aide au stationnement (J446), calculateur d'aide au changement de voie (J769), calculateur d'aide au changement de voie 2 (J770), calculateur de direction assistée pour le stationnement (J791) | 7.5A / 10A
33. | Unité de commande d'airbag (J234), témoin de désactivation de l'airbag passager | 7.5A
34. | Commutateur rotatif d'éclairage (EX1), rétroviseur intérieur (EX5), relais de prise (J807), commutateur de feux de recul (F4), capteur de pression du circuit de climatisation (G805), capteur de pollution atmosphérique (G238), clé de frein de stationnement électromécanique (E538), clé de désactivation de l'ASR et du contrôle électronique de stabilité | 7,5A
35. | Prise de diagnostic (U31), commande de correction des phares (E102), commande de correction des phares et variateur de l'éclairage du tableau de bord (EX14), servomoteur du moteur de correction des phares gauche (V48), servomoteur du moteur de correction des phares droit (V49), phares avant gauche (MX1), phares avant droit (MX2) | 7,5A
36. | Phare droit | 7,5A / 10A
37. | Phare gauche | 7,5A / 10A
38. | Appareil de commande pour la détection de la remorque (J345) | 25A
39. | Commande de la porte du conducteur ou du passager (J386), moteur de levage de la lunette arrière gauche ou droite (V26) | 30A
40. | Prises 12 V / Fusible allume-cigare VW Tiguan 2 | 20A
41. | Coffret de commande du rétracteur de ceinture avant droite, coffret de commande du rétracteur de ceinture avant gauche | 25A
42. | Appareil de commande du réseau de bord (J519) | 40A
43. | Appareil de commande pour système audio numérique J(525) | 30A
44. | Appareil de commande pour la détection de remorque (J345)| 15A
45. | Commande de réglage du siège du conducteur (J810) | 15A
46. | Onduleur avec prise de courant, 12 V - 230 V (U13) | 30A
47. | Moteur d'essuie-glace arrière V12 | 15A
48. | réserve
49. | Capteur de position de pédale d'embrayage (G476), relais de démarreur 1 (J906) | 7,5A
50. | Centrale de commande du volet de coffre (J605) | 40A
51. | Tableau de commande et d'affichage de la climatisation arrière | 25A
52. | Boîtier de commande de l'amortisseur électronique | 15A
53. | Relais de chauffage de la lunette arrière (J9) | 30A
