Le Tiguan est un SUV crossover compact de Volkswagen, produit depuis 2007 en trois générations. La deuxième génération est produite depuis 2016. La version modernisée a été présentée en 2020. La voiture a changé le design de l'avant et de l'arrière de la carrosserie. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le VW Tiguan 2 (deuxième génération ; restylage ; plate-forme MQB A2 ; forme de carrosserie AD1) 2020, 2021, 2022, 2022, 2023, 2024 années-modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans.. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.
Dans le compartiment moteur

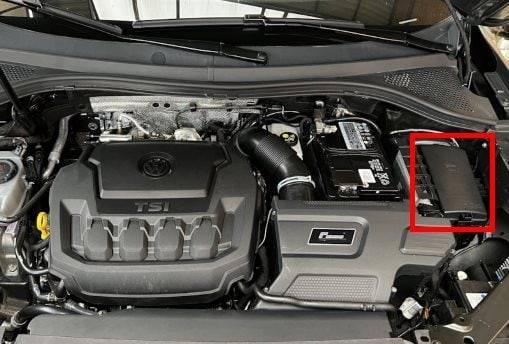

Il se trouve sur le côté gauche du capot moteur. Pour y accéder, il faut retirer le couvercle de protection.

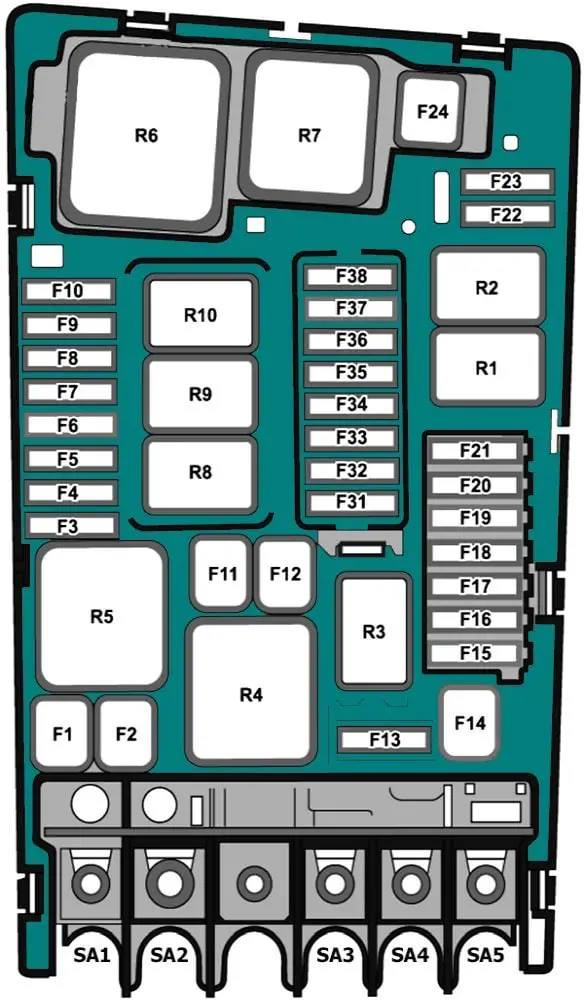

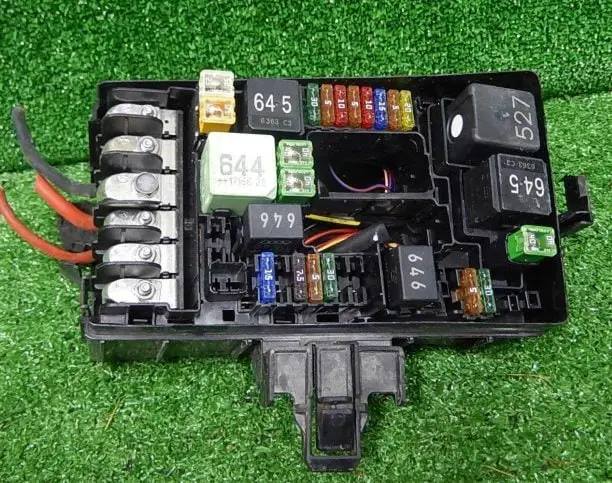

Vue générale.
Schéma
N°. | Affectation des relais
R1. | Relais de démarreur 1
R2. | Relais de démarreur 2
R3. | Relais de l'avertisseur sonore
R4. | Essence 2,0 litres : relais pompe d'injection d'air secondaire
R5. | Essence : relais d'alimentation du calculateur moteur Motronic
R6. | Vide
R7. | Vide
R8. | Relais d'alimentation pour les composants du moteur
R9. | Relais de chauffage du pare-brise
R10. | Relais de chauffage du pare-brise
N°. | Affectation des fusibles | Ampères
SA1. | Alimentation électrique des fusibles n° 1, 2, 5, 14, 22, 32, 42, 42, 46, 47, 49, 51, 53 dans le bloc de l'habitacle | 125A
SA2. | Alternateur avec régulateur de tension | 400A
508. | batterie
SA3. | Module de commande de la direction assistée | 80A
SA4. | alimentation électrique des fusibles n° : 3, 15, 20, 23, 28, 43, 45, 50 dans le bloc d'habitacle | 80A
SA5. | Ventilateur de radiateur | 50A
F1. | Unité de contrôle ABS | 25A
F2. | Driver ABS | 40A
F3. | Unité de contrôle du moteur | 15A / 30A
F4. | Soupape de commande de la pression d'huile, commandes à cames d'admission et d'échappement des cylindres 2 et 3, soupape de commande du tiroir de la tubulure d'admission, soupape de commande de la décharge de l'adsorbeur EVAP 1, soupape de déphasage de l'arbre à cames 1, soupape de recirculation du turbocompresseur, soupape de commande du tiroir de la tubulure d'admission, capteur thermique du niveau d'huile, soupape de commande de l'injecteur de refroidissement du piston et essence 2,0 litres : relais pour l'alimentation électrique des composants du moteur, relais de la pompe d'injection d'air secondaire. ou diesel : vanne de décharge du régulateur de clapet de dérivation, relais de sortie de faible puissance thermique, calculateur de bougies de préchauffage, pompe d'assistance de chauffage, relais du système de dosage de la préparation, débitmètre d'air massique, vanne de régulation de la pression de carburant, vanne de dosage de carburant, relais de sortie de température élevée ou 2,0 l : ventilateur de radiateur ou essence 1,5 l : relais de pompe à dépression ou 1,4 l : capteur de concentration d'éthanol | 7,5A / 10A
F5. | Diesel : soupape de dosage de carburant, soupape de régulation de pression de carburant ou essence 2,0 l : cylindre 1 - 4 injecteur 2, cylindre 1 - 4 galet de came d'admission A et B | 10A
F6. | Interrupteur de feu stop | 7,5A
F7. | Actionneur pour la régulation de la température du moteur, pompe de liquide de refroidissement dans le sillage, soupape de commande pour le refroidissement du piston, soupape d'arrêt du liquide de refroidissement, soupape de liquide de refroidissement dans la culasse, module de commande pour la détection de fuite dans le réservoir de carburant, soupape de régulation de la pression d'huile, chauffage de la pompe et diesel : élément chauffant pour la ventilation du carter ou 1,4 l : pompe de refroidissement de l'air de suralimentation ou essence 1,5 l : unité de commande des gaz d'échappement, cylindres 2 et 3 : poussoirs de came d'admission et d'échappement ou essence 2,0 l : soupape de refroidissement de la boîte de vitesses | 7,5A / 10A
F8. | Diesel : module de commande du capteur de particules de suie 1 ou 1,4 l : capteurs d'oxygène 1 avant et après le catalyseur | 10A / 15A
F9. | Essence : bobine d'allumage 1-4 avec étage final de puissance et essence 2,0 litres : vanne de réglage de l'arbre à cames d'échappement 1, vanne d'aération de l'adsorbeur EVAP, vanne de réglage de l'arbre à cames 1, électrovanne d'injection d'air secondaire, pompe de refroidissement suiveuse, relais haute température | 10A / 20A
F10. | Unité de commande de la pompe à carburant | 15A / 20A
F11. | Diesel : élément chauffant du chauffage d'appoint | 40A
F11. | Moteur de la pompe d'injection d'air secondaire | 50A
F12. | Diesel : élément chauffant du chauffage d'appoint | 40A
F13. | Huile de transmission - Pompe hydraulique auxiliaire 1 | 30A
F14. | Relais chauffage de vitre (4GW) | 40A
F15. | Relais de l'avertisseur sonore | 15A
F16. | Essence 2,0 litres : relais de puissance pour composants moteur | 20A
F17. | ECU moteur, relais de chauffage de vitre, module de commande ABS, relais d'alimentation borne 30, module de commande moteur Motronic | 7,5A
F18. | Module de commande surveillance de la batterie (véhicules avec chauffage auxiliaire) et interface de bus de données de diagnostic embarqué (véhicules sans chauffage auxiliaire) | 7,5A
F19. | moteur d'essuie-glace | 30A
F20. | Vide
F21. | Boîte à double embrayage mécatronique, calculateur de boîte de vitesses | 15A
F22. | Appareil de commande du moteur | 7,5A
F23. | Démarreur | 30A
F24. | élément chauffant du chauffage d'appoint | 40A
F25-F33. | vide
F34. | Relais de chauffage de vitre (4GT) | 10A
F35. | Vide
F36. | Phare avant gauche | 15A
F37. | Module de commande du chauffage additionnel (véhicules avec chauffage auxiliaire) | 20A
F38. | Phare droit | 15A
Dans le compartiment intérieur

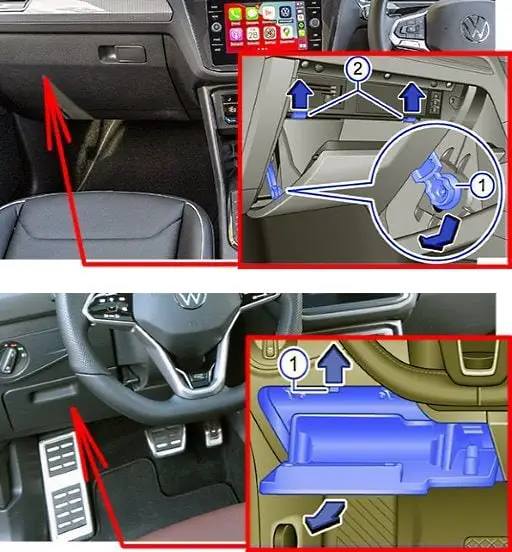

La boîte à fusibles se trouve sur le côté gauche du tableau de bord, derrière le compartiment de rangement.

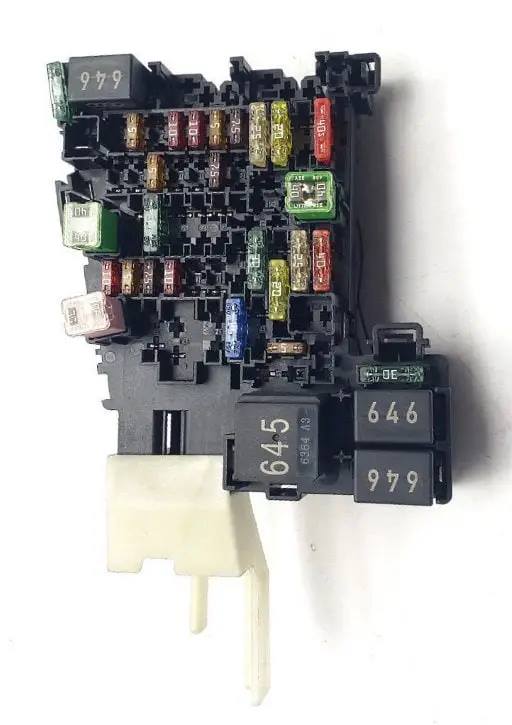

Vue générale.

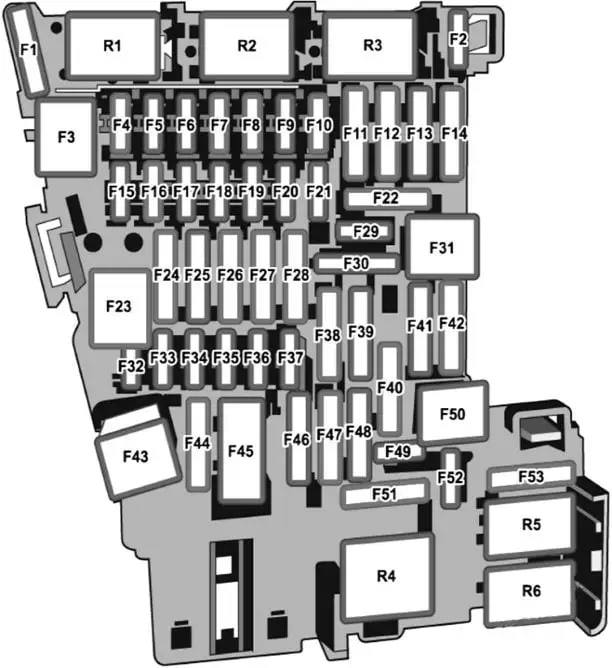

Schéma
N°. | Affectation des relais
R1. | Essence 1,5 l : relais de la pompe à vide
R2. | Relais de l'embrayage de climatisation
R3. | Vide
R4. | Borne 15, relais d'alimentation électrique
R5. | Relais chauffage de la lunette arrière
R6. | Relais prise allume-cigare
N°. | Affectation des fusibles | Ampères
F1. | Appareil de commande pour le chauffage du restaurateur | 20A
F2. | Appareil de commande de l'électronique de la colonne de direction | 10A
F3. | Vide
F4. | Système d'alarme antivol | 7.5A
F5. | Relais du système de démarrage à distance, bus de données de l'interface de diagnostic embarqué | 7.5A
F6. | Mécanisme de sélection de la boîte de vitesses automatique, bobine d'allumage, commutateur d'allumage | 7,5A
F7. | Module de commande de l'affichage arrière de la climatisation, module de commande de la surveillance de la pression des pneus, chauffage supplémentaire du liquide de refroidissement, récepteur radio, relais pour l'embrayage de la climatisation, relais pour le chauffage de la lunette arrière | 10A
F8. | Module d'éclairage de correction des clignotants et des phares, capteur pour l'alarme antivol, capteur de pluie/lumière, bouton de frein de stationnement, commande de sélection du profil de conduite, ampoule pour le hayon gauche 1, ampoule pour le hayon droit 1, ampoule pour la porte avant gauche 1, ampoule pour la porte avant droite, connecteur de diagnostic pour l'ampoule 1 | 7,5A
F9. | Module de commande de l'électronique de la colonne de direction, interrupteur d'allumage/démarrage | 7,5A
F10. | Module de commande de l'écran d'information avant, module de commande de l'écran de projection du pare-brise | 7,5A
F11. | Module de commande du réseau de bord (éclairage extérieur gauche) | 40A
F12. | |Appareil de commande pour l'électronique d'information 1 | 20A
F13. | Appareil de commande pour rétracteur de ceinture avant gauche | 25A
F14. | Appareil de commande du ventilateur d'air frais | 40A
F15. | Module de commande électronique pour le verrouillage de la colonne de direction | 10A
F16. | Amplificateur de signal de téléphone mobile bidirectionnel, prise USB 1, compartiment de rangement avec interface pour téléphone mobile et à partir de 2023 : Prise de charge USB 1 | 10A / 7,5A
F17. | Unité de commande pour module d'appel d'urgence et unité de communication du combiné d'instruments | 7,5A
F18. | Module de commande caméra périphérique, poignée du hayon | 7,5A
F19. | interface système accès/démarrage | 7,5A
F20. | Relais système de dosage de récupération, relais pompe à vide | 10A / 15A
F21. | Unité de contrôle des quatre roues motrices | 15A
F22. | Appareil de commande détection d'attelage de remorque | 15A
F23. | Appareil de commande du toit ouvrant | 20A
F24. | appareil de commande du réseau de bord (éclairage extérieur droit) | 40A
F25. | Appareil de commande pour la porte du conducteur | 30A
F26. | appareil de commande pour le système électrique du véhicule (sièges chauffants) | 30A
F27. | unité de commande du système électrique du véhicule (éclairage intérieur) | 30A
F28. | Unité de commande pour la détection de traction de la remorque (gauche) | 25A
F29. | capteur de pression du circuit de réfrigérant, relais de démarrage à distance | 7,5A
F30. | Relais pour système de démarrage à distance | 10A
F31. | Appareil de commande du hayon | 30A
F32. | systèmes d'aide à la conduite - caméra frontale, module de commande d'aide au stationnement, module de commande d'aide au changement de voie, module de commande d'aide au changement de voie 2, module de commande de régulateur de vitesse adaptatif | 7,5A
F33. | Module de commande d'airbag, airbag passager - désactivé - (témoin) | 7.5A
F34. | Rétroviseur intérieur, commutateur de feux rotatifs, commutateur de feux de recul, capteur de qualité de l'air, capteur de pression de réfrigérant, connecteur de relais | 7.5A
F35. | Connecteur de diagnostic | 7.5A
F36. | Vide
F37. | Vide
F38. | Unité de commande pour la détection de l'attelage de remorque (droite) | 25A
F39. | Appareil de commande de la porte du passager | 30A
F40. | Fusible pour allume-cigare, prise 12V 3, prise 12V | 20A
F41. | Appareil de commande du rétracteur de ceinture avant droite | 25A
F42. | Appareil de commande pour le système électrique du véhicule (verrouillage central) | 40A
F43. | unité de commande du système audio numérique | 40A
F44. | Module de commande pour la détection de remorquage | 15A
F45. | module de commande de réglage du siège passager, module de commande de réglage du siège conducteur | 15A
F46. | jusqu'en 2022 : relais de prise, prise de charge USB 1 | 7,5A
F47. | Moteur d'essuie-glace arrière | 15A
F49. | Relais de démarreur 1, relais de démarreur 2, relais de démarrage à distance, capteur de position d'embrayage | 7,5A
F50. | Vide
F51. | Commutateur de réglage électrique du siège passager 1, panneau de commande de l'affichage de la climatisation arrière, sièges chauffants arrière | 25A
F52. | Module de commande de l'amortissement | 25A
F53. | Relais de chauffage de la lunette arrière | 30A

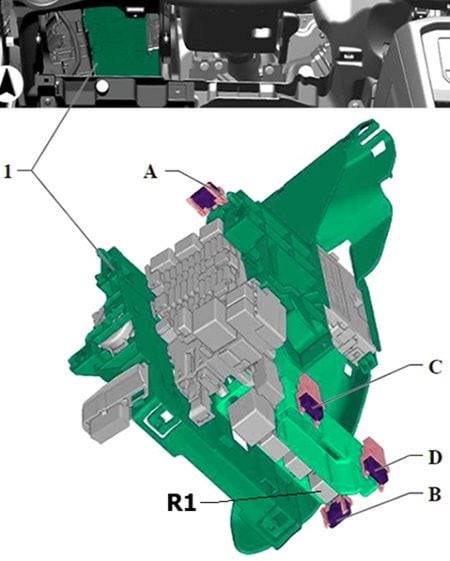

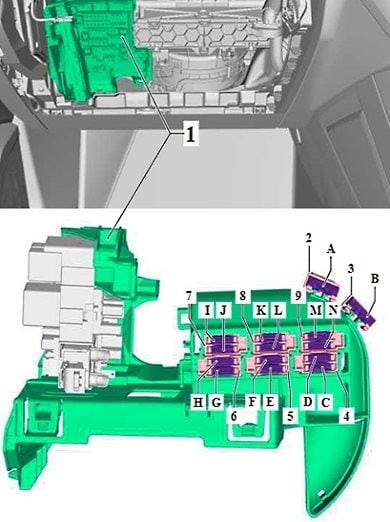

Il y a des fusibles séparés à proximité de l'unité principale.
Conduite à gauche :
A - Coupe-circuit pour le réglage électrique du siège du passager avant 1 15A ;
B - Coupe-circuit pour le réglage du siège du passager avant 1 15A ;
C - Fusible de prise de courant 1 30A ;
D - Fusible 1 (borne 15) 7,5A ;
R1 - relais pour système de démarrage à distance
Conduite à droite :
A - Coupe-circuit pour le réglage du siège du passager avant 15A ;
H - fusible de la prise 1 30A ;
Le reste n'est pas occupé
