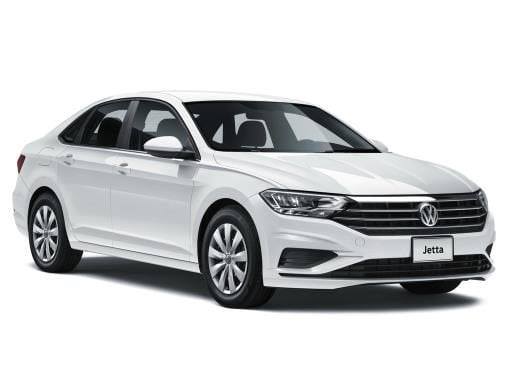

La 7e génération de la Volkswagen Jetta a été dévoilée lors du Salon international de l'automobile d'Amérique du Nord en janvier 2018. Pour la première fois de son histoire, ce modèle ne dérive plus de la Golf, mais a été conçu comme un véhicule à part entière. La Jetta A7 repose sur la plateforme modulaire MQB. L'une des caractéristiques phares de cette berline est son combiné d'instruments numérique. Dans cet article, nous examinerons en détail le schéma d'affectation des fusibles et des relais de la Volkswagen Jetta (septième génération, type A7). Années de production : 2018, 2019, 2020, 2021, 2022, 2023.
Ce guide répertorie l'emplacement, la description et les illustrations des platines porte-fusibles. Les équipements « Allume-cigare » et « Pompe à carburant » sont mis en évidence en gras.
Dans le compartiment moteur

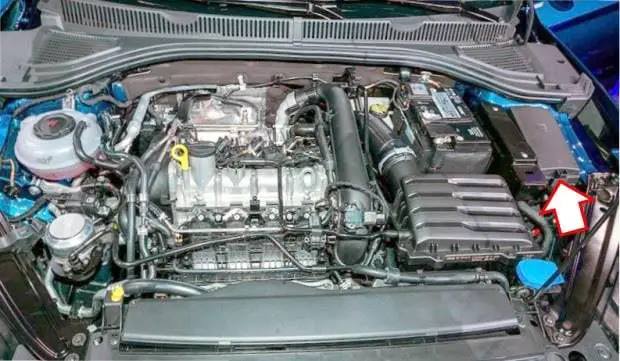

Le boîtier à fusibles du compartiment moteur est situé à proximité de la batterie.

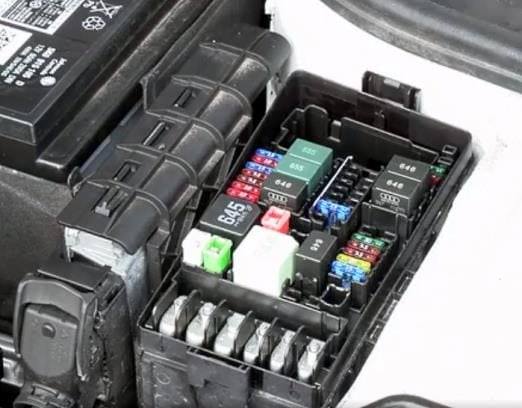

Aperçu de la platine (couvercle de protection déposé).

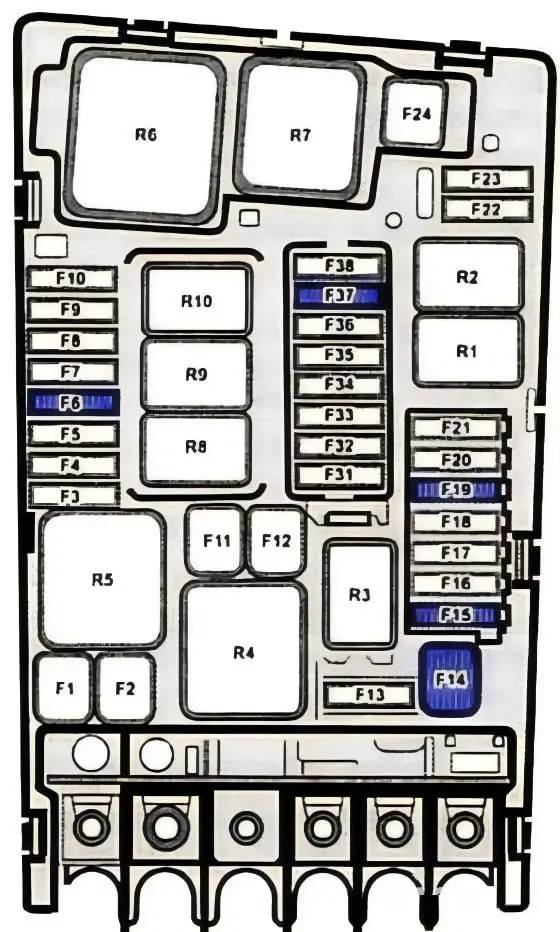

Schéma d'affectation
N° | Description | Intensité (A)
R1. | J906 : Relais de démarreur 1
R2. | J907 : Relais de démarreur 2
R3. | J413 : Relais d'avertisseur sonore
R4. | J360 : Relais de chauffage à puissance élevée
R5. | J271 : Relais principal (essence) ou J317 : Relais d'alimentation en tension de la borne 30 (diesel)
R6. | J179 : Calculateur de temps de préchauffage (essence)
R7. | J359 : Relais de chauffage à faible puissance (diesel)
R8. | J757 : Relais d'alimentation en tension des composants du moteur (moteur essence 2,0 litres)
R9. | J47 : Relais de dégivrage de pare-brise
R10. | J611 : Relais de dégivrage de pare-brise 2
F1. | Calculateur d'ABS | 40A
F2. | Calculateur d'ABS | 40A
F3. | Calculateur de gestion moteur | 15A
F4. | Transmetteur de niveau d'huile, électrovanne de régulation de pression d'huile, relais de chauffage, électrovanne de réglage d'arbre à cames d'admission, capteur de teneur en éthanol | 5A
F5. | Électrovanne de dosage de carburant et régulateur de pression | 10A
F6. | Contacteur de feux stop | 5A
F7. | Électrovanne de régulation de pression de carburant, électrovanne du circuit de refroidissement, pompe de circulation de liquide de refroidissement 7,5A / Pompe de chauffage stationnaire 10A | 7,5A / 10A
F8. | Sonde lambda | 10A
F9. | Bobines d'allumage 5A / Résistance chauffante pour système de purge des vapeurs de carburant 20A | 5A / 20A
F10. | Calculateur de pompe à carburant (fusible de pompe de gavage) | 15A / 20A
F11. | Élément chauffant pour chauffage stationnaire | 40A
F12. | Élément chauffant pour chauffage stationnaire | 40A
F13. | Calculateur de boîte de vitesses (mécatronique DSG) | 30A
F14. | Dégivrage de pare-brise | 40A
F15. | Avertisseur sonore (klaxon) | 15A
F16. | Relais d'alimentation des composants moteur 20A / Relais d'électrovannes de gaz 7,5A | 20A / 7,5A
F17. | Calculateur de gestion moteur (Motronic), relais d'alimentation, calculateur d'ABS | 7,5A
F18. | Calculateur de surveillance de la batterie, interface de diagnostic du bus de données (Gateway) | 5A
F19. | Calculateur de moteur d'essuie-glace | 30A
F20. | Sirène d'alarme antivol, avertisseur sonore | 20A
F21. | Libre
F22. | Calculateur de gestion moteur | 5A
F23. | Démarreur | 30A
F24. | Élément chauffant pour chauffage stationnaire | 40A
F25-F30. | Libre
F31. | Pompe à vide de servofrein | 15A
F32. | Libre
F33. | Libre
F34. | Calculateur de blocage de différentiel | 15A
F35. | Relais d'embrayage de compresseur de climatisation | 7,5A
F36. | Libre
F37. | Calculateur de chauffage stationnaire | 20A
F38. | Libre
Dans l'habitacle

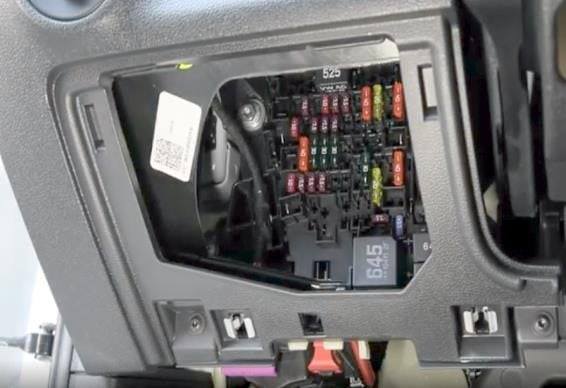

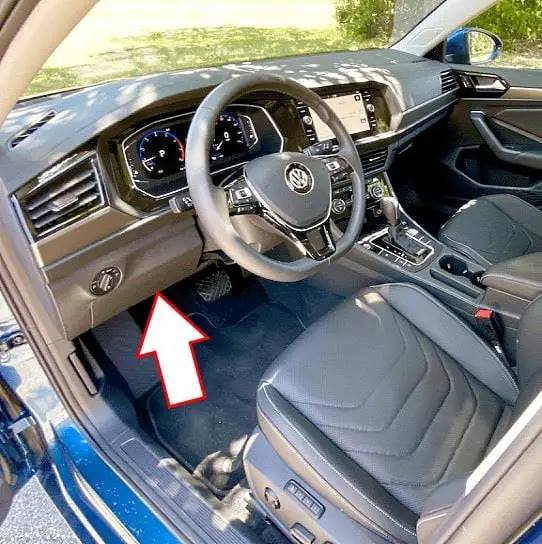

La platine porte-fusibles de l'habitacle est située côté conducteur, dans la partie inférieure de la planche de bord.
La dépose partielle de la garniture est nécessaire pour accéder à la platine.

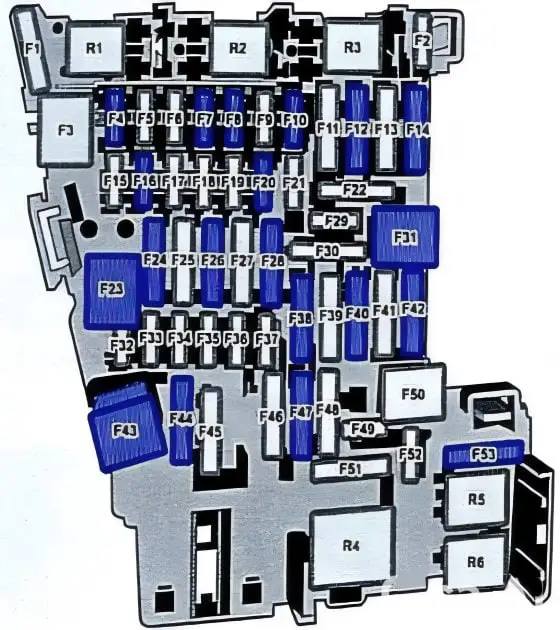

Schéma d'affectation
N° | Affectation | Intensité (A)
R1. | J963 : Relais de système de dosage d'agent réducteur (AdBlue)
R2. | Libre
R3. | Libre
R4. | J329 : Relais d'alimentation en tension de la borne 15
R5. | J9 : Relais de dégivrage de lunette arrière
R6. | J807 : Relais de prises de courant
F1. | Libre
F2. | Calculateur d'assistance de direction | 10A
F3. | Libre
F4. | Calculateur de réseau de bord, système d'alarme antivol, module d'infodivertissement | 10A
F5. | Interface de diagnostic du bus de données (Gateway) | 7,5A
F6. | Levier sélecteur | 7,5A
F7. | Commande de chauffage et de climatisation, calculateur de chauffage stationnaire, unité de commande Climatronic, calculateur de climatisation, levier sélecteur de boîte automatique, chauffage d'appoint du liquide de refroidissement, relais de dégivrage de lunette arrière, récepteur radiofréquence | 10A
F8. | Commande d'éclairage, commande de frein de stationnement électromécanique, capteur de pluie et de luminosité, prise de diagnostic | 7,5A
F9. | Calculateur d'assistance de direction, calculateur du système d'autorisation d'accès et de démarrage (Keyless) | 7,5A
F10. | Unité d'affichage et de commande | 7,5A
F11. | Calculateur de réseau de bord, éclairage extérieur gauche | 40A
F12. | Unité de commande d'infodivertissement, composants du système multimédia | 20A
F13. | Libre
F14. | Calculateur de soufflante d'air frais | 10A
F15. | Calculateur de verrouillage électronique de colonne de direction | 10A
F16. | Amplificateur de signal bidirectionnel pour téléphonie mobile, amplificateur d'antenne, convertisseur de tension pour prises USB | 7,5A
F17. | Calculateur de combiné d'instruments | 7,5A
F18. | Caméra de recul, contacteur de déverrouillage du hayon | 7,5A
F19. | Interface du système d'autorisation d'accès et de démarrage | 7,5A
F20. | Relais de pompe à vide | 15A
F21. | Relais de pare-brise chauffant | 10A
F22. | Libre
F23. | Calculateur de toit ouvrant panoramique | 20A
F24. | Calculateur de réseau de bord, éclairage extérieur droit | 40A
F25. | Calculateurs de porte côté conducteur et passager avant | 30A
F26. | Calculateur de réseau de bord, calculateurs de sièges chauffants avant | 30A
F27. | Amplificateur de système audio numérique, éclairage de l'habitacle | 30A
F28. | Libre
F29. | Calculateur de contrôle de pression des pneus | 5A
F30. | Relais de démarrage à distance | 10A
F31. | Libre
F32. | Caméra multifonction d'assistance à la conduite, calculateur d'aide au stationnement (Park Assist) | 10A
F33. | Calculateur d'airbag | 7,5A
F34. | Commande d'éclairage, rétroviseur intérieur, bouton de contrôle de la pression des pneus, contacteur de feux de recul, capteur de qualité d'air, commande de frein de stationnement électromécanique | 7,5A
F35. | Prise de diagnostic, rétroviseur intérieur jour/nuit automatique, réglage du site des phares, servomoteurs de réglage des phares | 10A
F36. | Libre
F37. | Libre
F38. | Libre
F39. | Calculateur de porte arrière droite, moteur de lève-vitre arrière droit, calculateur de porte arrière gauche, moteur de lève-vitre arrière gauche | 30A
F40. | Fusible d'allume-cigare de la Volkswagen Jetta 7, prise 12 V | 20A
F41. | Libre
F42. | Calculateur de réseau de bord, pompe de lave-glace, verrouillage centralisé | 40A
F43. | Calculateur de réseau de bord | 30A
F44. | Libre
F45. | Réglage électrique des sièges avant | 15A
F46. | Libre
F47. | Moteur d'essuie-glace de lunette arrière | 15A
F48. | Libre
F49. | Transmetteur de position de pédale d'embrayage, relais de démarreur | 5A
F50. | Libre
F51. | Calculateur de sièges arrière chauffants | 25A
F52. | Calculateur de régulation de l'amortissement (DCC) | 15A
F53. | Dégivrage de lunette arrière | 30A
