La Jetta VI a été dévoilée en juin 2010 à Times Square à New York. Le design de la berline a été repris du concept du Volkswagen New Compact Coupé. En 2015, la voiture a subi un restylage. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la VW Jetta A6 (sixième génération ; nom de code NF ; corps marque 162 ; plate-forme PQ35) 2010, 2011, 2012, 2012, 2013, 2014, 2015, 2016, 2017, 2018 et 2019 années-modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous identifierons séparément les fusibles de l'allume-cigare et de la pompe à carburant.
Sous le capot

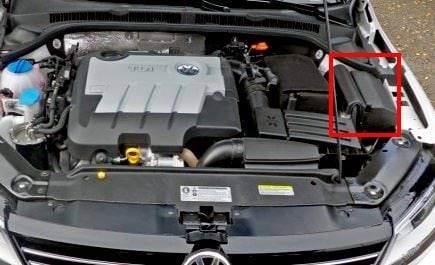

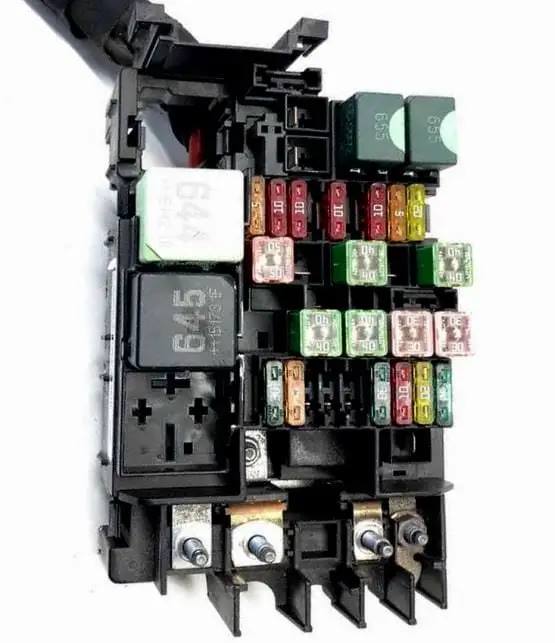

La boîte à fusibles se trouve sur le côté droit, à côté de la batterie, et est recouverte d'un couvercle en plastique.
Vue générale.

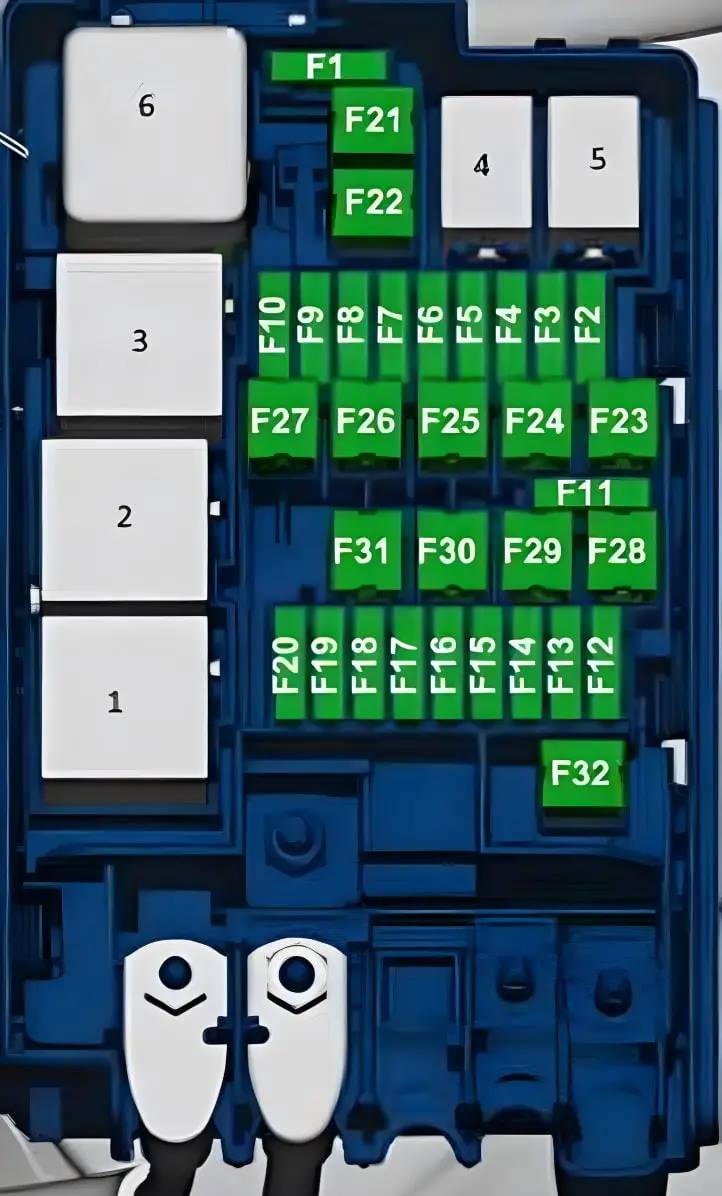

Schéma
N° | Tableau des fusibles et relais | Ampères
1. | Relais de la pompe à air secondaire
2. | Relais de la pompe du système de refroidissement
3. | Relais d'alimentation en air, relais d'alimentation électrique borne 30
4. | Vide
5. | Vide
6. | Relais de bougies de préchauffage
F1. | Vide
F2. | Gestion du moteur, relais d'alimentation électronique du moteur | 10A / 15A
F3. | Moteur de ventilateur de radiateur, relais de chauffage | 5A
F4. | Gestion moteur, pompe de refroidissement, élément chauffant sonde lambda | 5A / 10A / 15A
F5. | Elément chauffant sonde lambda, pompe de diagnostic système d'entraînement, débitmètre d'air, pompe à vide système de freinage | 5A / 10A / 20A
F6. | Pompe de diagnostic du système de carburant, vanne d'arrêt du réservoir de carburant, relais de pompe à air secondaire | 5A / 10A / 15A
F7. | Bobine d'allumage, régulateur de pression de carburant | 5A / 20A
F8. | Bloc d'étranglement, soupape de surpression, régulateur de pression d'embrayage. | 10A
F9. | Commande de bougies de préchauffage, relais de pompe à carburant | 5A / 15A
F10. | Capteur de vitesse, contacteur de feu stop, relais de servofrein | 5A
F11. | Vidange
F12. | pompe de circulation du liquide de refroidissement, bobine d'allumage | 5A / 20A
F13. | Pompe à eau/relais du servofrein | 5A / 20A
F14. | Gestion du moteur, relais principal | 5A
F15. | Stabilisateur de tension | 30A
F16. | ABS/ESP | 30A
F17. | boîte de vitesses | 30A
F18. | calculateur mécatronique DSG | 20A
F19. | Appareil de commande multifonctionnel | 10A
F20. | Relais d'essuie-glace et de lave-glace | 30A
F21. | Pompe d'évacuation d'air | 50A
F22. | Chauffage d'air supplémentaire élément chauffant | 40A
F23. | ABS/ESP | 40A
F24. | Appareil de commande électrique de remorque | 50A
F25. | Circuits d'allumage principaux, relais de puissance borne 15 | 50A
F26. | Relais de bougies de préchauffage / pompe à air secondaire | 60A / 40A
F27. | Moteur de ventilateur de radiateur | 50A / 60A
F28. | Appareil de commande multifonctionnel | 40A
F29. | Appareil de commande multifonctionnel | 40A
F30. | Circuits auxiliaires | 50A
F31. | Amplificateur de sortie du système audio | 30A
F32. | Chauffage du liquide de refroidissement | 40A

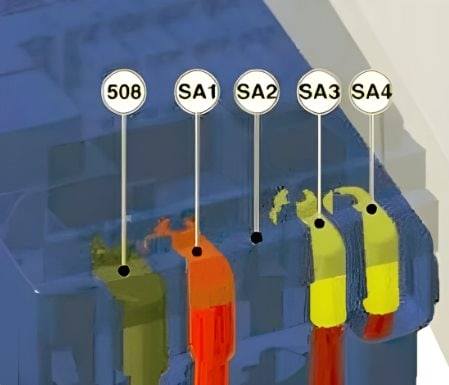

Fusibles sur le côté
SA1. | Générateur | 200A
SA2. | Vide
SA3. | Direction | 80A
SA4. | Limousine, cl. 30, fusible alimentation électrique | 80A
508. | Raccord à vis (30) sur le boîtier de commande
À l'intérieur
Il y a ici deux unités responsables de la protection des circuits électriques du véhicule.

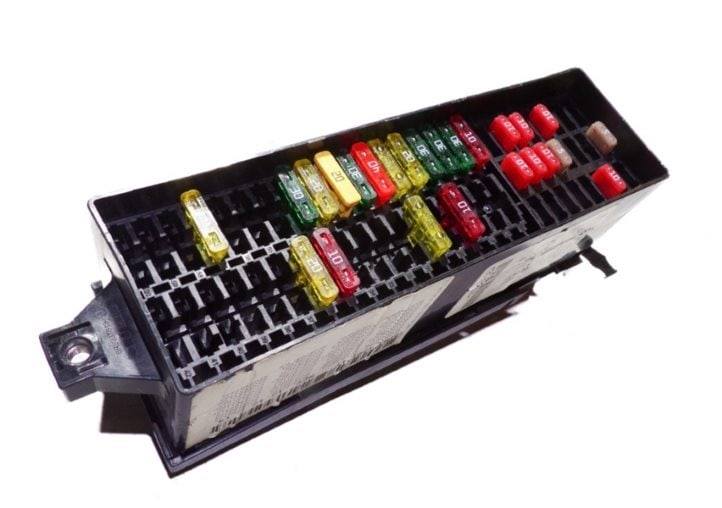

Boîte à fusibles

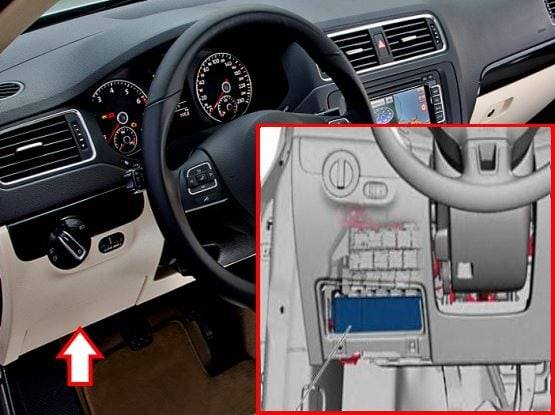

Elle se trouve du côté conducteur sous le tableau de bord et est cachée derrière un couvercle en plastique.
Vue générale.

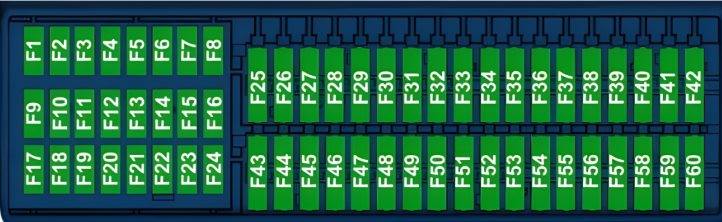

Plan
Variante 1
N° | Affectation des fusibles | Ampères
F1. | Résistance chauffante pour gicleurs de lave-glace | 10A
F2. | Verrouillage de la colonne de direction | 5A / 7,5A
F3. | Combiné d'instruments | 10A
F4. | Émetteur-récepteur téléphonique | 20A / 10A
F5. | Feu antibrouillard arrière gauche | 7,5A
F6. | Appareil de commande multifonctions, caméra de recul | 10A
F7. | Relais de phares antibrouillard, commutateur de croisement et commande d'éclairage du combiné d'instruments, lampe de plaque d'immatriculation | 5A
F8. | Interrupteur de la pompe de lave-glace et du lave-phares, pompe de lave-glace | 7,5A
F9. | Unité de commande d'airbag, (15A) Unité de commande de détection d'occupation de siège | 5A
F10. | Interrupteur de la bascule de changement de vitesse droite | 10A
F11. | Phare gauche (phares HID) | 10A
F12. | Phare droit (projecteur HID) | 10A
F13. | Rétroviseur intérieur électrochrome, capteur de luminosité, calculateur d'aide au stationnement, capteur de pollution atmosphérique, capteur de haute pression, calculateur de la Climatronic, clé de contrôle de la pression des pneus, bouton de désactivation de l'ASR et de l'ESP, interrupteur des feux de recul, bouton de démarrage/arrêt, résistance chauffante du liquide lave-glace gauche, résistance chauffante du liquide lave-glace droit, commutateur de réglage des rétroviseurs, commutateur de rétroviseurs extérieurs chauffants, commutateur de rétroviseurs extérieurs chauffants, calculateur d'éclairage adaptatif et de correction des phares | 5A
F14. | Interrupteur à bascule gauche, calculateur ABS, calculateur de pompe à carburant, calculateur de détection de remorque, régulateur de tension, onduleur avec prise de courant, 12V - 230V, interface de bus de données de diagnostic | 10A
F15. | Connecteur, 16 pôles, (connecteur de diagnostic), commutateur de gradation et commande de l'éclairage du combiné d'instruments, commande du correcteur de phares, relais du ventilateur d'alimentation, débitmètre d'air massique, résistance de chauffage pour la ventilation du carter, appareil de commande de l'amortissement des vibrations, phare gauche, servomoteur du correcteur de phares gauche, phare droit, servomoteur du correcteur de phares droit | 10A
F16. | Relais de pompe du système de refroidissement auxiliaire, pompe à carburant, clé électrique du servomoteur | 10A
F17. | Système antivol et ses relais | 10A
F18. | Phare gauche | 15A
F19. | Phare droit | 15A
F20. | Commutateur d'allumage et de démarrage, commutateur Tiptronic, appareil de commande de la boîte automatique, appareil de commande du capteur du levier sélecteur, appareil de commande de la Climatronic, appareil de réception radio du chauffage d'appoint à liquide | 10A
F21. | Appareil de commande du réseau de bord, relais de l'avertisseur à deux tons, signal de haute fréquence, signal de basse fréquence | 15A / 20A
F22. | Commutateur d'allumage et de démarrage, boîtier de conversion, capteur d'habitacle, relais d'avertisseur sonore, avertisseur sonore antivol | 7,5A / 20A
F23. | Unité de commande du réseau de bord, commutateur d'éclairage, capteur de pluie et de luminosité, capteur de champ magnétique pour boussole | 10A
F24. | Unité de commande du système d'éclairage adaptatif et correcteur de phares | 10A
F25. | Boîte de vitesses, levier sélecteur pour boîte automatique | 15A
F26. | Pompe à vide du servofrein | 15A
F27. | Câble spiral d'airbag avec bague collectrice | 10A
F28. | Relais pour fonctionnement en mode chauffage auxiliaire | 40A
F29. | Unité de commande multifonctionnelle, interrupteur d'allumage et de démarrage | 10A
F30. | Fusible de l'allume-cigare de la Jetta, prise de courant | 20A
F31. | Commutateur d'éclairage | 30A
F32. | interrupteur d'éclairage | 20A
F33. | Commutateur de chauffage et de fonctionnement, relais de ventilateur, panneau de commande de climatisation, commutateur de ventilateur | 40A
F34. | Ampoule de feu de route gauche, ampoule de feu de route droit, unité de commande du combiné d'instruments | 15A
F35. | Appareil de commande de la colonne de direction, interface du bus de données de diagnostic, interrupteur de l'avertisseur sonore | 10A
F36. | Appareil de commande multifonctionnel | 25A
F37. | Phare gauche, feux de jour gauche | 15A
F38. | Phare droit, feux de jour droit | 15A
F39. | Relais de croisement | 20A
F40. | Appareil de commande pour l'électronique de la remorque | 15A
F41. | Appareil de commande pour l'électronique de la remorque | 15A
F42. | Appareil de commande pour l'électronique de la remorque | 20A
F43. | Appareil de commande électrique de la porte du passager | 30A
F44. | Relais de chauffage de lunette arrière, chauffage de lunette arrière, calculateur de réseau de bord | 30A
F45. | Boîtier de commande de la porte du conducteur, boîtier de commande de la porte du passager | 30A
F46. | Appareil de commande du hayon arrière gauche, appareil de commande du hayon arrière droit | 30A
F47. | pompe à carburant (fusible pompe à essence VW Jetta) | 15A
F48. | Appareil de commande multifonctionnel | 20A
F49. | Ventilateur d'admission d'air, appareil de commande Climatronic | 40A
F50. | Sièges chauffants | 30A
F51. | Toit ouvrant | 20A
F52. | Avertisseur sonore | 20A
F53. | Commutateur de réglage du soutien lombaire du siège conducteur | 15A
F54. | Relais pour phares antibrouillard | 15A
F55. | Interrupteur d'éclairage, interrupteur à palette gauche | 20A
F56. | Electronique de commande pour actionneurs électriques et circuits pour actionneurs électriques | 10A
F57. | Système audio, système de navigation | 15A / 25A
F58. | Onduleur avec prise de courant, 12 V | 30A
F59. | Relais de libération des ventilateurs, batterie | 15A
F60. | Appareil de commande du chauffage autonome | 30A
Variante 2
No | Affectation des fusibles | Ampères
F1. | vide
F2. | Verrouillage de la colonne de direction | 5A
F3. | Combiné d'instruments | 10A
F4. | Vide
F5. | Vide
F6. | Centre de contrôle multifonctionnel | 10A
F7. | Relais pour phares antibrouillard (AW0 uniquement), commutateur de croisement et commande d'éclairage du combiné d'instruments (AW0 uniquement), lampe d'éclairage de la plaque d'immatriculation, unité de commande du réseau de bord (AW1 uniquement) | 5A
F8. | Commutateur de pompe de lave-glace et de lave-phares, pompe de lave-glace | 7,5A
F9. | Système SRS, airbag | 5A
F10. | Interrupteur de la bascule de changement de vitesse droite | 10A
F11. | Vidange
F12. | Vide
F13. | Rétroviseur intérieur électrochrome, capteur de lumière, calculateur d'aide au stationnement, capteur de pollution atmosphérique, capteur de haute pression, calculateur de climatisation, bouton de contrôle de la pression des pneus, interrupteur de feux de recul, résistance chauffante du liquide de lave-glace gauche, résistance chauffante du liquide de lave-glace droit | 5A
F14. | Commutateur de palettes gauche, unité ABS, commutateur d'éclairage, calculateur de pompe à carburant | 10A
F15. | Interrupteur et variateur d'éclairage du combiné d'instruments, commande du correcteur de phares, relais de chauffage autonome, débitmètre d'air massique, résistance chauffante de ventilation du carter moteur, phare gauche, servomoteur gauche du correcteur de phares, servomoteur droit du correcteur de phares, servomoteur droit du correcteur de phares | 10A
F16. | Commande moteur | 10A
F17. | Vide
F18. | Phare gauche | 15A
F19. | Phare droit | 15A
F20. | Boîtier de commande de la boîte automatique, boîtier de commande du capteur de sélection, interrupteur Tiptronic, boîtier de commande de la Climatronic, interrupteur d'allumage et interrupteur du démarreur | 10A
F21. | Vidange
F22. | Commutateur d'allumage et de démarreur, boîte de conversion, avertisseur sonore antivol, capteur d'habitacle, relais d'avertisseur sonore d'alarme, relais d'avertisseur sonore à deux tonalités | 10A
F23. | Unité de réseau de bord, commutateur d'éclairage, capteur de pluie et de luminosité, capteur de champ magnétique pour boussole | 10A
F24. | Unité de réseau de bord, unité de commande pour système d'éclairage adaptatif et correcteur de phares | 10A
F25. | boîte de vitesses | 15A
F26. | Pompe à dépression pour servofrein | 15A
F27. | Vidange
F28. | Chauffage du liquide de refroidissement, relais de chauffage autonome | 40A
F29. | Appareil de commande multifonctionnel | 10A
F30. | Fusible pour allume-cigare, prise de courant | 20A
F31. | interrupteur d'éclairage | 30A
F32. | interrupteur d'éclairage | 30A
F33. | Commutateur de chauffage et de mode de fonctionnement, relais de ventilateur, panneau de commande de climatisation, commutateur de ventilateur | 40A
F34. | Phare gauche, commande du combiné d'instruments | 15A
F35. | Appareil de commande de la colonne de direction, appareil de commande du combiné d'instruments, commutateur d'avertisseur sonore, interface du bus de données de diagnostic | 10A
F36. | Appareil de commande multifonctionnel | 25A
F37. | Phare gauche | 15A
F38. | Phare droit | 15A
F39. | Feux de croisement | 15A
F40. | Appareil de commande pour l'électronique de la remorque | 15A
F41. | Appareil de commande pour l'électronique de la remorque | 15A
F42. | Appareil de commande pour l'électronique de la remorque | 20A
F43. | Appareil de commande électrique de la porte du passager | 30A
F44. | Relais de chauffage de la lunette arrière | 25A
F45. | Boîtier de commande de la porte du conducteur, boîtier de commande de la porte du passager | 25A
F46. | Boîtier de commande du hayon gauche, boîtier de commande du hayon droit | 25A
F47. | pompe à carburant | 15A
F48. | Appareil de commande multifonctionnel | 20A
F49. | Climatisation/chauffage | 40A
F50. | Sièges chauffants | 30A
F51. | Toit ouvrant | 20A
F52. | Avertisseur sonore | 20A
F53. | Sièges chauffants | 15A
F54. | Feux antibrouillard arrière | 15A
F55. | Commutateur d'éclairage, interrupteur à bascule gauche | 20A
F56. | Vidange
F57. | Système d'infodivertissement, système de navigation | 15A
F58. | Émetteur-récepteur téléphonique, onduleur avec prise de courant, 12 V - 230 V | 10A / 30A
F59. | Amplificateur de sortie du système audio | 30A
F60. | Chauffage du liquide de refroidissement | 30A
Boîte à relais

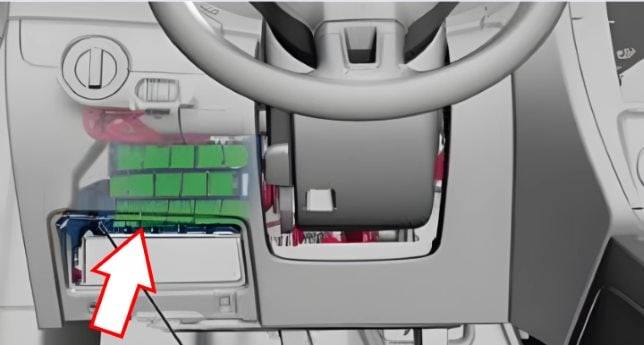

Se trouve au-dessus de la boîte à fusibles principale.

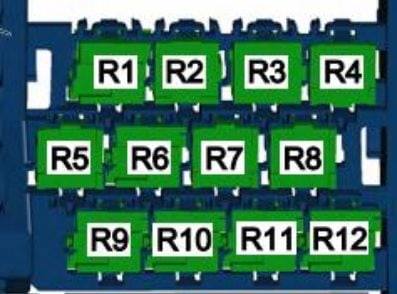

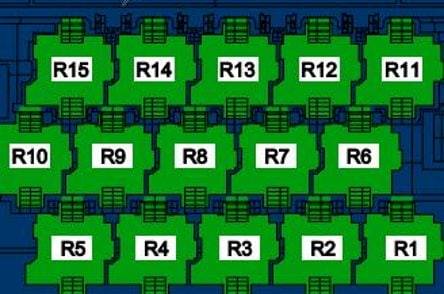

Schéma
Variante 1
N° | Affectation
R1. | Relais de signalisation à deux tons, lave-phares
R2. | Relais d'alimentation (borne 50), relais de démarrage 2
R3. | Pompe à carburant, relais de démarrage à froid
R4. | Pompe de circulation du liquide de refroidissement, pompe à carburant
R5. | Relais d'alimentation borne 75, relais d'alimentation 1
R6. | Relais d'alimentation (borne 50), relais de démarrage
R7. | Borne 15, alimentation électrique
R8. | Feux de croisement
R9. | Borne 15, relais d'alimentation 2
R10. | Borne 75, relais de puissance 1, décalage de puissance
R11. | Feux antibrouillard, ventilateur
R12. | Convertisseur
Variante 2
No. | Affectation des relais
R1. | Convertisseur, E-Box Faible, (AW0)
R2. | Ventilateur d'alimentation
R3. | Relais de fonctionnement de l'appareil de chauffage autonome
R4. | Relais pour pompe à carburant (FP), relais pour alimentation électrique des composants du moteur, relais pour pompe à liquide de refroidissement supplémentaire
R5. | Feux de croisement
R6. | Ventilateur d'air d'admission
R7. | Borne 75, relais de puissance 1
R8. | Relais de signalisation bicolore, relais de lave-phares
R9. | Relais d'alimentation (borne 50)
R10. | Borne 15, relais d'alimentation 2
R11. | Relais de chauffage de la lunette arrière
R12. | Relais de pompe à carburant 2, relais résistant à la chaleur, relais de gicleur de démarrage à froid, relais de réchauffeur de carburant
R13. | Relais d'alimentation (borne 50)
R14. | Relais d'alimentation (borne 15)
R15. | Feux antibrouillard
Tous les appareils électriques

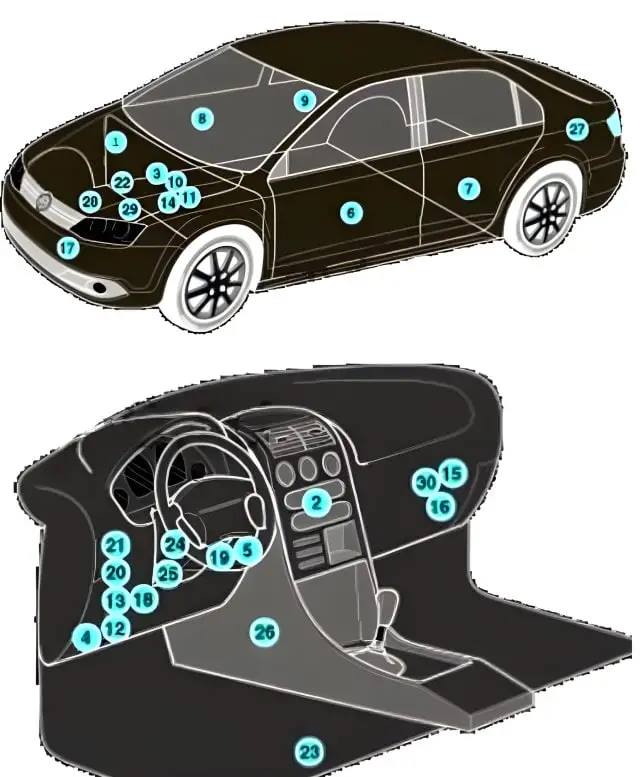

Structure générale des composants électroniques de la Volkswagen Jetta 6.
N° | Composant
1. | Unité ABS
2. | Unité de commande de la climatisation
3. | BATTERIE
4. | Connecteur de diagnostic (DLC)
5. | Appareil de diagnostic
6. | Unité de commande électrique de la porte conducteur
7. | Centrale électrique de la porte arrière gauche
8. | Centrale électrique de la porte passager
9. | Commande électrique de la porte arrière droite
10. | Module de commande électronique du moteur (ECM)
11. | Boîte à fusibles/boîte de relais, compartiment moteur
12. | Boîte à fusibles, compartiment passagers 1
13. | Boîte de relais, compartiment passagers 2
14. | Unité de commande des bougies de préchauffage - sous boîte à fusibles/relais, compartiment moteur
15. | Appareil de commande pour correcteur de phares
16. | Résistance du moteur du ventilateur de chauffage - à côté du moteur du ventilateur de chauffage
17. | Avertisseur sonore
18. | Centrale de commande de l'interrupteur d'allumage (certains modèles)
19. | Unité de contrôle pour la commande à distance du verrouillage central et du système de démarrage du moteur
20. | Appareil de commande multifonctions - fonctions : Antivol, verrouillage central, système de chargement, unités de commande des fonctions des portes, commande de charge électrique, feux extérieurs, éclairage du plancher, servomoteur d'ouverture de la trappe à carburant, pompe à carburant, chauffage des rétroviseurs, chauffage de la lunette arrière, klaxon, antidémarrage, clignotants/frein d'urgence, éclairage du combiné d'instruments, lampes intérieures, commande à distance du verrouillage central et du système de démarrage du moteur, capteur de pluie
21. | Appareil de commande du système Parktronic
22. | Appareil de commande pour la direction assistée
23. | Appareil de commande pour le chauffage des sièges
24. | Appareil de commande pour le volant de direction
25. | Appareil de commande pour l'antivol de direction
26. | Appareil de commande pour l'électronique SRS
27. | Appareil de commande pour l'équipement électrique de la remorque
28. | Unité de commande électronique de la boîte de vitesses (TCM) (boîte DSG)
29. | Module de commande électronique de la transmission (TCM) - avec transmission automatique
30. | Unité de stabilisation de la tension
| Matériaux connexes |
|---|
| Volkswagen Jetta 7 (A7)Septième génération ; index A7 ; années-modèles 2018, 2019, 2020, 2021, 2022, 2023. |
| Volkswagen Jetta 5 (A5)Cinquième génération ; plate-forme PQ35 ; années-modèles. 2005, 2006, 2007, 2008, 2009, 2010. |
