La Jetta est une voiture compacte conçue et produite par le groupe Volkswagen, basée sur la plate-forme de la VW Golf. Ce modèle se présente sous la forme d'une berline à quatre portes. Cet article détaille l'affectation des fusibles et des relais de la VW Jetta A5 (cinquième génération, plate-forme PQ35) pour les années de production : 2005, 2006, 2007, 2008, 2009 et 2010.
Vous trouverez ci-dessous l'emplacement, la description et les photos des boîtes à fusibles. Les circuits de l'« Allume-cigare » et de la « Pompe à carburant » sont indiqués en gras.
Dans l'habitacle

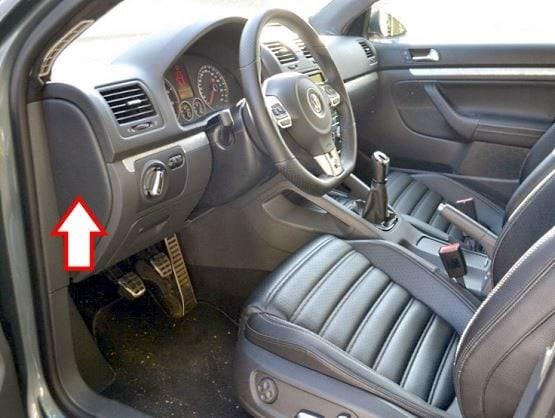

La boîte à fusibles se trouve du côté gauche du tableau de bord, derrière un cache en plastique.

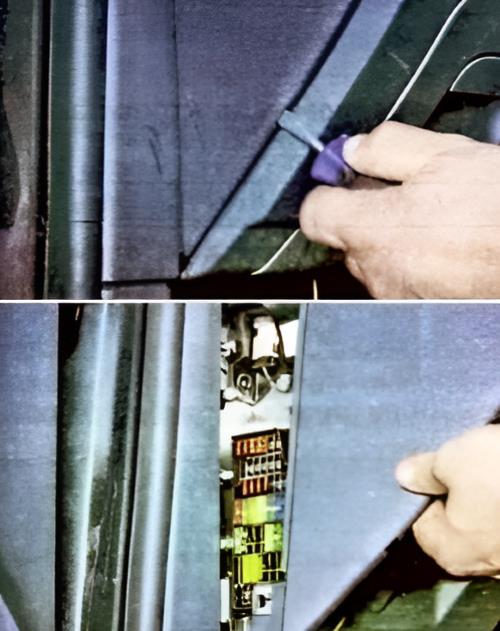

Pour accéder au boîtier, il est nécessaire de faire levier sur le cache à l'aide d'un tournevis.

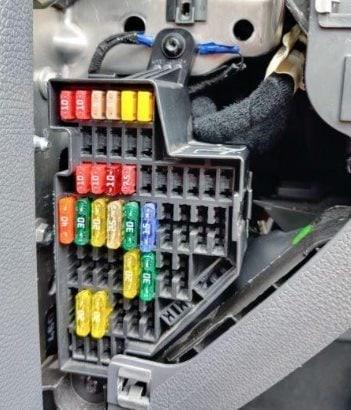

Aperçu de l'accès aux fusibles.

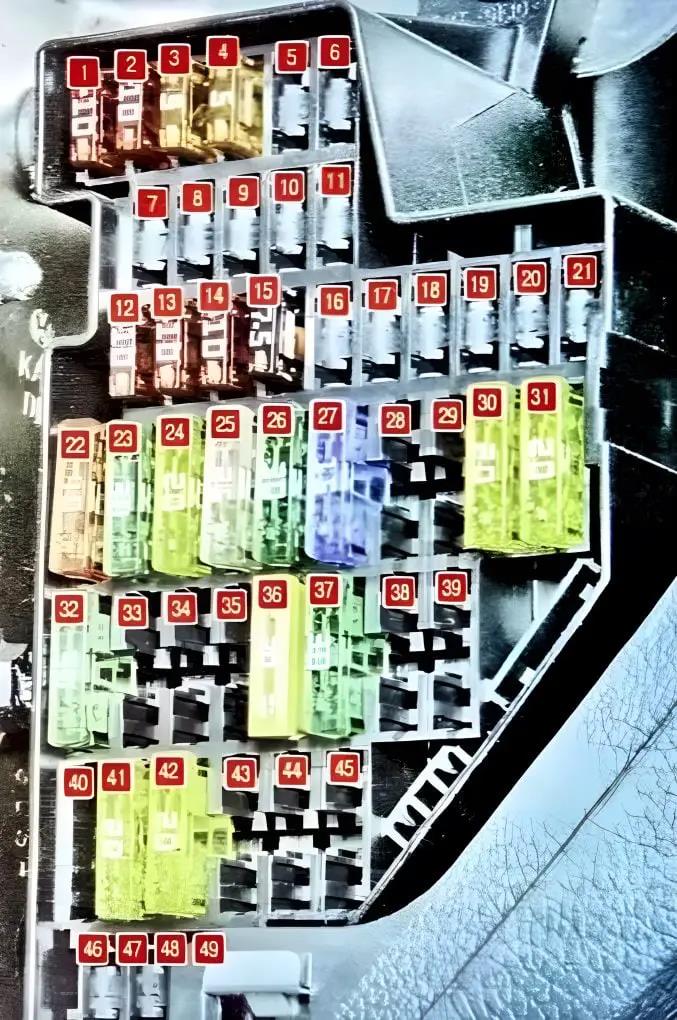

Schéma
N° | Affectation | Intensité (A)
1. | Prise de diagnostic | 10A
2. | Calculateur de gestion moteur | 10A
3. | Calculateur d'airbag | 5A
4. | Capteur de niveau et de température d'huile, feux de recul, buses de lave-glace chauffantes, témoin d'alerte ESP | 5A
5. | Moteur de réglage de la portée des phares (droit) | 5A
6. | Moteur de réglage de la portée des phares (gauche) | 5A
7-11. | Non utilisé
12. | Calculateur de porte avant (lève-vitres) | 10A
13. | Prise de diagnostic, capteur de pluie et de luminosité | 10A
14. | Contacteur de feux stop, boîte de vitesses automatique, ABS, climatisation | 10A
15. | Module de commande de l'éclairage intérieur | 7,5A
16. | Non utilisé
17. | Capteur d'inclinaison du véhicule (alarme) | 5A
18. | Non utilisé
19. | Calculateur de réseau de bord | 5A
20. | Non utilisé
21. | Non utilisé
22. | Pulseur d'air (climatisation) | 40A
23. | Lève-vitres avant | 30A
24. | Verrouillage centralisé (portes arrière) | 20A
25. | Dégivrage de lunette arrière | 25A
26. | Lève-vitres arrière | 30A
27. | Relais de pompe à carburant | 15A
28. | Prise de diagnostic spéciale | 25A
29. | Non utilisé
30. | Calculateur de boîte de vitesses automatique | 20A
31. | Pompe à vide du système de freinage | 20A
32. | Convertisseur 12 V - 230 V | 30A
33. | Toit ouvrant électrique | 25A
34. | Réglage électrique des sièges avant | 15A
35. | Non utilisé
36. | Pompe de lave-phares | 20A
37. | Sièges avant chauffants | 30A
38. | Verrouillage centralisé, relais d'avertisseur sonore | 20A
39. | Non utilisé
40. | Climatisation et chauffage | 40A
41. | Pompe de lave-glace | 20A
42. | Allume-cigare, prise 12 V | 20A
43. | Prise d'attelage | 15A
44. | Faisceau d'attelage | 20A
45. | Prise d'attelage | 15A
46-49. | Non utilisé

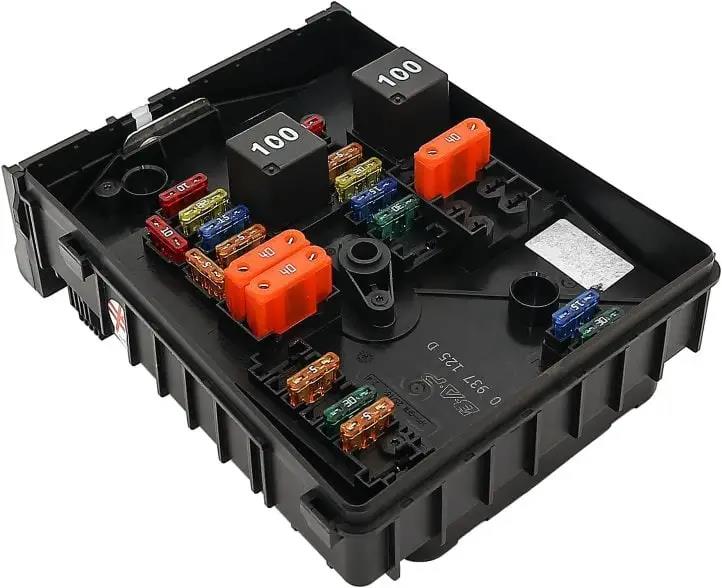

Dans le compartiment moteur
La boîte à fusibles est située du côté gauche du compartiment moteur. Pour accéder aux éléments du boîtier, poussez les languettes de verrouillage vers l'avant et retirez le couvercle en plastique.
Aperçu du retrait du couvercle.

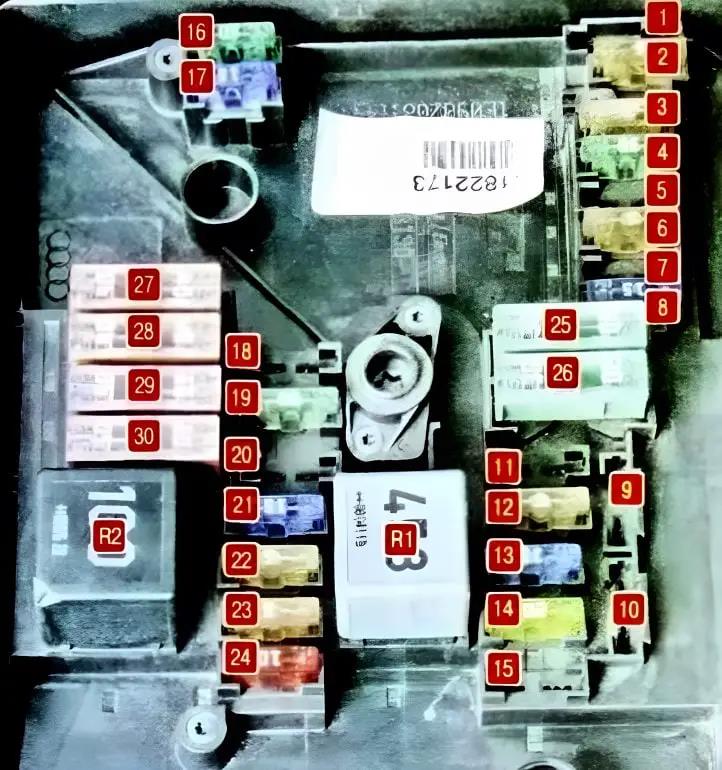

Schéma
N° | Affectation | Intensité (A)
1. | Non utilisé
2. | Contacteur de colonne de direction | 5A
3. | Prise de diagnostic | 5A
4. | Bloc hydraulique ABS | 30A
5. | Calculateur de boîte de vitesses automatique | 15A
6. | Porte-instruments | 5A
7. | Non utilisé
8. | Autoradio / Système audio | 15A
9. | Module de téléphonie | 5A
10. | Relais d'alimentation du calculateur de gestion moteur | 5A
11. | Calculateur de chauffage d'appoint et de ventilation | 20A
12. | Interface de diagnostic du bus de données (Gateway) | 5A
13. | Calculateur de gestion moteur | 15A
14. | Bobines d'allumage | 20A
15. | Sonde lambda, relais de pompe à carburant, relais de bougies de préchauffage | 5A / 15A
16. | Bloc hydraulique ABS | 30A
17. | Avertisseur sonore (Klaxon) | 15A
18. | Amplificateur audio | 30A
19. | Moteur d'essuie-glaces avant | 30A
20. | Non utilisé
21. | Sonde lambda | 15A
22. | Contacteurs de pédale de frein et d'embrayage | 5A
23. | Pompe à air secondaire, injecteurs, débitmètre d'air massique | 5A / 10A / 15A
24. | Électrovanne de recyclage des gaz d'échappement (EGR) | 10A
25. | Bloc optique droit | 30A
26. | Bloc optique gauche | 30A
27. | Pompe à air secondaire, bougies de préchauffage | 40A
28. | Démarreur | 40A
29. | Alimentation borne 30 | 50A
30. | Alimentation borne X (contact d'allumage) | 50A
R1. | Relais de motoventilateur de refroidissement
R2. | Relais du calculateur de boîte de vitesses automatique
