Fusibles et relais Volkswagen Caddy (SA), 2015 - 2020

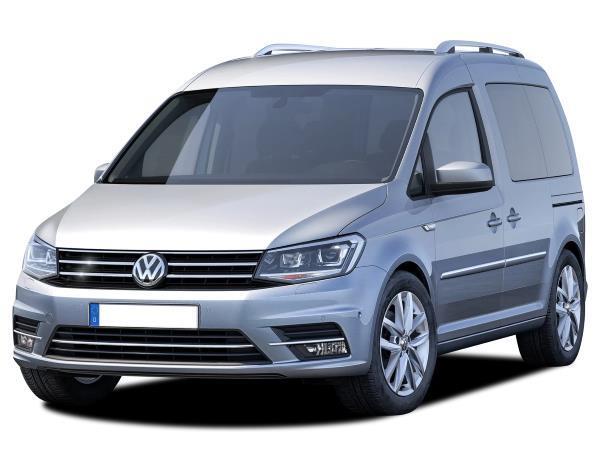

Le Volkswagen Caddy de quatrième génération a été produit de 2015 à 2020. Bien que cette mini-fourgonnette commerciale légère est essentiellement un remaniement profond du modèle de la 3e génération. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le VW Caddy IV (quatrième génération ; corps marque SA ; plate-forme PQ35) 2015, 2016, 2017, 2018, 2019, 2020 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous identifierons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

A l'intérieur du véhicule

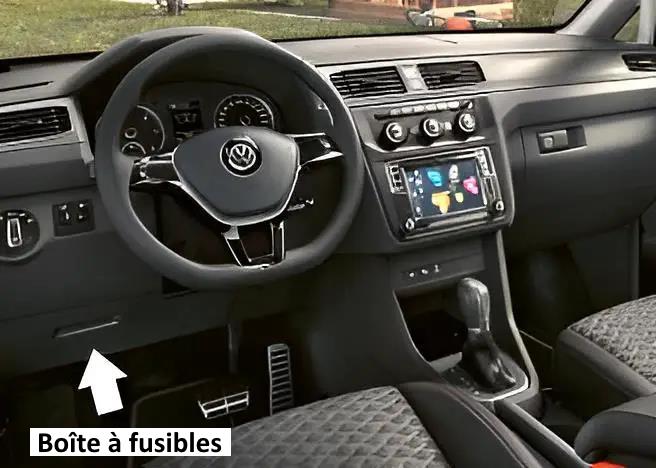

Le boîtier à fusibles se trouve du côté conducteur, derrière le tableau de bord.

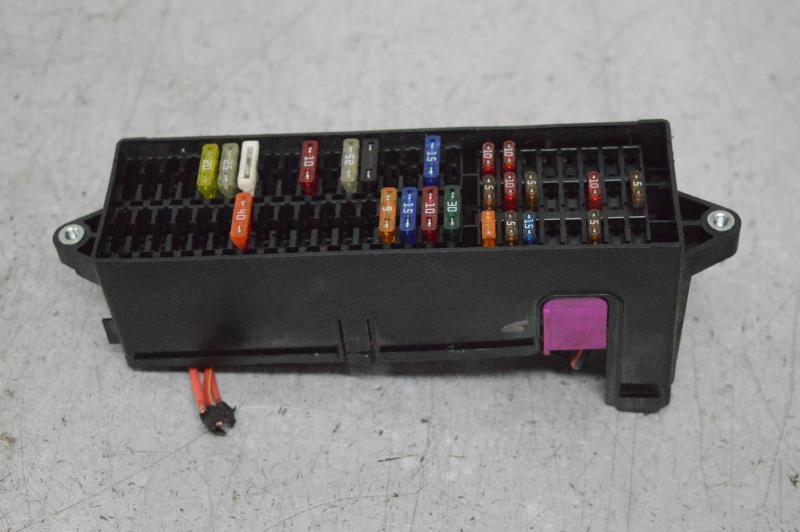

Vue générale.

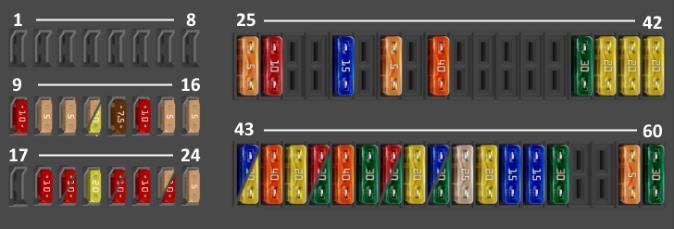

Schéma

N° | Affectation des fusibles | Ampère
1-8. | Vide
9. | Connecteur 10 pôles, broche 4 (interface pour fonctions spéciales) | 10A
10. | Interface pour bus de données de diagnostic. Unité de commande du moteur. Relais de démarreur 1. relais de démarreur 2. | 5A
11. | Appareil de commande du système d'aide au stationnement. Appareil de commande pour la direction assistée. | 5A
12. | Taximètre. Rétroviseur avec taximètre. | 5A
12. | connecteur à 8 pôles, broche 8 ; connecteur à 28 pôles, broche 20 | 20A
13. | réglage de la portée des phares. Bouton de désactivation de l'ASR et du contrôle électronique de stabilité. Levier de vitesses. Bouton d'affichage de la pression des pneus. Bouton de démarrage/arrêt. Unité de commande de l'ABS. Unité de contrôle pour la détection de remorque. Unité de commande ACC. Unité de commande pour la traction intégrale. Appareil de commande pour la direction assistée. Appareil de commande mécatronique de la boîte DSG. Onduleur avec prise 12 V/230 V. Moteur de réglage de la portée des phares du phare gauche. Moteur de réglage de la portée des phares pour le phare droit. | 7.5A
14. | Commutateur de feux de recul. Détecteur de débit d'air massique. Relais pour commutateur de chauffage auxiliaire. Unité de commande du combiné d'instruments. Résistance chauffante de la ventilation du carter. Connecteur de diagnostic. Connecteur unipolaire, broche seize | 10A
15. | calculateur d'airbag. Témoin de désactivation de l'airbag passager. | Commutateur d'éclairage  5A
16. | Commutateur d'éclairage. Commutateur de chauffage et de sélection du mode de fonctionnement. Capteur de haute pression. Capteur de pollution atmosphérique. Capteur de température et de niveau d'huile. Capteur de luminosité. Unité de commande pour l'assistant de feux de route. Caméra d'assistance au conducteur à l'avant. Rétroviseur intérieur anti-éblouissement. | 5A
18. | Connecteur 10 pôles, broche 6 (interface pour fonctions spéciales) | 10A
19. | Taximètre. Rétroviseur avec taximètre. Talkie-walkie. Imprimante . | 10A
19. | Connecteur 10 pôles, broche 7 (interface pour fonctions spéciales) | 10A
20. | Volkswagen Caddy Fusible allume-cigare. Fiche 12 V, dans le compartiment de chargement | 20A
21. | Commande du chauffage et sélection du mode de fonctionnement. Levier de sélection. Relais du chauffage de la lunette arrière. Relais du chauffage de la lunette arrière Relais. Appareil de commande de la climatisation. Appareil de commande de la climatisation. Enregistreur de données d'urgence. (sauf appareils spéciaux pour la police). Relais pour système de dosage d'agent réducteur. Amplificateur de signal bi-bande pour téléphone mobile. Récepteur de signaux radio pour chauffage d'appoint à l'eau. Antenne Bluetooth pour téléphone mobile. Connecteur à 6 pôles, connecteur à 2 pôles (uniquement pour les équipements spéciaux de la police). Connecteur de diagnostic. Connecteur à 16 pôles, broche 16 | 10A
21. | Interrupteur d'éclairage. Sélecteur de chauffage et d'éclairage. Commutateur de sélection de l'éclairage. Commutateur d'éclairage ambiant à l'arrière du capot (campeur). Eclairage 1 dans le hayon arrière. Éclairage 2 dans le hayon. Détecteur de pluie et de luminosité. Relais de chauffage de la lunette arrière. Appareil de commande Climatronic. Appareil de commande de la climatisation. Relais de l'avertisseur sonore. Enregistreur de données d'urgence. (sauf équipement spécial pour la police). Agent réducteur. Relais du système de dosage. Connecteur de diagnostic à 16 pôles, broche 16. Éclairage intérieur arrière (campeur). Éclairage 1 dans la partie arrière du capot. Éclairage 2 à l'arrière du capot. Caméra de recul. | 10A
22. | Appareil de commande du réseau de bord. Éclairage de l'habitacle. Éclairage du coffre à bagages. Éclairage de la boîte à gants. Éclairage intérieur central. Éclairage arrière de l'habitacle. Éclairage 1 dans le hayon (option). Éclairage 2 dans le hayon (option). Éclairage 2 du coffre à bagages (équipement spécial). Éclairage de lecture avant gauche. Lampe de lecture avant droite. Lampe de lecture arrière gauche 2. Lampe de lecture arrière droite 2. Appareil de commande du réseau de bord. Ampoule de feu antibrouillard gauche. Ampoule de feu antibrouillard droit. | 10A
23. | [Véhicules spéciaux] Taxi - Interrupteur pour l'éclairage intérieur. Interrupteur de signalisation de taxi. Connecteur 10 pôles, broche 1 (interface pour fonctions spéciales) | 5A
23. | [Véhicules spéciaux] Relais de clignotant. | 10A
24. | Capteur de surveillance de l'habitacle. Capteur d'inclinaison du véhicule. Capteur de l'alarme antivol. Alarme de sécurité. Calculateur de réseau de bord | 5A
25. | Tableau de bord. Unité de commande du combiné d'instruments. | 5A
26. | Bouton de l'enregistreur de données d'urgence (sans équipement spécial de police) ; enregistreur de données d'urgence (sans équipement spécial de police) | 10A
29. | Moteur de l'essuie-glace arrière. | 15A
31. | Commutateur de mode de fonctionnement du chauffage. Résistance de chauffage pour le gicleur de lave-glace gauche. Résistance de chauffage pour le gicleur de lave-glace droit. | 5A
33. | Relais de commutateur de chauffage (véhicules avec chauffage d'appoint, sans réfrigérant R1234yf) ; commutateur de fonctionnement du chauffage. Unité de commande de la climatisation. Relais de commutation du chauffage auxiliaire (véhicules avec chauffage auxiliaire, avec réfrigérant R1234yf) ; relais de coupure du ventilateur d'air frais. Commutateur de mode de chauffage. Contrôleur de climatisation. Relais de coupure du ventilateur d'air extérieur (véhicules sans chauffage d'appoint, avec réfrigérant R1234yf) ; appareil de commande de climatisation. | 40A
39. | Connecteur à 4 pôles, broche 1 [véhicules spéciaux]. | 30A
40. | Appareil de commande de détection de remorque. | 20A
41. | Appareil de commande de détection de remorque. | 20A
42. | Appareil de commande pour la détection de remorque. | 20A
43. | Relais de pompe à carburant (fusible de la pompe à essence du Caddy). Pompe à carburant. Relais d'alimentation en carburant haute pression. Pompe à carburant supplémentaire. Relais électrique de pompe à carburant 2. | 15A
43. | [Moteur diesel Euro 6] - Relais de pompe à carburant. Relais électrique de pompe à carburant 2. pompe à carburant.
44. | Boîtier de commande du ventilateur d'air frais. Ventilateur d'air frais. | 40A
45. | Relais lave-phares. Pompe du lave-phares. | 20A
46. | Commande de la porte conducteur. (modèles sans lève-vitres électriques), véhicules à conduite à gauche / boîtier de commande de la porte passager (modèles sans lève-vitres électriques), véhicules à conduite à droite | 10A
46. | boîtier de commande de la porte conducteur (modèles avec lève-vitres électriques), véhicules à conduite à gauche / boîtier de commande de la porte passager (modèles avec lève-vitres électriques), véhicules à conduite à droite | 30A
47. | X Contact du relais de décharge, boîte à fusibles C dans l'habitacle. | 40A
48. | Unité de commande du chauffage des sièges avant. | 30A
49. | Unité de commande de la porte du conducteur (modèles sans lève-vitres électriques), véhicules à conduite à droite / Unité de commande de la porte du passager (modèles sans lève-vitres électriques), véhicules à conduite à gauche | 10A
49. | Unité de commande de la porte du conducteur (modèles avec lève-vitres électriques), véhicules à conduite à droite / Unité de commande de la porte du passager (modèles avec lève-vitres électriques), véhicules à conduite à gauche | 30A
50. | Contrôleur de réseau de bord. Pompe du lave-glace. Moteur de l'essuie-glace arrière. Pompe du lave-vitre et du lave-glace arrière. | 20A
51. | Relais de courant de remorque. Connecteur TCU. | 15A
51. | Connecteur 10 pôles, broche 4 / Connecteur 10 pôles, broche 5 [Véhicules spéciaux]. | 30A
52. | Relais de dégivrage de la lunette arrière. Résistance de dégivrage de la lunette arrière. Résistance de dégivrage de la lunette arrière pour la porte battante gauche. Résistance de dégivrage de la lunette arrière pour la porte battante droite. Relais pour le ventilateur d'air frais (véhicules avec chauffage supplémentaire). Résistance de ballast pour le ventilateur d'air frais avec protection contre la surchauffe. Ventilateur d'air frais. | 25A
53. | Prise 12 V - à l'arrière de la console centrale ; prise 12 V dans la garniture latérale arrière gauche. | 20A
54. | Relais de commutation du ventilateur de toit 1 [Véhicules spéciaux]. | 15A
55. | Connecteur 8 pôles, broche 4 [véhicules spéciaux] | 15A
56. | Onduleur avec prise de courant, 12V/230V. | 30A
59. | Interrupteur de la radio. Interrupteur d'assistance moteur. Interrupteur pour les feux de jour. Enregistreur de données d'urgence. | 5A
60. | Connecteur à 3 pôles, broche 1 [véhicules spéciaux] | 30A

Dans le compartiment moteur

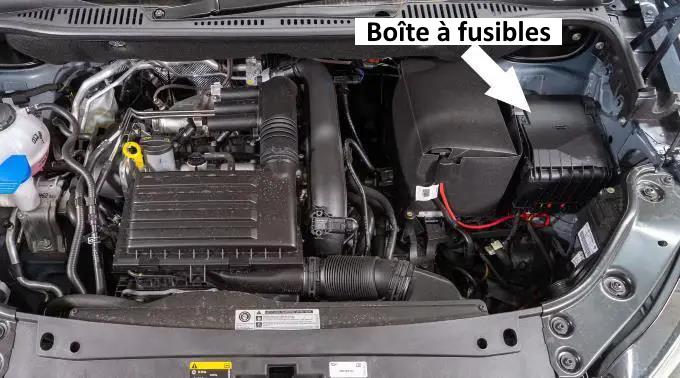

La boîte à fusibles se trouve derrière le couvercle de protection sur le côté droit du soubassement.

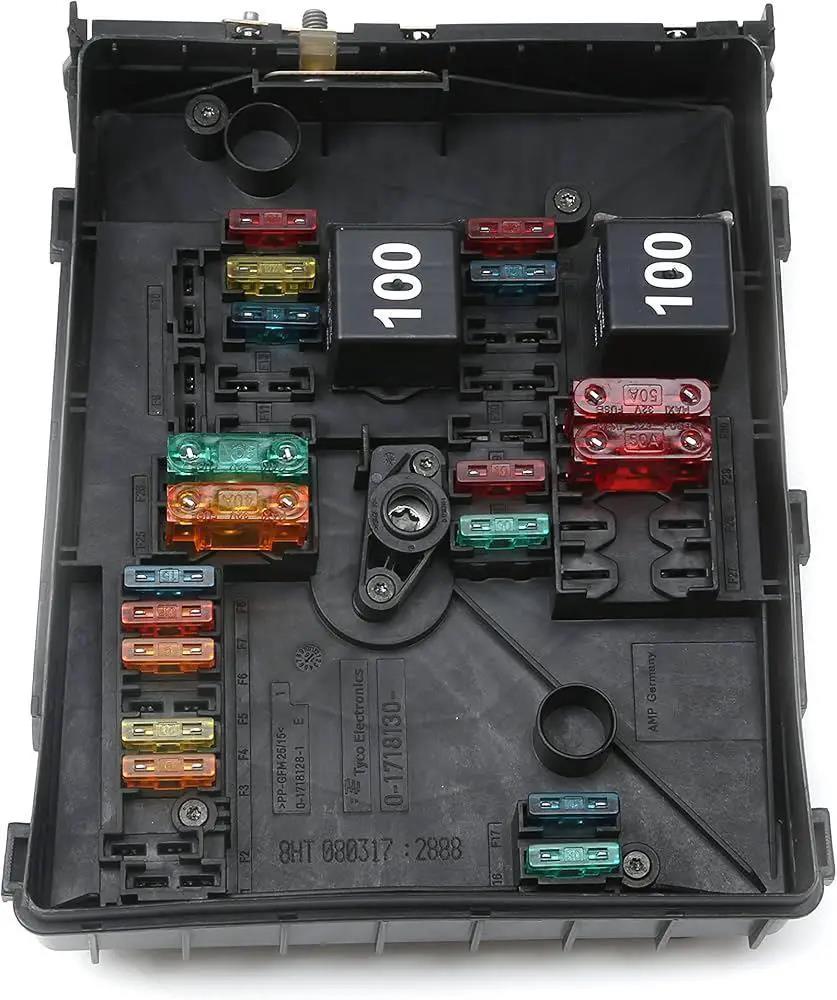

Vue générale.

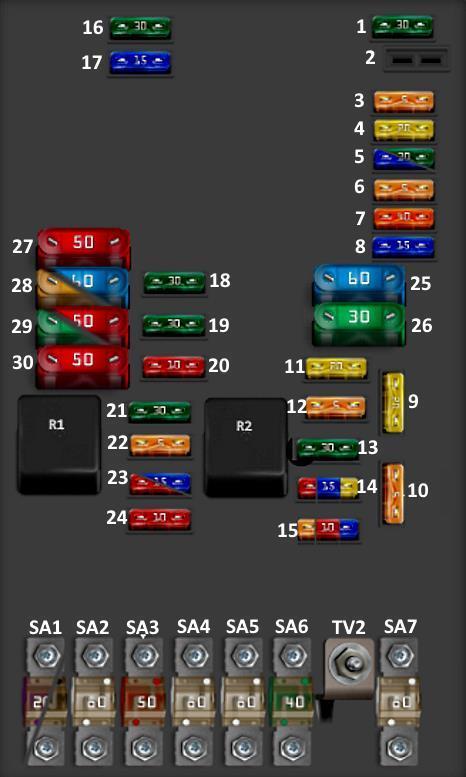

Plan

N° | Tableau des fusibles  | Ampères
1. | Centrale de commande du chauffage de la boîte de vitesses | 30A
3. | Centrale de commande du contrôle de l'état de la batterie, centrale de commande du système électrique du véhicule | 5A
4. | Centrale de commande ABS, unité hydraulique ABS | 20A
5. | Mécatronique  de boîte DSG (02E) avec connecteur à 20 broches | 15A
5. | Mécatronique de boîte DSG (0AM) avec connecteur à 25 broches | 30A
6. | Avant mai 2017 : unité de commande du combiné d'instruments, unité de commande électronique de la colonne de direction ; à partir de juin 2017. [pour les véhicules à conduite à gauche] : Commutateur d'éclairage, commutateur d'éclairage du hayon (campeur), feu de hayon 1, feu de hayon 2, capteur de pluie et de luminosité, relais d'avertisseur sonore, calculateur de combiné d'instruments, calculateur de colonne de direction électronique, calculateur d'appel d'urgence et de communication, caméra de recul, feu de hayon (campeur), feu de hayon 1, feu de hayon 2 ; à partir de juin 2017 [pour les conducteurs à droite] : Unité de commande dans le combiné d'instruments, unité de commande électronique de la colonne de direction, amplificateur de signal de téléphonie mobile bi-bande, antenne de téléphonie mobile Bluetooth. | 5A
7. | Relais de puissance borne 15 : boîte à fusibles dans l'habitacle (n° 9 à n° 16 et n° 25 à n° 27) | 40A
8. | Unité de commande avec écran pour radio avec navigation, unité de commande 1 pour électronique d'information, radio, hub USB | 15A
9. | Unité de commande de la traction des roues | 20A
10. | Unité de commande du moteur, relais principal [moteur à essence], relais de puissance borne 30 [moteur diesel] | 5A
11. | Unité de commande du chauffage auxiliaire | 20A
12. | Interface du bus de données de diagnostic | 5A
13. | Unité de commande du moteur [moteur à allumage commandé] | 15A
13. | Unité de commande du moteur [moteur diesel] | 30A
14. | [moteur diesel, norme d'émission Euro 6] : Vanne de déphasage de l'arbre à cames d'admission 1, régulateur de pression de carburant, vanne de dosage de carburant | 10A
14. | [Moteur diesel, norme d'émission Euro 5, Euro 4] : Régulateur de pression de carburant, soupape de dosage de carburant | 15A
14. | Bobine d'allumage, bobines d'allumage 1, 2, 3 et 4 avec étage final | 20A
15. | Relais de pompe à carburant, relais électrique de pompe à carburant 2, calculateur de bougie de préchauffage ; [moteur diesel selon la norme d'émission Euro 5, Euro 4] : Relais de chauffage de faible puissance, relais de chauffage de forte puissance | 5A
15. | Élément chauffant sonde lambda, élément chauffant sonde lambda 1 après catalyseur | 10A
15. | [Moteur diesel conforme à la norme d'émission Euro 6] : Relais thermique de faible puissance, relais thermique de forte puissance ; unité de commande de la sonde NOx, unité de commande de la sonde NOx 2, élément chauffant de la sonde lambda ; injecteurs pour les cylindres 1, 2, 3 et 4 [moteur à essence de 1,6 litre]. | 15A
16. | Ordinateur de bord, projecteur droit, ECU du projecteur droit, ampoule du projecteur avant droit, ampoule du feu antibrouillard avant droit, ampoule du système d'éclairage adaptatif du projecteur avant droit, ampoule du feu antibrouillard avant gauche ou droit, ampoule du feu diurne droit, ampoule du feu avant gauche, ampoule du feu arrière droit, ampoule du feu stop gauche, ampoule du feu de recul droit, ampoule du feu de route droit, ampoule du feu de croisement droit. | 30A
17. | Relais d'avertisseur sonore : signal sonore aigu | 15A
18. | Appareil de commande pour véhicules spéciaux | 30A
19. | Appareil de commande pour moteur d'essuie-glace : moteur d'essuie-glace | 30A
20. | Vanne d'arrêt et de sécurité 1, 2, 3, 4 et 5 pour bouteille de gaz | 10A
21. | [Moteur diesel, norme d'émission Euro 6] : Relais de pompe à carburant, appareil de commande des bougies de préchauffage ; élément chauffant de la sonde lambda [moteur diesel, norme d'émission Euro 5, Euro 4]. | 10A
21. | Coffret de commande de la pompe à carburant [moteur à allumage commandé] ; [moteur à allumage commandé 1,6 l] : élément chauffant de la sonde lambda, élément chauffant de la sonde lambda 1 après catalyseur | 15A
21. | [moteur à allumage commandé 1,0 l] : Calculateur de pompe à carburant, pompe à vide du système de freinage | 30A
22. | Commutateur de feux stop, capteur de position de la pédale d'embrayage | 5A
23. | Débitmètre d'air massique, électrovanne de régulation de la pression de suralimentation, vanne de commutation du radiateur EGR, vanne de régulation de la pression d'huile, vanne du circuit de refroidissement de la culasse, relais de la vanne de coupure des gaz, vanne haute pression pour fonctionnement au gaz, pompe de refroidissement de l'air de suralimentation | 10A
23. | Régulateur de pression de carburant, pompe de refroidissement de l'air de suralimentation | 15A
24. | Ventilateur de radiateur : calculateur de ventilateur de radiateur ; relais pour système de dosage d'agent réducteur : capteur de niveau d'agent réducteur, pompe de récupération, pompe de recyclage d'agent réducteur ; électrovanne de bidon 1, soupape de réglage d'arbre à cames d'admission 1, soupape de réglage d'arbre à cames d'échappement 1, injecteurs de gaz 1, 2, 3 et 4, soupape de réglage de pression d'huile, pompe de circulation d'agent refroidisseur 2, pompe de refroidissement d'air de suralimentation, pompe de circulation de chauffage | 10A
25. | driver ABS, pompe hydraulique ABS | 60A
26. | Les ampoules du réseau de bord, du projecteur avant gauche, de l'ampoule du système d'éclairage adaptatif avant gauche, du calculateur du projecteur gauche, du calculateur des feux de jour et des feux latéraux avant gauche, de l'ampoule du feu antibrouillard gauche ou de l'ampoule du feu antibrouillard droit, Ampoule de feu de jour gauche, ampoule de feu avant droit, ampoule de feu avant gauche, ampoule de feu arrière gauche, ampoule de feu arrière droit, ampoule de feu stop droit, ampoule de feu de recul gauche, ampoule de clignotant droit, ampoule de feu de croisement gauche, ampoule de feu de route gauche, ampoule de feu de croisement gauche, ampoule de feu de route gauche. | 30A
27. | Commande de bougies de préchauffage | 50A
28. | Fusible 56 dans la boîte à fusibles de l'habitacle, onduleur avec prise 12V/230V | 40A
28. | Relais de chauffage de la vitre : élément chauffant de la vitre | 60A
29. | Véhicules spéciaux : fusibles 18 et 19 dans la boîte à fusibles de l'habitacle | 30A
29. | Véhicules spéciaux : fusible 39 dans la boîte à fusibles de l'habitacle, fusible 51 dans la boîte à fusibles de l'habitacle, fusibles 54 et 55 dans la boîte à fusibles de l'habitacle, fusibles 59 et 60 dans la boîte à fusibles de l'habitacle | 50A
30. | Conduite avec remorque : fusibles 40, 41 et 42 dans la boîte à fusibles de l'habitacle | 50A
R1. | Relais principal, relais de puissance borne 30
R2. | Relais de la vanne d'arrêt du gaz
SA1. | Alternateur (110A) ; Alternateur (140A/180A) | 200A
SA1. | Alternateur (140A/180A) | 400A
SA2. | Boîtier de commande de la direction assistée : moteur de la direction assistée | 80A
SA3. | Ventilateur de radiateur : calculateur de ventilateur de radiateur, ventilateur de radiateur, ventilateur de radiateur 2 | 50A
SA4. | Relais de décharge de contact X [véhicules sans Climatronic uniquement] : Boîte à fusibles limousine : #20 - #24 et #43 - #53 | 80A
SA5. | Boîte à fusibles de la cabine : n° 20 - n° 24 et n° 43 - n° 53 | 80A
SA6. | Relais de chauffage à faible puissance : élément chauffant du chauffage d'appoint à air | 40A
SA7. | Relais de chauffage à forte puissance : élément chauffant du chauffage d'appoint à air | 80A
TV2. | Protection de tous les circuits électriques du bloc moteur
