Fusibles et relais Volkswagen Caddy (2K), 2010 - 2015

Le Caddy est un véhicule utilitaire léger lancé par Volkswagen en 1980. Il est vendu en Europe et dans le monde entier. Il a 3 générations : 1 a existé de 1979 à 1996, la deuxième - de 1996 à 2004, la troisième a fait ses débuts fin 2004 au RAI European Road Transport Show à Amsterdam et a été produite jusqu'en 2020. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le VW Caddy (troisième génération ; restylage ; code du corps de type 2K ; plate-forme A5 / PQ35) 2010, 2011, 2012, 2013, 2014, 2015 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous identifierons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

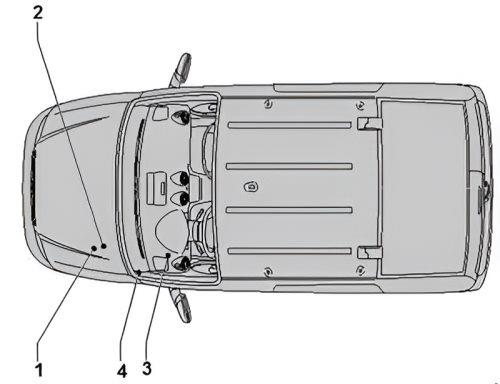

Emplacement de la boîte à fusibles

Éléments : 1. bloc dans le compartiment moteur A -SA-, bloc de relais supplémentaire sous la boîte à fusibles, 2. bloc dans le compartiment moteur B -SB-, 3. unité de cabine sous le panneau avant gauche C -SC-, 4. boîte de relais au pied du conducteur

Dans le compartiment intérieur

On trouve ici trois blocs chargés de la protection des circuits électriques du véhicule.

Boîte à fusibles

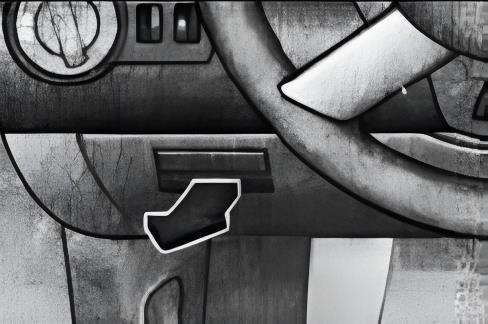

Elle se trouve derrière la boîte à gants, côté conducteur.

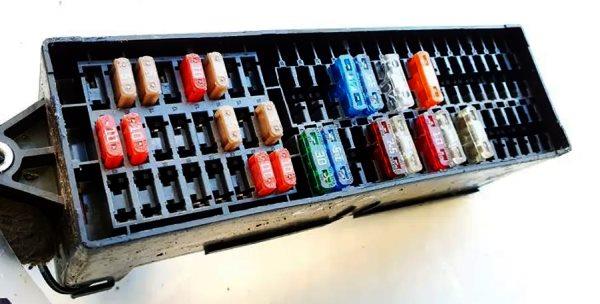

Vue générale.

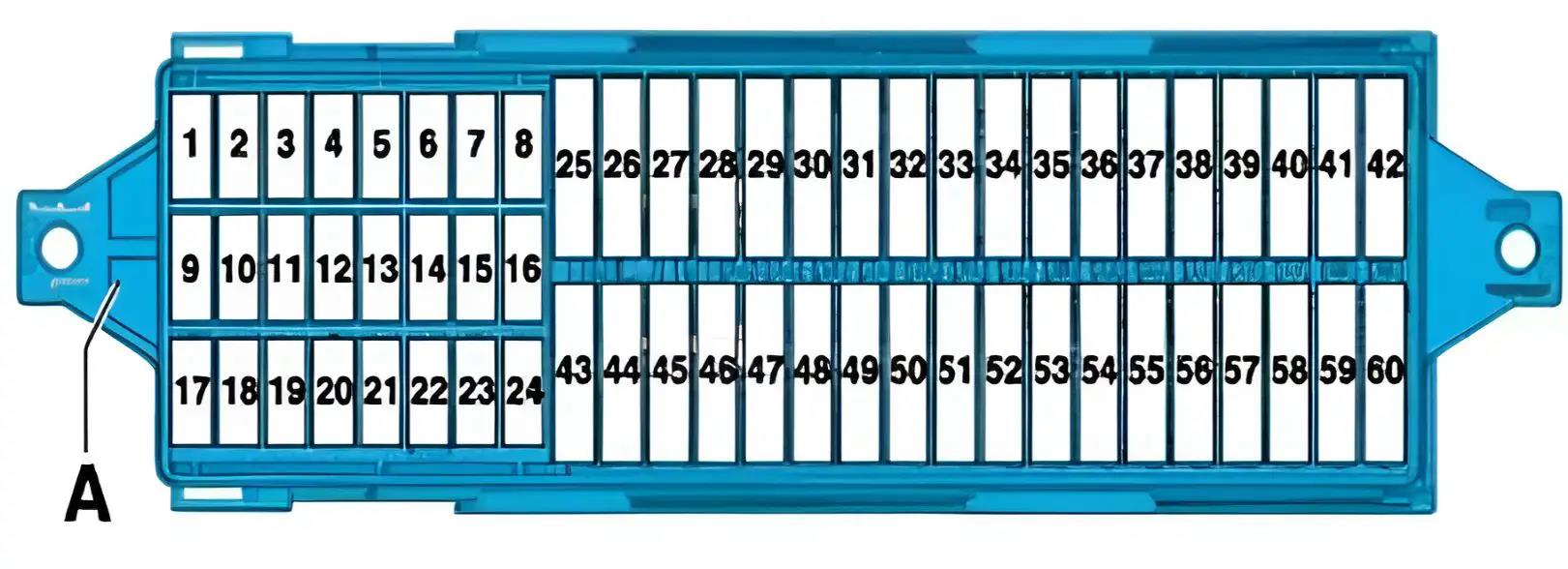

Schéma

n° | Affectation des fusibles | Ampères
1-8. | Vide
9. | -Véhicules spéciaux- : connecteur, 10 pôles -T10l- , broche 4 (interface pour fonctions spéciales), connecteur 4 pôles -T4aa- , broche 1 3) | 10A
10. | Relais de pompe à carburant -J17-, relais principal -J271-, appareil de commande pour le fonctionnement du moteur à gaz -J659-, relais d'alimentation électrique borne 50 -J682-, relais de démarreur 1 -J906-, stabilisateur de tension -J532-, interface de bus de données de diagnostic -J533-, appareil de commande du moteur -J623- | 5A
11. | Unité de commande pour l'aide au stationnement -J446- et unité de commande pour le pilote automatique de stationnement -J791- | 5A
12. | -Véhicules spéciaux- : rétroviseur avec taximètre -G511-, taximètre -G41- / -Véhicules spéciaux- 3) : Connecteur 2 pôles -T2ac- , broche 1 ; connecteur 28 pôles -T28b- , broche 13 / -Véhicules spéciaux- 4) : connecteur 8 pôles -T8k- , broche 8 ; connecteur 28 pôles -T28a- , broche 20 ; connecteur 28 pôles -T28b- , broche 20 | 5A / 10A 3) / 20A 4)
13. | Interrupteur de feux stop -F- 3) ; Interrupteur de correction des phares -E102- ; Bouton de démarrage/arrêt -E693- ; Bouton de contrôle de la pression des pneus -E492- ; Bouton de désactivation de l'ASR et de l'ESP -E256- ; Unité de commande de la direction assistée -J500- ; Unité de commande de la détection de la remorque -J345- ; Unité de commande des quatre roues motrices -J492- ; Unité de commande ABS -J104- ; Unité de commande du capteur de sélecteur -J587- ; Unité de transmission mécatronique DSG -J743- ; Servomoteur du correcteur de phares gauche -V48- ; Servomoteur du correcteur de phares droit -V49- ; Unité de commande du système d'éclairage adaptatif et du correcteur de phares -J745- | 7. 5A
14. | Commutateur de feux de recul -F4- ; Débitmètre d'air massique -G70- ; Relais de fonctionnement en mode chauffage auxiliaire -J485- ; Unité de commande du combiné d'instruments -J285- ; Résistance chauffante de ventilation du carter moteur -N79- ; Électrovanne d'adsorption 1 -N80- ; Connecteur de diagnostic -U31- ; Connecteur à 16 broches -T16- (broche 1) | 10A
15. | module de commande d'airbag -J234- ; témoin de désactivation de l'airbag passager -K145- | 5A
16. | commutateur d'éclairage -E1- ; sélecteur de chauffage et de mode -E16- ; capteur de pollution atmosphérique -G238- ; capteur de haute pression -G65- ; capteur de niveau et de température d'huile -G266- ; rétroviseur intérieur électrochrome -Y7- | 5A
17. | vide
18. | Véhicules spéciaux- : Télécommande pour système d'alarme antivol de taxi -J601- ; connecteur 10 pôles -T10l-pôle 6 (interface pour fonctions spéciales) | 10A
19. | Véhicules spéciaux- : Radio -R8- ; Rétroviseur avec taximètre -G511- ; Unité de télécommande pour système d'alarme antivol de taxi -J601- ; Taximètre -G41- ; Imprimante -R98- ; connecteur 10 pôles -T10l-pôle 7 (interface pour fonctions spéciales) | 10A
20. | Allume-cigare VW Caddy à partir de 11.2012 7) | 20A
21. | Commutateur d'éclairage -E1- ; Sélecteur de chauffage et de mode de fonctionnement -E16- ; Capteur de pluie et de luminosité -G397- ; Relais de chauffage de lunette arrière -J9- ; Unité de commande Climatronic -J255- ; Unité de commande de climatisation -J301- ; Relais d'avertisseur sonore -J413- ; Récepteur de signaux radio pour chauffage liquide additionnel -R149- ; Unité de commande du capteur de sélection -J587- ; Connecteur de diagnostic -U31-, connecteur 16 pôles -T16 pôles 16 ; Interrupteur d'éclairage de cabine -E599- (Camper) ; Feu arrière de cabine -W43- (Camper) | 10A
22. | Appareil de commande du réseau de bord -J519- (T52b/42) 2) | 10A
23. | -Véhicules spéciaux- : Commutateur d'éclairage intérieur de taxi -E115- ; Commutateur de plaque de taxi -E138- ; Connecteur 10 pôles -T10l- Pin 1 (interface pour fonctions spéciales) 5A / - Véhicules spéciaux : Connecteur 3 pôles -T3ak- Pin 1 3) ; Relais de feux clignotants -J630- 4) 10A | 5A / 10A
24. | capteur de sécurité habitacle -G273- ; capteur d'inclinaison cabine -G384- ; capteur de sécurité alarme -G578- ; buzzer d'alarme -H12- ; unité de commande du réseau de bord -J519- (T52c/1) | 5A
25. | unité d'alimentation pour le phare gauche -J667- | 10A
26. | unité d'alimentation pour le phare droit -J668- | 10A
27. | Vide
28. | prise 12V 3 -U19- dans le compartiment de chargement | 20A
29. | moteur d'essuie-glace arrière -V12- | 15A
30. | Vide
31. | sélecteur de chauffage et de mode de fonctionnement -E16- ; résistance chauffante pour gicleur de lavage gauche -Z20- ; résistance chauffante pour gicleur de lavage droit -Z21- | 5A
32. | Vide
33. | panneau de commande de climatisation -J301- ; sélecteur de chauffage et de mode de fonctionnement -E16- | 40A
34. | Vide
35. | -Véhicules spéciaux- 3) : Lampe fluorescente pour l'éclairage de la partie arrière de l'habitacle du toit surélevé -W41- et lampe fluorescente pour l'éclairage de la partie centrale de l'habitacle du toit surélevé -W42- | 10A
36. | Vide
37. | Vide
38. | Vide
39. | Véhicules spéciaux : connecteur à 10 pôles -T10ai- , broche 1 3) 20A / Véhicules spéciaux : connecteur à 4 pôles -T4ad- , broche 1 4) 30A | 20A / 30A
40. | Unité de commande de détection de remorque -J345- | 20A
41. | Unité de commande de détection de remorque -J345- | 20A
42. | Contrôleur de détection de remorque -J345- | 20A
43. | Relais de pompe à essence -J17- ; Relais de pompe à carburant électrique 2 -J49- ; Pompe à carburant supplémentaire -V393- | 15A
44. | Contrôleur de ventilateur d'air d'admission -J126- ; Ventilateur d'air d'admission -V2- | 40A
45. | Relais de lave-phares -J39- ; Pompe de lave-phares -V11- | 20A
46. | Appareil de commande du réseau de bord -J519- (T52b/42) 1) ; Lampe de sac marin -W6- ; Lampe de coffre -W3- ; Lampe de l'espace passager -W1- ; Lampe de l'espace passager -W43- 10A / Appareil de commande de la porte du conducteur -J386- 2) 30A | 10A / 30A
47. | Allume-cigare dans l'habitacle Fusible avant 11.2012 -U1- 6) ; Contact X relais -J59- 7) 8) ; Boîte à fusibles C -SC- (-SC28- à -SC33- ) 7) 8) | 30A
48. | Unité de contrôle du chauffage du siège avant -J774- | 30A
49. | Unité de contrôle de la porte passager -J387- ; Unité de contrôle de la porte conducteur -J386- 1) | 30A
50. | Unité de contrôle du réseau de bord -J519- (T52b/1) ; Moteur d'essuie-glace arrière -V12- ; Pompe de lave-glace et de lave-vitre arrière -V59- ; Pompe de lave-glace -V5- | 20A
51. | Relais d'alimentation de la remorque -J941- ; prise TCU -U10- (T13/10) 15A / -Véhicules spéciaux- : connecteur 10 pôles -T10ai- broche 4 ; connecteur 10 pôles -T10ai- broche 5 30A | 15A / 30A
52. | relais de chauffage de la lunette arrière -J9- ; élément chauffant de la lunette arrière, porte battante gauche -Z26- ; élément chauffant de la lunette arrière -Z1- ; élément chauffant de la lunette arrière, porte battante droite -Z27- ; relais de ventilateur d'air d'alimentation -J13- ; ballast de ventilateur d'air d'alimentation avec sécurité de surchauffe -N24- ; ventilateur d'air d'alimentation -V2- | 25A
53. | Prise 12V -U5- à l'arrière de la console centrale 15A 6) et prise 12V 2 -U18- dans la paroi latérale arrière gauche | 20A 7) | 15A 6) / 20A 7)
54. | -Véhicules spéciaux- 4) : Relais de commutation 1 du ventilateur de toit -J180- | 15A
55. | -Véhicules spéciaux- 4): : Connecteur 8 pôles -T8m- Pin 4 et connecteur 8 pôles -T8n- Pin 4 | 15A
56. | Vide
57. | Unité de commande du combiné d'instruments -J285- 5) et unité de commande de la colonne de direction -J527- 5) | 5A
58. | Unité de commande électronique du téléphone mobile -J412- 5) | 5A
59. | Véhicules spéciaux- : interrupteur des feux de jour -E652- ; interrupteur de démarrage du moteur -E489- ; interrupteur de la radio -E72- ; enregistreur de données d'urgence -J754- | 5A
60. | Véhicules spéciaux- : Connecteur à 3 pôles -T3al-, broche 1 | 30A

Remarque : 1) jusqu'en avril 2011 ; 2) depuis mai 2011 ; 3) jusqu'en octobre 2011 ; 4) depuis novembre 2011 ; 5) uniquement pour les véhicules avec système start-stop ; 6) jusqu'en octobre 2012 ; 7) depuis novembre 2012 ; 8) uniquement pour les véhicules avec Climatronic.

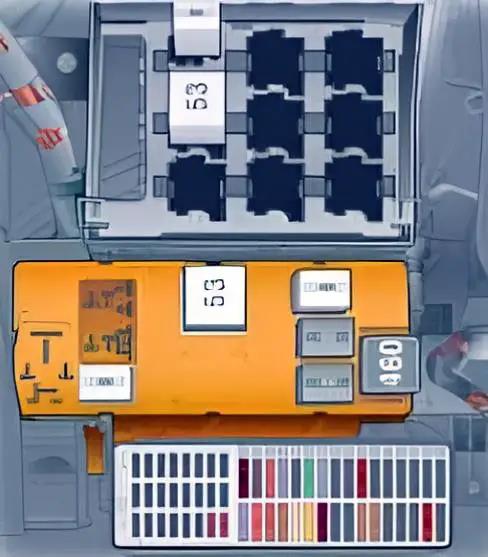

Boîte à relais n° 1

Elle se trouve au-dessus de la boîte à fusibles. N° 3 sur la photo au début de cet article.

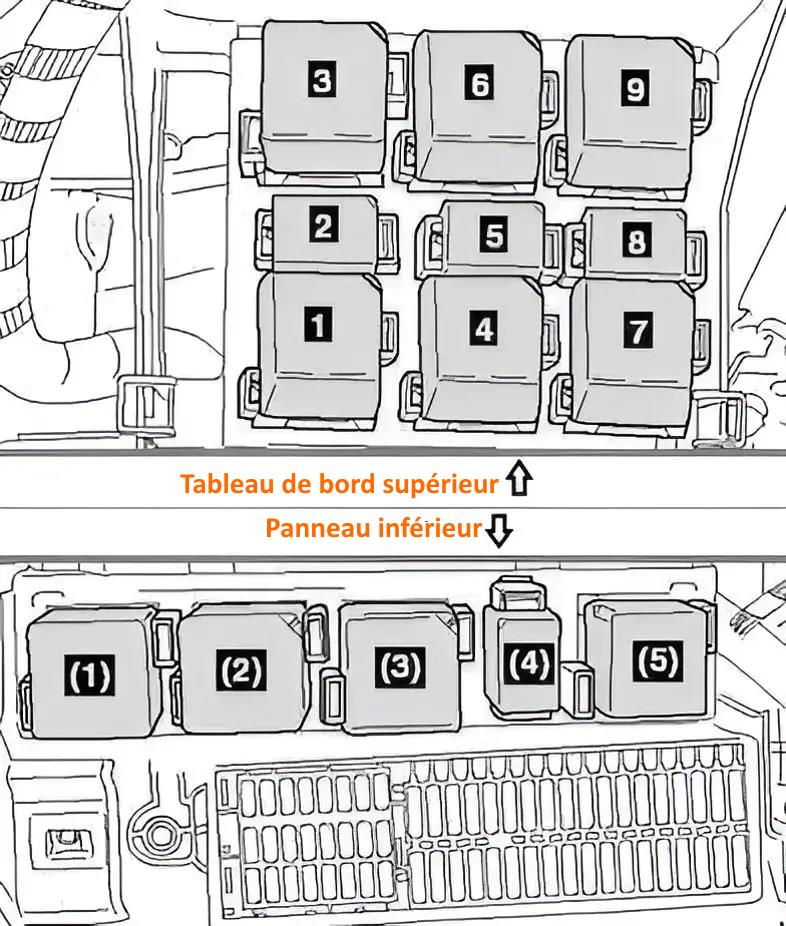

Plan

nº | Affectation des relais
Plaque inférieure
1. | Relais pour contact de décharge X -J59- (644) (jusqu'en octobre 2011) / Relais pour fonctionnement en mode de chauffage autonome -J485- (645) (à partir de novembre 2011)
2. | Relais d'alimentation électrique borne 15 -J329- (645) (jusqu'à octobre 2011) / Relais pour puissance de chauffage élevée -J360- (644) (à partir de novembre 2011)
3. | Relais pour chauffage de la lunette arrière -J9- (645) (avant octobre 2011) / Relais pour puissance de chauffage faible -J359- (645) (à partir de novembre 2011)
4. | Relais de ventilateur d'air d'admission -J13- (646) / Relais d'alimentation de la remorque -J941- (646) (à partir de mai 2012, conduite à droite uniquement)
5. | Relais de démarrage 2 -J907- (507) (jusqu'en octobre 2011) / Relais de clignotant -J630- (645) (à partir de novembre 2011) / Relais d'alimentation de la remorque -J941- (646) (à partir de mai 2012, conduite à gauche uniquement)
Tableau de commande supérieur
1. 1. | Relais d'avertisseur sonore -J413- (646)
1.2. | Relais de lave-phares -J39- (646)
2. | Relais de pompe à essence Volkswagen Caddy -J17- (646)
3. | Relais pour l'alimentation en tension borne 50 -J682- (645) / Relais de démarreur 1 -J906- (645) (à partir de novembre 2011)
4. | Relais pour le fonctionnement du chauffage auxiliaire -J485- (645) (jusqu'en octobre 2011) / Relais pour le contact de décharge X -J59- (644) (à partir de novembre 2011) / Relais de dégivrage de la lunette arrière -J9- (645) (à partir de mai 2012)
5. | Conduite de pression du relais d'alimentation en carburant -J643- (646)
6. | Relais de démarrage 2 -J907- (507) (à partir de novembre 2011)
7. | Relais de puissance haut chauffage -J360- (644) (jusqu'en octobre 2011) / Relais d'alimentation électrique borne 15 -J329- (645) (à partir de novembre 2011)
8. | Relais de pompe à carburant électrique 2 -J49- (646) / Relais de coupure de pompe à carburant -J333- (646)
9. | Relais de faible puissance de chauffage -J359- (645) (avant octobre 2011) / Relais de dégivrage de la lunette arrière -J9- (645) (à partir de novembre 2011) / Relais de délestage de contact X -J59- (à partir de mai 2012)

Boîte de relais n° 2

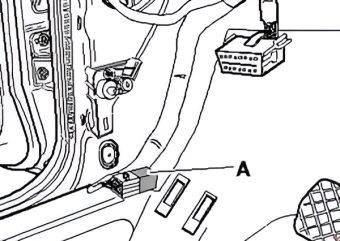

Située dans l'espace pour les pieds du conducteur (n° 4 dans l'illustration au début de cet article).

• Relais de commutation 1 du ventilateur de toit -J180-
• Unité de télécommande du système d'alarme antivol du taxi -J601-

Dans le compartiment moteur

Il y a deux blocs qui sont responsables de la protection des circuits électriques du véhicule.

Boîte à fusibles

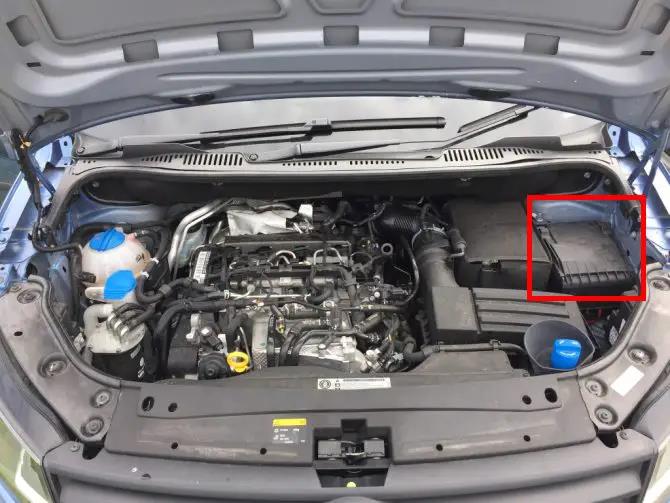

Elle se trouve à côté de la batterie, derrière le couvercle de protection.

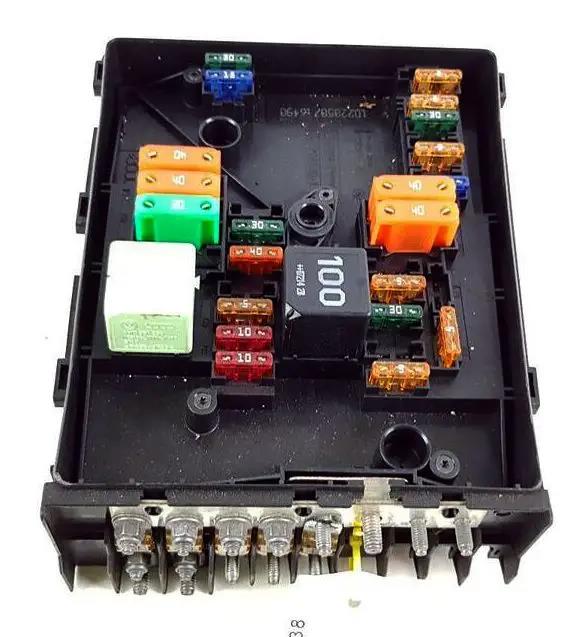

Vue générale.

Schéma d'affectation

N° | Tableau des fusibles | Ampères
SB1. | Vide
SB2. | Calculateur mécatronique pour commande DSG -J743- | 30A
SB3. | Calculateur de réseau de bord -J519- (T52a/24) / Calculateur de batterie -J367- | 5A
SB4. | Unité de contrôle ABS -J104- / Unité hydraulique ABS -N55- | 20A
SB5. | Unité de contrôle mécatronique DSG -J743- | 15A
SB6. | Unité de commande de la colonne de direction -J527- / Unité de commande du combiné d'instruments -J285- | 5A
SB7. | Relais de puissance borne 15 -J329- / Boîte à fusibles de l'habitacle (fusibles #9 à #16 et #25 à #27) | 40A
SB8. | Unité de commande de l'écran du système de radionavigation -J503- ; unité principale -R- ; stabilisateur de tension -J532-3) ; unité de commande de l'écran du système de radionavigation -J503- ; unité principale -R- ; fusibles #57 et #58 dans la boîte à fusibles de l'habitacle | 15A
SB9. | Relais principal -J271- / Unité de commande de l'électronique de contrôle du téléphone mobile -J412- 4) | 5A
SB10. | Appareil de commande du moteur -J623- ; relais de puissance de l'électronique du moteur -J757- | 5A
SB11. | Unité de contrôle du chauffage additionnel -J364- | 30A
SB12. | Interface de bus de données de diagnostic -J533- | 5A
SB13. | Unité de contrôle moteur -J623- 15A (essence) ou Unité de contrôle moteur -J623- 30A (diesel) | 15A / 30A
SB14. | Régulateur de pression de carburant -N276- (diesel) et vanne de dosage de carburant -N290- (diesel) 15A / Bobine d'allumage -N152-, Bobine d'allumage 1 avec étage final -N70-, Bobine d'allumage 2 avec étage final -N127-, Bobine d'allumage 3 avec étage final -N291-, Bobine d'allumage 4 avec étage final -N292- 20A | 15A / 20A
SB15. | Relais de puissance pour faible puissance de chauffe -J359- (diesel), Relais de puissance pour forte puissance de chauffe -J360- (diesel), Relais de pompe à carburant -N17-, Relais pour pompe à carburant électrique 2 -J49-, Centrale de commande des bougies de préchauffage -J179- 5A- /// Elément chauffant de la sonde lambda -Z19-, Elément chauffant de la sonde lambda 1 après neutraliseur -Z29-, Relais de puissance de chauffage basse -J359-, Relais de puissance de chauffage haute -J360-, Relais d'arrêt de la pompe à carburant -J333- 2), Vanne d'alimentation en gaz 1 -N366- 1), Vanne d'alimentation en gaz 2 -N367- 1), Vanne d'alimentation en gaz 3 -N368- 1), Vanne d'alimentation en gaz 4 -N369- 1) 10A /// Vanne haute pression pour fonctionnement au gaz -N372- 2), Vanne pour bouteille de gaz -N495- 2), capteur pour indicateur de réserve de carburant -G707- 2), vanne d'alimentation en gaz 1 -N366- 2), vanne d'alimentation en gaz 2 -N367- 2), vanne d'alimentation en gaz 3 -N368- 2), vanne d'alimentation en gaz 4 -N369- 2) 15A | 5A / 10A / 15A
SB16. | Calculateur de réseau de bord -J519- (T52c/42), Ampoule feu antibrouillard droit -L23-, Ampoule feu antibrouillard gauche -L46- ou Ampoule feu antibrouillard droit -L47-, Ampoule système d'éclairage adaptatif phare droit -L149-, Ampoule feu de jour droit -L175-, Ampoule feu de position avant gauche -M1-, Ampoule feu de position arrière droit -M2-, Ampoule feu stop gauche -M9-, Ampoule feu clignotant avant droit -M7-, Ampoule feu clignotant arrière gauche -M6-, Ampoule feu de croisement droit -M31-, Ampoule clignotant côté gauche -M18-, Ampoule feu stop supérieur -M25-, Ampoule feu de recul droit -M17-, Ampoule feu de route droit -M32- | 30A
SB17. | Relais d'avertisseur sonore -J413- | 15A
SB18. | Appareil de commande pour véhicules spéciaux -J608- | 30A
SB19. | Appareil de commande pour moteur d'essuie-glace -J400- | 30A
SB20. | vanne d'arrêt du réservoir de carburant 1 -N361- 1), vanne d'arrêt du réservoir de carburant 2 -N362- 1), vanne d'arrêt du réservoir de carburant 3 -N363- 1), vanne d'arrêt du réservoir de carburant 4 -N429- 1), vanne d'arrêt du réservoir de carburant 5 -N430- 1), pompe de circulation du liquide de refroidissement -V50- | 10A
SB21. | élément chauffant sonde lambda -Z19- (diesel) 10A / calculateur pompe à carburant -J538-, 15 élément chauffant sonde lambda -Z19-, élément chauffant sonde lambda 1 après neutraliseur -Z29- 15A | 10A / 15A
SB22. | Capteur de position de pédale d'embrayage -G476-, interrupteur de feu stop -F- 5) | 5A
SB23. | Relais de pompe du système de refroidissement auxiliaire -J496- 5A / Débitmètre d'air -G70- (diesel), Electrovanne de limitation de pression du compresseur -N75- (diesel), Vanne d'inversion de corps de chauffe du système de recyclage des gaz d'échappement -N345- (diesel), Centrale de commande pour fonctionnement au gaz -J659-, Relais de vanne d'arrêt -J908- 1), Vanne haute pression pour fonctionnement au gaz -N372- 1) 10A / Régulateur de pression de carburant -N276- 15A | 5A / 10A / 15A
SB24. | Commande de ventilateur de radiateur -J293-, relais de pompe à air secondaire -J299-, relais de pompe de système de refroidissement en option -J496-, électrovanne d'adsorption 1 -N80-, vanne de régulation du liquide de refroidissement -N515-, Vanne de modification de la géométrie du collecteur d'admission -N156-, pompe de circulation du liquide de refroidissement 2 -V178-, buse de cylindre 1 -N30- 1), buse de cylindre 2 -N31- 1), buse de cylindre 3 -N32- 1), buse de cylindre 4 -N33- 1) | 10A
SB25. | Pompe hydraulique ABS -V64- / Centrale de commande ABS -J104- | 40A
SB26. | calculateur de réseau de bord -J519- (T52a/1), ampoule système d'éclairage adaptatif gauche -L148-, ampoule feu antibrouillard gauche -L22-, ampoule feu antibrouillard gauche -L46- ou feu antibrouillard droit -L47-, ampoule feu de jour gauche -L174-, ampoule feu de position avant droit -M3-, Ampoule pour feu de recul gauche -M16-, feu clignotant avant gauche -M5-, feu clignotant arrière droit -M8-, ampoule pour feu de stop droit -M10-, ampoule pour feu de position arrière gauche -M4-, ampoule pour feu de croisement gauche -M29-, ampoule pour feu clignotant droit -M19-, ampoule pour feu de route gauche -M30- | 30A
SB27. | Moteur de pompe à air secondaire -V101- 40A / Centrale de commande des bougies de préchauffage -J179- 50A | 40A / 50A
SB28. | Vide
SB29. | Fusibles #18, 19 dans la boîte à fusibles du compartiment passager 30A / Fusibles #35, 39, 54, 55, 59, 60 dans la boîte à fusibles du compartiment passager 50A | 30A / 50A
SB30. | Boîte à fusibles de l'habitacle (protection des circuits #40 à #42) | 50A
N° | Relais
A1. | Relais principal -J271- (100/ 458), relais d'alimentation pour l'électronique du moteur -J757- (100/ 458)
A2. | Relais de vanne d'arrêt de gaz -J908- (100), relais de pompe de refroidissement auxiliaire -J496- (100), relais de pompe à air secondaire -J299- (100), cavalier -TV23-.

Remarque : 1) modèles avec moteur BSX uniquement ; 2) modèles avec moteur CHGA uniquement ; 3) modèles avec start-stop uniquement ; 4) modèles sans start-stop uniquement ; 5) à partir de novembre 2011.

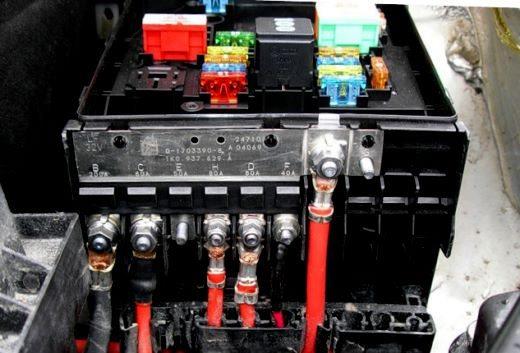

Fusibles de puissance

n° 1 sur la photo au début de cet article.

Ils se trouvent à l'extrémité de l'unité principale.

Plan

No | Description | Ampères
SA1. | Alternateur -C- | 150A
SA2. | Boîtier de commande de la direction assistée -J500- / Moteur de la direction assistée électrique -V187- | 80A
SA3. | Boîtier de commande du ventilateur de refroidissement -J293- | 50A
SA4. | Relais de délestage des contacts X -J59- / Boîte à fusibles de l'habitacle (protection des circuits électriques n° 28 à n° 33) | 80A
SA5. | Boîte à fusibles de l'habitacle (protection des circuits n° 20 à n° 24 et n° 43 à n° 53) | 80A
SA6. | Relais de puissance pour faible puissance de chauffage -J359- | 40A
SA7. | Relais de puissance pour puissance de chauffage élevée -J360- | 80A
