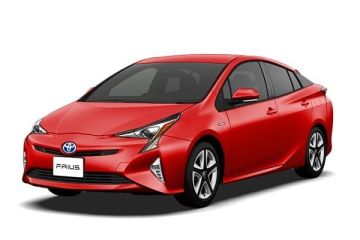

La Prius IV est une berline hybride produite par le constructeur japonais Toyota entre 2015 et 2022. Dans cet article, nous détaillons les schémas des fusibles de la Toyota Prius (quatrième génération ; code châssis XW50 ; plateforme TNGA). Années de production : 2015, 2016, 2017, 2018, 2019, 2020, 2021 et 2022.
Vous trouverez ici les emplacements, les affectations et les illustrations des boîtes à fusibles. Les mentions « Allume-cigare » et « Radio » sont indiquées en gras pour faciliter votre recherche.
Dans l'habitacle

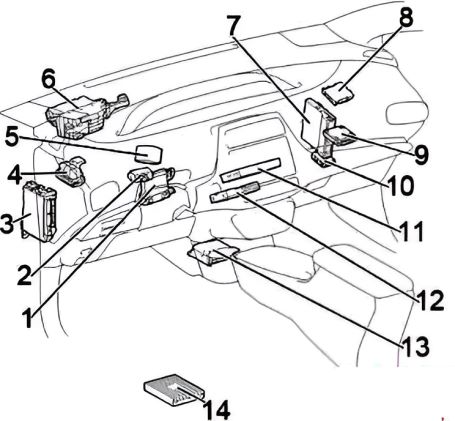

Emplacement des composants : 1. Amplificateur de climatisation, 2. Relais d'essuie-glace, 3. Boîte à fusibles et calculateur d'habitacle (ECU Main Body), 4. Bloc relais, 5. Calculateur de direction assistée électrique (EPS), 6. Calculateur du combiné d'instruments, 7. Calculateur du système hybride, 8. Calculateur d'aide au stationnement, 9. Calculateur d'aide à la conduite, 10. Boîtier de passerelle réseau (Gateway), 11. Calculateur de navigation, 12. Émetteur-récepteur télématique, 13. Calculateur d'airbags (SRS), 14. Amplificateur audio.
Boîte à fusibles
Repère n° 3 sur l'illustration en début de section.
Photo d'exemple

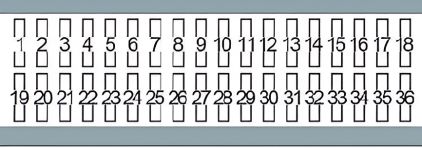

Schéma
N° | Affectation | Intensité
1. | Climatisation, régulateur de vitesse, verrouillage centralisé, système de volets d'air actifs, système hybride, calculateur de carrosserie (réseau CAN), lève-vitres électriques, rétroviseurs électriques, verrouillage du levier de vitesses, système antivol, système de surveillance de la pression des pneus (TPMS), avertisseur sonore piéton | 7,5 A
2. | Commande d'ouverture du coffre, régulateur de vitesse, système d'ouverture et de démarrage intelligent (Smart Key), système hybride, antidémarrage, verrouillage du levier de vitesses, système de démarrage, verrouillage de la colonne de direction, avertisseur sonore piéton, télécommande sans fil | 5 A
3. | Verrouillage centralisé, commande d'ouverture du coffre, système d'ouverture et de démarrage intelligent (Smart Key), antidémarrage, système de démarrage, verrouillage de la colonne de direction, télécommande sans fil | 20 A
4. | Feux stop, système ABS, commande d'ouverture du coffre, régulateur de vitesse, régulateur de vitesse adaptatif (ACC), système d'ouverture et de démarrage intelligent (Smart Key), système hybride, antidémarrage, verrouillage du levier de vitesses, système de démarrage, verrouillage de la colonne de direction, système antipatinage (TRC), avertisseur sonore piéton, contrôle de stabilité du véhicule (VSC), télécommande sans fil | 7,5 A
5. | Commande d'ouverture du coffre, système d'ouverture et de démarrage intelligent (Smart Key), antidémarrage, système de démarrage, verrouillage de la colonne de direction, télécommande sans fil | 7,5 A
6. | Clignotants et feux de détresse, commande d'ouverture du coffre, combiné d'instruments, système d'ouverture et de démarrage intelligent (Smart Key), antidémarrage, système de démarrage, verrouillage de la colonne de direction, télécommande sans fil | 10 A
7. | Éclairage intérieur, feux de position | 5 A
8. | Feux de position, projecteurs antibrouillard avant, feux antibrouillard arrière, éclairage des instruments | 10 A
9. | Lève-vitres électriques | 20 A
10. | Lève-vitres électriques | 20 A
11. | Prise accessoires (Allume-cigare) | 15 A
12. | Emplacement vide
13. | Essuie-glace et lave-glace avant, essuie-glace et lave-glace arrière | 15 A
14. | Essuie-glace et lave-glace arrière | 15 A
15. | Système ABS, climatisation, système audio, rétroviseur intérieur électrochrome, allumage automatique des feux, commande d'ouverture du coffre, écran multifonction, système de surveillance des angles morts (BSM), combiné d'instruments, régulateur de vitesse, verrouillage centralisé, superverrouillage, régulateur de vitesse adaptatif (ACC), système d'ouverture et de démarrage intelligent (Smart Key), projecteurs antibrouillard avant, essuie-glace automatique (capteur de pluie), projecteurs, correcteur d'assiette des projecteurs, système hybride, éclairage, antidémarrage, aide au stationnement intelligente, éclairage intérieur, alerte de franchissement de ligne (LDA), arrêt automatique des clignotants, avertisseur sonore (klaxon), rétroviseurs dégivrants, calculateur de carrosserie (réseau CAN), système de navigation, lève-vitres électriques, système de sécurité pré-collision (PCS), feux antibrouillard arrière, lunette arrière dégivrante, rétroviseurs électriques, témoin de non-bouclage des ceintures, sièges chauffants, verrouillage du levier de vitesses, toit ouvrant, système de démarrage, verrouillage de la colonne de direction, feux de position, système antivol, système de surveillance de la pression des pneus (TPMS), système antipatinage (TRC), avertisseur sonore piéton, contrôle de stabilité du véhicule (VSC), télécommande sans fil | 10 A
16. | Feux de recul, système audio, écran multifonction, système de navigation | 7,5 A
17. | Système ABS, système antipatinage (TRC), contrôle de stabilité du véhicule (VSC) | 5 A
18. | Emplacement vide
19. | Feux antibrouillard arrière | 7,5 A
20. | Prise de diagnostic (OBD) | 7,5 A
21. | Éclairage intérieur, commande d'ouverture du coffre, système d'ouverture et de démarrage intelligent (Smart Key), antidémarrage, système de démarrage, verrouillage de la colonne de direction, télécommande sans fil | 7,5 A
22. | Commande d'ouverture du coffre, système d'ouverture et de démarrage intelligent (Smart Key), antidémarrage, système de démarrage, verrouillage de la colonne de direction, télécommande sans fil | 7,5 A
23. | Emplacement vide
24. | Système ABS, climatisation, système audio, allumage automatique des feux, commande d'ouverture du coffre, écran multifonction, combiné d'instruments, régulateur de vitesse, verrouillage centralisé, superverrouillage, régulateur de vitesse adaptatif (ACC), calculateur moteur, système d'ouverture et de démarrage intelligent (Smart Key), direction assistée électrique (EPS), projecteurs antibrouillard avant, commande d'ouverture de la trappe à carburant, système de volets d'air actifs, projecteurs, correcteur d'assiette des projecteurs, système hybride, éclairage, antidémarrage, aide au stationnement intelligente, éclairage intérieur, alerte de franchissement de ligne (LDA), arrêt automatique des clignotants, avertisseur sonore (klaxon), système de navigation, lève-vitres électriques, système de sécurité pré-collision (PCS), feux antibrouillard arrière, rétroviseurs électriques, témoin de non-bouclage des ceintures, verrouillage du levier de vitesses, toit ouvrant, système d'airbags (SRS), système de démarrage, verrouillage de la colonne de direction, feux de position, système télématique, système antivol, système de surveillance de la pression des pneus (TPMS), système antipatinage (TRC), feux de détresse, avertisseur sonore piéton, contrôle de stabilité du véhicule (VSC), chargeur de smartphone sans fil, télécommande sans fil | 10 A
25. | Système ABS, système antipatinage (TRC), contrôle de stabilité du véhicule (VSC) | 5 A
26. | Système audio, écran multifonction, système de navigation | 15 A
27. | Lève-vitres électriques | 20 A
28. | Emplacement vide
31. | Système ABS, climatisation, système audio, allumage automatique des feux, commande d'ouverture du coffre, écran multifonction, combiné d'instruments, verrouillage centralisé, superverrouillage, système d'ouverture et de démarrage intelligent (Smart Key), projecteurs antibrouillard avant, projecteurs, correcteur d'assiette des projecteurs, éclairage, antidémarrage, éclairage intérieur, arrêt automatique des clignotants, avertisseur sonore (klaxon), calculateur de carrosserie (réseau CAN), système de navigation, prise accessoires, lève-vitres électriques, feux antibrouillard arrière, rétroviseurs électriques, témoin de non-bouclage des ceintures, toit ouvrant, système de démarrage, verrouillage de la colonne de direction, feux de position, système télématique, système antivol, système de surveillance de la pression des pneus (TPMS), système antipatinage (TRC), contrôle de stabilité du véhicule (VSC), chargeur de smartphone sans fil, télécommande sans fil | 5 A
32. | Climatisation, régulateur de vitesse adaptatif (ACC), projecteurs, correcteur d'assiette des projecteurs, éclairage, alerte de franchissement de ligne (LDA), rétroviseurs dégivrants, système de sécurité pré-collision (PCS), lunette arrière dégivrante, feux de position | 7,5 A
33. | Direction assistée électrique (EPS) | 5 A
34. | Système d'airbags (SRS), témoin de non-bouclage des ceintures | 10 A
35. | Système ABS, climatisation, système audio, allumage automatique des feux, commande d'ouverture du coffre, écran multifonction, combiné d'instruments, régulateur de vitesse, régulateur de vitesse adaptatif (ACC), calculateur moteur, système d'ouverture et de démarrage intelligent (Smart Key), direction assistée électrique (EPS), projecteurs antibrouillard avant, commande d'ouverture de la trappe à carburant, système de volets d'air actifs, projecteurs, correcteur d'assiette des projecteurs, système hybride, éclairage, antidémarrage, aide au stationnement intelligente, alerte de franchissement de ligne (LDA), arrêt automatique des clignotants, avertisseur sonore (klaxon), système de navigation, lève-vitres électriques, système de sécurité pré-collision (PCS), feux antibrouillard arrière, témoin de non-bouclage des ceintures, verrouillage du levier de vitesses, toit ouvrant, système d'airbags (SRS), système de démarrage, verrouillage de la colonne de direction, feux de position, système télématique, système antivol, système de surveillance de la pression des pneus (TPMS), système antipatinage (TRC), feux de détresse, avertisseur sonore piéton, contrôle de stabilité du véhicule (VSC), télécommande sans fil | 5 A
36. | Système ABS, régulateur de vitesse, régulateur de vitesse adaptatif (ACC), système hybride, calculateur de carrosserie (réseau CAN), verrouillage du levier de vitesses, système télématique, système antipatinage (TRC), avertisseur sonore piéton, contrôle de stabilité du véhicule (VSC) | 5 A
1. | Emplacement vide
2. | Lève-vitres électriques | 30 A
3. | Sièges électriques | 30 A
4. | Toit ouvrant | 30 A
Bloc relais

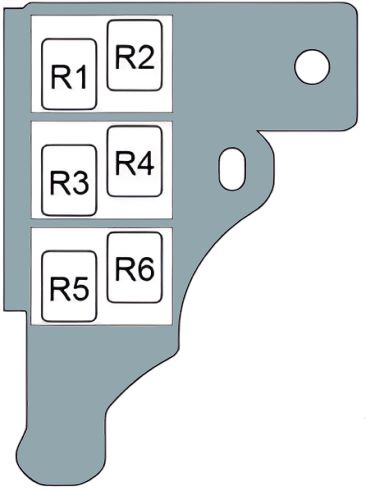

Repère N° 4 sur l'illustration en début de section.
N° | Affectation
R1. | (R/MIR (-))
R2. | (R/MIR (+))
R3. | Allumage (IG1 NO.4)
R4. | Emplacement vide
R5. | Projecteurs antibrouillard avant (FR FOG)
R6. | Conduite à droite (RHD) : système antivol (S-HORN) ou emplacement vide
Dans le compartiment moteur
Emplacement des composants : 1. Boîte à fusibles, 2. Bloc de fusibles de puissance (sur la batterie), 3. Calculateur de projecteur gauche, 4. Calculateur de projecteur droit, 5. Bloc relais, 6. Conduite à droite (RHD) : calculateur du système de freinage, 7. Onduleur / convertisseur, 8. Calculateur moteur, 9. Conduite à gauche (LHD) : calculateur du système de freinage.
Boîte à fusibles
Repère n° 1 sur l'illustration en début de section.

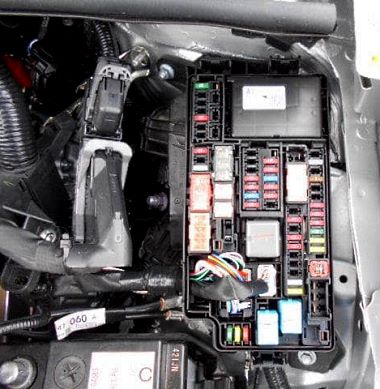

Exemple d'accès.

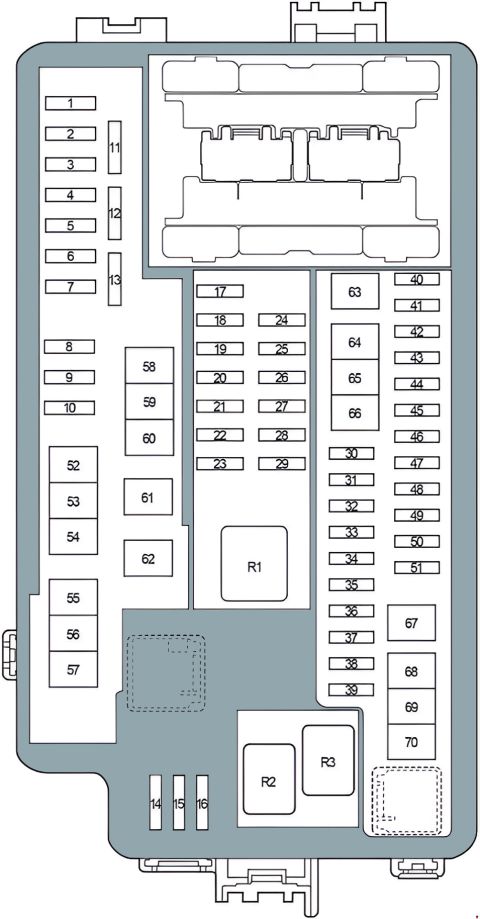

Schéma
N° | Affectation | Intensité
1. | Essuie-glace et lave-glace avant | 30 A
2. | Prise 12 V | 15 A
3. | Superverrouillage | 20 A
4. | Emplacement vide
5. | Calculateur moteur, commande d'ouverture de la trappe à carburant | 10 A
6. | Sièges chauffants | 20 A
7. | Emplacement vide
8. | Projecteurs antibrouillard avant | 10 A
9. | Prise de remorque | 20 A
10. | Calculateur moteur, climatisation, commande d'ouverture de la trappe à carburant | 25 A
11-17. | Emplacement vide
18. | Sièges chauffants | 10 A
19. | Sièges chauffants | 10 A
20. | Climatisation, motoventilateur de refroidissement, calculateur moteur, commande d'ouverture de la trappe à carburant | 10 A
21. | Calculateur moteur, commande d'ouverture de la trappe à carburant | 10 A
22. | Allumage, combiné d'instruments, calculateur moteur, commande d'ouverture de la trappe à carburant | 15 A
23. | Régulateur de vitesse, calculateur moteur, commande d'ouverture de la trappe à carburant, système hybride, verrouillage du levier de vitesses, avertisseur sonore piéton | 10 A
24. | Système hybride, régulateur de vitesse, régulateur de vitesse adaptatif (ACC), verrouillage du levier de vitesses, avertisseur sonore piéton | 10 A
25. | Régulateur de vitesse, régulateur de vitesse adaptatif (ACC), système hybride, verrouillage du levier de vitesses, avertisseur sonore piéton | 10 A
26. | Système hybride, régulateur de vitesse, verrouillage du levier de vitesses, avertisseur sonore piéton | 15 A
27. | Système hybride, régulateur de vitesse, verrouillage du levier de vitesses, avertisseur sonore piéton | 10 A
28. | Système hybride, régulateur de vitesse, verrouillage du levier de vitesses, avertisseur sonore piéton | 10 A
29. | Système hybride, régulateur de vitesse, verrouillage du levier de vitesses, avertisseur sonore piéton | 10 A
30. | Prise de remorque | 20 A
31. | Système antivol | 10 A
32. | Emplacement vide
33. | Calculateur moteur, commande d'ouverture de la trappe à carburant | 10 A
34. | Avertisseur sonore (klaxon), commande d'ouverture du coffre, système d'ouverture et de démarrage intelligent (Smart Key), antidémarrage, système de démarrage, verrouillage de la colonne de direction, télécommande sans fil | 10 A
35-37. | Emplacement vide
38. | Fusibles : « ECU-DCC NO.2 », « ECU-DCC NO.1 », « RADIO » | 25 A
39. | Calculateur moteur, motoventilateur de refroidissement, climatisation, commande d'ouverture de la trappe à carburant | 20 A
40. | Emplacement vide
41. | Fusibles : « ECU-IG2 NO.1 », « INJ » | 25 A
42. | Emplacement vide
43. | Régulateur de vitesse, système hybride, verrouillage du levier de vitesses, avertisseur sonore piéton | 5 A
44. | Système audio, écran multifonction, système de navigation, Radio | 10 A
45. | Emplacement vide
46. | Système ABS, système antipatinage (TRC), contrôle de stabilité du véhicule (VSC) | 10 A
47. | Système ABS, système antipatinage (TRC), contrôle de stabilité du véhicule (VSC) | 10 A
48. | Système télématique | 10 A
49. | Système hybride, régulateur de vitesse, verrouillage du levier de vitesses, avertisseur sonore piéton | 30 A
50. | Projecteur droit | 20 A
51. | Projecteur gauche | 20 A
52. | Lunette arrière dégivrante, rétroviseurs dégivrants | 50 A
53. | Chauffage auxiliaire (PTC) | 30 A
54. | Emplacement vide
55. | Climatisation | 40 A
56. | Chauffage auxiliaire (PTC) | 30 A
57. | Système ABS, système antipatinage (TRC), contrôle de stabilité du véhicule (VSC) | 30 A
58. | Emplacement vide
59. | Motoventilateur de refroidissement | 30 A
60. | Chauffage auxiliaire (PTC) | 50 A
61. | Motoventilateur de refroidissement | 30 A
62. | Système ABS, système antipatinage (TRC), contrôle de stabilité du véhicule (VSC) | 30 A
63. | Emplacement vide
64. | Système hybride, régulateur de vitesse, régulateur de vitesse adaptatif (ACC), verrouillage du levier de vitesses, avertisseur sonore piéton, fusibles : « INV W/PMP », « PCU FR », « BATT FAN », « PCU BUB/PCU RR », « IGCT NO.2 », « PM-IGCT » | 40 A
65. | Système ABS, système antipatinage (TRC), contrôle de stabilité du véhicule (VSC) | 30 A
66. | Système ABS, système antipatinage (TRC), contrôle de stabilité du véhicule (VSC) | 30 A
67. | Fusibles : « RELAIS IG2-NO.2 », « D/L », « ECU-B NO.1 », « ECU-B NO.2 », « HAZ », « STOP », « AM2 » | 50 A
68-70. | Emplacement vide
R1. | (IGCT)
R2. | (ENG W/PMP)
R3. | Relais d'avertisseur sonore (Klaxon)
Boîte à relais
Repère N° 5 sur l'illustration en début de section.
N° | Affectation | Intensité
1. | Rétroviseurs dégivrants, lunette arrière dégivrante | 10 A
2. | Feux de circulation diurne (DRL) | 10 A
R1. | Lunette arrière dégivrante (DEF)
R2. | Chauffage auxiliaire (PTC HTR NO.1)
R3. | Pompe à carburant (C/OPN)
R4. | Motoventilateur de refroidissement (FAN NO.3)
R5. | Motoventilateur de refroidissement (FAN NO.2)
R6. | Chauffage auxiliaire (PTC HTR NO.2)
R7. | Motoventilateur de refroidissement (FAN NO.1)
R8. | Emplacement vide
R9. | Emplacement vide
R10. | Chauffage auxiliaire (PTC HTR NO.3)
Fusibles de puissance
Ils sont situés sur la borne positive de la batterie (repère n° 2 sur l'illustration en début de section).
N° | Affectation | Intensité
1. | Relais ACC, relais TAIL, relais IG1-NO.2, relais IG1-NO.1, fusibles : « POWER », « P/SEAT », « S/ROOF », « DOOR R/R », « DOOR R/L », « DOOR », « FOG RR », « DOME », « OBD », « DOOR BACK » | 60 A
2. | Direction assistée électrique (EPS) | 80 A
3. | Fusibles : « J/B-AM », « FOG FR », « ENG W/PMP », « HTR », « ABS MTR NO.2 », « FAN NO.1 », « FAN NO.2 », « FUEL OPN », « P/OUTLET NO.2 », « PTC HTR NO.3 », « PTC HTR NO.2 », « PTC HTR NO.1 », « ABS-MAIN », « DOOR DBL/L », « WIPER », « S/HTR-MAIN », « TOWING-DC/DC », « DEF » | 120 A
4. | Fusibles : « HORN », « ETCS », « TOWING-B », « ABS MTR NO.1 », « S-HORN », « P CON MTR », « DCM/MAYDAY », « ABS NO.2 », « ABS NO.3 », « BATT-S », « ABS MTR NO.3 », « H-LP LH », « AMP », « H-LP RH », « J/B-B », « D/C CUT », « IGCT-IG », « EFI-MAIN », « IG2- MAIN », « DRL » | 140 A
