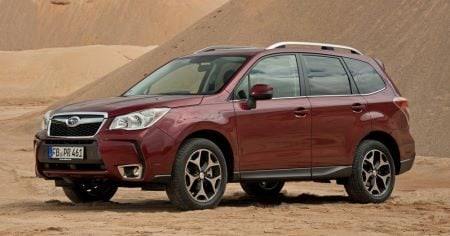

La Subaru Forester SJ a été lancée en novembre 2012. Au Japon, elle était proposée avec des moteurs quatre cylindres à opposition de deux litres développant 146 ch (198 N-m) et 276 ch (350 N-m). Aux États-Unis, il était également équipé d'un moteur de 2,5 litres développant 173 ch, et en Europe, d'un moteur diesel de deux litres développant 150 ch. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Subaru Forester (quatrième génération ; carrosseries SJ5, SJ9, SJG). Années de production 2012, 2013, 2014, 2015, 2016, 2017, 2018 et 2019.
Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » et « Pompe à carburant » sont indiqués en gras.
Dans le compartiment moteur
Situé sur le côté gauche.

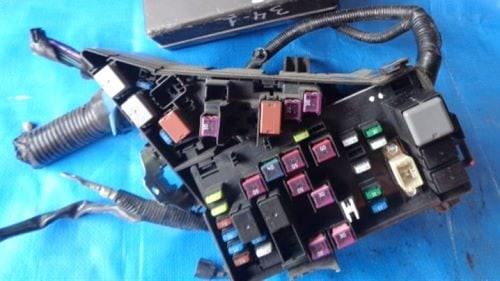

Vue générale.

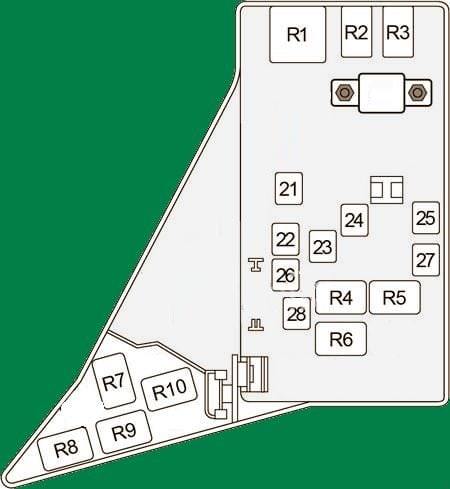

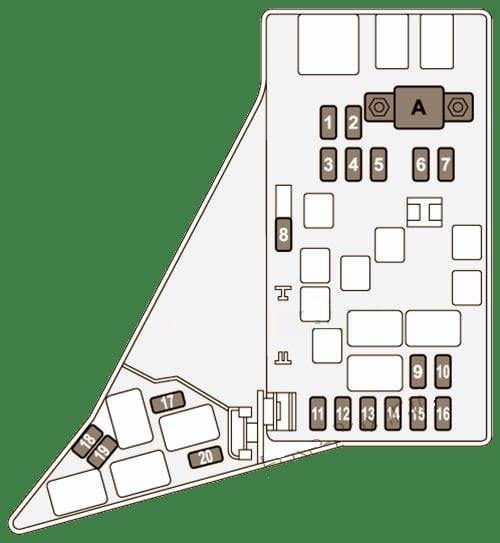

Schéma
N° | affectation | Ampères
A. | Fusible principal (modèles à moteur à essence)
1. | Unité du système VDC, unité du système ABS | 30A
2. | Ventilateur principal (ventilateur de radiateur) | 25A
3. | Ventilateur supplémentaire (ventilateur de radiateur) | 25A
4. | Non installé
5. | Système audio | 25A
6. | Ampoule des feux de croisement | 30A
7. | Ampoule pour feux de route | 15 A
8. | Circuit électrique pour l'alimentation électrique de secours | 20 A
9. | Klaxon | 15 A
10. | Chauffage des rétroviseurs, chauffage de la lunette arrière | 25 A
11. | Pompe à essence | 20 A
12. | Calculateur pour transmission à variation continue | 20 A
13. | Calculateur moteur | 7,5 A
14. | Clignotants et feux de détresse | 15 A
15. | Feux de position et relais d'éclairage | 15 A
16. | Alternateur | 7,5 A
17. | Soupape d'alimentation en air secondaire (modèles avec moteur essence turbocompressé)
18. | Non disponible
19. | Ampoule pour feux de croisement (côté droit) | 15 A
20. | Ampoule pour feux de croisement (côté gauche) | 15 A
21. | Boîte à fusibles dans le compartiment moteur | 50 A
22. | Fusibles dans l'habitacle : « 1 », « 8 », « 9 », « 17 » | 50 A
23. | Fusible dans l'habitacle : « 27 », « 28 », « 29 » | 50 A
24. | Commutateur de lève-vitre automatique | 30 A
25. | Relais débit d'air, capteur d'oxygène | 30 A
26. | Contacteur d'allumage, relais auxiliaire, relais IG1, relais 2IG | 40A
27. | sauf turbo : relais principal, relais IG, relais électronique du papillon des gaz 30A ou turbo : relais principal, relais IG, relais électronique de commande du papillon des gaz | 50A
28. | Relais auxiliaire, relais IG 2, fusible (habitacle) : « 7 » | 50 A
R1. | Ventilateur principal
R2. | Phares (feux de croisement)
R3. | Phares (feux de route)
R4. | Chauffage arrière
R5. | Vide
R6. | Relais klaxon
R7. | Feux de jour
R8. | Ventilateur supplémentaire
R9. | Embrayage compresseur de climatisation
R10. | Ventilateur principal 2
Dans l'habitacle

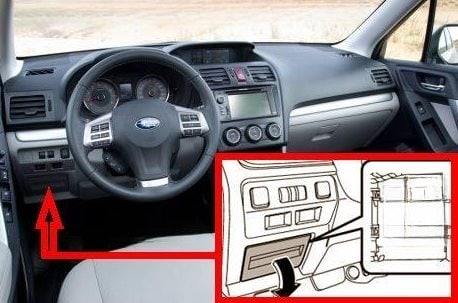

Côté conducteur, sur le bord inférieur du tableau de bord, derrière le cache en plastique.

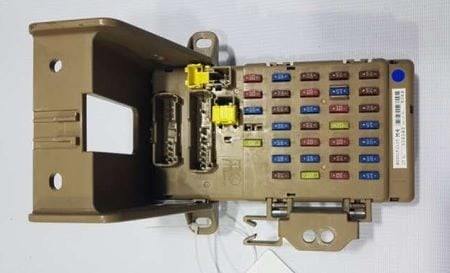

La photo est un exemple.

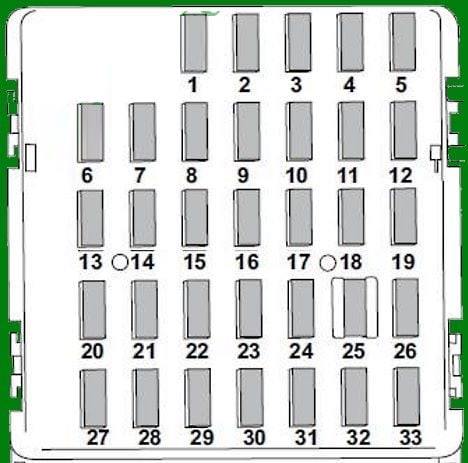

Schéma
N° | Description | Ampères
1. | Remorque, feu antibrouillard arrière | 20 A
2. | Non installé
3. | Actionneur de verrouillage de porte | 15 A
4. | Relais de dégivrage des balais d'essuie-glace | 10 A
5. | Horloge, combiné d'instruments | 10 A
6. | Télécommande pour le rétroviseur | 7,5 A
7. | Unité de commande centrale | 15 A
8. | Feux stop | 15 A
9. | Dégivrage des balais d'essuie-glace | 15 A
10. | Alimentation électrique (batterie) | 7,5 A
11. | Unité de commande des clignotants | 7,5 A
12. | Unité de commande du moteur, unité de commande centrale, unité de commande de la boîte de vitesses | 15 A
13. | Prise pour le raccordement d'appareils électriques supplémentaires (dans la console centrale), fusible allume-cigare Forester | 20 A
14. | Feux de recul, feux arrière combinés, feux de position avant | 15 A
15. | Éclairage du coffre, télécommande d'accès | 10 A
16. | Éclairage | 7,5 A
17. | Chauffage des sièges | 15 A
18. | Feux de recul | 10 A
19. | Feux de jour | 7,5 A
20. | Prise pour le raccordement d'appareils électriques supplémentaires (dans le tableau de bord) | 10 A
21. | Calculateur pour le système de démarrage et d'arrêt automatique du moteur, relais de démarrage | 7,5 A
22. | Bobinage du relais pour le chauffage de la lunette arrière, climatisation | 10 A
23. | Non installé
24. | Système de navigation (sur les modèles sans système Start-Stop automatique), système audio (sur les modèles sans système Start-Stop automatique) | 10 A
25. | Système d'airbags | 15 A
26. | Relais du ventilateur principal du radiateur, relais des lève-vitres électriques | 7,5 A
27. | Ventilateur de cabine | 15 A
28. | Ventilateur de cabine | 15 A
29. | Phares antibrouillard | 15 A
30. | Non installé
31. | Unité de commande centrale, calculateur pour la climatisation automatique | 7,5 A
32. | Embrayage | 7,5 A
33. | Calculateur ABS / système VDC | 7,5 A
Relais à l'arrière
R1. | Allumage (IG 2)
R2. | Accessoires
Il est également possible de placer des relais supplémentaires à côté du boîtier à fusibles principal, leurs cartes sont identiques.
N° | Affectation des relais
Unité n° 1
R1. | Débitmètre d'air, capteur d'oxygène
R2. | Commande électronique du papillon des gaz
R3. | Feux arrière et éclairage
R4. | Lève-vitres électriques
R5. | Démarreur 1
R6. | Coupure du démarreur (avec démarrage par bouton-poussoir)
R7. | Allumage IG1
R8. | Allumage IG2
R9. | Coupure du démarreur (en cas de démarrage par bouton-poussoir)
R10. | Vide
Unité n° 2
R1. | Pompe à essence (turbo)
R2. | Fermeture automatique
R3. | Principal
R4. | Allumage (IG)
R5. | Pompe à essence (sauf turbo)
R6. | Vide
R7. | Chauffage des sièges
R8. | Essuie-glaces / dégivrage
R9. | Vide
R10. | Phares antibrouillard.
Instructions vidéo pour accéder aux blocs de distribution.
