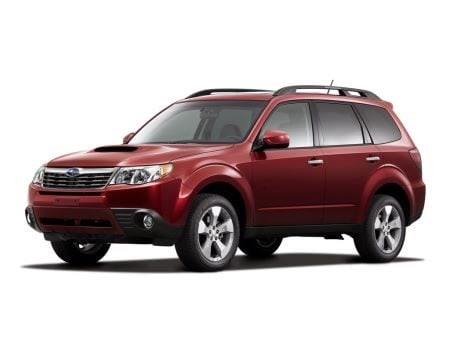

Le Subaru Forester est un SUV crossover compact japonais produit par Subaru depuis 1997, développé sur la plateforme de l'Impreza. Il est assemblé à l'usine de Gunma Yajima à Ota, au Japon. Dans cet article, nous allons examiner en détail l'emplacement des fusibles et des relais sur le Subaru Forester de troisième génération (châssis SH9L, SHJ, SHM). Années de production : 2007, 2008, 2009, 2010, 2011, 2012 et 2013.
Vous trouverez ci-dessous l'emplacement, l'affectation et les illustrations des boîtes à fusibles. Les mentions « Allume-cigare » et « Pompe à carburant » sont indiquées en gras.
Dans le compartiment moteur

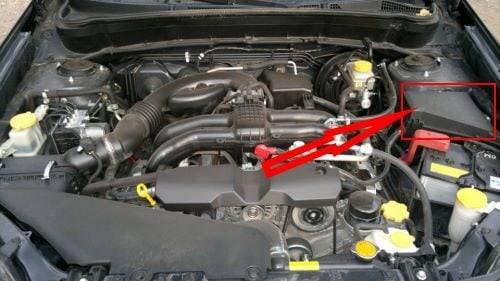

La boîte à fusibles du compartiment moteur se situe sur le côté gauche, à proximité de la batterie.

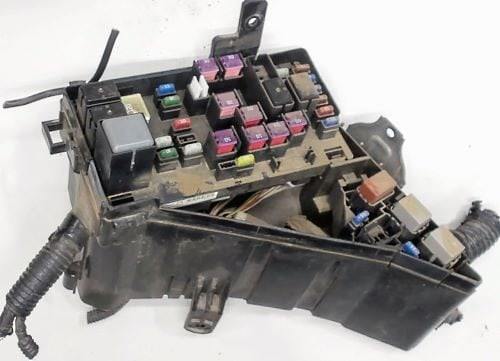

Vue d'ensemble.
Schéma d'implantation
N° | Affectation | Calibre
F1. | Alternateur | 120 A
F2. | Système ABS / VDC | 30 A
F3. | Moto-ventilateur de refroidissement | 25 A
F4. | Moto-ventilateur de refroidissement | 25 A
F5. | Réserve
F6. | Système audio | 10 A
F7. | Feux de croisement | 30 A
F8. | Feux de route | 15 A
F9. | Réserve | 20 A
F10. | Avertisseur sonore (klaxon) | 15 A
F11. | Réserve | 25 A
F12. | Pompe à carburant | 15 A
F13. | Module de commande de transmission (TCM) | 10 A
F14. | Réserve | 7,5 A
F15. | Réserve | 15 A
F16. | Feux de position avant / arrière | 15 A
F17. | Alternateur
F18. | Feu de croisement (côté droit) | 15 A
F19. | Feu de croisement (côté gauche) | 15 A
F20. | Réserve | 50 A
F21. | Réserve | 50 A
F22. | Réserve | 50 A
F23. | Système ABS / VDC | 50 A
F24. | Réserve | 50 A
F25. | Réserve | 30 A
F26. | Réserve | 30 A
F27. | Gestion moteur (ECM) | 30 A
F28. | Pompe d'injection d'air secondaire | 60 A
F29. | Système d'injection d'air secondaire | 10 A
1. | Vide
2. | Relais de feux de croisement
3. | Relais de feux de route
4. | Relais de lunette arrière dégivrante
5. | Relais d'avertisseur sonore
6-8. | Vide
9. | Relais de climatisation
10-13. | Vide
Dans l'habitacle

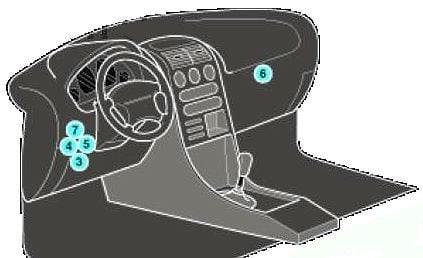

Implantation des composants :
3 - Boîte à fusibles habitacle n° 1,
4 - Boîtier de distribution n° 2,
5 - Boîtier de distribution n° 3,
6 - Boîtier de distribution n° 4,
7 - Boîtier de distribution n° 5.
Boîte à fusibles n° 1

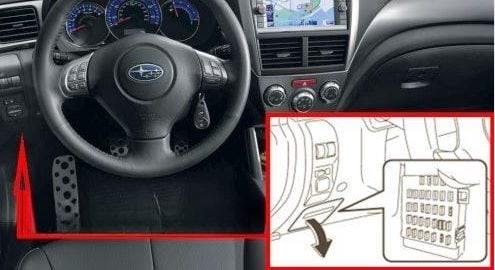

Elle se situe du côté conducteur, dans la partie inférieure du tableau de bord, derrière le cache de protection en plastique.

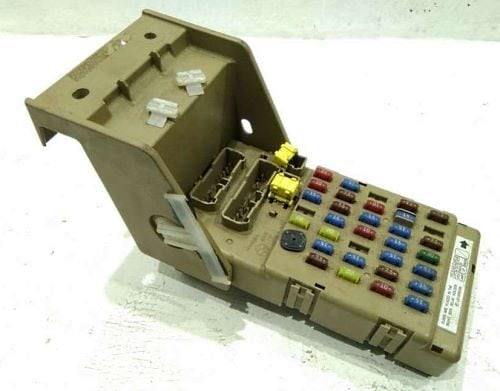

Vue d'ensemble.

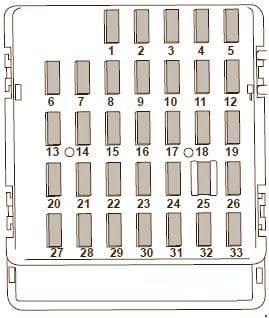

Schéma d'implantation
N° | Affectation | Calibre
F1. | Feu antibrouillard arrière, prise remorque | 20 A
F2. | Vide
F3. | Verrouillage centralisé des portes | 15 A
F4. | Essuie-vitres avant, dégivrage des balais | 10 A
F5. | Combiné d'instruments | 10 A
F6. | Sièges chauffants, rétroviseurs extérieurs électriques | 7,5 A
F7. | Unité de commande intégrée de la carrosserie (BIU) | 15 A
F8. | Feux de stop | 20 A
F9. | Dégivrage du pare-brise | 15 A
F10. | Système de charge (alternateur) | 10 A
F11. | Horloge, clignotants et feux de détresse | 7,5 A
F12. | Gestion moteur, boîte de vitesses automatique | 15 A
F13. | Prise accessoires / Prise 12 V | 20 A
F14. | Feux de position avant / arrière | 15 A
F15. | Vide
F16. | Éclairage du tableau de bord et du combiné | 10 A
F17. | Sièges chauffants | 15 A
F18. | Feux de recul | 10 A
F19. | Vide
F20. | Allume-cigare, prise accessoires avant | 10 A
F21. | Démarreur | 7,5 A
F22. | Climatisation, lunette arrière dégivrante | 15 A
F23. | Essuie-vitre et lave-vitre arrière | 15 A
F24. | Système audio, horloge | 15 A
F25. | Système d'airbags (SRS) | 15 A
F26. | Lève-vitres électriques, relais de moto-ventilateur, feux de position | 7,5 A
F27. | Pulseur d'air de chauffage | 15 A
F28. | Pulseur d'air de chauffage | 15 A
F29. | Feux antibrouillard avant | 15 A
F30. | Lave-vitres / Lave-phares | 30 A
F31. | Commutation FWD (Roue de secours) | 7,5 A
F32. | Vide
F33. | Système ABS / VDC | 7,5 A
Boîte à fusibles n° 3
Repère n° 5 sur l'illustration.
N° | Affectation | Calibre
F1. | Réserve | 7,5 A
F2. | Module de commande multifonction | 10 A
F3. | Essuie-vitres / Lave-vitres | 15 A
F4. | Signal de préchauffage (moteurs Diesel) | 7,5 A
1. | Relais de démarreur
2. | Relais de lève-vitres électriques
3. | Relais de feux de recul
4. | Vide
5. | Relais de feux antibrouillard avant
6. | Relais de feu antibrouillard arrière
7. | Relais de dégivrage du pare-brise
8. | Relais de sièges chauffants
Boîte à fusibles n° 4
Repère n° 6 sur l'illustration.
N° | Affectation | Calibre
F1. | Calculateur moteur (ECM) | 15 A
F2. | Calculateur moteur (ECM) | 15 A
F3. | Calculateur moteur (ECM) | 15 A
F4. | Vide
1. | Sonde lambda
2. | Relais de pompe à carburant
3. | Vide
4. | Vide
5. | Vide
6. | Relais du boîtier papillon motorisé
7. | Vide
8. | Vide
Boîtier à fusibles n° 5
Repère n° 7 sur l'illustration.
N° | Affectation | Calibre
Sans système d'accès et de démarrage mains libres
1. | Relais de feux de recul
2. | Relais d'anti-démarrage
Avec système d'accès et de démarrage mains libres
F1. | Vide
F2. | Contact d'allumage | 20 A
F3. | Vide | 7,5 A
F4. | Contact d'allumage | 15 A
1-2. | Vide
3. | Relais de démarreur
4-5. | Vide
8. | Contacteur d'inhibition de démarrage
9. | Verrouillage centralisé et superverrouillage
Instructions vidéo pour accéder aux différents boîtiers de distribution.
