Le Forester est un SUV crossover compact du constructeur japonais Subaru, produit depuis 1997 et développé sur le châssis de l'Impreza. Il est assemblé au Japon, au sein de l'usine de Gunma Yajima située à Ota. Ce manuel technique détaille l'affectation des fusibles et des relais du Subaru Forester de deuxième génération (codes châssis SG5, SG69 et SG9L) pour les millésimes produits entre 2002 et 2009.
Vous trouverez ci-dessous l'emplacement, la description et l'illustration des boîtes à fusibles. La mention « Allume-cigare » est indiquée en gras.
Dans le compartiment moteur
Le boîtier à fusibles se situe du côté gauche du compartiment moteur, à proximité de la batterie.

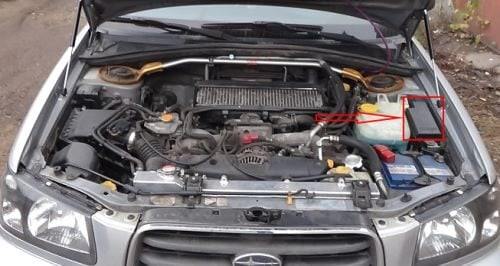

Vue d'ensemble.

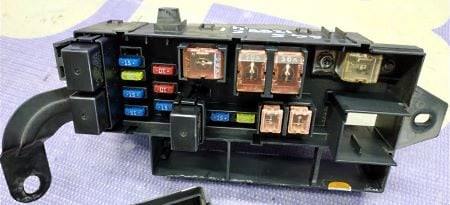

Schéma
N° | Affectation | Intensité
F1. Réserve | 30 A
F2. Réserve | 30 A
F3. Calculateur de gestion moteur | 30 A
F4. Système ABS / ESP | 30 A / 50 A
F5. Alternateur | 120 A
F6. Dégivrage de la lunette arrière | 20 A
F7. Réserve | 15 A
F8. Réserve | 15 A
F9. Calculateur de boîte de vitesses | 10 A
F10. Alternateur | 10 A
F11. Réserve | 15 A
F12. Projecteur gauche | 15 A
F13. Feux de position | 20 A
F14. Réserve | 15 A
F15. Emplacement vide
F16. Système d'injection d'air secondaire | 10 A
F17. Pompe d'injection d'air secondaire | 60 A
F18. Réserve | 30 A
F19. Réserve | 30 A
F20. Boîtier fusibles / relais de l'habitacle | 50 A
F21. Boîtier fusibles / relais de l'habitacle | 50 A
F22. Contacteur d'allumage | 50 A
1. Emplacement vide
2. Relais de la pompe d'injection d'air secondaire
3. Emplacement vide
4. Relais de la pompe d'injection d'air secondaire
5-8. Emplacements vides
9. Relais d'avertisseur sonore (klaxon)
10. Relais du projecteur droit
11. Relais du projecteur gauche
Dans l'habitacle
Le boîtier se trouve logé côté conducteur, derrière le cache de protection inférieur du tableau de bord.
Photographie fournie à titre d'exemple.
Schéma
N° | Affectation | Intensité
F1. Ventilation d'habitacle | 10 A
F2. Pulseur d'air de chauffage | 15 A
F3. Verrouillage centralisé | 15 A
F4. Fusible de l'allume-cigare | 15 A
F5. Feux arrière | 10 A
F6. Système d'airbags (SRS) | 15 A
F7. Projecteurs antibrouillard avant | 15 A
F8. Systèmes ABS et ESP | 30 A
F9. Autoradio, horloge | 15 A
F10. Feu antibrouillard arrière | 10 A
F11. Système d'airbags (SRS), allumage | 15 A
F12. Éclairage du tableau de bord | 10 A
F13. Dégivrage du pare-brise | 20 A
F14. Capteur de vitesse du véhicule | 10 A
F15. Essuie-glace / lave-glace avant | 30 A
F16. Feux de stop | 20 A
F17. Climatisation | 15 A
F18. Feux de recul, régulateur de vitesse | 15 A
F19. Prises d'accessoires et équipements optionnels | 20 A
F20. Essuie-glace / lave-glace arrière | 15 A
F21. Bobines d'allumage | 15 A
F22. Sièges chauffants | 15 A
F23. Emplacement vide
1. Relais principal d'allumage
2. Relais de lève-vitres électriques
3. Relais de projecteurs antibrouillard avant
4. Relais de démarreur
5. Relais de dégivrage du pare-brise
6. Relais de sièges chauffants avant
