Fusibles et relais Skoda Octavia A7, 2013 - 2020

Apparence austère, gamme de moteurs redessinée, amélioration de la qualité des matériaux intérieurs - malgré tout cela, la troisième génération Octavia est toujours une voiture très pratique, nous pouvons dire, familiale. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Skoda Octavia A7 (troisième génération ; marque de carrosserie 5E) 2013, 2014, 2015, 2016 et 2017, 2018, 2019, 2020 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

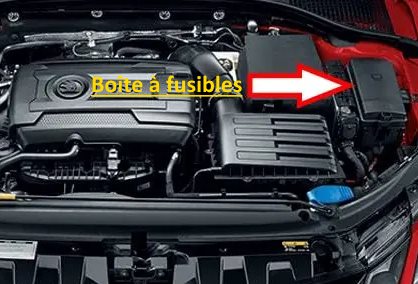

Dans le compartiment moteur

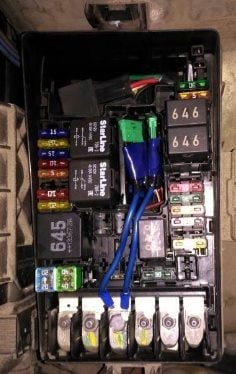

Les fusibles se trouvent sur le côté droit du soubassement, derrière le couvercle de protection. Pour y accéder, enclenchez simultanément les deux verrous (1) et tirez le cache vers le haut.

Exemple d'accès.

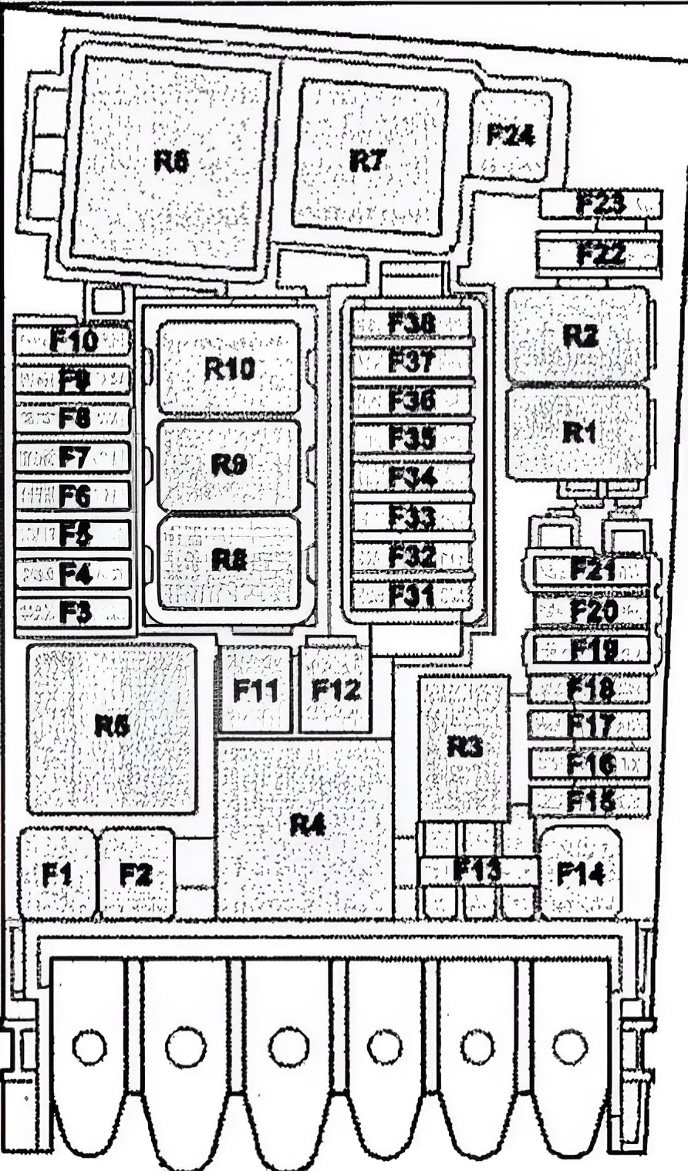

Schéma (modèles 2013-2016)

N° | Affectation des fusibles et relais | Ampères
F1. | Commande d'appareil | 20A / commande automatique avec réglage automatique de la distance | 40A
F2. | Système ABS | 40A
F3. | Unité de contrôle du moteur (essence) 20A ou unité de contrôle du moteur (diesel) 30A
F4. | Electronique du moteur, relais de faible puissance de chauffage, relais de forte puissance de chauffage (moteurs diesel) 5A ou électronique du moteur (essence) 10A
F5. | Commutateur d'allumage, électronique du moteur | 10A
F6. | Interrupteur de la pédale de frein | 5A
F7. | Vanne d'arrêt du liquide de refroidissement, vanne de régulation du liquide de refroidissement (moteurs CJSA, CJSB, CHHB) 5A ou électronique du moteur (moteurs CJZB, CJZA, CUPA, CLHB, CLHA, CRVC, CKFC, CUPA) 10A
F8. | Sonde lambda, sonde lambda après le catalyseur (moteurs CJZB, CJZA, CLHB, CLHA, CKFC, CUPA) 10A ou sonde lambda, sonde lambda après le catalyseur (moteurs CUPA, CJSA, CJSB, CHHB) 15A
F9. | Centrale de commande des bougies de préchauffage, résistance chauffante de la ventilation du carter (pour les moteurs diesel) 5A ou électronique du moteur (pour les moteurs CJSA, CJSB, CHHB) 10A ou allumage (pour les moteurs CJZB, CJZA, CIRA) 20A
F10. | Fusible de pompe à essence Skoda Octavia a7 (pour moteurs à essence) 15A ou module de commande de pompe à carburant (pour moteurs diesel) 20A
F11. | Chauffage à air supplémentaire élément chauffant | 40A
F12. | Chauffage d'air supplémentaire élément chauffant | 40A
F13. | Mécatronique de boîte de vitesses à double embrayage (pour les véhicules avec boîte de vitesses 0D9) 15A ou unité de commande mécatronique avec commande à double embrayage (pour les véhicules avec commande OCW) | 30A
F14. | Relais de chauffage du pare-brise | 30A
F15. | Avertisseur sonore | 20A
F16. | Relais de coupure de l'allumage | 20A
F17. | Relais principal, module de commande du moteur, module de commande ABS | 7,5A
F18. | Diagnostic de l'interface du bus d'information (dans les véhicules sans chauffage de stationnement/pas de système start-stop), gestion de la batterie et calculateur (dans les véhicules avec chauffage de stationnement/système start-stop) | 5A
F19. | Module de commande du moteur d'essuie-glace | 30A
F20. | Buzzer de l'alarme antivol | 10A
F21. | Module de commande de freinage ABS | 20A
F22. | Module de commande du moteur | 5A
F23. | démarreur | 30A
F24. | Elément de chauffage d'air supplémentaire | 40A
F25-F30. | Vide
F31. | Pompe à dépression d'actionnement des freins | 15A
F32. | Vide
F33. | Vide
F34. | Relais de chauffage du pare-brise 2 | 30A
F35. | Vide
F36. | Vide
F37. | Module de commande de chauffage auxiliaire | 20A
F38. | Vide

R1. | Relais de démarrage 1
R2. | relais de démarrage 2
R3. | relais d'avertisseur sonore
R4. | Relais pour grande puissance de chauffage
R5. | relais principal

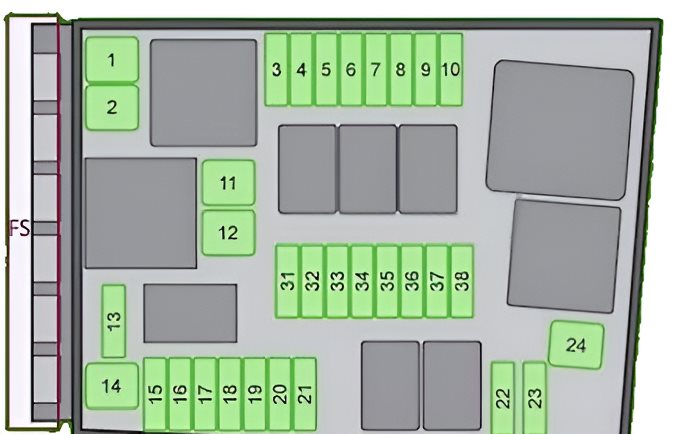

Plan (modèles 2017-2020)

N° | Affectation des fusibles
1. | ESC, ABS, frein de stationnement
2. | ESC, ABS
3. | Système de gestion du moteur
4. | Ventilateur de radiateur, capteur de température d'huile, débitmètre d'air, régulateur de pression de carburant, chauffage d'appoint électrique, régulateur de pression d'huile, soupape de recirculation des gaz d'échappement, système de préchauffage, SCR (AdBlue®).
5ème | Allumage, bobine de relais GNC, injecteurs, vanne de dosage de carburant
6 | Capteur de pression du système de freinage
7. | Pompe de refroidissement, store de radiateur, régulateur de pression d'huile, régulateur de pression d'huile de commande, chauffage
8. | Ventilation du carter moteur
9. | Sonde lambda
10. | Allumage, clapet d'échappement
11. | Pompe à essence, allumage
12. | Chauffage d'appoint électrique
13. | Chauffage d'appoint électrique
14. | Chauffage du pare-brise - côté gauche
15. | Dégivrage du pare-brise - côté droit
16. | Avertisseur sonore
17. | Allumage, pompe à carburant, relais de gaz comprimé
18. | ABS, ESC, unité de commande du moteur, relais de chauffage du pare-brise
19. | Bus de données, module de données de la batterie
20. | Essuie-glace du pare-brise
21. | Système d'alarme antivol
22. | Transmission automatique
23. | Système de gestion du moteur
24. | Démarreur
25. | Chauffage électrique d'appoint
26-31. | Réserve
32. | Pompe à vide du système de freinage
33. | Réserve
34. | Pompe à huile pour boîte de vitesses automatique
35. | Différentiel de roue avant
36. | Réserve
37. | Réserve
38. | Chauffage autonome
39. | Réserve

Dans l'habitacle

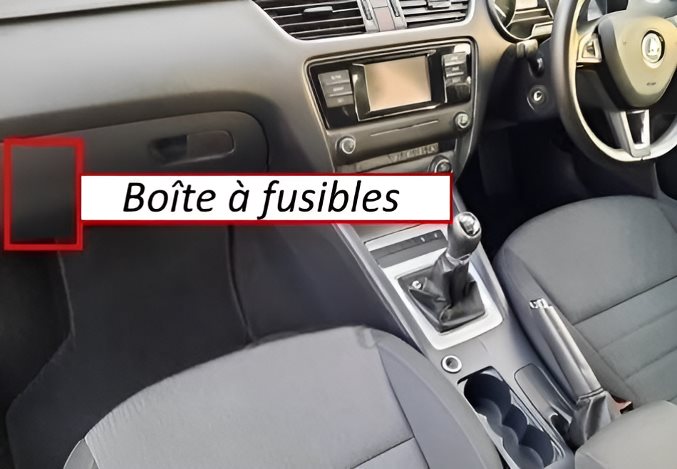

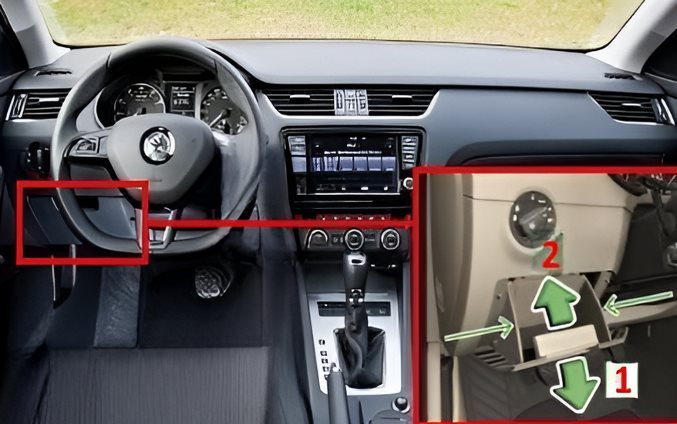

Pour les modèles avec conduite à gauche : derrière la boîte à gants du côté conducteur.

Pour les modèles avec conduite à droite : derrière la boîte à gants du côté passager.

Exemple d'accès.

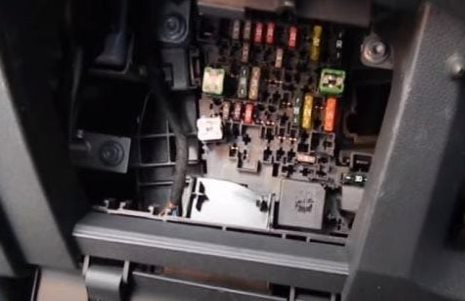

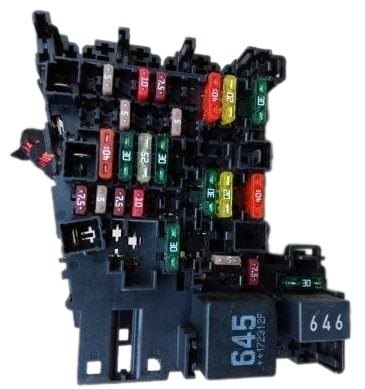

Vue générale de la boîte à fusibles.

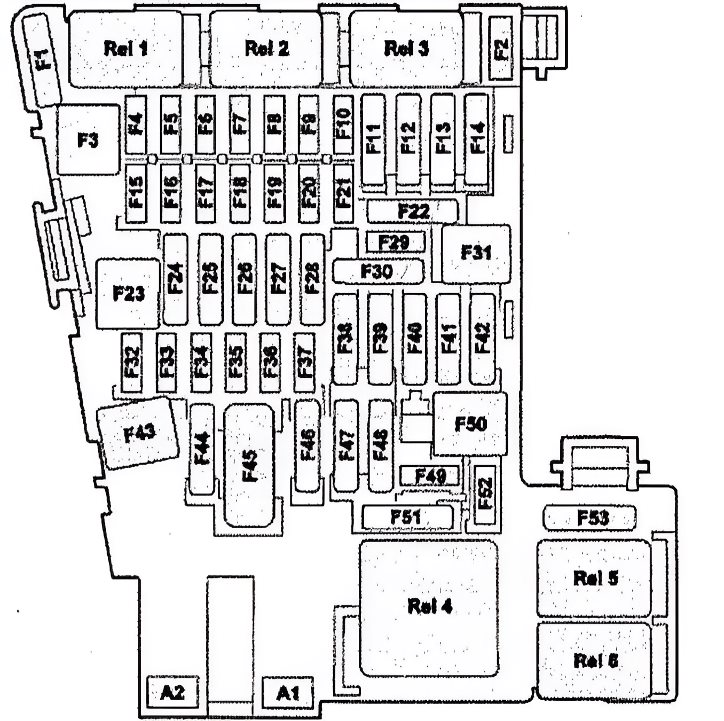

Schéma (modèles 2013-2016)

N° | Description | Ampères
F1. | Réserve
F2. | Réserve
F3. | Réserve
F4. | Prêt
F5. | Diagnostic de l'interface du bus de données | 5A
F6. | Capteur de l'appareil de surveillance de l'habitacle, capteur d'inclinaison | 5A
F7. | Relais de chauffage de la lunette arrière, chauffage, climatisation, climatisation automatique, capteurs de présélection, chauffage du pare-brise, chauffage auxiliaire radio | 10A
F8. | Connecteur, 16 pôles sur prise pour appareil de diagnostic, capteur d'humidité, capteur de pluie et capteur de lumière, interrupteur de phares | 10A
F9. | Quatre roues motrices | 15A
F10. | Système multimédia | 10A
F11. | Sièges arrière chauffants | 25A
F12. | électronique d'information octavia a7 | 20A
F13. | Interrupteur pour ceinture de sécurité avant gauche | 25A
F14. | Ventilateur d'admission d'air frais | 30A
F15. | Verrouillage électronique de la colonne de direction | 10A
F16. | Téléphone 7,5A / Amplificateur de signal de téléphonie mobile 5A
F17. | Combiné d'instruments | 5A
F18. | Réserve
F19. | Interface système d'accès et de démarrage | 7,5A
F20. | Electronique de colonne de direction | 5A
F21. | Réserve
F22. | module de commande du hayon | 30A
F23. | Module de commande du réseau de bord | 40A
F24. | Module de commande du toit pliant | 30A
F25. | Module de commande porte conducteur, côté conducteur, moteur de lunette arrière gauche | 30A
F26. | Module de commande du réseau de bord (avec chauffage de siège) | 25A
F27. | Module de commande du système audio numérique | 30A
F28. | Module de commande pour détection de remorque | 20A
F29. | Réserve
F30. | réserve
F31. | Module de commande du réseau de bord | 40A
F32. | Parktronic, calculateur d'aide au stationnement | 7,5A
F33. | Séparateur du système d'airbag côté passager, module de commande du système d'airbag | 5A
F34. | Commutateur de phares -E1-, commutateur de feux de recul -F4-, capteur de pression du circuit de refroidissement, appareil de commande du chauffage des sièges arrière, rétroviseur intérieur avec fonction anti-éblouissement automatique, onduleur avec prise 12 V -230 V, préparation pour téléphone portable, relais de charge | 7,5A
F35. | Connecteur, 16 pôles, sur le socle de diagnostic Appareil de réglage des phares, servomoteur de réglage des phares, appareil de commande des clignotants et appareil de réglage des phares, systèmes d'aide à la conduite Caméra frontale | 10A
F36. | Module de phares droit | 10A
F37. | Module de phares gauche | 10A
F38. | module de commande détection de remorque | 20A
F39. | Module de commande de la porte passager, moteur de la lunette arrière droite | 30A
F40. | Fusible pour allume-cigare de la Skoda Octavia a7, prise 12 V | 20A
F41. | Réserve
F42. | module de commande du réseau de bord | 40A
F43. | Module de commande du réseau de bord | 30A
F44. | Module de commande de détection de remorque | 30A
F45. | Fusible thermique du régulateur de siège conducteur | 30A
F46. | Onduleur avec prise de courant, 12 V-230 V | 30A
F47. | Moteur d'essuie-glace arrière | 15A
F48. | Réserve
F49. | Relais de démarreur 1 et 2, capteur de position de pédale d'embrayage | 5A
F50. | Réserve
F51. | Module de commande du rétracteur de ceinture avant droite | 25A
F52. | Réserve
F53. | Lunette arrière chauffante | 30A

Rel4. | Fiche de relais d'alimentation | 15A
Rel5. | Relais de chauffage de la lunette arrière
Rel6. | Relais de charge

Plan (modèles 2017-2020)

No | Affectation
1. | Réserve
2. | Réserve
3. | Réserve
4. | Chauffage du volant
5. | Bus de données
6. | Capteur d'alarme
7. | Régulation de la climatisation, chauffage, récepteur de télécommande pour chauffage auxiliaire, boîte de vitesses automatique, relais de chauffage de la lunette arrière, blocage de la gâchette de la clé de contact (véhicules avec boîte de vitesses automatique)
8. | Commutateur d'éclairage, capteur de pluie, connecteur de diagnostic, éclairage d'ambiance, commande des phares avant
9. | Transmission intégrale
10. | Écran du système d'infodivertissement
11. | Éclairage du côté gauche
12. | Système d'infodivertissement
13. | Prétensionneur de ceinture de sécurité du siège conducteur
14. | Climatisation et ventilateur de chauffage
15. | Réglage électrique de la colonne de direction
16. | Boîte de téléphone, recharge sans fil du téléphone
17. | Combiné d'instruments, appel d'urgence
18. | Caméra de recul
19. | Système KESSY
20. | Palettes de changement de vitesse
21. | Amortisseurs adaptatifs
22. | Attelage de remorque
23. | Toit ouvrant
24. | Phares sur le côté droit
25. | Verrouillage centralisé : porte avant gauche, lève-vitre gauche, rétroviseur extérieur gauche : dégivrant, fonction de rabattement du rétroviseur, réglage de la position des éléments du rétroviseur
26. | Sièges avant chauffants
27. | Éclairage intérieur
28. | Attelage de remorque
29. | Système SCR (AdBlue®)
30. | Sièges arrière chauffants
31. | Réserve
32. | Système d'aide au stationnement, aide au stationnement
33. | Airbag, commutateur de feux de détresse
34. | ASR, ESC, système de contrôle de la pression des pneus, climatisation automatique, interrupteur de feux de recul, rétroviseurs anti-éblouissement automatiques, système START/STOP, sièges arrière chauffants, Symposer
35 | Correcteur de phares, prise de diagnostic, capteur (caméra) derrière le pare-brise, capteur radar
36. | Phare droit
37. | Phare gauche
38. | Attelage de remorque
39. | Verrouillage central : porte avant droite, lève-vitre droit, rétroviseur extérieur droit : dégivrant, fonction de rabattement du rétroviseur, réglage de la position de l'élément de rétroviseur
40. | Prises 12 V (allume-cigare Octavia)
41. | Prétensionneur de ceinture de sécurité passager
42. | Verrouillage centralisé : portes arrière, lave-phares, lave-vitres
43. | Amplificateur du système audio
44. | Attelage de remorque
45. | Réglage électrique des sièges
46. | Prises de courant 230 V
47. | Essuie-glace arrière
48. | Assistant de surveillance de l'angle mort
49. | Démarrage du moteur, interrupteur de pédale d'embrayage
50. | Ouverture du hayon du coffre à bagages
51. | Système SCR (AdBlue®)
52. | Prise USB
53. | Dégivrage de la lunette arrière
