Fusibles et relais Skoda Octavia (A5), 2004 - 2013

La deuxième génération de l'Octavia a été lancée en mars 2004. Le modèle était basé sur la plate-forme du groupe Volkswagen A5 (PQ35). Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Skoda Octavia A5 (deuxième génération ; corps marque 1Z3). Années de production : 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » et « Démarreur » sont indiqués en gras.

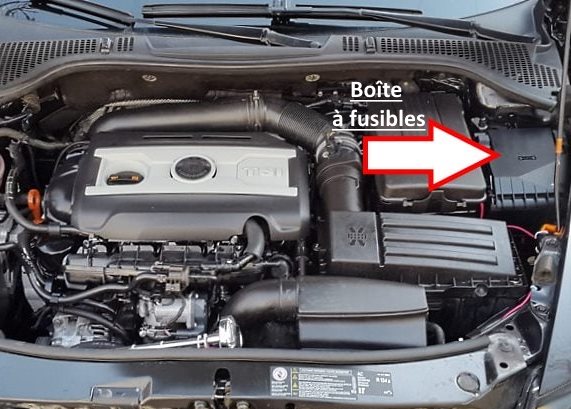

Dans le compartiment moteur

Pour accéder à la boîte à fusibles dans le compartiment moteur, faites glisser les loquets pour déverrouiller le couvercle et soulevez-le pour le retirer.

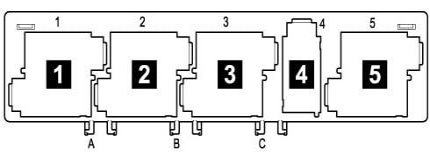

Schéma

No | Ampère | Affectation
1. | Réserve
2. | 5A | Interrupteur à molette
3. | 5A | Connecteur de diagnostic
4. | 30A | Module hydroélectronique ABS
5. | 15A | Unité de contrôle de la transmission automatique
6. | 5A | Combiné d'instruments
7. | Réserve
8. | 15A | Système audio
9. | 5A | Téléphone
10. | 5A | Relais alimentation électrique appareil de commande moteur
11. | 20A | Appareil de commande du chauffage auxiliaire et de la ventilation
12. | 5A | Appareil de commande du bus d'information
13. | 15A | Unité de commande du moteur
14. | 20A | Allumage
15. | 5A / 15A | capteur d'oxygène, relais de pompe à essence, relais de bougie de préchauffage
16. | 30A | Unité de contrôle ABS
17. | 15A | Avertisseur sonore
18. | 30A | Amplificateur de bruit
19. | 30A | Essuie-glace de pare-brise
20. | Réserve
21. | 15A | Capteur d'oxygène
22. | 5A | Commutateur embrayage/pédale de frein
23. | 5A / 10A / 15A | pompe à air auxiliaire / INJECTION DE CARBURANT / débitmètre d'air massique
24. | 10A | Vanne de recirculation des gaz d'échappement
25. | 30A | Phare droit
26. | 30A | Phare gauche
27. | 40A | Pompe à air supplémentaire, préchauffage
28. | 40A | Démarreur
29. | 50A | Alimentation électrique de la borne 30
30. | 50A | Borne X*
R1. | Relais moteur de ventilateur de radiateur
R2. | Relais de commande pour boîte de vitesses automatique

Dans l'habitacle

On y trouve deux unités chargées de la protection des circuits électriques du véhicule.

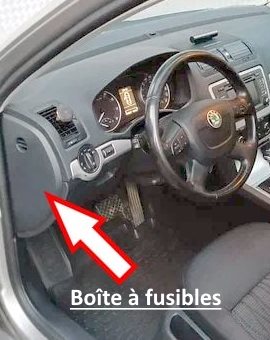

Boîte à fusibles principale

Pour accéder à l'unité principale de la cabine, soulevez délicatement le couvercle à l'aide d'un tournevis et retirez-le.

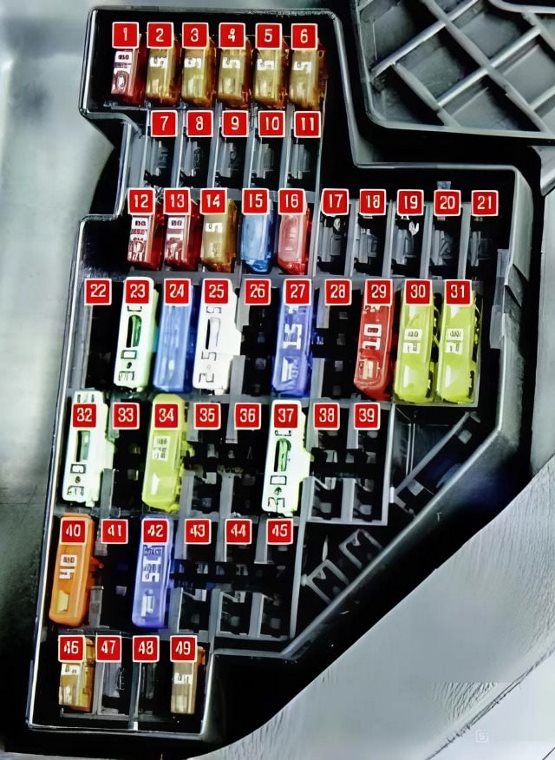

Schéma

No | Ampères | Description
1. | 10A | Connecteur de diagnostic, calculateur moteur, pompe à carburant
2. | 5A | calculateur ABS, ESP
3. | 5A | Airbags de sécurité
4. | 5A | Chauffage, climatisation, feux de recul
5. | 5A | Correcteur électrique de phares
6. | 5A | Combiné d'instruments, calculateur de boîte automatique, calculateur de direction assistée électrique, aide au stationnement
7-11. | Vide
12. | 10A | Appareil de commande pour le verrouillage central
13. | 10A | Appareil de commande de l'éclairage extérieur, feux de stop
14. | 5A | Appareil de commande pour boîte automatique, blocage du levier sélecteur
15. | 7.5A | Appareil de commande pour l'éclairage intérieur
16. | 10A | Commande de climatisation
17. | Équipement spécial
18. | 5A | Capteurs de l'aide au stationnement
19. | 5A | Unité de contrôle de traction
20. | 5A | Aide au démarrage en côte
21. | Vide
22. | 40A | Ventilateur de la climatisation
23. | 30A | Lève-vitres électriques avant
24. | 25A | Fusible allume-cigare Skoda Octavia A5
25. | 25A / 30A | Chauffage de la lunette arrière. Chauffage supplémentaire
26. | 20A | Prise de courant dans le coffre à bagages
27. | 15A | Relais de pompe à carburant, injecteurs
28. | Équipement supplémentaire
29. | 10A | Unité de commande du moteur
30. | 20A | Appareil de commande pour boîte de vitesses automatique
31. | 20A | Pompe à dépression pour le système de freinage
32. | 30A | Lève-vitres électriques arrière
33. | 25A | Toit ouvrant électrique
34. | 20A | Appareil de commande pour fonctions de confort
35. | 5A | Système antivol
36. | 20A | Lave-phares
37. | 20A | Sièges avant chauffants
38. | 30A | Sièges arrière chauffants
39. | Vide
40. | 40A | Ventilateur de chauffage
41. | 15A | Essuie-glace de hayon
42. | 15A | Lave-glace du pare-brise
43. | 15A | Attelage de remorque
44. | 20A | Attelage de remorque
45. | 15A | Attelage de remorque
46. | 5A | Gicleurs de lave-glace chauffés
47. | 5A | Relais de chauffage supplémentaire
48. | Vide
49. | 5A | Interrupteur d'éclairage central

Boîtier de relais supplémentaire

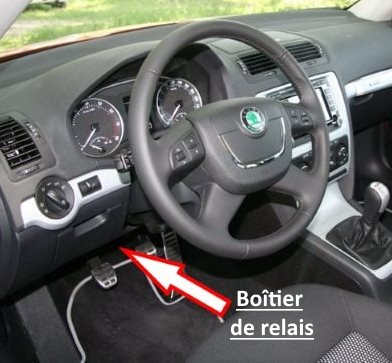

Sous le volant se trouve une platine supplémentaire avec des modules de relais.

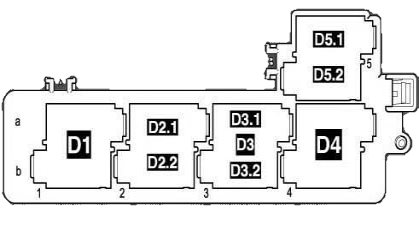

Type 1

Boîtier supérieur

N° | Description
D1. | Relais de chauffage auxiliaire (sur les modèles avec chauffage auxiliaire) ou relais de faible puissance de chauffage (sur les modèles avec chauffage auxiliaire par résistance (RTS))
D2.1. | Avertisseur sonore
D2.2. relais de pompe à carburant (pour moteurs BUD, CGGA, BSE, BSF, CMXA et CHGA) / relais de pompe à carburant supplémentaire -J832- (pour moteurs CLCA, CLCB, CFHF, CFHC, CEGA)
D3. | Relais pour puissance de chauffage élevée (pour les modèles avec chauffage par résistance (RTS) en option)
D3.1. | Ventilateur d'air frais (sur les modèles avec chauffage auxiliaire)
D3.2. | Relais pour pompe à carburant du chauffage d'appoint -J749- (sur les modèles avec chauffage auxiliaire)
D4. | Démarreur
D5.1. | Relais d'essuie-glace
D5.2. | Relais pour l'élément chauffant (pour la désignation par lettre du moteur CAYC)

Boîte inférieure

N° | Description
1. | Relais de tension d'alimentation (15)
2. | Relais de chauffage de la lunette arrière
3. | Relais de tension d'alimentation (50) ; relais de démarrage 1
4. | Relais de pompe à essence (montée en pression du système d'alimentation) -(pour moteurs BUD, CGGA, BSE, BSF, CMXA, CHGA) / Relais de pompe à essence (pour moteurs diesel)
5. | Relais de commutation pour contact X

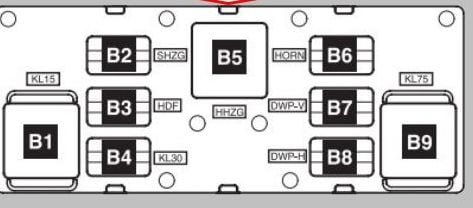

Type 2

N° | Description
B4. | Tension d'alimentation (30)
B5. | Chauffage de la lunette arrière
B6. | Avertisseur sonore
B7. | Pompe de lave-glace 1
B8. | Pompe de lave-glace 2
B9. | Relais de commutation pour contact X
