Octavia A4 est une voiture de taille C, produite par la société tchèque Škoda Auto a.s. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Škoda Octavia A4 (première génération ; corps marques 1u2/1u5). Années de production : 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » et « pompe à carburant » sont indiqués en gras.
Dans le compartiment moteur
Le bloc de distribution situé ici est composé de fusibles de puissance. Pour y accéder, il faut retirer le couvercle de la batterie.
Schéma
N° | Affectation | Ampères
1. | Alternateur | 110A / 150A
2. | Appareil de commande pour l'éclairage de la cabine | 110A
3. | Moteur de refroidissement du moteur | 40A / 50A
4. | Appareil de commande électronique | 50A
5. | Bougies de préchauffage diesel | 50A
6. | Moteur électrique du système de refroidissement du moteur | 30A
7. | Centrale de contrôle ABS | 30A
8. | Contrôleur ABS | 30A
Dans l'habitacle
Pour protéger les circuits électriques du véhicule, il existe deux boîtes à fusibles.
Boîte à fusibles
Située à l'extrémité du tableau de bord, côté conducteur.

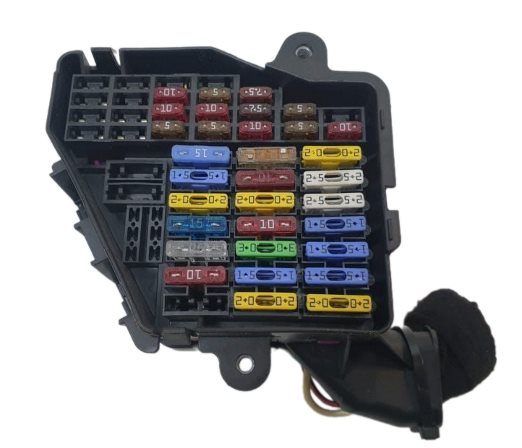

Photo - exemple.

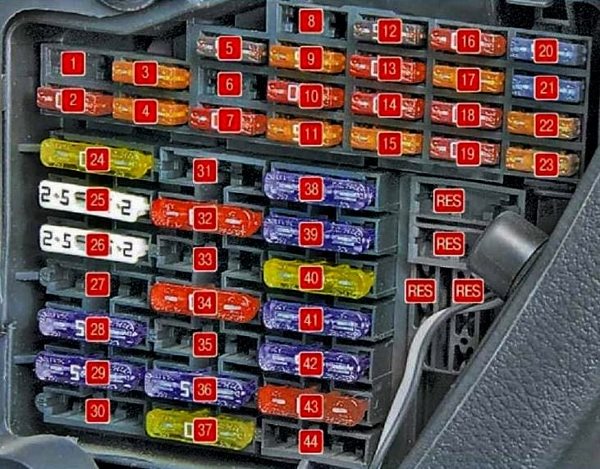

Schéma
N° | Description | Ampères
1. | Rétroviseurs chauffants, relais allume-cigare | 10A
2. | Indicateur de direction | 10A
3. | Ampoule de la Duffle Box | 5A
4. | Ampoules d'éclairage de la plaque d'immatriculation | 5A
5. | Sièges chauffants, rétroviseurs extérieurs chauffants | 7,5A
6. | Boîtier de commande du verrouillage central | 5A
7. | Feux arrière, capteurs d'aide au stationnement | 10A
8. | Téléphone | 5A
9. | ECU ABS, ECU ESP | 5A
10. | Allumage | 10A
11. | Combiné d'instruments | 5A
12. | Prise de diagnostic | 7,5A
13. | Feux de stop | 10A
14. | Unité de commande de l'éclairage intérieur | 10A
15. | Combiné d'instruments | 5A
16. | Climatiseur | 10A
17. | Gicleurs de lave-glace chauffés | 5A / 30A
18. | Ampoule de feu de route droit | 10A
19. | Ampoule feu de route gauche | 10A
20. | Ampoule feu de croisement droit, correcteur électrique de phare | 15A
21. | Ampoule du feu de croisement gauche | 15A
22. | Ampoule du feu arrière droit | 5A
23. | Ampoule du feu arrière gauche | 5A
24. | Essuie-glace de pare-brise | 20A
25. | Ventilateur de chauffage | 25A
26. | Vitre de hayon chauffée | 25A
27. | Essuie-glace de lunette arrière | 15A
28. | Relais de pompe à essence | 15A
29. | Module de commande électronique du moteur | 15A / 10A
30. | Commande électrique du toit ouvrant | 20A
31. | Réserve
32. | Injecteurs de carburant | 10A / 30A
33. | Lave-phares | 20A
34. | Module de commande électronique du moteur | 10A
35. | Prise de courant dans le coffre | 30A
36. | Feux antibrouillard | 15A
37. | Module de commande électronique du moteur | 20A / 5A
38. | Unité de contrôle du verrouillage central, éclairage du coffre | 15A
39. | Signalisation de l'éclairage de secours | 15A
40. | Alarme sonore | 20A
41. | Skoda Octavia A4 Fusible allume-cigare | 15A
42. | Système audio, téléphone | 15A
43. | Unité de contrôle électronique du moteur | 10A
44. | Sièges chauffants | 15A
RES. | Réserve

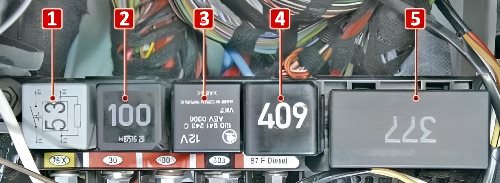

Boîte de relais
Pour accéder au relais dans l'habitacle, il faut retirer le revêtement près du volant.
No | Description
1. | Relais du buzzer ;
2. | Relais de commutation ;
3. | Répétiteur d'éclairage ;
4. | Relais de la pompe à essence ;
5. | Relais d'essuie-glace de pare-brise.
