Fusibles Skoda Fabia (NJ), 2014 - 2018

La première de la Skoda Fabia III a eu lieu à l'automne 2014 au Salon international de l'automobile de Paris. La voiture de classe B a été produite en bicorps et en break. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Skoda Fabia (troisième génération ; corps marque NJ) 2014, 2015, 2016, 2017, 2018 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

Dans le compartiment moteur

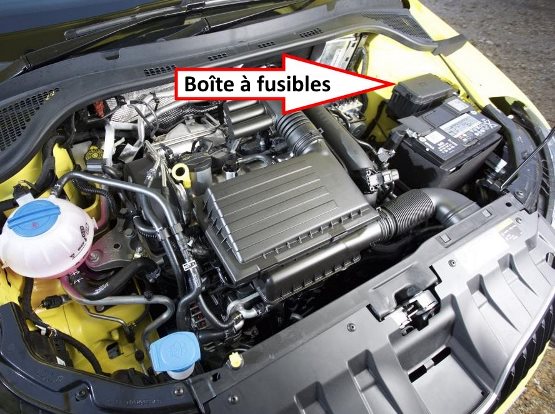

Le boîtier à fusibles se trouve sur le côté gauche, à proximité de la batterie.  Pour y accéder, il faut faire glisser la serrure sur la flèche et retirer le couvercle de protection.

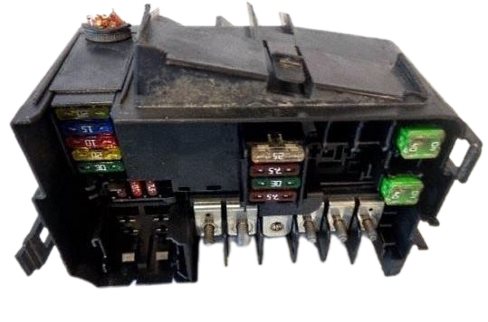

Photo - Exemple de réalisation.

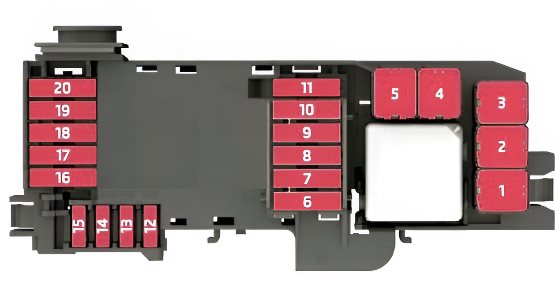

Schéma

N° | Description
1. | Ventilateur de refroidissement
2. | ECU du système d'ampoules
3. | Module de commande ABS ou ESC
4. | Chauffage d'appoint électrique
5. | Chauffage d'appoint électrique
6. | BOÎTE DE VITESSES AUTOMATIQUES
7. | ECU du moteur
8. | Essuie-glace du pare-brise
9. | Unité de commande centrale
10. | Module de commande ABS ou ESC
11. | Vide
12. | Composants du moteur
13. | Interrupteur de fin de course de la pédale de frein
14. | Composants moteur, Skoda Fabia 3 bobine de relais de pompe à essence
15. | Unité de contrôle moteur
16. | Démarreur
17. | Unité de contrôle moteur
18. | Composants moteur, bobines de relais de chauffage d'appoint électrique, ventilateur de radiateur
19. | Sonde lambda
20. | Gestion moteur, ECU de préchauffage, chauffage de ventilation de carter

Dans l'habitacle

La boîte à fusibles se trouve sous la colonne de direction, derrière le couvercle de protection.

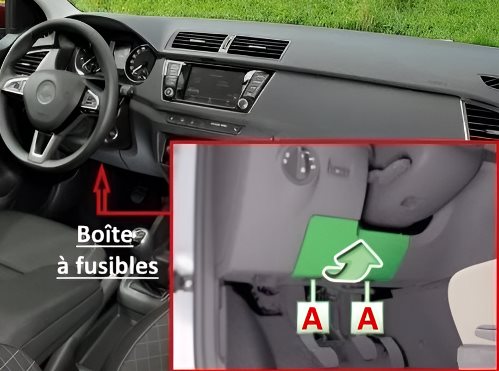

Photo - Exemple d'installation (modèles avec direction à gauche).

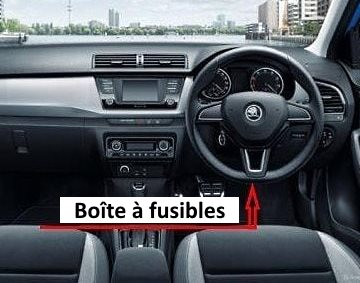

Photo - Exemple d'installation (modèles à conduite à droite).

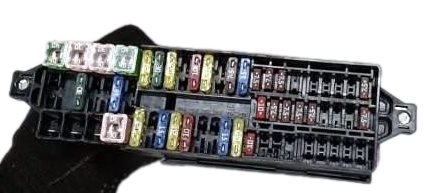

Vue générale.

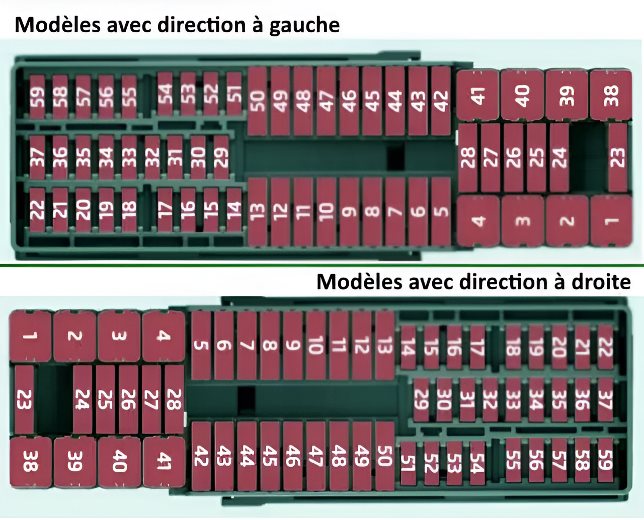

Schéma

No | Affectation des fusibles
1. | Éclairage gauche, feux de position, feu stop supérieur
2. | Verrouillage central
3. | Relais d'allumage
4. | Éclairage droit, feu antibrouillard arrière, éclairage de la plaque d'immatriculation
5. | Lève-vitre électrique dans la porte conducteur
6. | Installation de commutation centrale, lampes intérieures
7. | Klaxon
8. | TCU - feu gauche
9. | Levier du pouce, unité de commande du moteur (véhicules sans KESSY uniquement), boîte de vitesses automatique (véhicules sans KESSY uniquement), levier de sélection de la boîte de vitesses automatique (véhicules sans KESSY uniquement), ESC (véhicules sans KESSY uniquement), unité de commande de détection de remorque (véhicules sans KESSY uniquement), direction assistée (véhicules sans KESSY uniquement), airbag (véhicules sans KESSY uniquement).
10. | Lève-vitre électrique de la porte arrière gauche
11. | Lave-phares
12. | Écran de l'appareil principal
13. | Prise 12 V dans le coffre
14. | Levier du pouce, commutateur d'éclairage, déverrouillage de la clé de contact (véhicules avec boîte automatique), prise de diagnostic, témoin d'avertissement, SmartGate ECU, capteur de pluie, capteur de lumière
15. | Commande de climatisation, levier de sélection de la boîte automatique
16. | Combiné d'instruments
17. | Alarme de sécurité, avertisseur
18-21. | Réserve
22. | Lave-glace pare-brise et lunette arrière
23. | Réserve
24. | Ventilateur de climatisation, chauffage, commande de climatisation, chauffage
25. | Réserve
26. | Sièges avant chauffants
27. | Essuie-glace arrière.
28. | Réserve
29. | Airbag (véhicules avec KESSY uniquement)
30. | Lève-vitres électriques, commutateur d'éclairage, commutateur de feux de recul, ECU de climatisation, rétroviseurs extérieurs Parktronic, alimentation du panneau central de clés, alimentation du panneau latéral de clés, rétroviseur intérieur
31. | fusible de pompe à essence, ECU de ventilateur de radiateur, régulateur de vitesse, bobine de relais de lave-glace de pare-brise et de lunette arrière
32. | connecteur de diagnostic
33. | bobine de relais de démarreur, commutateur de pédale d'embrayage
34. | gicleurs de lave-glace chauffés
35. | Réserve
36. | Sièges avant chauffants
37. | Radar
38. | Réserve
39. | Chauffage électrique d'appoint
40. | Réserve
41. | Lunette arrière chauffante
42. | Lève-vitre électrique porte passager
43. | TCU - contact dans prise
44. | Fusible allume-cigare Skoda Fabia, prise 12 V
45. | Lève-vitre électrique de la porte arrière droite
46. | Lave-glace avant et arrière, levier de direction
47. | TCU - contact dans la prise
48. | TCU - lampe droite
49. | Module de commande de la pompe à carburant
50. | Unité de tête
51. | Rétroviseurs extérieurs chauffants
52. | Module de commande KESSY
53. | Verrouillage de la colonne de direction KESSY
54. | Vide
55. | Sièges avant chauffants
56-59. | Réserve
