En 1999, Skoda a lancé, en collaboration avec le groupe Volkswagen, une nouvelle série de véhicules appelée Fabia pour succéder au modèle Felicia. La voiture a été créée sur la plate-forme de la VW Polo. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Skoda Fabia (première génération ; 6Y2 - hayon, 6Y5 - break, 6Y3 - berline) 1999, 2000, 2001, 2001, 2002, 2003, 2004, 2004, 2005, 2006, 2006, 2007, 2008 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons marquer le fusible de l'allume-cigare.
Dans le compartiment moteur

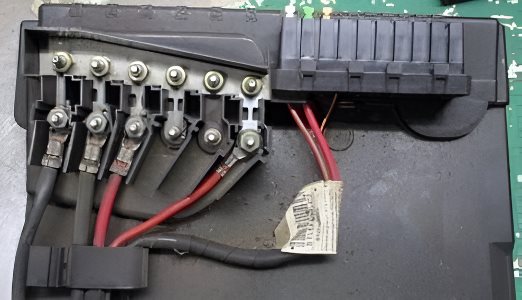

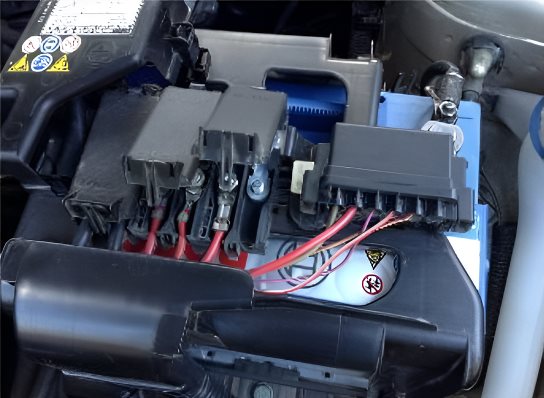

La boîte à fusibles se trouve au niveau de la batterie et se compose principalement de cartouches fusibles à haut rendement.
Type 1
La photo est un exemple de réalisation.
Schéma
N° | Description | Ampères
1. | Alternateur | 110A / 150A / 170A
2. | Relais de chauffage additionnel 1 et 2, interrupteur de phares, boîte à fusibles/boîte de relais - tableau de bord 1 (F1-5 et F39-45), relais d'aide à l'allumage, interrupteur d'allumage | 110A
3. | Direction assistée | 50A
4. | Bougies de préchauffage, moteur de la pompe d'évacuation d'air | 40A
5. | Moteur du ventilateur de refroidissement | 40A
6. | Système de freinage antiblocage (ABS) | 40A
7. | Système de freinage antiblocage (ABS) | 25A
8. | Moteur électrique du ventilateur de refroidissement | 30A
9. | Vide
10. | Unité de commande multifonctionnelle 1 | 5A
11. | Système de climatisation | 5A
12. | Vide
13. | Boîte automatique | 5A
14. | Vide
15. | Vide
16. | Vide
Type 2

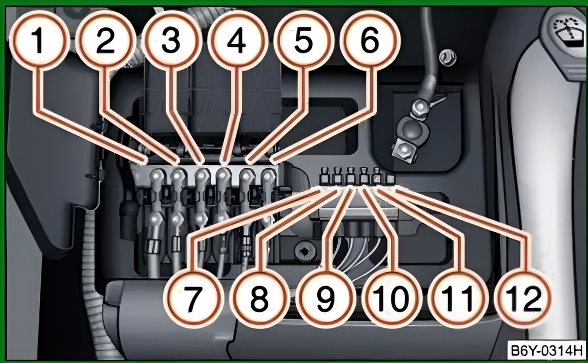

Plan
No | Ampères | Affectation des fusibles
1. | 175A | Alternateur
2. | 110A | Salon
3. | 40A | Ventilateur de refroidissement
4. | 40A | Systèmes ABS / TCS / ESP
5. | 50A | Direction assistée
6. | 50A | Bougies de préchauffage (uniquement pour 1. 9 / 96 kW moteur diesel)
7. | 25A | ABS / TCS / ESP
8. | 30A | Ventilateur de radiateur
9. | 5A | Système de climatisation
10. | 15A | Unité de contrôle du moteur
11. | 5A | Unité de contrôle centrale
12. | 5A | Boîte automatique
À l'intérieur du véhicule
Il existe deux boîtes à fusibles pour protéger les circuits électriques du véhicule.
Boîte à fusibles

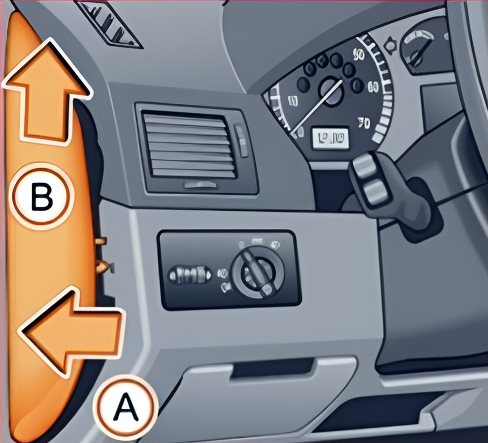

Elle se trouve à l'extrémité du tableau de bord, côté conducteur. Pour y accéder, il faut retirer le panneau d'extrémité du tableau de bord.

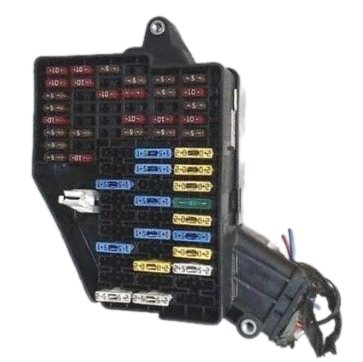

Vue générale.

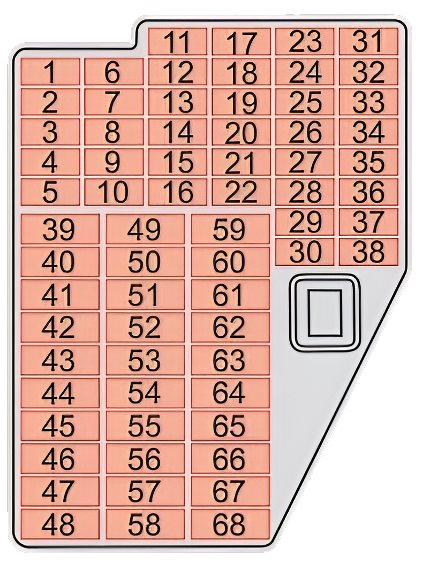

Schéma
N° | Affectation des fusibles | Ampères
1. | Système antiblocage (avec ESP), tableau de bord | 5A
2. | Feux de stop | 10A
3. | Climatisation, connecteur de diagnostic (DLC) | 5A
4. | Lampes d'éclairage intérieur | 10A
5. | Indicateur de porte ouverte ou desserrée | 5A
6. | Correcteur de phares | 5A
7. | Gestion du moteur, direction assistée | 5A
8. | Direction assistée | 10A
9. | Sonde lambda chauffée | 10A
10. | S-Pin, Système audio, Combiné d'instruments | 5A
11. | Rétroviseurs électriques/chauffants | 5A
12. | Climatisation, Entraînement du volet d'admission d'air, Système de navigation, Téléphone | 5A
13. | Feux de recul | 10A
14. | Système de gestion du moteur - diesel | 10A
15. | Essuie-glace/lave-glace | 10A
16. | Combiné d'instruments | 5A
17. | Système de gestion du moteur - essence | 5A
18. | Téléphone | 5A
19. | Boîte de vitesses automatique | 10A
20. | Relais de contrôle des lampes | 5A
21. | Système de commande automatique de la boîte de vitesses, chauffages des gicleurs de lave-glace, toit ouvrant | 5A
22. | Vide
23. | Feux de route avant droit | 10A
24. | Commande moteur | 10A
25. | Système antiblocage (ABS) | 5A / 10A
26. | Vide
27. | Vide
28. | Commutateur de feu stop (capteur de position de pédale de frein), capteur de position de pédale d'embrayage, système de gestion de la vitesse du moteur | 5A
29. | Vide
30. | Témoin de contrôle des feux de route, phare gauche - feux de route | 10A
31. | Commande de la trappe du coffre/verrouillage de la porte arrière | 10A
32. | Essuie-glace/lave-glace de la lunette arrière | 10A
33. | Ampoules des feux de position avant et arrière droits | 5A
34. | Feux avant et arrière gauche | 5A
35. | Gicleurs d'essence | 10A
36. | Lampes d'éclairage de la plaque d'immatriculation | 5A
37. | Feu antibrouillard arrière | 5A
38. | Rétroviseurs extérieurs électriques/chauffants | 5A
39. | Dégivrage de la lunette arrière | 20A
40. | Avertisseur sonore | 20A
41. | Essuie-glace/lave-glace | 20A
42. | Fusible allume-cigare Skoda Fabia 1 | 15A
43. | Commande multifonction 1, levier de sélection - boîte automatique | 20A
44. | Indicateur de direction/système de signalisation de secours | 15A
45. | Système audio, système de navigation | 20A
46. | Servomoteur pour lève-vitre de la porte avant droite | 25A
47. | Vide
48. | Système de gestion du moteur - diesel | 30A
49. | Verrouillage central | 15A
50. | Dispositif de réglage des phares, phare droit - feux de croisement | 15A
51. | Prise de courant pour options | 15A
52. | Commande moteur - essence | 15A
53. | Moteur électrique pour lève-vitre de la porte arrière droite | 25A
54. | Dispositif de réglage des phares, phare gauche - feux de croisement | 15A
55. | Vide
56. | Système de gestion du moteur - essence | 20A
57. | Système électrique de la remorque | 25A
58. | Moteur pour lève-vitre de la porte avant gauche | 25A
59. | Système audio changeur CD | 20A
60. | Système antivol | 15A
61. | Fusible de la pompe à essence | 15A
62. | Toit ouvrant | 25A
63. | Sièges avant chauffants | 15A
64. | Lave-phares | 20A
65. | Phares antibrouillard | 15A
66. | Moteur de lève-vitre de la porte arrière gauche | 25A
67. | Vide
68. | Ventilateur de climatisation et de chauffage | 25A
Boîte de relais

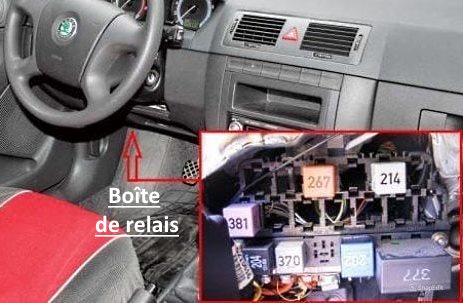

Se trouve sous le tableau de bord.

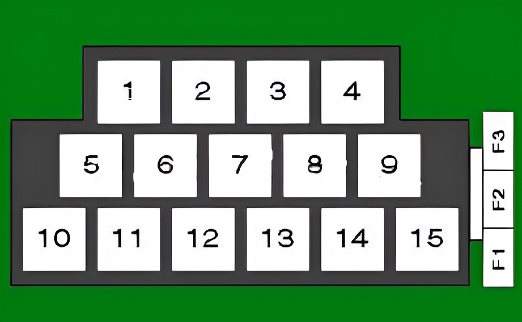

Plan
N° | Description
F1. | (40A) Chauffage d'appoint
F2. | (40A) Chauffage d'appoint
F3. | (40A) Chauffage auxiliaire
1. | Relais de pompe à carburant (diesel, ATD ^07/00)
2. | Vide
3. | Relais de bougie de préchauffage
4. | Vide
5. | Relais de clignotant de porte ouvert ou desserré
6. | Relais de pompe de lave-phares
7. | Relais de commutateur de non-démarrage
8. | Relais 1 Chauffage auxiliaire, faible puissance (diesel)
9. | Relais 2 chauffage d'appoint, puissance élevée (diesel)
10. | Vide
11. | Relais du circuit d'aide à l'allumage
12. | Relais du système de gestion du moteur (diesel, ASY/ATD ^07/00)
13. | Module du système de contrôle des lampes
14. | Module du système de contrôle des lampes
15. | Relais de pompe à essence Skoda Fabia (essence, ARV/AME/ AUA/AUB/ AQV/ATZ/ AQW^01/00)
Tous les équipements électriques

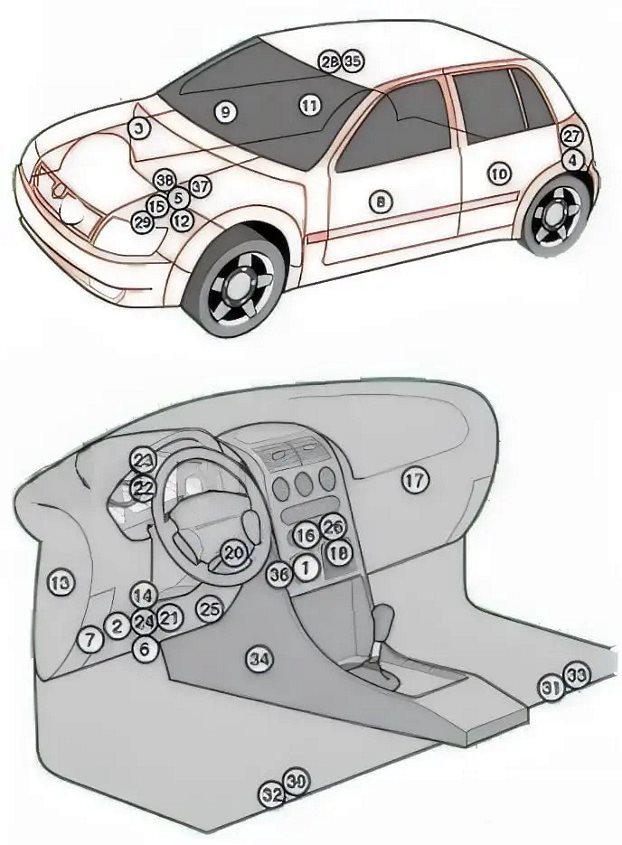

Structure générale de l'équipement électrique du véhicule.
1. | Module de commande de la climatisation - dans le panneau de commande du chauffage
2. | Module de commande de l'alarme antivol - dans le calculateur multifonction 2
3. | Buzzer de l'alarme antivol (^07/00)
4. | Buzzer de l'alarme antivol (08/00^)
5. | Batterie
6. | Module de commande du verrouillage central - dans le calculateur multifonction 2
7. | Connecteur de diagnostic (DLC) - derrière la boîte à gants
8. | Module de commande de fonction de porte, avant gauche (verrouillage central/rétroviseur extérieur/ lève-vitre)
9. | Module de commande de fonction de porte, avant droite (verrouillage central/rétroviseur extérieur/ lève-vitre)
10. | Module de commande de fonction de porte, arrière gauche (verrouillage central/rétroviseur de porte/ lève-vitre)
11. | Module de commande de fonction de porte, arrière droite (verrouillage central/ lève-vitre)
12. | Module de commande du moteur du ventilateur - avec climatisation
13. | Boîte à fusibles n° 1 dans l'habitacle
14. | Boîte à relais n° 2 dans l'habitacle
15. | Boîte à fusibles, sous le capot - au-dessus de la batterie
16. | Fusible supplémentaire (10 A) - à l'arrière de l'unité de commande du système de navigation
17. | Unité de commande de la climatisation/du chauffage/de la résistance de régulation de la vitesse du ventilateur - Unité du ventilateur, côté gauche
18. | Module de commande du chauffage - dans le panneau de commande du chauffage - (si pas de climatisation)
19. | Klaxon
20. | Antenne circulaire de l'antidémarrage - près du contacteur d'allumage
21. | Relais de clignotants/de signal de détresse - dans le module de commande multifonction 1
22. | Unité de commande du combiné d'instruments - derrière le tableau de bord - fonctions : Antidémarrage, avertisseurs et clignotants
23. | Avertisseur sonore de lampes allumées - dans le combiné d'instruments
24. | Unité de commande multifonctionnelle 1 - sous l'unité de relais 2 du tableau de bord - Fonctions : Actionneur du volet de coffre/verrouillage du coffre, dispositif de maintien de la vitesse, dégivrage de la lunette arrière, klaxon, clignotants/avertissement d'urgence, éclairage intérieur, essuie-glace arrière, feux de recul (MKPP), lave-glace, essuie-glace
25. | Module de commande multifonctionnel 2 Fonctions : Antivol, verrouillage centralisé, rétroviseurs électriques/chauffants, vitres électriques et lève-vitres électriques
26. | Module de commande du système de navigation - dans le panneau de commande du système de navigation et de la radio
27. | Module de commande du système de stationnement
28. | Avertisseur sonore du système de stationnement - près de l'ampoule de l'habitacle
29. | Module de commande de la direction assistée
30. | Module de commande du chauffage des sièges - sous le siège côté conducteur
31. | Module de commande du chauffage des sièges - sous le siège du côté passager
32. | Capteur de choc latéral, côté gauche - sous le siège avant
33. | Capteur de choc latéral, côté droit - sous le siège avant
34. | Module de commande SRS - derrière la console centrale
35. | Module de commande du toit ouvrant - derrière le plafonnier
36. | Module de commande de l'interface téléphonique
37. | Module de commande électronique de la boîte de vitesses
38. | Capteur de vitesse du véhicule - boîte de vitesses
