La Fabia est une citadine produite depuis 1999 par le constructeur tchèque Škoda Auto. Cette notice détaille l'affectation des fusibles et des relais de la Škoda Fabia de deuxième génération (5J2 - berline bicorps / hayon ; 5J5 - break Combi). Années de production : 2007 à 2015.

Vous trouverez ci-dessous l'emplacement, l'affectation et les illustrations des blocs de fusibles. La mention « Allume-cigare » est indiquée en gras.

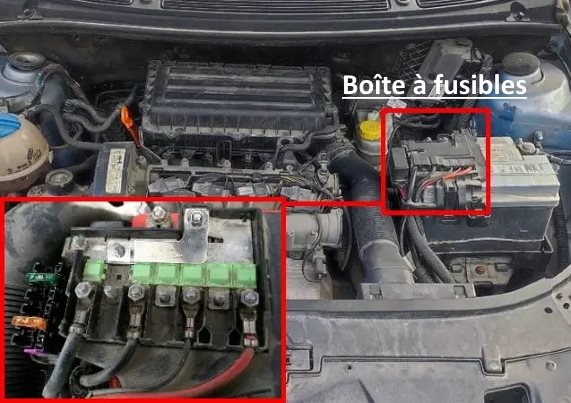

Dans le compartiment moteur

Situé sur la batterie.
Type 1

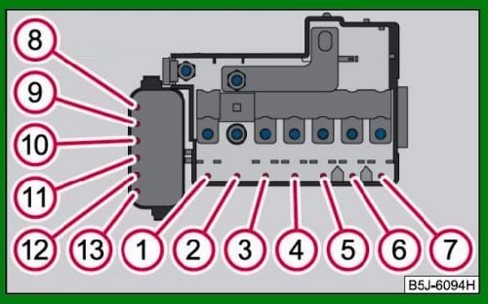

Schéma d'implantation

N° | Affectation | Intensité
1. | Alternateur | 175 A
2. | Libre
3. | Alimentation habitacle | 80 A
4. | Chauffage d'appoint électrique | 60 A
5. | Alimentation habitacle | 40 A
6. | Motoventilateur de refroidissement, bougies de préchauffage | 50 A
7. | Direction assistée électrique | 50 A
8. | ABS, ESP, ASR | 25 A
9. | Motoventilateur de refroidissement | 30 A
10. | Motoventilateur de refroidissement | 5 A
11. | ABS, ESP, ASR | 40 A
12. | Calculateur de réseau de bord | 5 A
13. | Boîte de vitesses automatique 5 A / Chauffage d'appoint 40 A

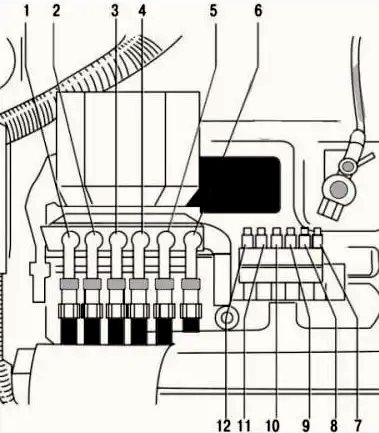

Type 2

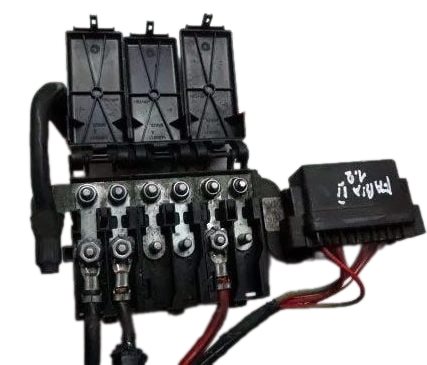

Exemple d'illustration.
Schéma d'implantation

N° | Affectation | Intensité
1. | Alternateur | 175 A
2. | Calculateur de réseau de bord | 80 A
3. | Chauffage d'appoint | 60 A
4. | Bloc hydraulique ABS/ESP | 40 A
5. | Calculateur de direction assistée | 50 A
6. | Bougies de préchauffage | 50 A
7. | Boîte de vitesses automatique | 5 A
8. | Unité de commande électrique | 40 A
9. | Motoventilateur de refroidissement | 30 A
10. | Climatisation | 5 A
11. | Motoventilateur de refroidissement | 30 A
12. | Bloc hydraulique ABS/ESP | 25 A
Dans l'habitacle
L'habitacle dispose de deux boîtiers distincts pour la protection des circuits électriques du véhicule.

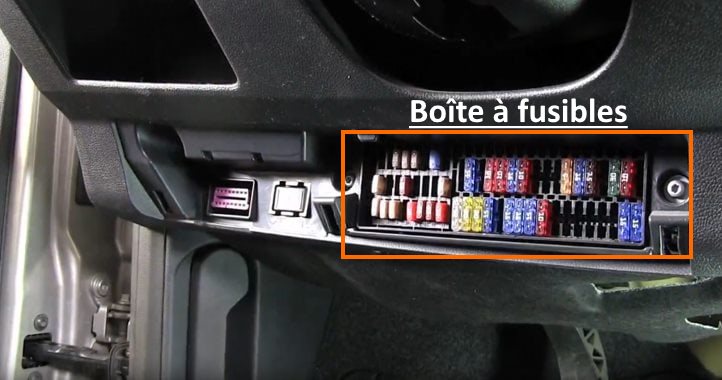

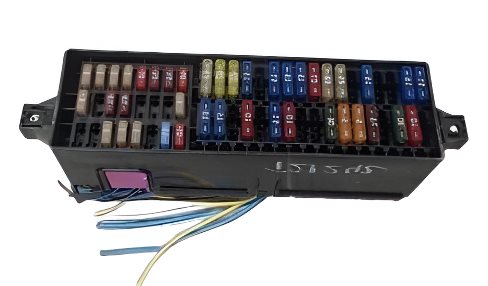

Boîte à fusibles

Elle est située sous le volant, derrière un cache de protection en plastique.

Aperçu général.

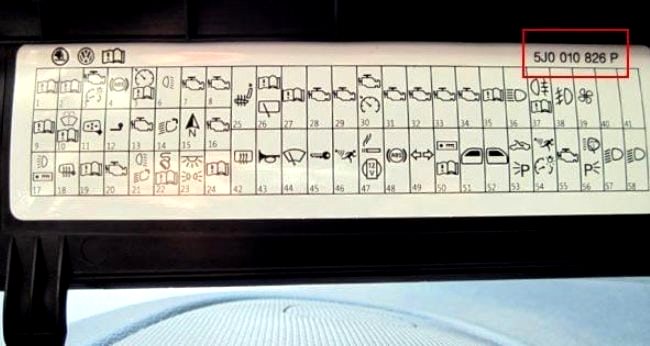

Le dos du couvercle de protection comporte l'affectation mise à jour des éléments selon leur référence de pièce :
- 5J0 010 623 A / 5J0 010 675 : modèles de 2007 à 2010,
- 5J0 010 743 : modèles de 2010 à 2012,
- 5J0 010 826 P : modèles de 2012 à 2015.

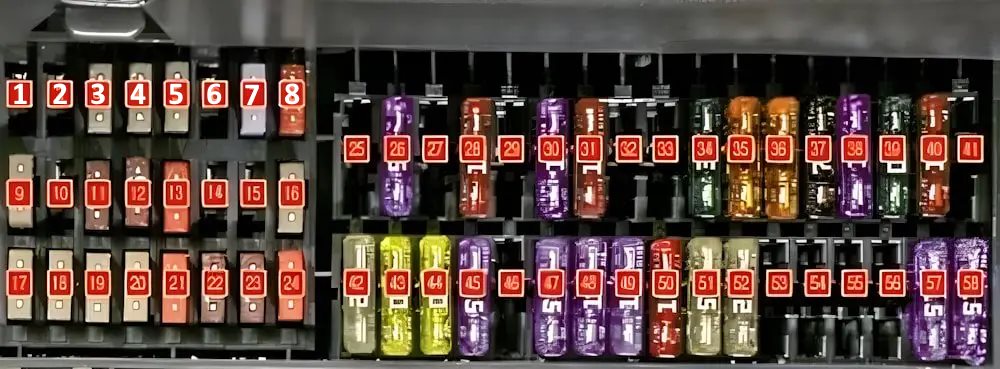

Schéma d'implantation

N° | Affectation | Intensité
1. | Libre
2. | Libre
3. | Régulateur de portée des phares | 5 A
4. | Bloc hydraulique ABS | 5 A
5. | Régulateur de vitesse | 5 A
6. | Libre
7. | Calculateur moteur (moteurs BBM et BZG) | 15 A
8. | Injecteurs (moteurs BXW et BTS) | 10 A
9. | Calculateur d'aide au stationnement, calculateur de climatisation | 5 A
10. | Libre
11. | Calculateur de rétroviseurs extérieurs, lève-vitres | 7,5 A
12. | Feux de recul | 7,5 A
13. | Calculateur de boîte de vitesses automatique | 15 A
14. | Actuateur de phares directionnels | 10 A
15. | Système de navigation | 5 A
16. | Calculateur de direction assistée électrohydraulique | 5 A
17. | Éclairage de plaque d'immatriculation, feu de position gauche | 5 A
18. | Feu de position droit | 5 A
19. | Autoradio | 5 A
20. | Calculateur moteur (moteurs BXW et BTS) | 5 A
21. | Feux stop | 10 A
22. | Calculateur de climatisation, calculateur d'aide au stationnement, téléphone, capteur d'angle de braquage, calculateur de réseau de bord | 7,5 A
23. | Éclairage intérieur | 7,5 A
24. | Verrouillage du hayon | 10 A
25. | Sièges chauffants | 20 A
26. | Essuie-glace / Lave-glace | 15 A
27. | Libre
28. | Électrovanne du réservoir à charbon actif (AKF) | 10 A
29. | Injecteurs (moteurs BBM et BZG) | 10 A
30. | Pompe à carburant | 15 A
31. | Sondes lambda | 10 A
32. | Libre
33. | Libre
34. | Calculateur moteur (moteurs BXW et BTS) | 30 A
35. | Éclairage du combiné d'instruments et des commandes | 5 A
36. | Feux de route | 15 A / 5 A
37. | Projecteurs antibrouillard | 7,5 A
38. | Projecteurs antibrouillard | 10 A
39. | Soufflante de chauffage / climatisation | 30 A
40. | Essuie-glace arrière | 30 A
41. | Libre
42. | Lunette arrière dégivrante | 25 A
43. | Avertisseur sonore | 20 A
44. | Essuie-glace avant | 20 A
45. | Calculateur de réseau de bord | 15 A
46. | Libre
47. | Allume-cigare (Škoda Fabia 2) | 15 A
48. | Bloc hydraulique ABS | 15 A
49. | Clignotants | 15 A
50. | Système de radio-navigation, autoradio | 10 A
51. | Lève-vitres (côté gauche) | 25 A
52. | Lève-vitres (côté droit) | 25 A
53. | Toit ouvrant électrique | 25 A
54. | Capteur de surveillance volumétrique / d'alarme (selon équipement) | 15 A
55. | Libre
56. | Système lave-phares | 25 A
57. | Feu de croisement gauche | 15 A
58. | Feu de croisement droit | 15 A

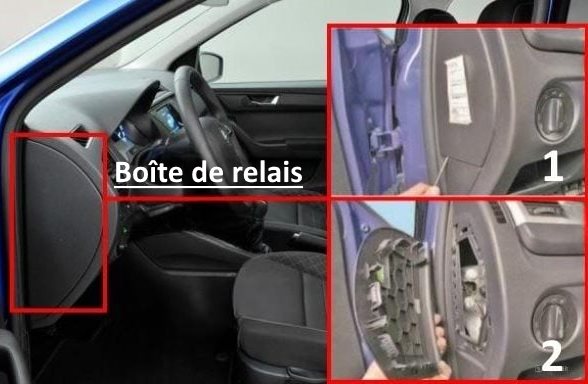

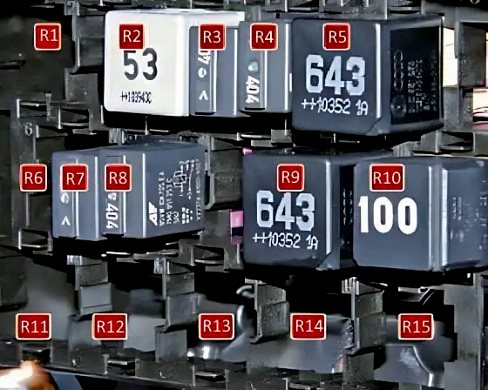

Boîte de relais

Le boîtier de relais secondaire se situe sur le côté gauche de la planche de bord. Retirez le cache en plastique pour y accéder.
Schéma d'implantation

N° | Affectation
R1, R6, R11-R15. | Libre
R2. | Pare-brise chauffant (selon équipement)
R3. | Relais de verrouillage du démarreur
R4. | Relais de pompe de préalimentation en carburant
R5. | Relais d'alimentation électrique principale
R7. | Feux de position
R8. | Relais de pompe à carburant
R9. | Relais de climatisation
R10. | Relais de décharge pour contact « X »
Vidéo explicative pour accéder aux boîtiers de fusibles et relais.
