La Talisman est une voiture de taille moyenne de Renault. Elle a remplacé le modèle Laguna. La voiture a été présentée en 2015 au Salon de l'automobile de Francfort. Produite en série depuis 2015, elle est disponible en carrosserie berline et break. Elle est construite sur la plateforme de la Common Module Family. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Renault Talisman (première génération ; codes de modèle LFD et KFD (Grandtour) ; plate-forme CMF) 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
Dans le compartiment moteur

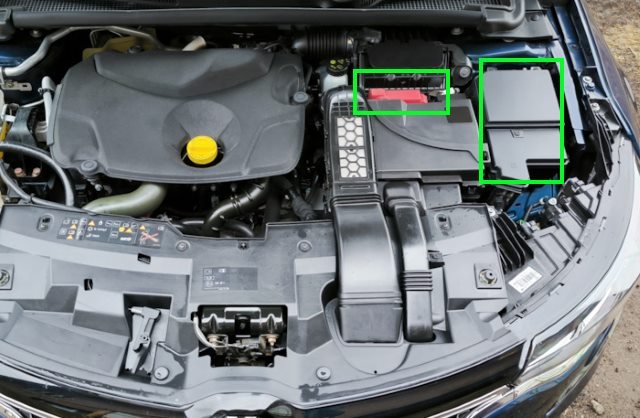

C'est ici que se trouvent trois blocs chargés de la protection des circuits électriques du véhicule.
Fusibles de puissance

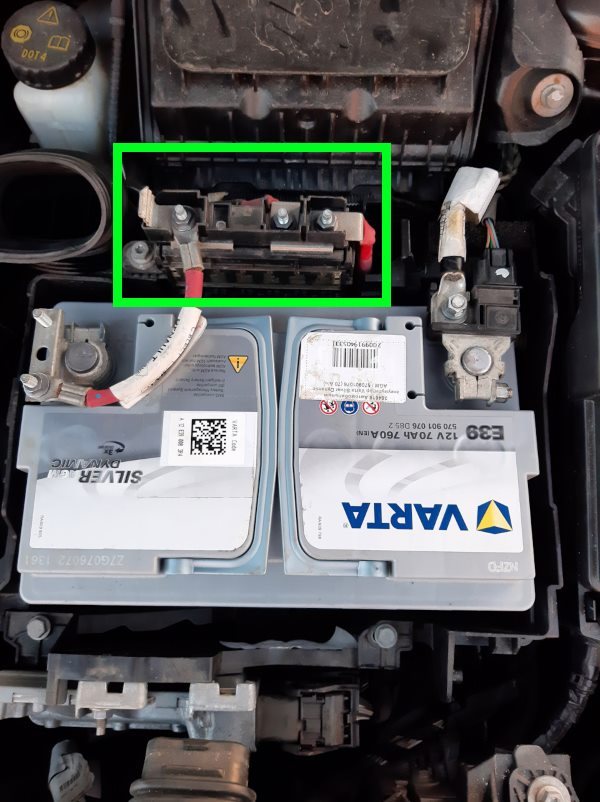

Le panneau avec les fusibles se trouve à proximité du pôle positif de la batterie.

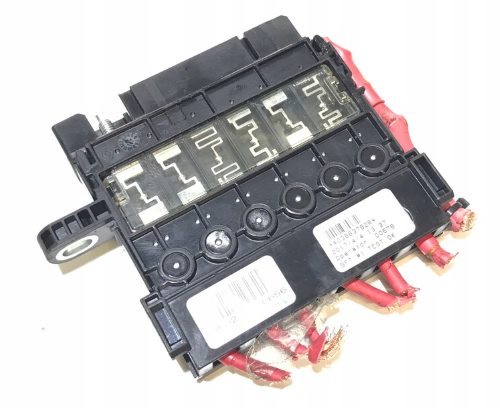

Vue d'ensemble.

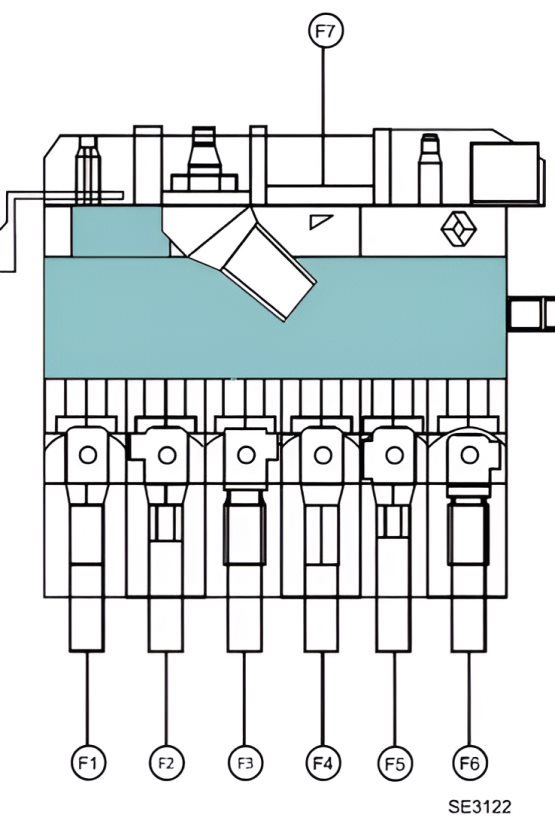

Plan
N° | Description | Ampères
F1. | Direction assistée électrique (1232) | 60A
F2. | Chauffage additionnel de la cabine (1113) | 100A
F3. | Boîte à fusibles et protection des relais | 80A
F4. | Unité de contrôle ABS-ESP (1094) | 40A
F5. | Boîte à fusibles et protection de relais | 100A
F6. | Boîte à fusibles et relais de protection | 100A
F7. | Démarreur, alternateur | 300A
Boîte à fusibles #1

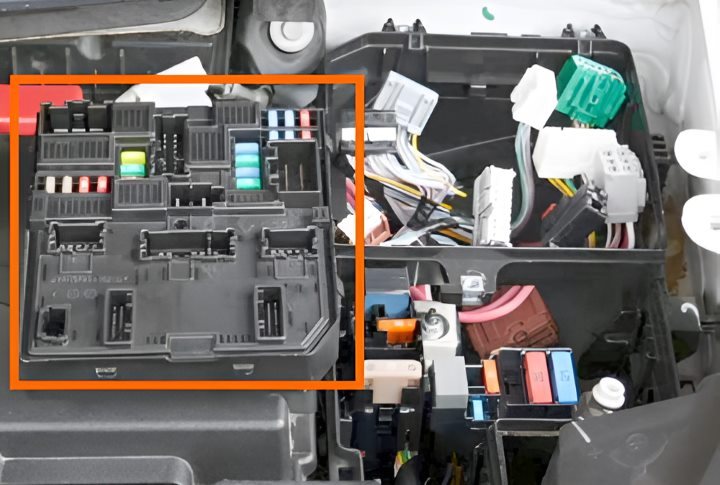

Se trouve sur le côté gauche du compartiment moteur. Pour y accéder, il faut la soulever et la retourner.

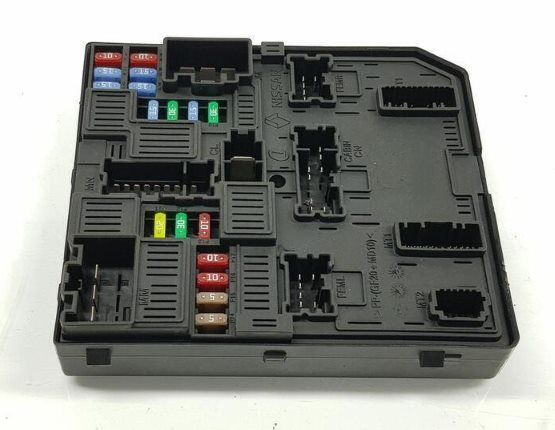

Vue générale.
Schéma
No | Affectation des fusibles | Ampères
1. | Clapet de chauffage du moteur (2232), calculateur électronique du système d'injection (120) | 10A
2. | Contrôleur électronique et relais du système d'injection (préchauffage) | 15A
3. | Contrôleur électronique du système d'injection | 15A
4. | Contrôleur électronique du système d'injection (120) et des circuits moteur | 10A
5. | Commande du moteur | 15A
6. | Relais de chauffage d'appoint 1 et 2 (1067-1068) sur le circuit imprimé (1067), commande du frein de stationnement automatique et régulateur/limiteur de vitesse (2519), sélecteur de vitesse (129), indicateur de position du levier de vitesses (1129), commande électronique du frein de stationnement automatique (1217), commande électronique du système d'aide au stationnement (1222), rétroviseur intérieur (1340), alarme de ceinture de sécurité non bouclée (1601), commande électronique de la caméra frontale (2236), limiteur de vitesse et interrupteur de commande (1081), relais de dégivrage de la lunette arrière (235) dans la boîte à fusibles de l'habitacle (260), moteur de correction des phares gauche et droit (537-538) | 15A
7. | Embrayage du compresseur de climatisation (171) | 15A
8. | Centrale électronique ABS et/ou ESP (1094) | 30A
9. | Pompe à réfrigérant de la climatisation (2084) | 15A
10. | Moteur d'essuie-glace (212) | 30A
11. | Capteur de niveau de carburant, capteur de température de carburant, fusible de la pompe à essence | 20A
12. | Démarreur | 30A
13. | Unité de contrôle électronique de la transmission | 10A
14. | Direction assistée électrique (1232), interrupteur de feu stop (160), système de traction intégrale (1663) | 5A
15. | Calculateur du système d'injection (120), calculateur du télérégulateur autoréglable (2037) | 5A
16. | Blocage électrique de la colonne de direction (1088), capteur d'angle de braquage (583), calculateur d'airbag et de rétracteur de ceinture (756) | 10A
17. | Capteur de ralenti/feu de recul de la boîte de vitesses (1109), commande du relais de chauffage du carburant (450), relais de feu de recul | 10A
Boîte à fusibles #2

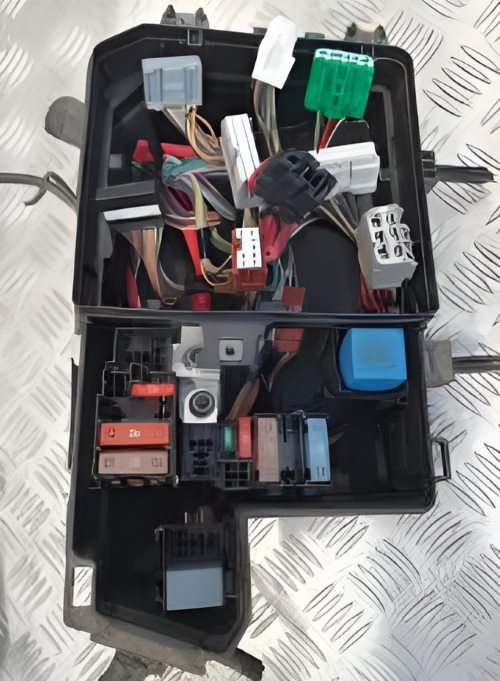

Elle se trouve sous le bloc n° 1.

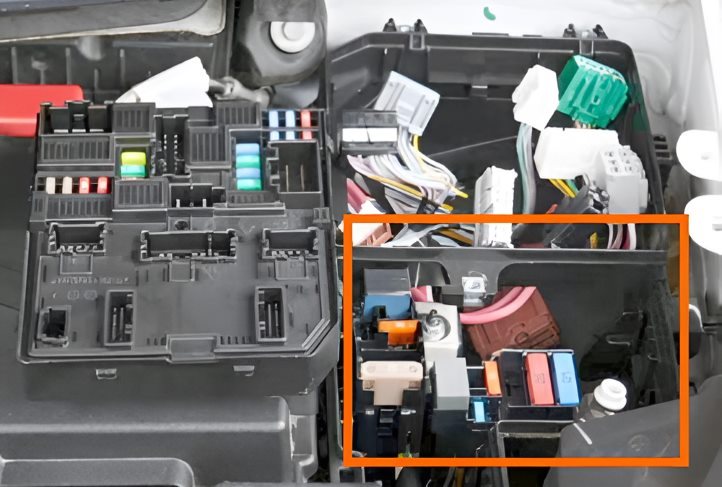

Vue générale.

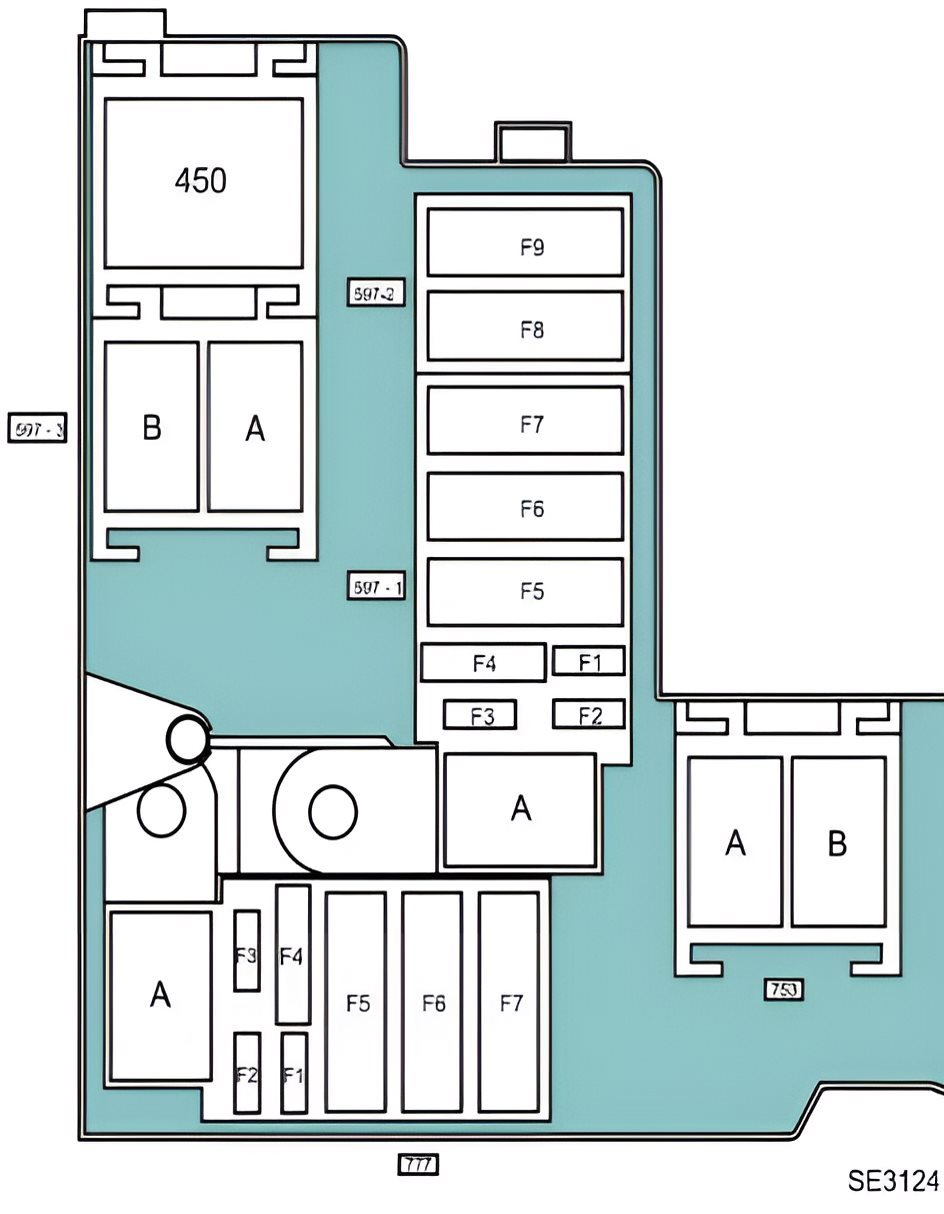

Schéma
No | Panneau 597-3
A. | Relais de démarrage à distance du moteur (2619)
B. | Relais de pompe à carburant haute pression (2523)
D. | Relais d'injection
E. | Relais d'injection
No. | Panneau 777 | Ampère
F1. | Réserve
F2. | Réserve
F3. | Réserve
F4. | Relais de la pompe de lave-phares | 20A
F5. | Chauffage du pare-brise | 80A
F6. | Unité de commande électronique pour la direction des quatre roues (1663) | 40A
F7. | Fusibles d'alimentation électrique (n° F57-#F58-#F59-#F60) dans l'habitacle | 70A
A. | Relais du lave-phares
No | Panneau 753 | Ampère
A. | Relais lave-phares
B. | Réserve
No. | Panneau 597 | Ampère
F1. | Contrôleur d'injection électronique (120) et mécanisme de goupille de stationnement de la boîte de vitesses automatique (2372) | 30A
F2. | Contrôleur électronique de la boîte de vitesses automatique | 15A
F3. | Chauffage du carburant avec capteur d'eau de carburant (1866) et système d'injection de carburant (120) | 30A
F4. | Unité de protection et de commutation (1337) | 40A
F5. | Commande électronique du système de préchauffage (257) et du système d'injection de carburant (120) | 70A
F6. | Unité de contrôle électronique de la transmission automatique (119) | 50A
F7. | Ventilateur de refroidissement du moteur (188) | 60A
F8. | Commande de l'appareil de chauffage, alimentation électrique (1550) | 70A
F9. | Boîtier d'interface pour le chauffage d'appoint (1550) | 70A
A. | Relais de feux de recul
450. | Relais de chauffage du carburant
À l'intérieur du véhicule

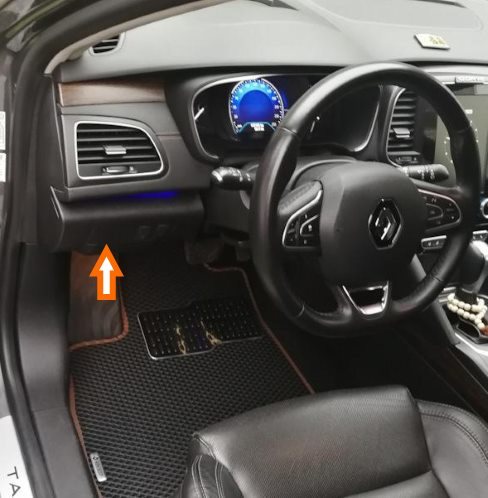

La boîte à fusibles se trouve du côté conducteur, derrière le tiroir de rangement. Ce tiroir doit être retiré pour y accéder.

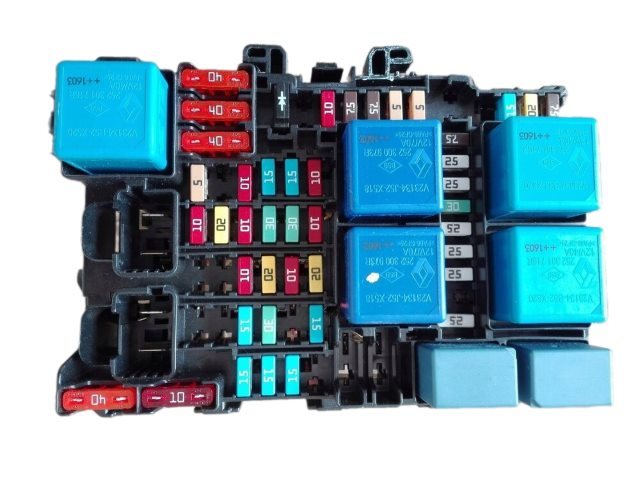

Vue générale.

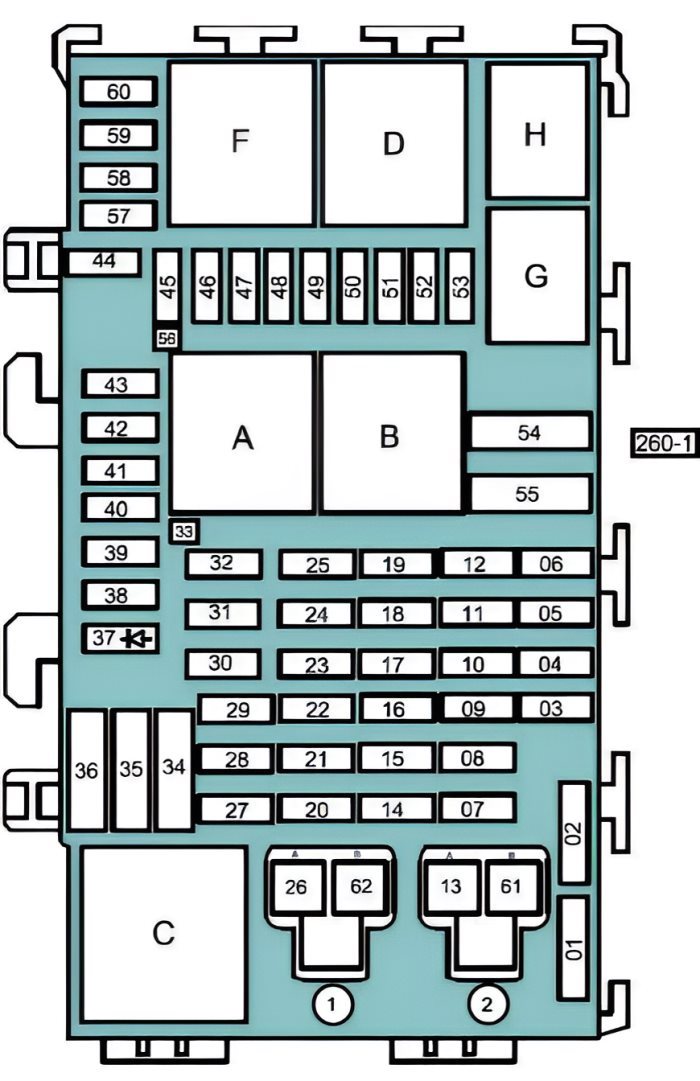

Schéma
N° | Affectation des fusibles | Ampères
A. | Relais 1 « batterie + pince » avec interruption de courant pendant le démarrage (1760) | 70A
B. | Borne de batterie + relais avec temporisation (sans coupure de courant pendant le démarrage) (1762) | 70A
C. | Réserve
D. | Réserve
F. | Relais de dégivrage de la lunette arrière (235) | 40A
G. | Relais d'avertisseur sonore (229) | 20A
H. | Relais de chauffage du volant (2499) | 20A
1. | Réserve
2. | Prise multimédia 2 (2468) en version conduite à droite | 10A
3. | Verrouillage centralisé des portes conducteur et passager (140-141), moteur de la serrure de la trappe à carburant (844) | 15A
4. | Feux arrière (172-173), rétroviseurs extérieurs à commande électrique (2230-2231), module de commutation de connexion de remorque (1971), clignotants avant (255-256) | 15A
5. | serrure de hayon (1322), verrouillage centralisé des portes arrière droite et gauche (138-139), feu stop supérieur (639) | 15A
6. | Réserve
7. | Réserve
8. | Réserve
9. | moteur d'essuie-glace arrière (211), feux antibrouillard arrière (174-175) | 15A
10. | Frein de stationnement (1217) | 30A
11. | Réserve
12. | Système d'amortisseur à vitesse variable (543) | 15A
13. | Alimentation électrique des fusibles F3, F4, F5 et F6 dans le bloc d'habitacle (260)
14. | Réserve
15. | Réserve
16. | Tableau de bord (247) | 10A
17. | Relais d'avertisseur sonore (229) | 20A
18. | Connecteur de diagnostic (225), signalisation (1838) | 10A
19. | Module de commutation de connexion de remorque (1971) | 20A
20. | Module de commutation électronique central habitacle (BCM) | 10A
21. | Module de système de télémétrie (2152), système audio (261) | 20A
22. | Changeur de disques compacts (1272). Prise multimédia (1877), écran multifonction (2402), frein de stationnement automatique et limiteur de vitesse/commande (2519) | 10A
23. | Amplificateur du système audio (1917) | 30A
24. | Frein de stationnement (1217) | 30A
25. | Feux arrière (172-173), module de commutation de connexion de remorque (1971) | 10A
26. | Réserve
27. | Rétroviseurs électriques (2230-2231) | 5A
28. | Réserve
29. | Réserve
30. | Fusible pour Renault Talisman allume-cigare (101) ou prise accessoires (506) | 15A
31. | Prise pour accessoires électriques dans le coffre (1384) | 15A
32. | Pompe de lave-glace et de lave-glace arrière à double effet (677) | 10A
33. | Fusible d'alimentation électrique (F2) dans le compartiment passagers (260) - dans les versions avec conduite à droite
34. | Ventilateur de l'habitacle 1 (1156) | 40A
35. | Chauffage de la lunette arrière (235) | 40A
36. | Porte arrière | 40A
37. | Réserve
38. | Moteur de verrouillage de la trappe du réservoir de carburant (844), moteur de déverrouillage du compartiment de rangement côté passager (2518) | 15A / 10A
39. | commande de klaxon (wac) (1920), commande de climatisation (419) | 10A
40. | Capteur de position d'embrayage (1057) dans la version avec boîte de vitesses manuelle, indicateur de pare-brise (2400) dans la version avec indicateur de pare-brise, version 1 - anneau de réception 433 MHz (1618) dans la version avec kit mains libres | 7,5A
41. | Éclairage intérieur et lampes d'éclairage | 7,5A
42. | Rétroviseurs extérieurs droit et gauche motorisés (2230-2231) via commande matricielle de porte multiplexée (1667), lampes d'éclairage de porte avant | 5A
43. | ABS et/ou système de stabilisation de la route (1094), interrupteur de feu stop (160) | 5A
44. | Réserve
45. | Capteur de pluie et capteur d'ensoleillement (1415), capteur de température de la cabine (1872), éclairage intérieur (328-329), éclairage des rétroviseurs Be. |pare-soleil conducteur (541), éclairage des rétroviseurs dans le pare-soleil conducteur (588), lampes intérieures sur la traverse arrière (300) | 7,5A
46. | Moteur de lève-vitre de la porte conducteur (203) | 25A
47. | Moteur de lève-vitre de la porte du passager (204) | 25A
48. | Toit ouvrant panoramique (304) | 30A
49. | Moteur de lève-vitre de la porte arrière gauche (202) | 25A
50. | Moteur de lève-vitre de la porte arrière droite (201) | 25A
51. | Mémoire de position du siège avant droit (2576) | 25A
52. | Interrupteur de rabattement du siège arrière | 15A
53. | Système de mémoire pour le siège avant gauche (2567) : Moteur de réglage du soutien lombaire du siège avant gauche 1 (2564), moteur de réglage du soutien lombaire du siège avant gauche 2 (2565) | 25A
54. | Moteur d'essuie-glace de pare-brise | 40A
55. | Moteur d'essuie-glace | 40A
56. | Alimentation électrique du fusible F38 dans la boîte à fusibles de l'habitacle (260)
57. | Ventilateur de l'habitacle arrière | 30A
58. | Eléments chauffants des coussins de siège arrière gauche et droit (2423-2424), unité de commande du chauffage de siège arrière gauche et droit (2120-2121) | 15A
59. | Mémoire de position du siège avant gauche (2567), mémoire de position du siège avant droit (2576), éléments chauffants des coussins de siège avant gauche et droit (987-988), chauffage des sièges avant gauche et droit (985-986) | 20A
60. | Volant chauffant (2483), entretien de la vitesse et commutateur d'airbag (689) | 7,5A
61. | Alimentation électrique du relais n° 2 après le commutateur d'allumage (ap2) (752) dans le bloc d'habitacle (260-4)
62. | Alimentation électrique des fusibles (n° F16-#F17-#F18-#F19-#F35) dans le compartiment passagers (260-1)
