A la fin de l'année 2000, après presque sept ans de production de la Laguna I, une nouvelle génération, la deuxième, a été créée sur une base commune avec la Nissan Primera (qui est apparue un an plus tard). Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Renault Laguna (deuxième génération ; désignation interne X74) 2001, 2002, 2003, 2004, 2004, 2005, 2006 et 2007 années de modèle.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à essence.
À l'intérieur du véhicule
Il existe deux boîtes à fusibles pour la protection des circuits électriques du véhicule.
Boîte à fusibles principale

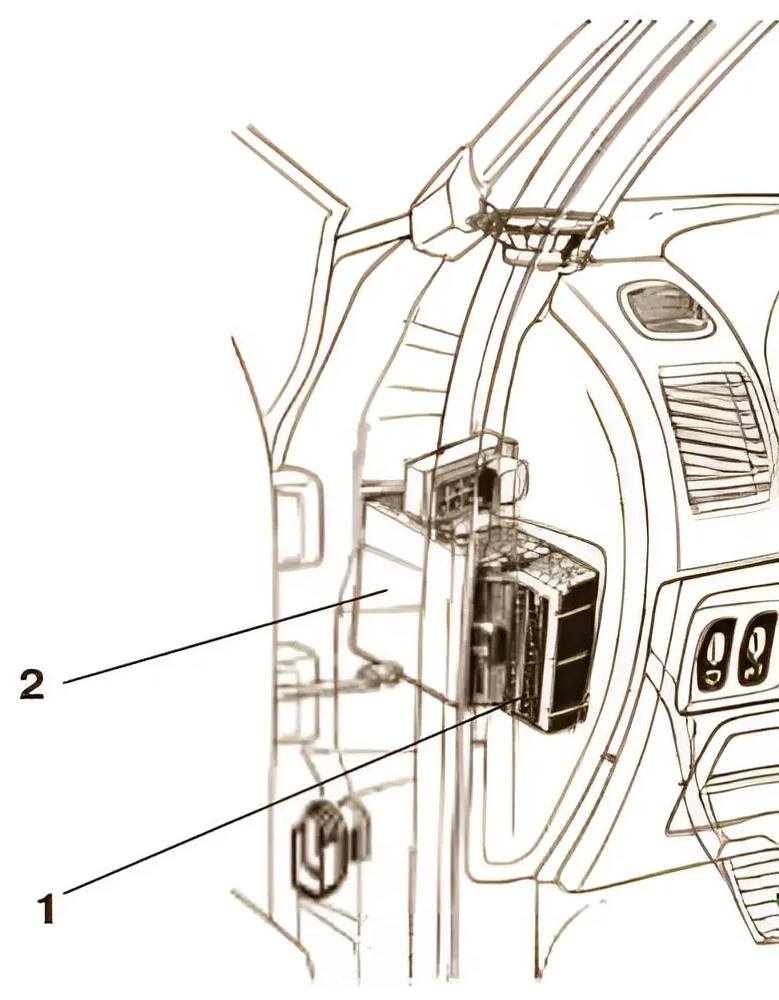

Elle se trouve à l'extrémité du tableau de bord, côté conducteur.
Le tableau de relais (2) y est raccordé.

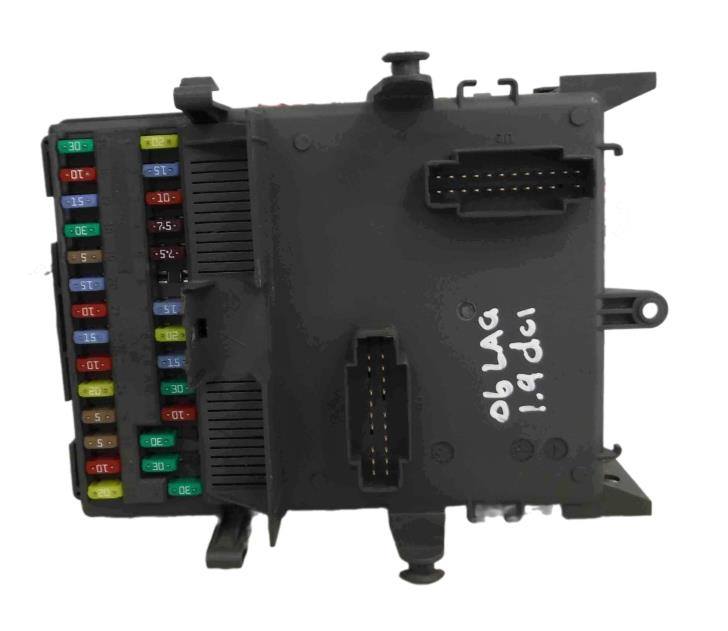

Vue générale.

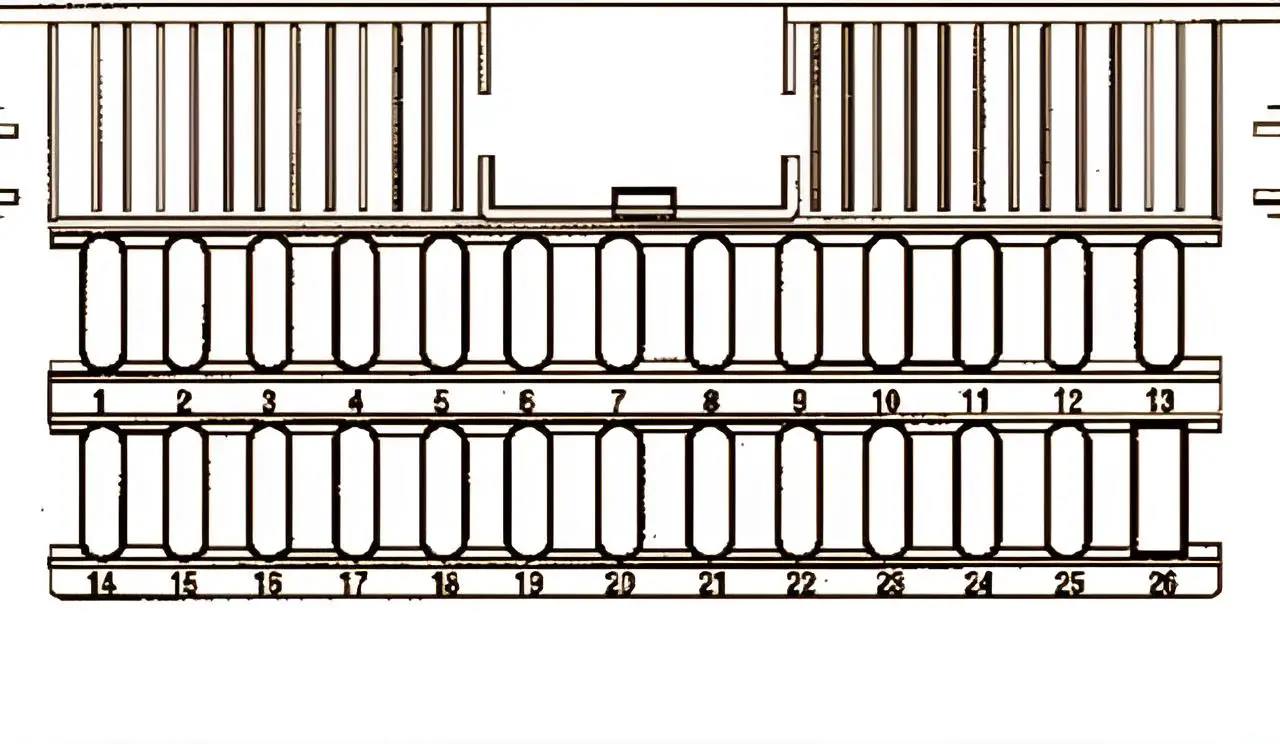

Schéma
No | Affectation des fusibles | Ampères
1. | Phare pour feux de route | 20A
2. | Alimentation de l'unité centrale de commutation électronique, alimentation de la boîte à fusibles et des relais, transpondeur, lecteur, bouton de démarrage du moteur | 10A
3. | Synthétiseur vocal, correcteur de phares au xénon, tableau de bord, buses de chauffage | 10A
4. | Feux de recul - Chauffage et climatisation - Aide au stationnement - Signal « + » après le commutateur d'allumage de l'alarme de sécurité - Interrupteur éclairé du verrouillage central - Détecteur de pluie - Vitres chauffantes | 20A
5ème | Eclairage intérieur à allumage temporisé | 15A
6. | Feux de stop - Interrupteur d'essuie-glace - Connecteur de diagnostic - Témoin du système de contrôle de la pression des pneus - Témoin du système de retenue pour enfants - Témoin du verrouillage centralisé des portes arrière - Éclairage de l'interrupteur des vitres électriques 20A
7. | Phare gauche feu de croisement | 15A
8. | Feux de position droit | 7,5A
9. | Feux indicateurs de direction en mode clignotant et signal de détresse | 15A
10. | Système de communication - autoradio | 10A
11. | Synthétiseur vocal, tableau de bord, phares antibrouillard, verrouillage électrique du hayon | 30A
12. | Airbags et prétensionneurs de ceinture de sécurité | 5A
13. | ECU ABS, système de répartition de la force de freinage | 5A
14. | Avertisseur sonore | 15A
15. | Fenêtre électrique dans la porte du conducteur | 30A
16. | Fenêtre électrique dans la porte du passager | 30A
17. | Feux antibrouillard arrière | 10A
18. | Rétroviseurs extérieurs à dégivrage électrique | 10A
19. | Phare de croisement droit | 15A
20. | Feux de gabarit gauche, éclairage intérieur avec commande et éclairage du sac marin, éclairage de la plaque d'immatriculation | 7,5A
21. | Essuie-glace de pare-brise et de lunette arrière | 30A
22. | Verrouillage central motorisé | 30A
23. | Prise pour appareils électriques auxiliaires dans la console centrale ; radiotéléphone | 15A
24. | Allume-cigares Renault Laguna 2 ; prise pour appareils électriques auxiliaires dans le coffre | 15A
25. | Verrouillage électrique de la colonne de direction, dégivrage de la lunette arrière, sièges avant, sécurité anti-soulèvement des vitres de portes arrière | 10A

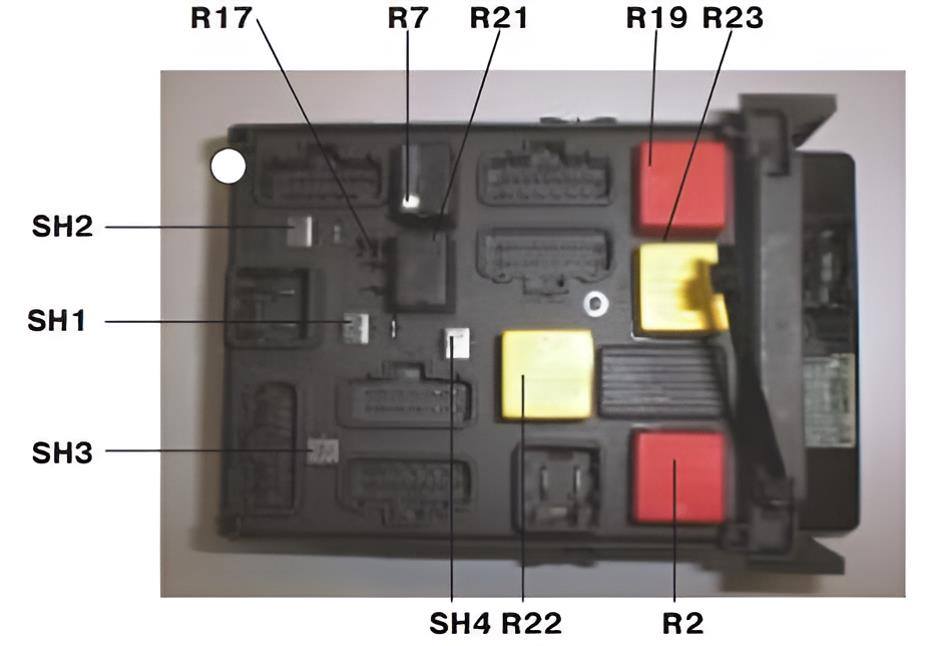

Tableau de relais
Schéma
No. | Affectation
SH1. | Shunt des lève-vitres électriques de la porte arrière
SH2. | Shunt des lève-vitres électriques de la porte avant
SH3. | Shunt pour commande des feux de croisement
SH4. | Shunt pour circuit de feux de position
R2. | Chauffage de la lunette arrière
R7. | Feux antibrouillard
R9. | Essuie-glace de pare-brise
R10. | Essuie-glace de pare-brise
R11. | Essuie-glace de lunette arrière / Feux de recul
R12. | Verrouillage des portes
R13. | Verrouillage des portes
R17. | essuie-glace de lunette arrière
R18. | Allumage temporaire de l'éclairage intérieur
R19. | Équipement électrique supplémentaire
R21. | Verrouillage du démarrage du moteur
R22. | « Plus » après la serrure de contact
R23. | Accessoires / système audio optionnel / lève-vitres dans les portes arrière
Fusible séparé

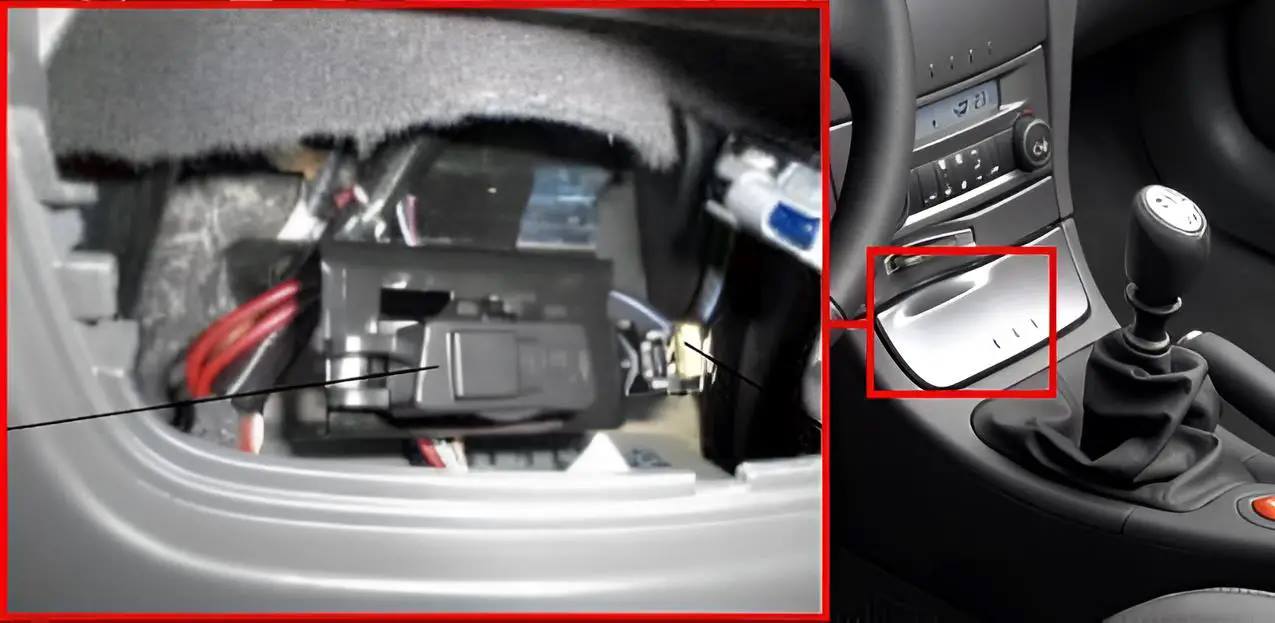

Situé sous le cendrier dans la console centrale (courant nominal de 20 ampères).
Protège les circuits électriques :
- Autoradio ;
- Unité centrale de climatisation ;
- ECU de la mémoire de position du siège ;
- Connecteur de diagnostic ;
- ECU du système de navigation ;
- ECU du système de contrôle de la pression des pneus ;
- Affichage combiné (horloge / température extérieure / autoradio) ;
- Unité centrale de communication ;
- ECU du système de mémorisation de la position du siège ;
- Circuits de raccordement du système d'alarme
Boîte à fusibles supplémentaire

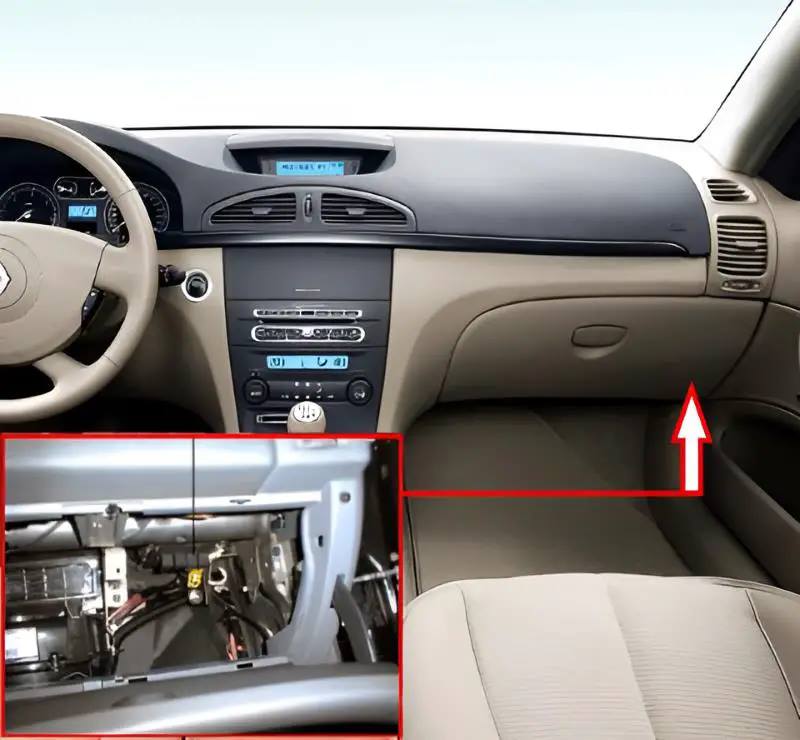

Située côté passager, derrière la boîte à gants.

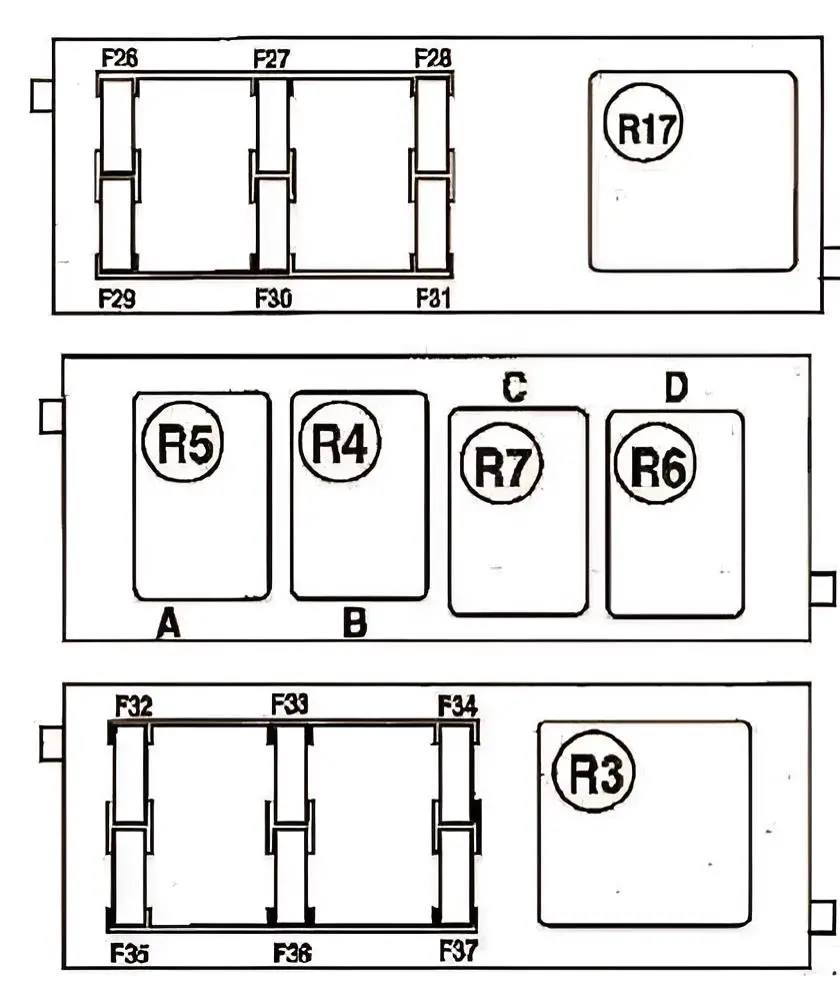

N° | Tableau des fusibles | Ampères
F26. | Connexion électrique pour remorque | 30A
F27. | Toit ouvrant | 30A
F28. | Lève-vitre électrique, arrière gauche | 30A
F29. | Lève-vitre électrique, arrière droit | 30A
F30. | Capteur de position du volant | 5A
F31. | Vide
F32. | Vide
F33. | Vide
F34. | Chauffage des sièges conducteur et passager | 20A
F35. | Chauffage de siège avant | 20A
F36. | Commande électrique de siège - côté conducteur | 20A
F37. | Commande électrique du siège passager | 20A
17. | Relais pour lève-vitres électriques
N° | Tableau des relais
3. | Relais pour commande électrique de siège
4. | Relais pour témoin de feux de jour
5. | Relais pour feux de jour
6. | Relais pour pompe de lave-phares
7. | Relais de coupure des feux de stop
Dans le compartiment moteur

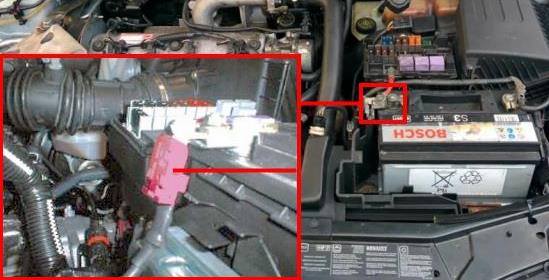

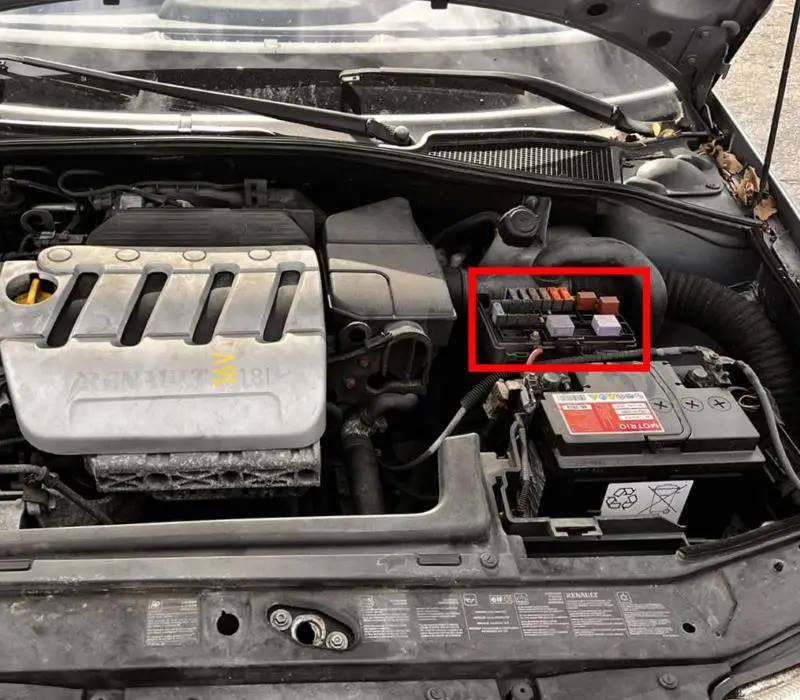

Il se trouve à proximité de la batterie et est muni d'un couvercle de protection.

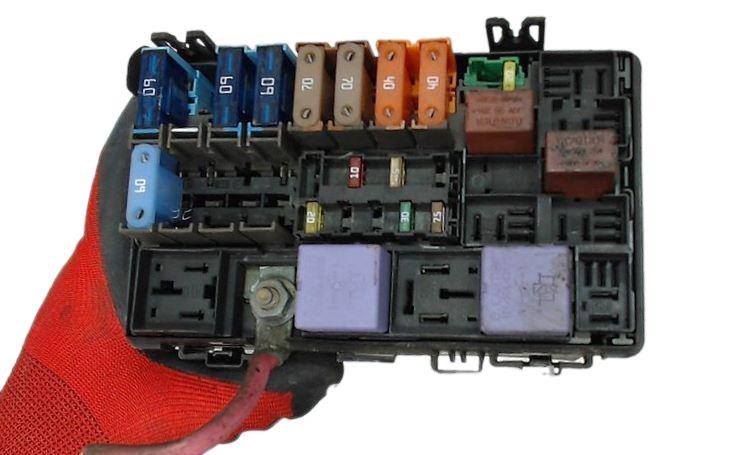

La photo est un exemple de réalisation.

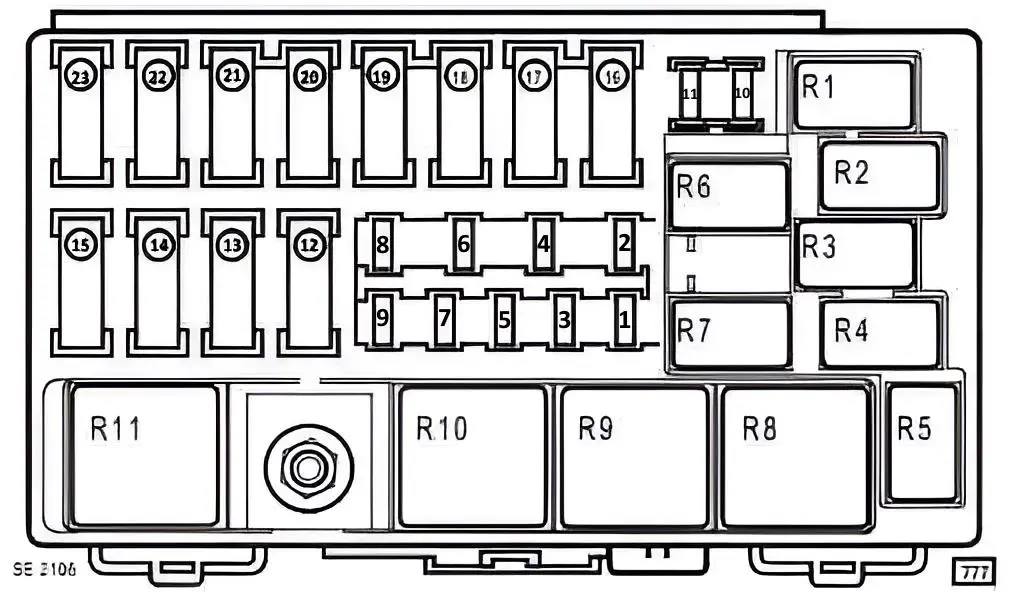

Plan
No | Affectation des fusibles | Ampères
F1. | BOÎTE DE VITESSES AUTOMATIQUE | 7,5A
F2. | Vide
F3. | Relais système d'injection | 30A
F4. | BOÎTE DE VITESSES AUTOMATIQUE | 5A/15A
F5. | Chauffage d'appoint, relais pour chauffage au diesel | 30A
F6. | ECU du système d'injection, électrovanne diesel, réchauffeur de carburant diesel | 10A
F7. | Vide
F8. | Vide
F9. | Groupe moto-ventilateur Refroidissement du moteur à bas régime | 20A
F10. | ABS et système de stabilisation de la route ECU | 30A
F11. | Avertisseur sonore | 30A
F12. | Préchauffage du moteur diesel | 70A
F13. | Thermoplongeurs 2 | 70A
F14. | Chauffages à immersion 1 | 70A
F15. | Groupe de ventilation pour le refroidissement du moteur à basse et haute vitesse (avec climatisation) | 60A
F16. | Relais de lave-phares, relais de chauffage | 40A
F17. | Electronique centrale des systèmes ABS/ESP | 40A
F18. | équipement électrique de l'habitacle n° 1 | 70A
F19. | équipement électrique de l'habitacle | 70A
F20. | équipement électrique de l'habitacle n° 3 | 60A
F21. | Circuits électriques (via ) Coupure des consommateurs électriques de l'habitacle n° 2 | 60A
F22. | Chauffage du pare-brise 80A
F23. | Vide
No. | Affectation des relais (moteur L7X)
R1. | Vide
R2. | Relais du groupe moto-ventilateur de refroidissement (avec climatiseur)
R3. | Vide
R4. | Vide
R5. | Vide
R6. | Relais du système d'injection
R7. | Relais du groupe moto-ventilateur de refroidissement (avec climatisation)
R8. | Relais de blocage de l'injection
R9. | Relais du groupe moto-ventilateur de refroidissement (avec climatisation)
R10. | Relais du groupe moto-ventilateur de refroidissement (avec climatisation)
R11. | Vide
N° | Affectation des relais (moteurs K4M-F4P-F5R-F9Q)
R1. | Relais de chauffage d'appoint 1
R2. | Relais du groupe moto-ventilateur de refroidissement à basse vitesse
R3. | Vide
R4. | Vide
R5. | Relais de chauffage autonome 3
R6. | Relais de pompe à essence
R7. | Relais de chauffage au diesel
R8. | Relais de blocage de l'injection
R9. | Relais de basse vitesse du ventilateur de refroidissement du moteur (avec climatisation)
R10. | Relais pour groupe moto-ventilateur de refroidissement (avec climatisation)
R11. | Relais pour le chauffage d'appoint 2
L'ensemble du circuit est protégé par le fusible principal, qui se trouve sur le câble positif de la batterie.
Tous les appareils électriques

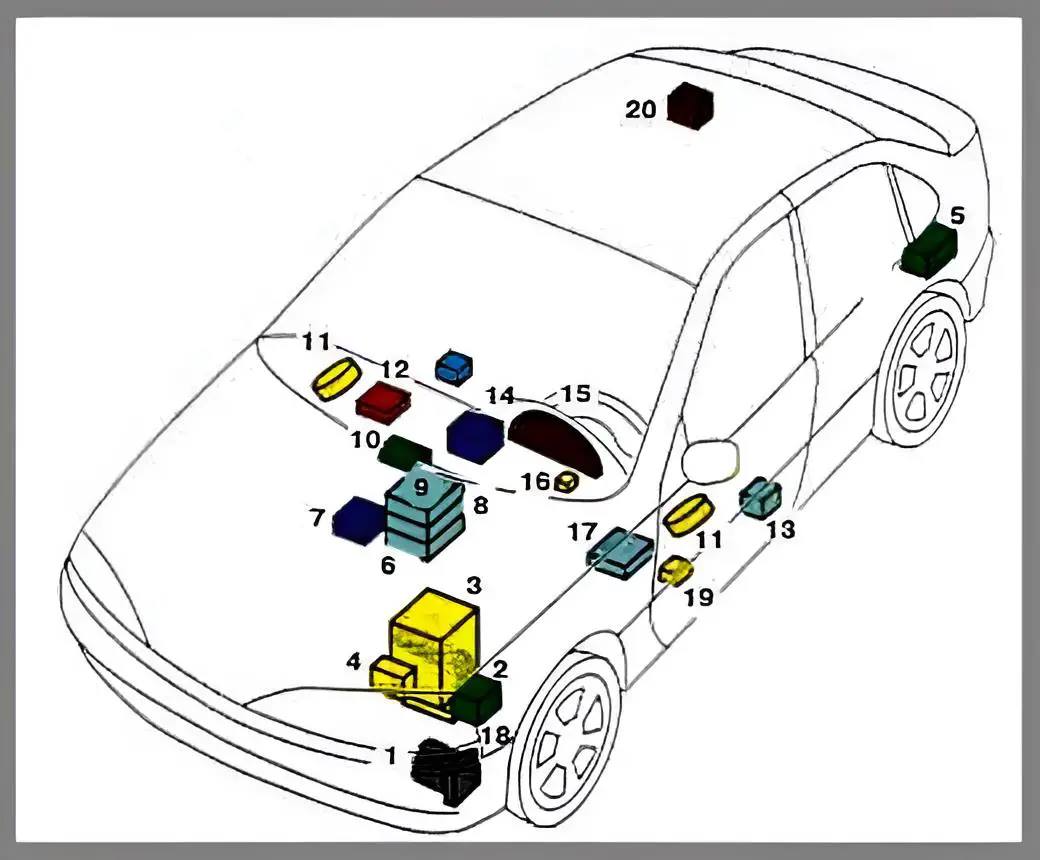

Disposition générale des composants électroniques dans le véhicule.
No | Composant
1. | Module pour l'ABS et le système de stabilisation dynamique
2. | Calculateur pour l'injection de carburant
3. | Batterie
4. | Calculateur de boîte de vitesses automatique
5. | Changeur de CD
6. | Lecteur de carte Renault
7. | Unité de commutation centrale
8. | Module de climatisation
9. | Unité de radio et de navigation
10. | Module d'affichage central
11. | Module de commande des vitres électriques
12. | Module de synthèse vocale
13. | Capteur de choc latéral
14. | Module d'airbag
15. | Tableau de bord
16. | Module d'antivol de direction
17. | Unité centrale
18. | Correcteur de lampe à décharge de batterie
19. | Module de mémoire de la position du siège conducteur
20. | Module d'aide au stationnement
