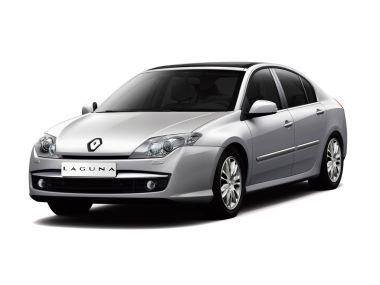

La présentation à la presse de la Laguna de troisième génération a eu lieu le 4 juin 2007. Le modèle a été présenté au public pour la première fois au Salon de l'automobile de Francfort en septembre et a été commercialisé en octobre 2007. Il s'agit de la deuxième génération de voitures construites sur la base de la plate-forme D de Nissan, également utilisée pour la Nissan Altima. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Renault Laguna (troisième génération ; désignation interne X91 ; marques de corps BT, KT, DT). Années de production : 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » et « Pompe à essence » sont indiqués en gras.
Tout l'équipement électrique

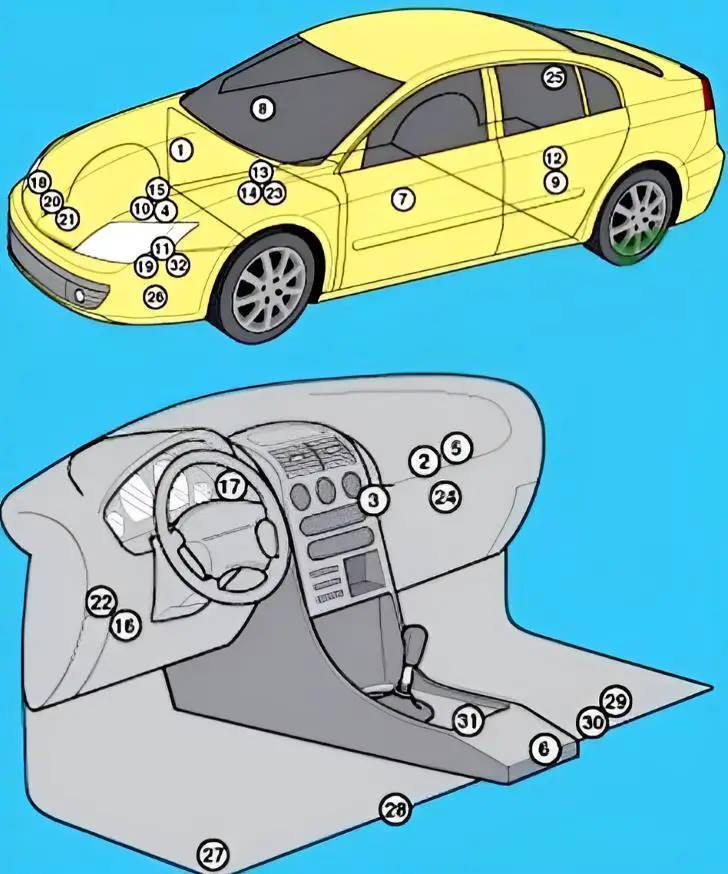

Structure générale du système électrique du véhicule.
N° | Composant
1. | Module de commande ABS
2. | Module de commande de climatisation - derrière la boîte à gants
3. | Module de commande de la climatisation/du moteur du ventilateur de chauffage
4. | Batterie
5. | Bus de données CAN, unité de contrôle passerelle
6. | Connecteur de diagnostic (DLC)
7. | Module de commande électrique de la porte conducteur
8. | Module de commande électrique de la porte passager
9. | Module de commande du frein de stationnement électrique - sous le bas de caisse
10. | Module de commande du moteur
11. | Module de commande du préchauffage du liquide de refroidissement
12. | Module de commande de la direction des quatre roues - sous le plancher
13. | Boîte à fusibles, compartiment moteur 1
14. | Boîte à fusibles, compartiment moteur 2
15. | Boîte à fusibles du compartiment moteur 3 - Fusibles dans la boîte à fusibles du compartiment moteur - Circuits électriques : Alternateur, boîte à fusibles/relais compartiment moteur 1, boîte à fusibles/relais compartiment moteur 2, boîte à fusibles/relais tableau de bord 1, calculateur multifonctions 2, pompe de direction assistée, démarreur.
16ème | Boîte à fusibles, compartiment passagers 1
17. | Boîte à fusibles, compartiment passagers 2 - avec chauffage d'appoint.
18. | Boîtier de commande des phares au xénon.
19. | Relais de bougies de préchauffage
20. | Avertisseur sonore 1
21. | Avertisseur sonore 2
22. | Appareil de commande multifonctions n° 1 - Fonctions : Verrouillage central, alarme d'urgence, dégivrage de la lunette arrière, klaxon, antidémarrage, clignotants, éclairage intérieur, accès et démarrage sans clé, phares antibrouillard, essuie-glace et lave-glace arrière, verrouillage de la colonne de direction, feux stop, déverrouillage du hayon, lave-glace
23ème | Commande multifonctionnelle n° 2 - combinée avec la boîte à fusibles et le relais n° 1 dans le compartiment moteur - Fonctions : Climatisation, moteur du ventilateur de refroidissement, capteur de niveau d'huile moteur, feux antibrouillard, pompe à carburant, phares, lave-phares, feux de recul, feux de stationnement avant, feux arrière, essuie-glaces
24 | Module de commande de navigation
25 | Module de commande de stationnement - derrière le panneau arrière droit
26. | Module de commande de la direction assistée
27. | Module de commande de réglage du siège
28. | Module de commande du chauffage de siège 1 - sous le siège
29. | Module de commande du chauffage de siège 2 - sous le siège
30. | Module de commande du chauffage du siège - sous le siège
31. | Module électronique SRS
32. | Module de commande électronique de la transmission
Dans l'habitacle

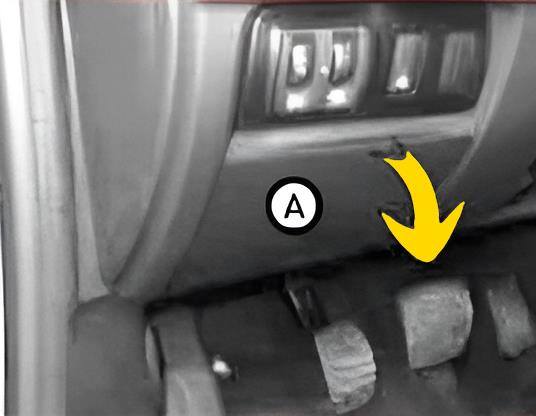

La boîte à fusibles se trouve en bas du tableau de bord, derrière un couvercle en plastique.
Photo - exemple.

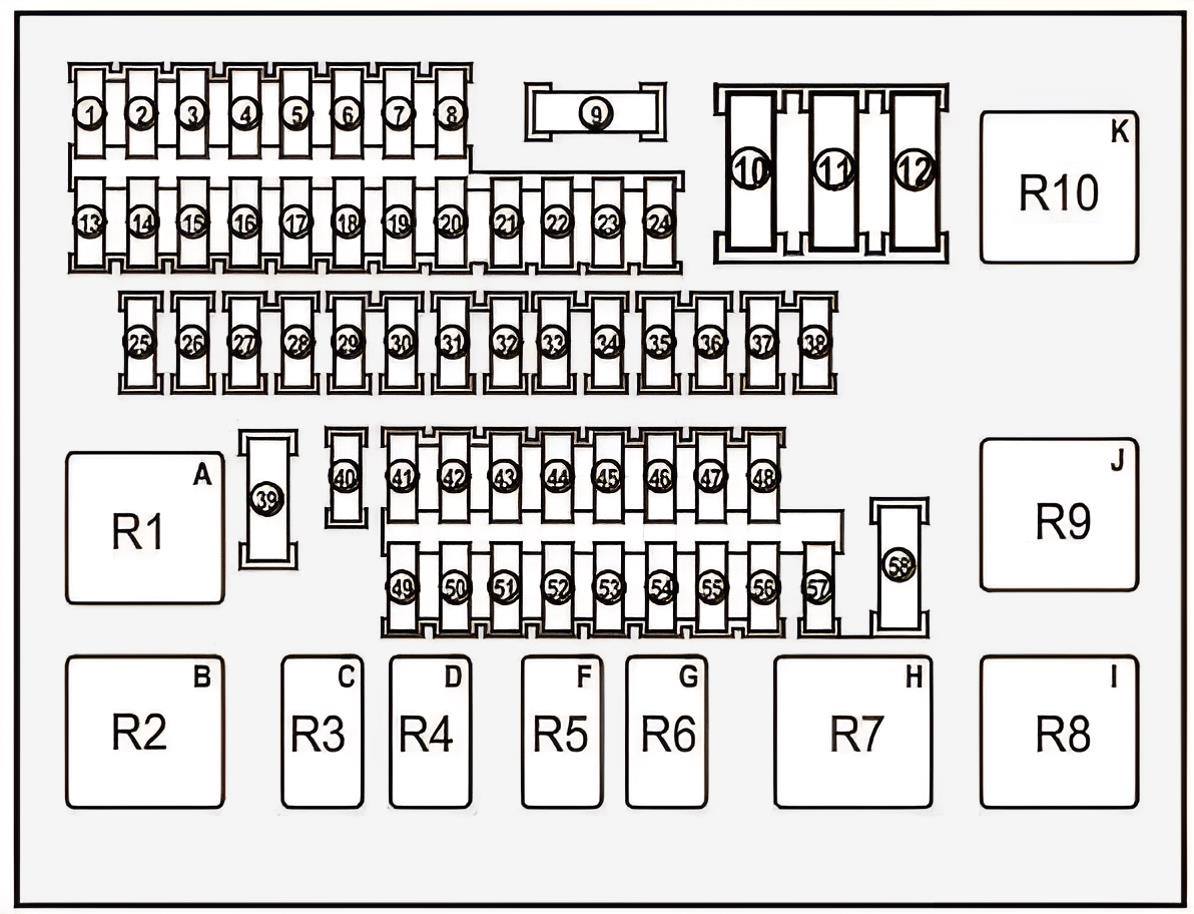

Schéma
No | Affectation | Ampères
F1. | vide
F2. | Vide
F3. | Vide
F4. | Vide
F5. | Ampoules d'intérieur | 5A
F6. | Rétroviseur intérieur | 5A
F7. | Vide
F8. | Vide
F9. | Vide
F10. | Vide
F11. | Vide
F12. | Chauffage de la lunette arrière | 40A
F13. | Vide
F14. | Vide
F15. | Vide
F16. | Vide
F17. | Vide
F18. | Installation de commutation électronique centrale de l'habitacle | 20A
F19. | Tableau électronique central de l'habitacle | 20A
F20. | Tableau électronique central de l'habitacle | 10A
F21. | Unité électronique d'alarme de sécurité, écran | 15A
F22. | Appareil de commutation électronique central habitacle | 15A
F23. | Appareil de commande électrique de la porte du passager | 30A
F24. | Commande électrique de la porte conducteur | 30A
F25. | Sièges chauffants | 25A
F26. | Centrale électronique habitacle | 15A
F27. | Vide
F28. | Toit ouvrant | 30A
F29. | Frein de stationnement | 25A
F30. | Connexion électrique pour remorque | 20A
F31. | Centrale électronique habitacle | 10A
F32. | Vide
F33. | Système audio | 25A
F34. | Vide
F35. | Vide
F36. | Système audio, écran | 20A
F37. | Tableau de bord | 10A
F38. | Vide
F39. | Vide
F40. | Interrupteur de feu stop, ABS et ESP ECU | 5A
F41. | Vide
F42. | Entraînement électrique du siège | 25A
F43. | Entraînement électrique du siège | 25A
F44. | Prise électrique pour accessoires dans le compartiment à bagages | 15A
F45. | Vide
F46. | Vide
F47. | Vide
F48. | Prise de courant équipement supplémentaire 2ème rangée de sièges | 10A
F49. | Unité de commande de la climatisation | 5A
F50. | Lève-vitres électriques | 30A
F51. | Éclairage intérieur | 5A
F52. | Système audio, verrouillage central, alarme d'urgence | 5A
F53. | Vide
F54. | Renault Laguna 3 Fusible allume-cigare | 10A
F55. | Ventilateur du capteur de température de l'air de la cabine | 5A
F56. | Chauffage du lave-glace gauche | 15A
F57. | Vide
F58. | Commande de climatisation | 40A
No. | Affectation des relais
R1. | F39, F40, F41, F42, F43, F44, F49, F50, F51, F52 Relais de temporisation pour le fusible
R2. | Relais pour le chauffage de la lunette arrière
R3. | Relais d'avertisseur sonore
R4. | Vide
R5. | Vide
R6. | Vide
R7. | Vide
R8. | Vide
R9. | Relais de sécurité temporisé F45, F46, F47, F48, F53, F54, F55, F56, F57, F58
R10. | Vide
Vidéo explicative sur l'accès au bloc de distribution.
Dans le compartiment moteur

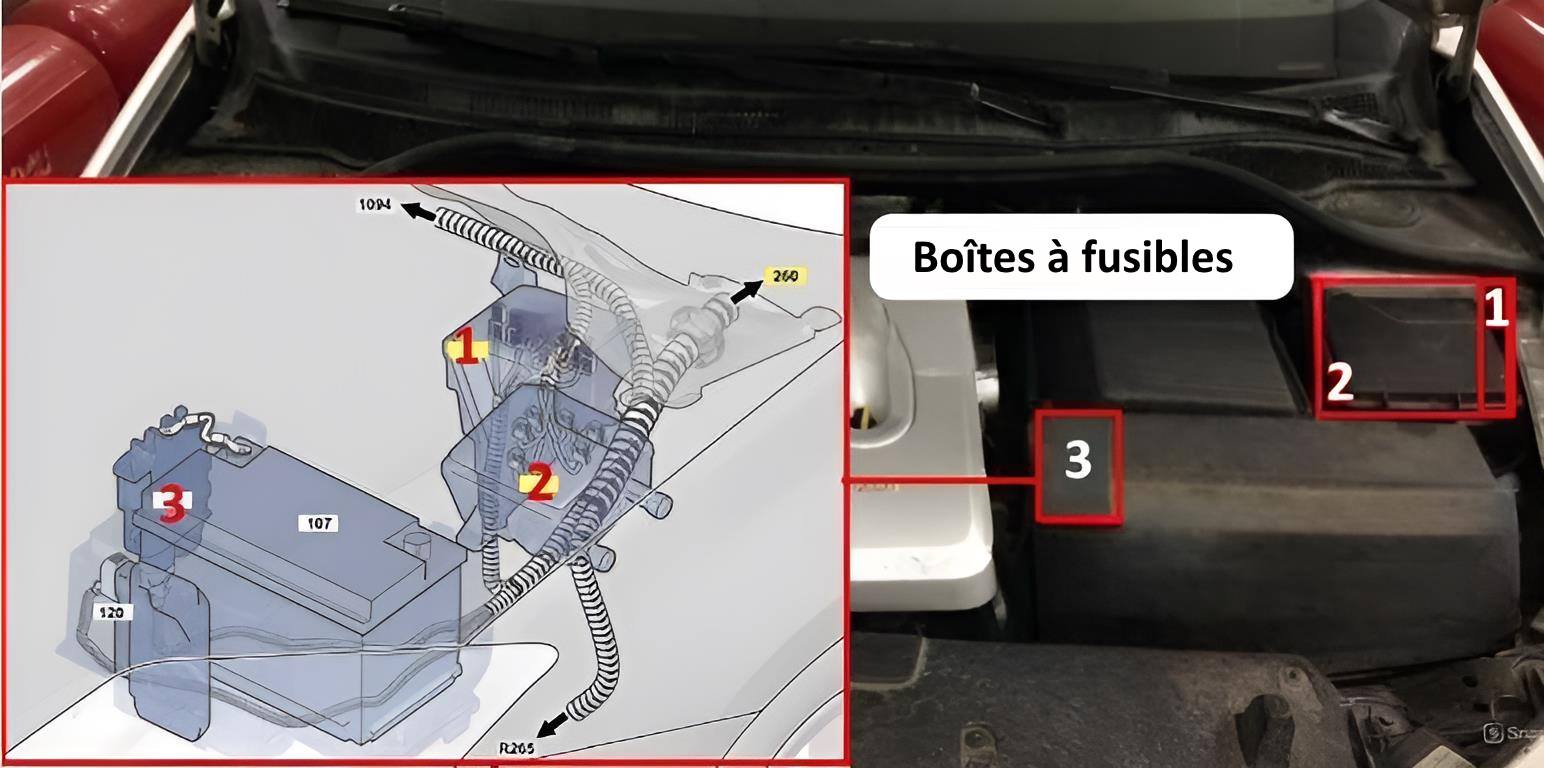

Sous le capot, sur le côté droit, se trouvent trois blocs de distribution.
Boîte à fusibles n° 1
Vue générale.

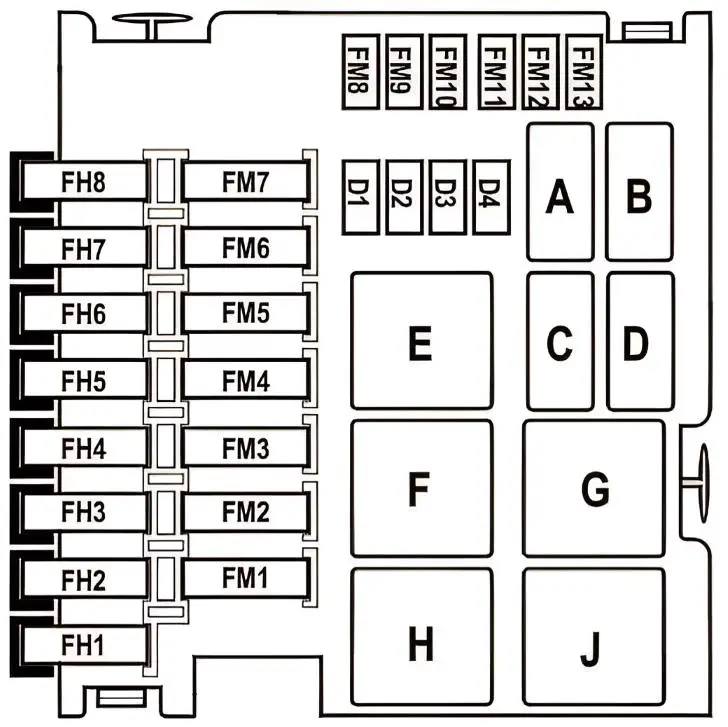

Plan
N° | Description | Ampères
D1. | Vide
D2. | Vide
D3. | Diode de ventilation | 40A
D4. | Vide
FM1. | Fusible du ventilateur de refroidissement, unité de protection et de commutation | 60A
FM2. | Vide
FM3. | Vide
FM4. | Vide
FM5. | Unité de préchauffage | 70A
FM6. | Boîtier d'interface pour le chauffage du réfrigérant | 70A
FM7. | Boîtier d'interface pour le chauffage du réfrigérant | 70A
FM8. | Fusible ECU du système d'injection, relais de chauffage du carburant, relais de ventilateur en cas de connexion en série et en parallèle | 20A
FM9. | Vide
FM10. | Vide
FM11. | Vide
FM12. | Vide
FM13. | Vide
FH1. | Boîte à fusibles dans l'habitacle | 80A
FH2. | Boîte à fusibles dans l'habitacle - appareil de protection et de commutation | 80A
FH3. | Système ABS et de stabilisation de la route ECU | 40A
FH4. | Boîte à fusibles dans l'habitacle | 80A
FH5. | Unité de commande du système de climatisation | 60A
FH6. | Boîtier de commande des quatre roues motrices | 60A
FH7. | Appareil de commande pour le système de climatisation | 30A
FH8. | Vide
Boîte à fusibles n° 2

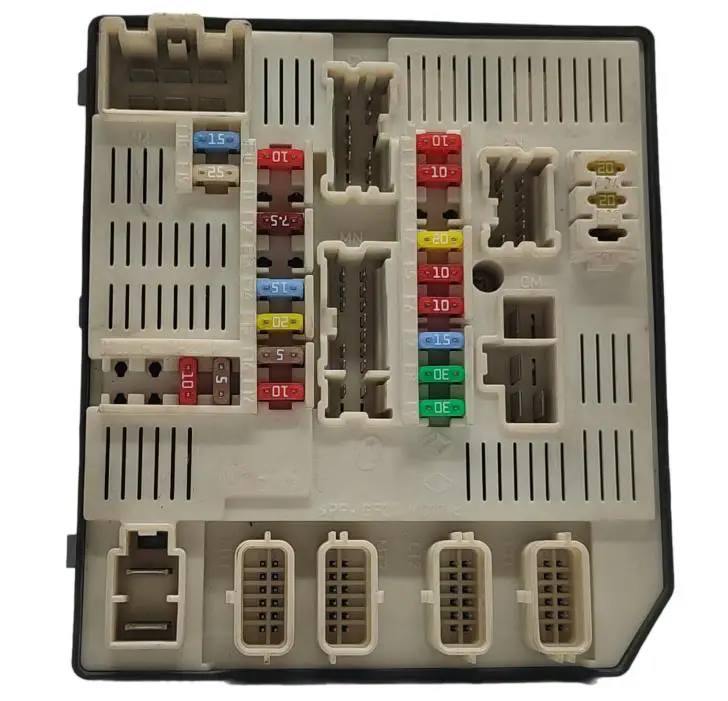

Vue générale.

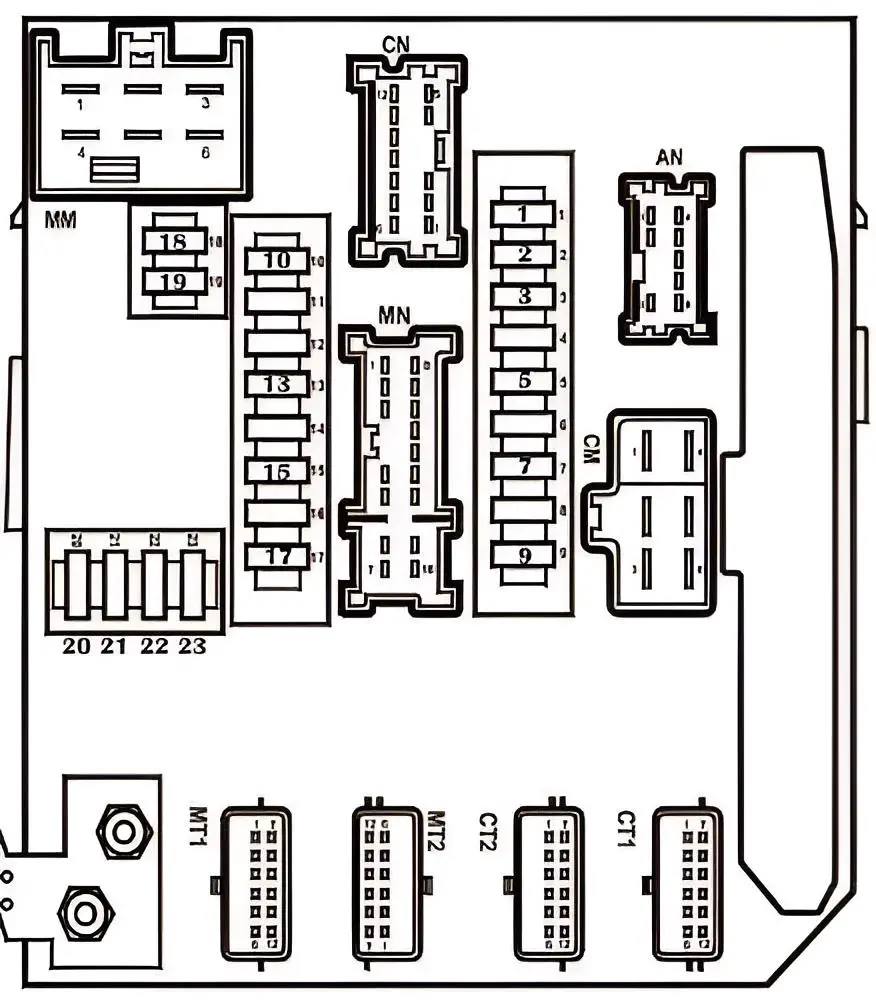

Plan
No | Description | Ampères
F1. | fusible du phare droit, correcteur de phare | 10A
F2. | Fusible du phare gauche, interrupteur de la vitre de la porte arrière | 10A
F3. | Lave-phares | 15A
F4. | Feux antibrouillard | 20A
F5. | Phare gauche | 10A
F6. | Phare droit | 10A
F7. | Connecteur de diagnostic, boîte à fusibles et à relais dans l'habitacle, indicateur de vitesse | 15A
F8. | Système ABS/ESP | 30A
F9. | Essuie-glace de pare-brise | 30A
F10. | Airbag/ceinture de sécurité ECU, palettes de changement de vitesse | 10A
F11. | Vide
F12. | Unité de contrôle électronique de la transmission | 7,5A
F13. | Vide
F14. | Capteur d'oxygène arrière et avant, capteur de moteur diesel | 15A
F15. | Fusible de l'appareil de commande de la boîte de vitesses | 20A
F16. | Interrupteur de feu stop, relais de chauffage du carburant | 5A
F17. | Relais de feux de recul, capteur de position de la boîte de vitesses | 10A
F18. | Unité centrale de commutation électronique dans l'habitacle | 15A
F19. | Démarreur | 25A
F20. | Vide
F21. | Vide
F22. | Climatiseur | 10A
F23. | Calculateur d'injection de carburant | 5A
F24. | Phare gauche | 15A
F25. | Phare droit | 15A
Boîte à fusibles n° 3
Pour couper la batterie.

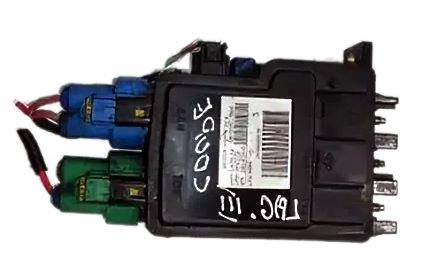

Vue générale.
Schéma
N° | Description | Ampères
F1. | Vide
F2. | Vide
F3. | Fusible du circuit « + » vers la batterie via fusible vers la boîte à fusibles des fusibles et relais dans l'habitacle, installation de protection et de commutation | 80
F4. | Fusible de l'alternateur, boîte à fusibles et relais dans le compartiment moteur | 300A
F5. | Vide
F6. | Fusible du circuit « + » de la batterie via fusible vers les injecteurs > Pompe à carburant via unité de protection et de commutation, ECU du système d'injection, pompe d'eau de refroidissement des roulements | 35A
F7. | Fusible de l'unité de protection et de commutation | 5A

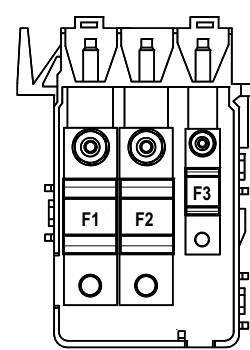

Boîte à fusibles n° 4
Se trouve sur le pôle positif de la batterie. Elle est composée de fusibles à haut pouvoir de coupure.
F1. | Courant nominal vers le démarreur
F2. | Coupe-batterie | 250A
F3. | Boîte à fusibles et à relais dans l'habitacle | 60A
