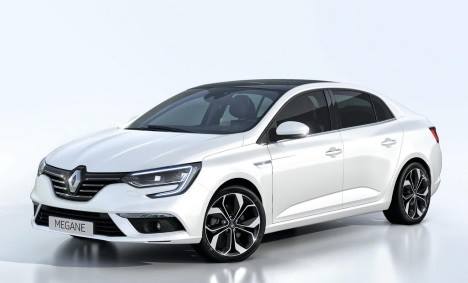

La Megane est une petite voiture familiale fabriquée par Renault. Elle a remplacé le modèle 19 en 1995. En septembre 2015, la quatrième génération de la voiture a été présentée au salon de l'automobile de Francfort et la vente a commencé en juillet 2016. Une berline a été ajoutée à la berline bicorps et au break déjà présentés. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Renault Megane 4 (quatrième génération ; marques de carrosserie break K9A, berline L9A, hayon 5 portes B9A) 2015, 2016, 2017, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 années modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.
Dans le compartiment moteur
C'est ici que se trouvent deux blocs chargés de la protection des circuits électriques du véhicule.
Boîte à fusibles
Elle se trouve dans la partie gauche du compartiment moteur. Pour y accéder, il faut retirer le revêtement de protection. Elle se compose de deux parties : la partie supérieure et la partie inférieure.

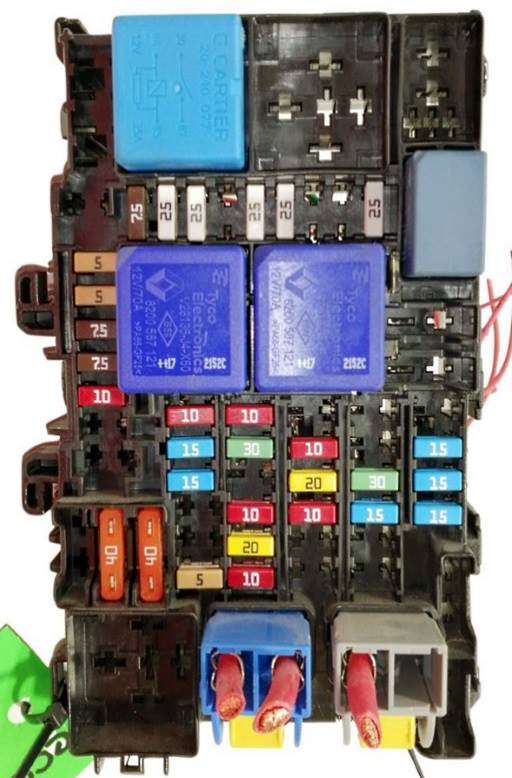

Photo - exemple.
Schéma
Partie supérieure
N° | Affectation des fusibles | Ampères
1. | Clapets chauffants du moteur (2232), calculateur électronique d'injection (120) | 10A
2. | Contrôleur électronique et relais du système d'injection de carburant (préchauffage) | 15A
3. | Contrôleur électronique du système d'injection | 15A
4. | Contrôleur électronique du système d'injection (120) et circuits moteur | 10A
5. | Commande moteur | 15A
6. | Relais de chauffage auxiliaire 1 et 2 (1067-1068) sur le circuit imprimé (1067), commande du frein de stationnement automatique et régulateur/limiteur de vitesse (2519), sélecteur de vitesse (129), indicateur de position du levier de vitesse (1129), commande électronique du système de stationnement (1222), rétroviseur intérieur (1340), alarme de ceinture de sécurité non bouclée (1601), Unité de commande de la caméra frontale (2236), unité de commande du frein de stationnement automatique (1217), commutateur du limiteur et du régulateur de vitesse (1081), relais de commande du chauffage de la lunette arrière (235) dans le boîtier de fusibles et de relais de l'habitacle (260), moteurs de correction des phares gauche et droit (537-538) | 15A
7. | Embrayage du compresseur de climatisation (171) | 15A
8. | Centrale électronique ABS et/ou ESP (1094) | 30A
9. | Pompe à réfrigérant de la climatisation (2084) | 15A
10. | Moteur d'essuie-glace (212) | 30A
11. | Capteur de niveau de carburant, capteur de température de carburant, fusible de la pompe à essence | 20A
12. | Démarreur | 30A
13. | Unité de contrôle électronique de la transmission | 10A
14. | Direction assistée électrique (1232), interrupteur de feu stop (160), calculateur électronique de traction intégrale (1663) | 5A
15. | Centrale d'injection électronique (120), Centrale de commande du télérégulateur autoréglable (2037) | 5A
16. | Blocage électronique de la colonne de direction (1088), capteur d'angle de braquage (583), calculateur d'airbag / de rétracteur de ceinture (756) | 10A
17. | Capteur de position neutre de la boîte de vitesses / feux de recul (1109), commande de relais de chauffage du carburant (450), relais de feux de recul | 10A
Partie inférieure
No | Affectation | Ampères
Tableau de commande 777
F1. | Non enclenché
F2. | Non enclenché
F3. | Pas enclenché
F4. | Relais de la pompe de lave-phares | 20A
F5. | Chauffage du pare-brise | 80A
F6. | Centrale de commande des quatre roues motrices électroniques (1663) | 40A
F7. | Circuits de fusibles (F57 - F58 - F59 - F60) dans le bloc d'habitacle | 70A
A. | Relais de lave-phares
Tableau de commande 753
A. | Relais lave-phares
B. | Non allumé
Tableau de commande 597
F1. | Contrôleur d'injection électronique de carburant (120), mécanisme de broche de stationnement de la boîte de vitesses automatique (2372) | 30A
F2. | Contrôleur de la boîte de vitesses automatique | 15A
F3. Chauffage du carburant avec capteur d'eau de carburant (1866)Contrôleur électronique du système d'injection de carburant (120) | 30A
F4. | Appareil de protection et de commutation (1337) | 140A
F5. | Commande électronique du système de préchauffage (257), Commande électronique du système d'injection de carburant (120) | 70A
F6. | Contrôleur électronique de la transmission automatique (119) | 50A
F7. | Ventilateur électrique du système de refroidissement du moteur (188) | 60A
F8. | Circuits de l'appareil de commande du chauffage (1550) | 70A
F9. | Boîtier d'interface du chauffage d'appoint (1550) | 70A
A. | Relais pour feux de recul
450. | Relais de chauffage du carburant
Tableau de commande 597-3
A. | Relais pour système de démarrage à distance du moteur (2619)
B. | Relais de pompe à carburant haute pression (2523) - Diesel
D. | Relais pour l'injection du moteur
E. | Relais d'injection moteur
Fusibles de puissance
Cette unité est composée de fusibles haute puissance. Il est placé à proximité du pôle positif de la batterie.

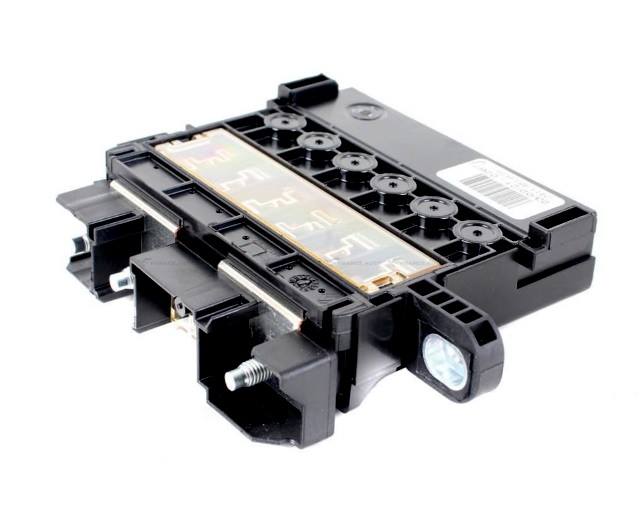

Vue générale.
Plan
N° | Description | Ampères
F1. | (1232) Direction assistée électrique | 60A
F2. | (1113) Chauffage d'appoint de l'habitacle | 100A
F3. | Circuits électriques pour fusibles et relais | 80A
F4. | (1094) Unité de contrôle du système ABS-ESP | 40A
F5. | Circuits des fusibles et des relais | 100A
F6. | Circuits de fusibles et de relais | 100A
F7. | Démarreur, alternateur | 300A
Dans le compartiment intérieur
La boîte à fusibles se trouve dans la partie inférieure du tableau de bord, derrière le couvercle de protection.

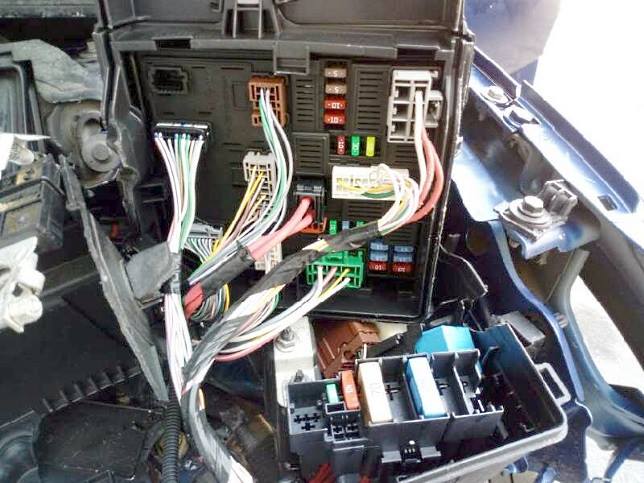

Vue d'ensemble.

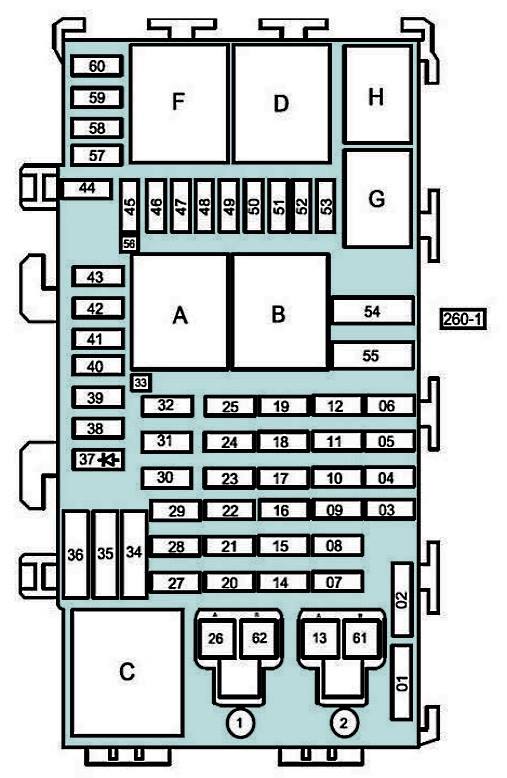

Schéma
N° | Ampères | Affectation des fusibles
1. | Non affecté
2. | 10A | Prise pour appareils multimédias (2468) dans la version conduite à droite
3. | 15A | Moteur de la serrure de la trappe à carburant (844), verrouillage centralisé des portes conducteur et passager (140-141)
4. | 15A | clignotants avant (255-256), feux arrière (172-173), module de commutation pour le raccordement de la remorque (1971), rétroviseurs extérieurs à commande électrique (2230-2231)
5. | 15A | verrouillage centralisé de la porte arrière du passager (138-139), feu stop supérieur (639), verrouillage du coffre à bagages (1322)
6. | Non enclenché
7. | Non enclenché
8. | Non enclenché
9. | 15A | Feux antibrouillard arrière (174-175), moteur d'essuie-glace arrière (211)
10. | 30A | Commande de frein de stationnement (1217)
11. | Non enclenché
12. | 15A | Système d'amortisseur à raideur variable (543)
13. | Circuits électriques pour les fusibles 3, 4, 5 et 6 dans le bloc d'habitacle (260)
14. | Non enclenché
15. | Non enclenché
16. | 10A | Tableau de bord (247)
17. | 20A | Relais d'avertisseur sonore (229)
18. | 10A | Connecteur de diagnostic (225) et système d'alarme (1838)
19. | 20A | Connecteur de remorque (1971)
20. | 10A | Unité de commutation électronique centrale A intérieur (BCM)
21. | 20A | Système audio (261), système de télémétrie ECU (2152)
22. | 10A | Commandes du frein de stationnement automatique et du limiteur/régulateur de vitesse (2519), changeur de CD (1272), écran multifonctions (2402), prises pour équipement multimédia (1877)
23. | 30A | Amplificateur du système audio (1917)
24. | 30A | Unité de commande du frein de stationnement (1217)
25. | 10A | Feux arrière (172-173), connecteur de remorque (1971)
26. | Non enclenché
27. | 5A | rétroviseurs extérieurs à commande électrique (2230-2231)
28. | Non enclenché
29. | Pas enclenché
30. | 15A | Renault Megane 4 Fusible allume-cigare (101) ou prises accessoires (506)
31. | 15A | Prises allume-cigare dans le coffre (1384)
32. | 10A | Pompe à double effet du lave-glace et du lave-glace arrière (677)
33. | Sortie : circuits électriques vers le fusible (F2) dans la boîte à fusibles et vers le relais de l'habitacle (260) sur les versions avec conduite à droite.
34. | 40A | Ventilateur électrique du compartiment passagers 1 (1156)
35. | 40A | Chauffage de la lunette arrière (235)
36. | 40A | Hayon arrière
37. | Non enclenché
38. | 10A / 15A | Moteur électrique pour le déverrouillage du compartiment de rangement côté passager (2518) 10A,
Moteur de verrouillage de la trappe du réservoir de carburant (844) 15A
39. | 10A | ECU de climatisation (419), unité d'avertisseur sonore d'ouverture (wac) (1920)
40. | 7.5A | capteur de position d'embrayage (1057) dans la version avec mkpp - indicateur de pare-brise (2400) dans la version avec indicateur de pare-brise, version 1 - bague de réception (1618) dans la version avec kit mains libres pour verrouillage et déverrouillage des portes à 433 mgz
41. | 7.5A | Éclairage intérieur et lampes d'éclairage
42. | 5A | Rétroviseurs extérieurs électriques (2230-2231) via commande matricielle de porte multiplexée (1667), lampe de porte passager (1752), lampe d'éclairage de porte
43. | 5A | Système de contrôle de stabilité ABS et/ou ESP ECU (1094), interrupteur de feu stop (160)
44. | Non allumé
45. | 7,5A | Capteur de pluie et de soleil (1415), capteur de température de la cabine (1872), lampes intérieures (328-329), éclairage des rétroviseurs du pare-soleil du passager et du conducteur (541), lampe intérieure sur la traverse arrière (300)
46. | 25A | Moteur des lève-vitres électriques de la porte conducteur (203)
47. | 25A | Moteur des lève-vitres électriques de la porte du passager (204)
48. | 30A | Toit ouvrant (304)
49. | 25A | Moteur de levage des vitres électriques de la porte arrière gauche (202)
50. | 25A | Moteur de levage des vitres électriques de la porte arrière droite (201)
51. | 25A | Unité de commande de la mémoire de position du siège avant droit (2576)
52. | 15A | Interrupteur de rabattement du siège arrière
53. | 25A | Unité de commande de la mémoire de position du siège avant gauche (2567) : Réglage du soutien lombaire du siège avant gauche (2564), Réglage du soutien lombaire du siège avant gauche 2 (2565)
54. | 40A | Moteur d'essuie-glace de pare-brise
55. | 40A | moteur d'essuie-glace de pare-brise
56. | Sortie : protection du fusible 38 dans le bloc d'habitacle (260)
57. | 30A | Ventilateur de l'habitacle arrière
58. | 15A | Commandes des sièges arrière chauffants gauche et droit (2120-2121), éléments chauffants des coussins de sièges arrière gauche et droit (2423-2424)
59. | 20A | Commande pour mémoire de position de siège avant gauche et droite (2567 / 2576), chauffage de siège avant (987-988), commande pour chauffage de siège avant gauche et droite (985-986)
60. | 7.5A | Commande du chauffage du volant (2483), entretien de la vitesse et commutateur d'airbag (689)
61. | Sortie : protection du relais no. 2 après le commutateur d'allumage (ap2) (752) dans le bloc de l'habitacle (260-4)
62. | Sortie : protection des fusibles (F16-F17-F18-F19-F35) dans l'habitacle (260-1).
A. | 70A | RELAIS DE BATTERIE 1 « + » AVEC COUPURE DE COURANT PENDANT LE DÉMARRAGE (1760)
B. | 70A | Relais de batterie « + » avec temporisation (PAS DE COUPURE DE COURANT PENDANT LE DEMARRAGE) (1762)
C. | Non activé
D. | Non activé
F. | 40A | Dégivrage de la lunette arrière (235)
G. | 20A | Bip sonore (229)
H. | 20A | Volant chauffant (2499)
