En 2008, la 3e génération de Megane III a été lancée en tant que berline bicorps 5 portes et coupé 3 portes. En 2009, le break Sport Tourer a été présenté. La berline a été séparée en un modèle distinct et a pris le nom de Fluence. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Renault Megane 3 (troisième génération ; marques de carrosserie KZ, DZ, BZ ; Renault C-plateforme) 2008, 2009, 2010, 2011, 2012, 2013, 2013, 2014, 2015 et 2016 années-modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. Nous allons également identifier séparément les fusibles de l'allume-cigare et de la pompe à carburant.
Dans le compartiment moteur
C'est ici que se trouvent quatre blocs de fusibles chargés de protéger les circuits électriques du véhicule.
Boîte à fusibles n° 1 (1337)

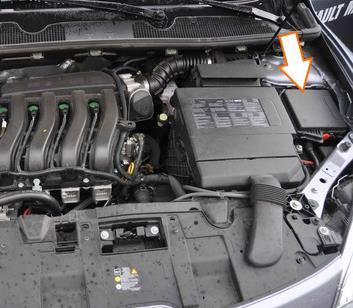

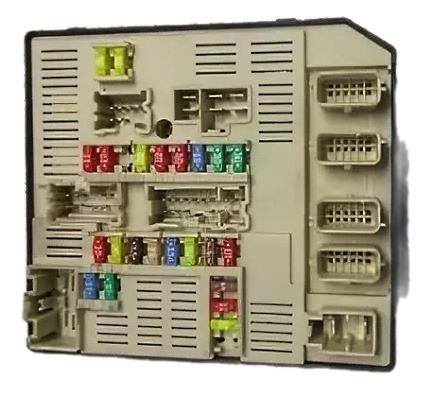

Le bloc de protection et de commutation (1337) se trouve dans la partie gauche de l'espace sous le capot du moteur.
Photo - exemple de réalisation.

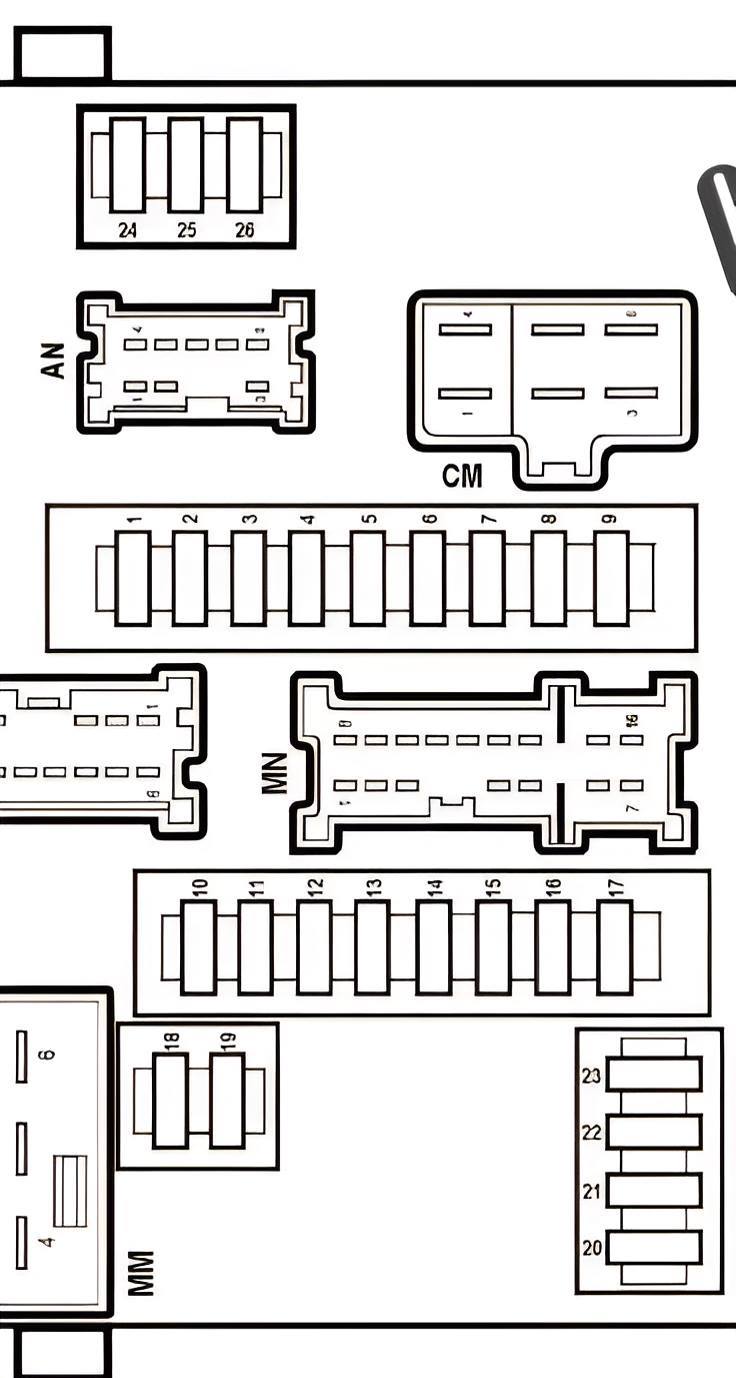

Schéma
No | Affectation des fusibles | Ampères
1. | Allume-cigare de la première rangée de sièges (101), interrupteur de lève-vitre électrique de la porte arrière droite (130), interrupteur de lève-vitre électrique de la porte arrière gauche (131), interrupteur de lève-vitre électrique de la porte passager (133), feu de plaque d'immatriculation droit (166), feu de plaque d'immatriculation gauche (167), feu arrière droit (172), phare droit (226), phare gauche (227), système audio (261), unité de commande du système de navigation (662), interrupteur de commande centralisée des lève-vitres électriques (854), interrupteur du limiteur de vitesse (1081), interrupteur du système de stabilisation de la route (1106), commande du frein de stationnement automatique (1216), voyant droit du hayon du coffre à bagages (1284), Commutateur de réglage des phares (1390), commutateur de verrouillage centralisé/d'alarme (1391), commutateur d'aide au stationnement (1440), clavier du système multimédia (1657), commutateur de toit pliant (1482) pour modification E95 | 10A
2. | Phare gauche (227), feu arrière gauche (173), feu arrière gauche sur le hayon du coffre à bagages (1285) | 10A
3. | pompe du lave-phares (219) | 15A
4. | Phare antibrouillard gauche (177), phare antibrouillard droit (176) | 20A
5. | Phare gauche (227) | 10A
6. | Phare droit (226) | | 10A
7. | connecteur de diagnostic (225), relais de chauffage de la lunette arrière (235), commutateur de programme de changement de vitesse (129), moteur de correction des phares gauche (537), moteur de correction des phares droit (538), ECU des lampes au xénon (989), commutateur de limitation de vitesse (1081), commande du chauffage auxiliaire de l'habitacle (1113), frein de stationnement automatique (1217), unité de commande de l'aide au stationnement (1222), pour modification E95 - rétroviseur intérieur (1340) | 15A
8. | Unité de contrôle pour ABS et système de stabilisation de la route (1094) | 30A
9. | Moteur d'essuie-glace (212) | 30A
10. | ECU airbag/prétensionneur de ceinture de sécurité (756), verrouillage électrique de la colonne de direction (1088) | 10A
11. | Réserve
12. | ECU de boîte de vitesses (119) | 7,5A
13. | ECU d'injection (120), débitmètre d'air massique (799), bobine d'allumage pour cylindre 1 (1077), bobine d'allumage pour cylindre 2 (1078) | 25A
14. | Capteur d'oxygène inférieur (242), capteur d'oxygène supérieur (887) | 15A
15. | ECU de la boîte de vitesses (119) | 20A
16. | Interrupteur de feu stop (160), unité de contrôle de la carrosserie (645), direction assistée électrique (1232) | 5A
17. | Commutateur multifonctionnel (485), relais de feux de recul (602), capteur de position du vilebrequin et feux de recul (1109), cylindre du moteur de réglage (1150) | 10A
18. | Module de commande de la carrosserie (645) | 15A
19. | Démarreur (163) | 25A
20. | Réserve
21. | Capteur de niveau et de pompe à carburant (833), bobine d'allumage du cylindre n° 1 (1077), bobine d'allumage du cylindre n° 2 (1078), bobine d'allumage du cylindre n° 3 (1079), bobine d'allumage du cylindre n° 4 (1080) Système GPL ECU (997) | 20A
22. | Accouplement magnétique du compresseur de climatisation (171) | 10A
23. | Système d'injection de carburant ECU (120) | 5A
24. | Phare gauche (227) | 20A
25. | Phare droit (226), phare gauche (227) | 20A
26. | Vide
Boîte à fusibles n° 2 (597)

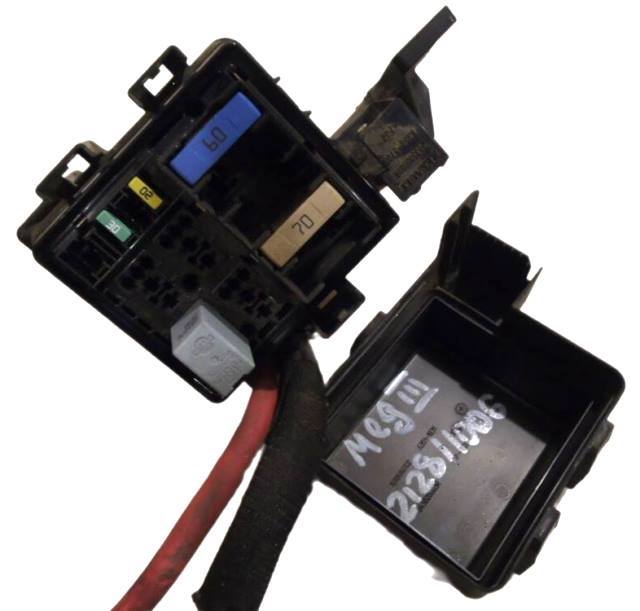

Sous l'unité de protection et de commutation #1337 se trouve un bloc de commutation supplémentaire #597.

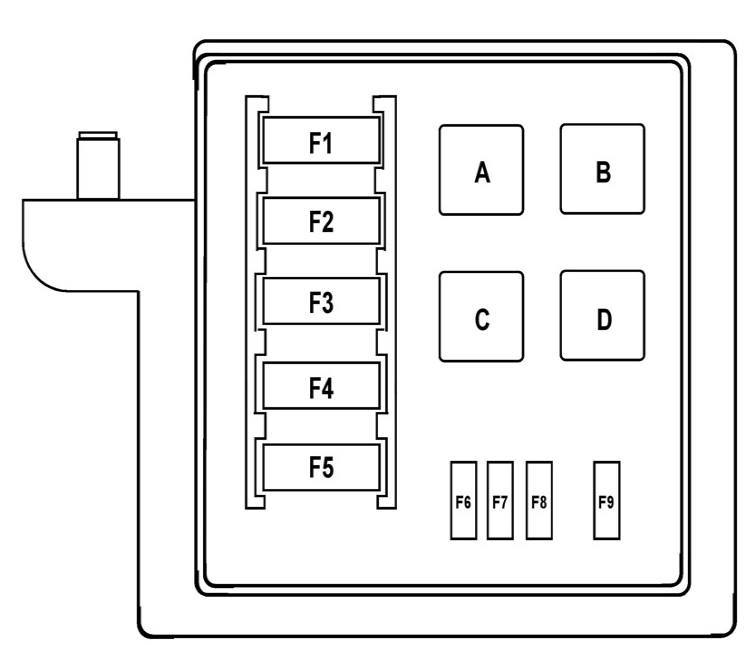

Schéma
No | Affectation | Ampères
F1. | Commande de thermoplongeur (1550) | 80A
F2. | Contrôleur de préchauffeur (257) | 70A
F3. | Vide
F4. | Appareil de commande pour thermoplongeur (1550) | 80A
F5. | Relais de ventilateur (234) en version 240 W | 40A
F5. | relais électrique de ventilateur (234) dans les versions de puissance supérieure à 240 W | 60A
F6. | relais pour chauffage de carburant (450) | 20A
F7. | Vide
F8. | Relais de ventilateur (234) - Dispositif de protection et de commutation (1337) | 30A
F9. | Vide
a. | Vide
b. | Relais de chauffage à carburant (450) | 20A
C. | Relais de feux de recul (602) | 20A
D. | Vide
Pour protéger le ventilateur, un module de relais 70A n° 234 se trouve à côté du ventilateur.
Près de la batterie

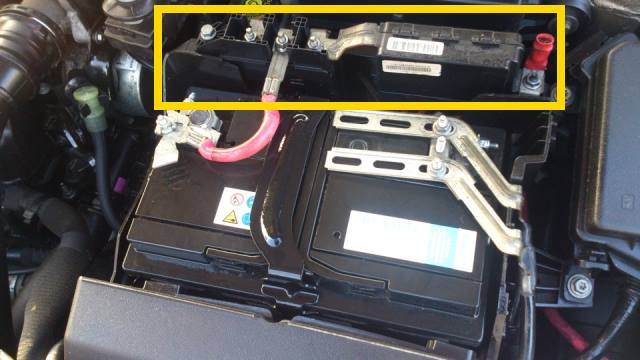

Derrière la batterie se trouvent l'unité de coupure de la batterie et le panneau de fusibles d'alimentation.

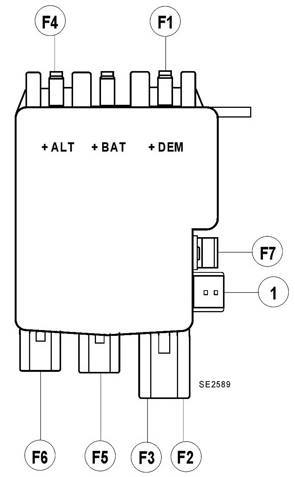

UNITÉ DE COUPURE DE LA BATTERIE
Plan
N° | Description | Ampères
F1. | Batterie « + » Alimentation du démarreur par fusible (163) | 300A
F2. | Boîte à fusibles dans l'habitacle (260) | 50A
F3. | Boîte à fusibles de l'habitacle (260), appareil de protection et de commutation (1337) | 80A
F4. | Boîte à fusibles du compartiment moteur (597), alternateur (103) | 300A
F5. | Direction assistée électrique (1232) | 80A
F6. | ECU (120) ou unité de protection et de commutation (1337) | 35A
F7. | Unité de protection et de commutation (1337) | 5A

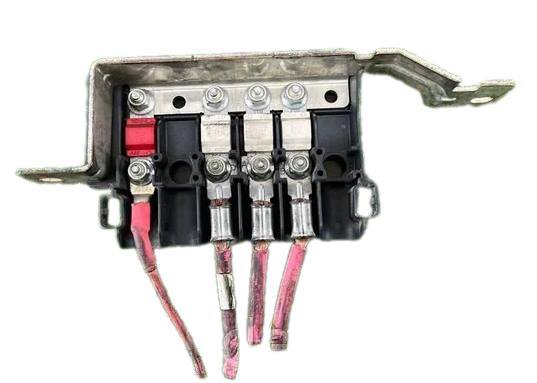

FUSIBLES DE PUISSANCE

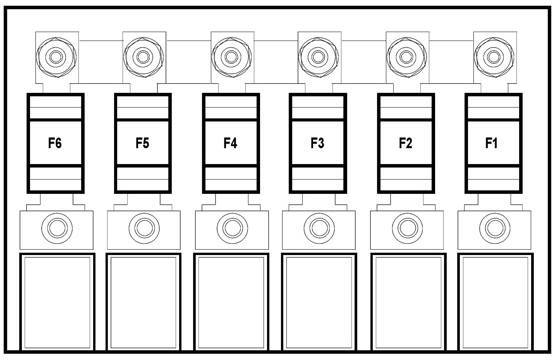

Schéma des fusibles à haut pouvoir de coupure sur la batterie.
No | Description | Ampères
1. | chauffage supplémentaire de l'habitacle | 70A
2. | boîte à fusibles et à relais dans l'habitacle | 80A
3. | Boîte à fusibles et à relais dans l'habitacle | 80A
4. | Boîte à fusibles et à relais (appareil de commande et de commutation) dans le compartiment moteur 1, boîte à fusibles et à relais dans l'habitacle | 80A
5. | Chauffage auxiliaire | 30A
6. | Boîtier de commande ABS avec ESP | 50A
À l'intérieur du véhicule

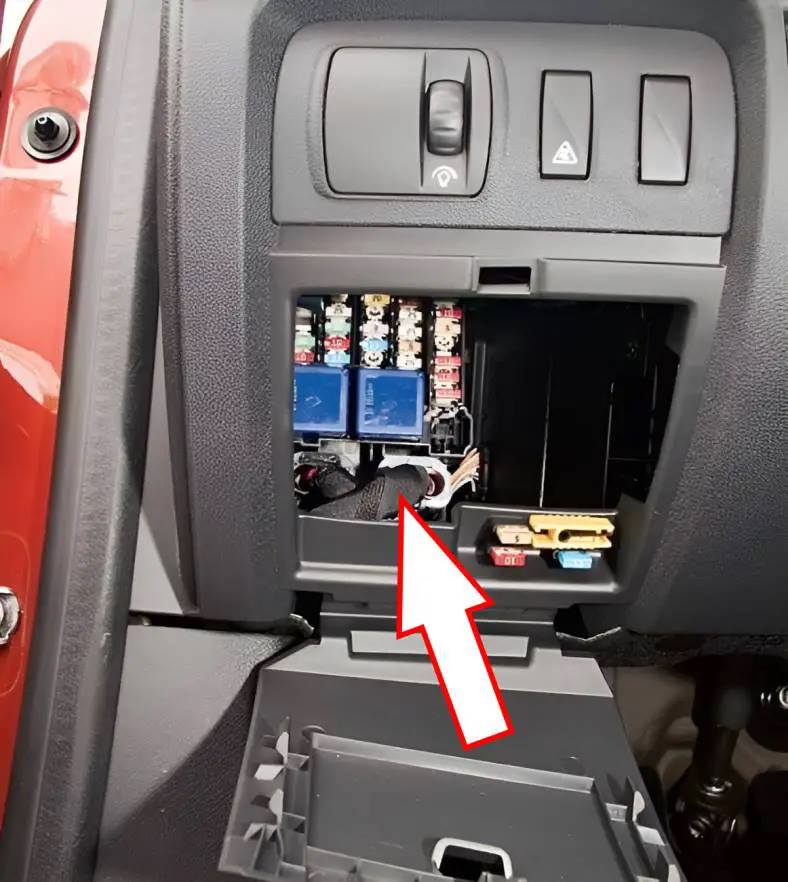

Se trouve du côté conducteur du tableau de bord, derrière le cache en plastique.

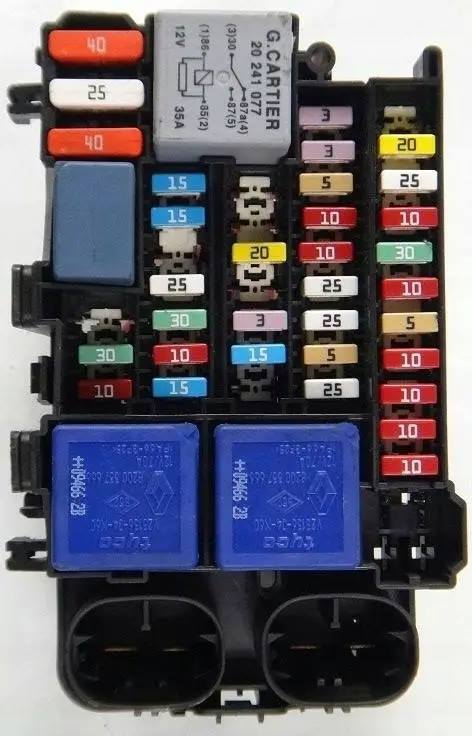

Vue générale.

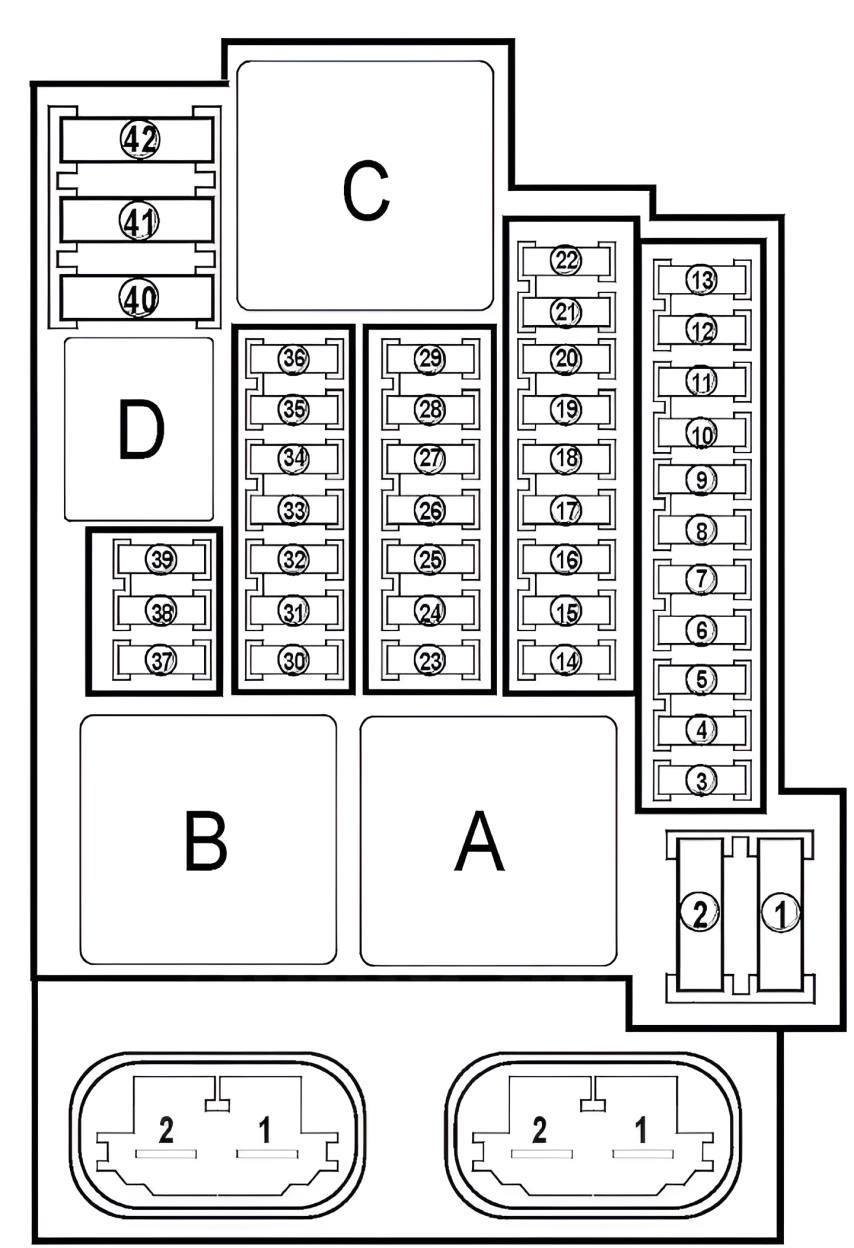

Schéma
No | Affectation des fusibles | Ampères
F1. | Réserve
F2. | réserve
F3. | Renault Megane 3 Fusible allume-cigare (101) | 10A
F4. | Prises pour appareils supplémentaires dans la deuxième rangée de sièges (1382) | 10A
F5. | Prises pour appareils électriques auxiliaires dans le coffre (1384) pour version K95 | 10A
F6. | Système audio (261) | 10A
F7. | Rétroviseur passager (240) | 5A
F8. | Bascule de changement de vitesse (1519), indicateur d'ouverture de porte (1920) | 10A
F9. | Frein de stationnement automatique (1217) | 30A
F10. | Tableau de bord (247) | 10A
F11. | Unité de commande de la mémoire de position du siège (515), interrupteur de réglage du siège du conducteur (1406), unité d'interrupteur à palette (1519) | 25A
F12. | Elément chauffant du siège passager (386) | 20A
F13. | Réserve
F14. | Moteur de lève-vitre de la porte passager (204) | 25A
F15. | Interrupteur de feu stop (160), ABS et système de stabilisation de la route ECU (1094) | 5A
F16. | Moteur de la lunette arrière droite (201) | 25A
F17. | Moteur de la vitre arrière gauche (202) | 25A
F18. | éclairage du coffre côté passager (168), éclairage du coffre côté gauche (509), éclairage de la porte passager (524), éclairage de la porte arrière droite (525), éclairage de la porte arrière gauche (526), si modification E95 - éclairage du coffre côté passager (213), éclairage du rétroviseur du pare-soleil avant droit (541), éclairage du rétroviseur du pare-soleil avant gauche (588), capteur de pluie (1415) | 10A
F19. | horloge, indicateur de température extérieure, écran du radiotéléphone (653), alarme de non-port de la ceinture de sécurité (1601), unité d'interface CAN (1714), prise audio du système multimédia (1959) | 10A
F20. | Panneau de commande de la climatisation (319) | 5A
F21. | Éclairage du rétroviseur du pare-soleil avant droit (541), éclairage du rétroviseur du pare-soleil avant gauche (588) sauf E95 | 3A
F22. | éclairage intérieur avant (213), éclairage intérieur arrière (300), capteur de pluie et de luminosité (1415) - sauf E95 | 3A
F23. | prise de remorque (713), prise de remorque module de commutation (1971) | 20A
F24. | Module de commande de la carrosserie (645) | 15A
F25. | Rétroviseur intérieur (1340) - sauf E95 | 3A
F26. | ECU du système de navigation (662), écran (1127), changeur de CD (1272), clavier du système multimédia (1657) | 10A
F27. | Système audio (261), frein de stationnement automatique ECU (1216) | 20A
F28. | réserve
F29. | Réserve
F30. | Unité de contrôle de la carrosserie (645) 1 | 5A
F31. | Module de commande de la carrosserie (645) | 10A
F32. | ECU multiplexé de la porte conducteur (1122) | 30A
F33. | Module de commande de la carrosserie (645) | 25A
F34. | ECU multiplexé porte passager (1123) - pour version E95 | 30A
F35. | Horloge, indicateur de température extérieure/radio-téléphone (653) - Interface CAN (1714) | 15A
F36. | connecteur de diagnostic (225), relais de klaxon (229), ECU d'alarme de sécurité (427), avertisseur d'alarme de sécurité (1838) | 15A
F37. | Module de commande de la carrosserie (645) | 10A
F38. | Frein de stationnement automatique (1217) | 30A
F39. | Toit pliant ECU (1476) pour E95 | 30A
F40. | ventilateur électrique 1 habitacle (1156) | 40A
F41. | toit ouvrant électrique (304), système de toit ouvrant hydraulique (2049) pour conversion E95 | 25A / 40A
F42. | chauffage de la lunette arrière (200), relais de chauffage de la lunette arrière (235) | 40A
N° | Affectation des relais
a. | Relais : borne « + » de la batterie avec coupure temporisée sans décharge (pas de coupure de courant pendant la phase de démarrage) (1762) | 70A
b. | Relais : borne « + » de la batterie avec déconnexion temporisée et décharge 1 (coupure de courant pendant la phase de démarrage) (1760) | 70A
C. | Relais du chauffage de la lunette arrière (235) | 40A
D. | Relais d'avertisseur sonore (229) | 20A

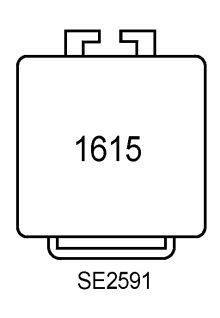

Module de relais séparé « + » lorsque le moteur tourne - situé sous le siège du passager.

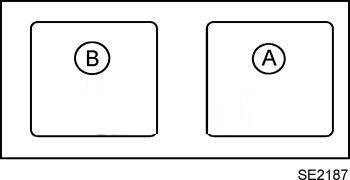

Des modules de relais de chauffage supplémentaires se trouvent sur l'unité de chauffage de la console centrale : a - 40A (1067) ; b - 70A (1068).
