Fusibles et relais Renault Megane 2, 2002 - 2009

La Renault Mégane est une berline compacte du constructeur français ayant succédé à la Renault 19 en 1995. En 2003, elle a été élue voiture européenne de l'année. Dans cet article, nous détaillons l'affectation des fusibles et des relais de la Renault Mégane II (deuxième génération ; plate-forme C de Nissan ; codes carrosserie : LM, KM, BM, EM, CM). Années de production : 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Vous trouverez ici les emplacements, les descriptions et les photos des boîtiers à fusibles. Les mentions « Allume-cigare » et « Pompe à carburant » sont indiquées en gras.

Dans l'habitacle

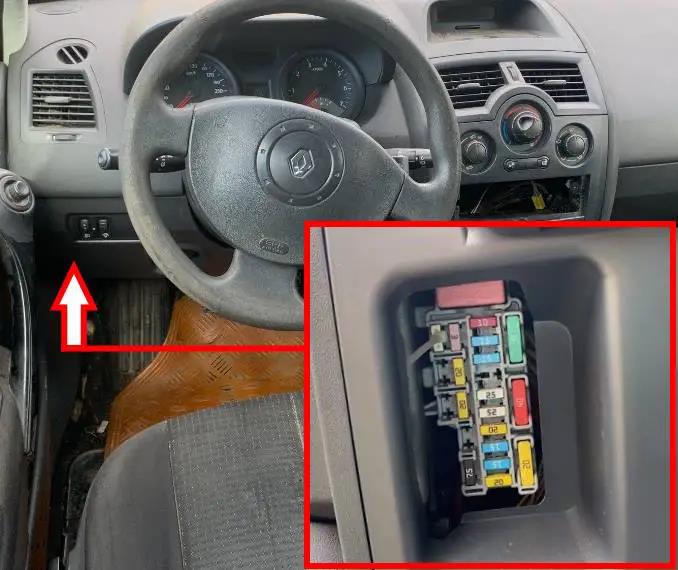

Le boîtier à fusibles se situe du côté conducteur, dans la partie inférieure du tableau de bord.

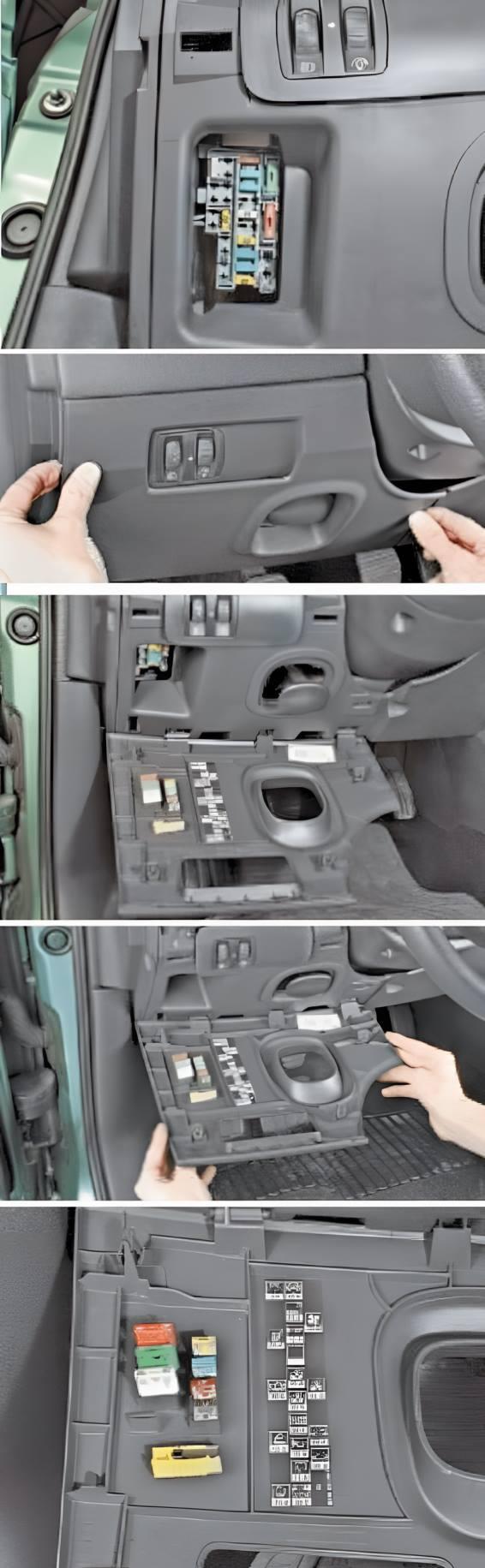

Exemple d'accès.

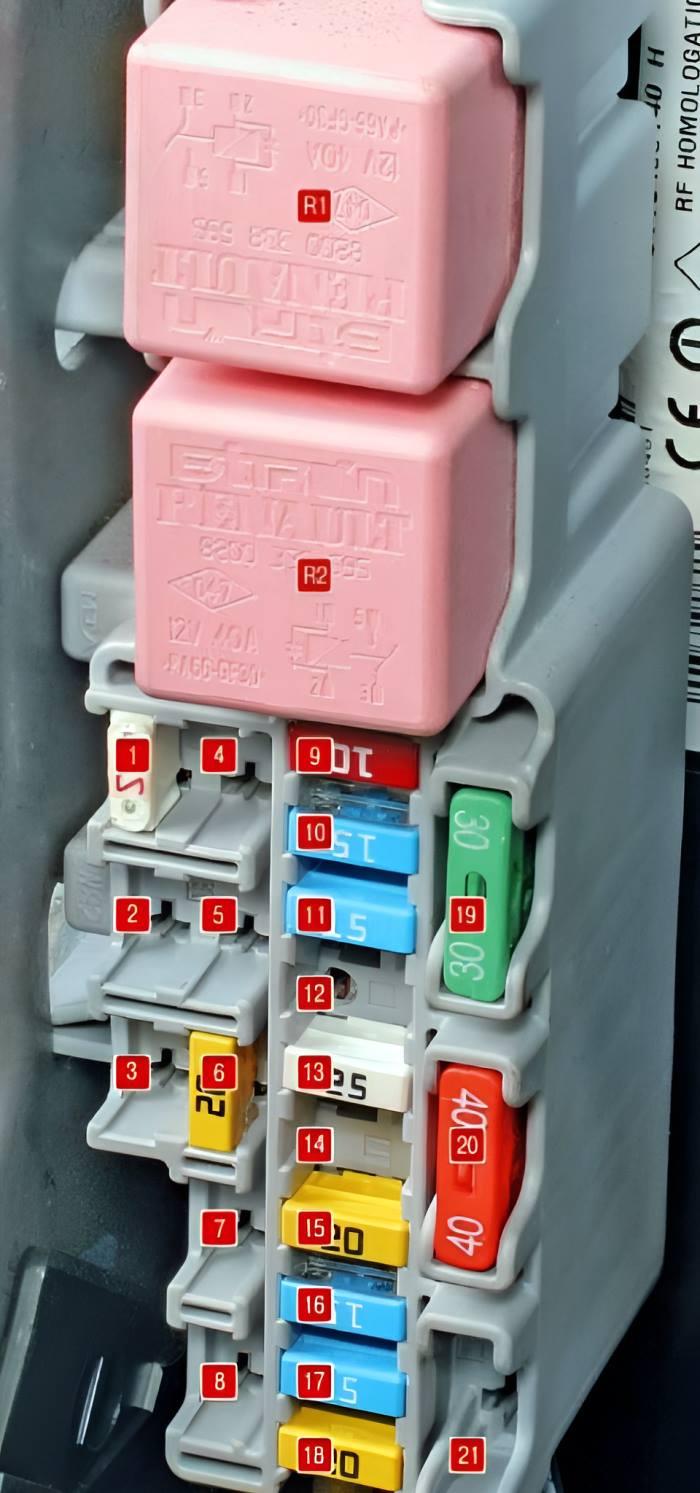

Schéma

N° | Affectation | Calibre (A)
1. | Emplacement libre
2. | Emplacement libre
3. | Emplacement libre
4. | Motoventilateur et capteur de température de l'habitacle, rétroviseur intérieur, capteur de pluie et de luminosité | 3 A
5. | Sièges chauffants conducteur et passager | 20 A
6. | Verrouillage centralisé des portes | 20 A
7. | Fusible allume-cigare Renault Mégane II | 15 A
8. | Rétroviseurs extérieurs dégivrants | 7,5 A
9. | Calculateur ABS | 10 A
10. | Calculateur du système audio, ordinateur de bord, pompe des lave-phares, essuie-glaces avant et arrière (selon carrosserie), réchauffeur de gazole (moteur K9K), calculateur de climatisation et de ventilation, boîtier d'alarme | 15 A
11. | Feux stop | 15 A
12. | Emplacement libre
13. | Lève-vitre électrique porte conducteur | 25 A
14. | Lève-vitre électrique porte passager | 25 A
15. | Tableau de bord, rétroviseurs électriques | 20 A
16. | Avertisseur sonore, prise de diagnostic, moteur d'essuie-glaces avant | 15 A
17. | Moteur d'essuie-glace arrière | 15 A
18. | Unité de Contrôle Habitacle (UCH), relais pour accessoires | 20 A
19. | Pulseur d'air de l'habitacle (climatisation et ventilation) | 30 A
20. | Lève-vitres électriques arrière | 40 A
21. | Moteur et commande du toit ouvrant électrique | 20 A, 40 A
R1. | Relais des lève-vitres électriques
R2. | Relais pour équipements spécifiques

Dans le compartiment moteur

Boîte à fusibles n° 1

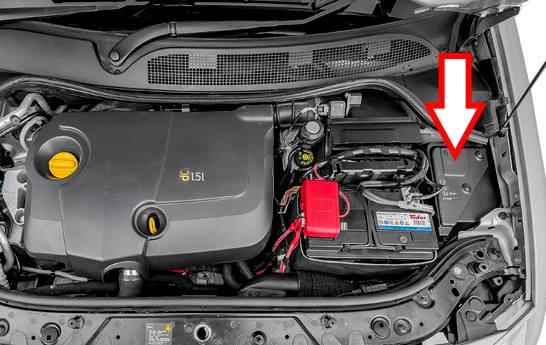

Ce boîtier se situe du côté gauche du compartiment moteur, près de la batterie.

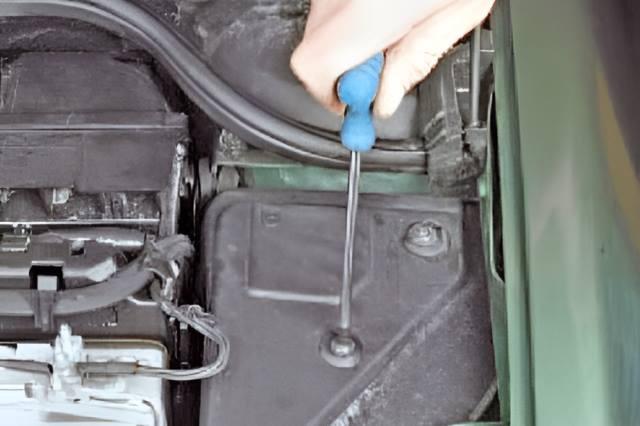

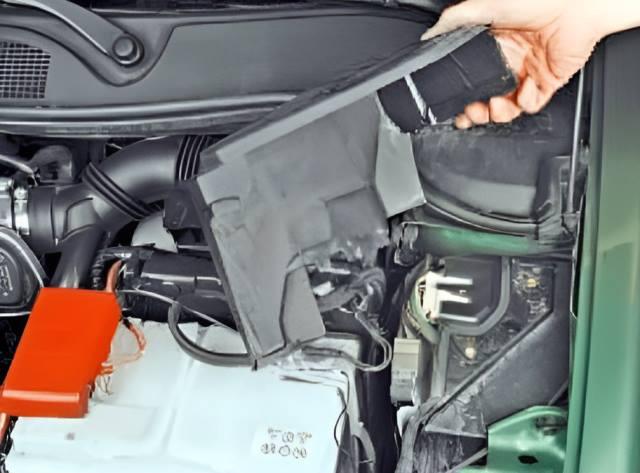

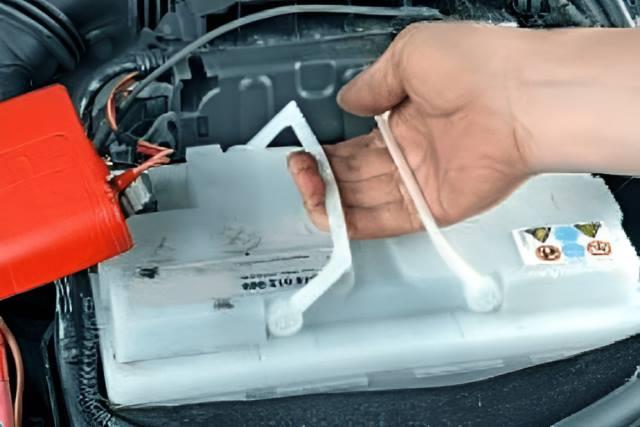

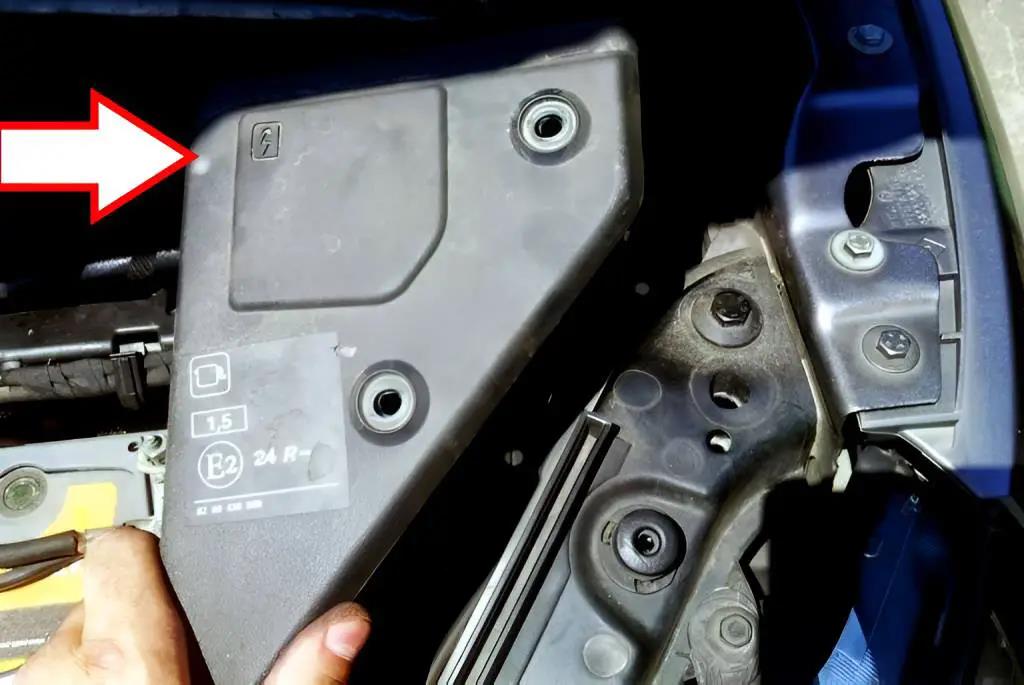

Exemple de démontage. Pour y accéder, procédez comme suit : 1. Déposez la batterie. 2. Desserrez les fixations du support pour accéder au calculateur. 3. Dévissez le calculateur et dégagez-le sur le côté. 4. Retirez le conduit d'air près du radiateur et soulevez le support du calculateur moteur (ECU).

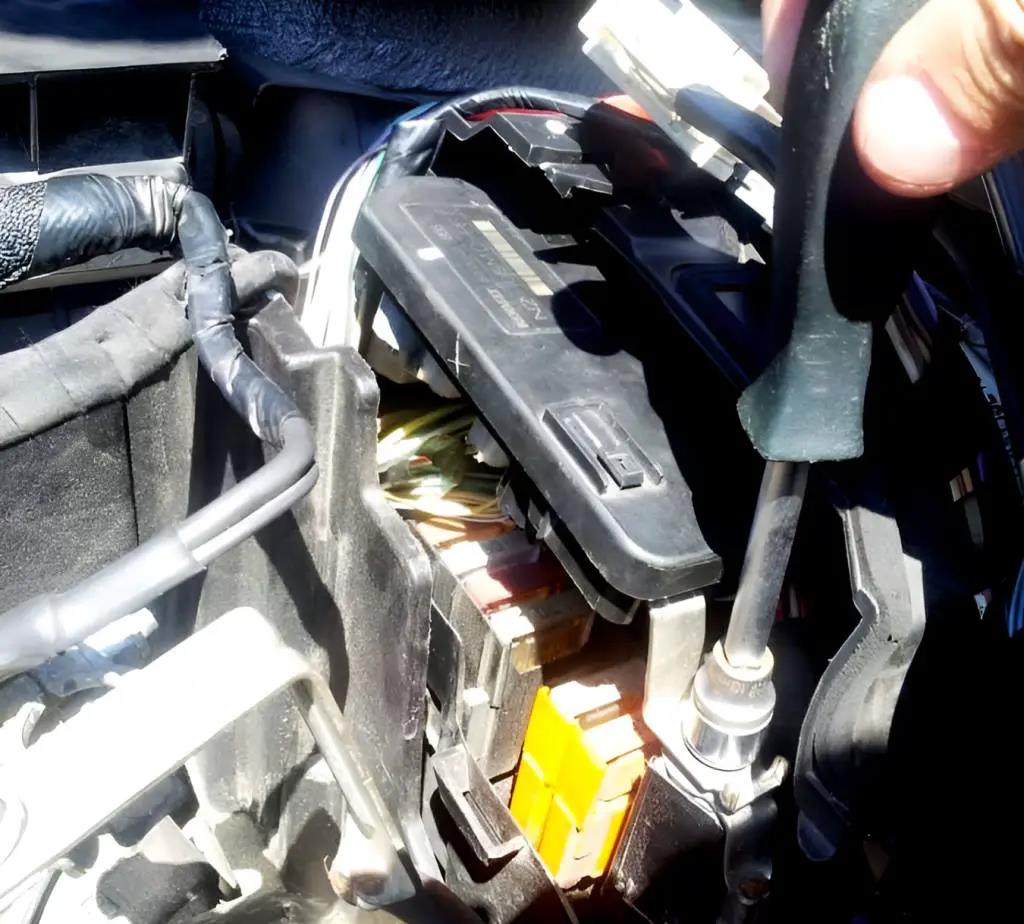

Sur le boîtier à fusibles lui-même, desserrez la vis de maintien puis faites-le glisser. Veillez à débrancher tous les connecteurs électriques.

Vidéo explicative pour accéder au boîtier de servitude (UPC).

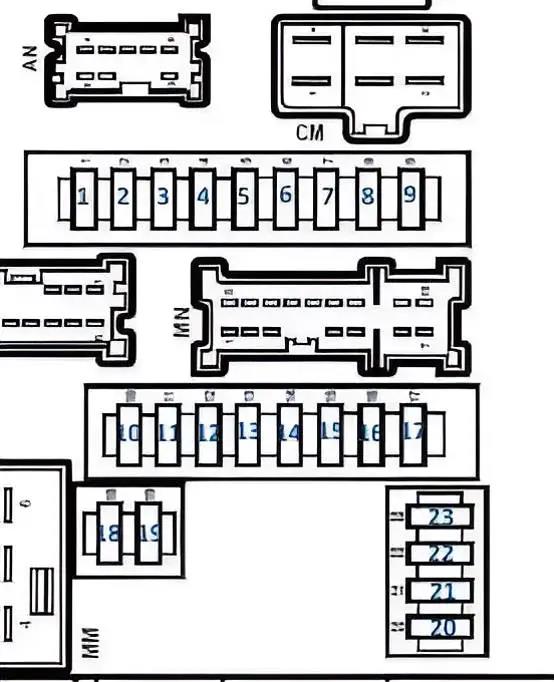

Type 1

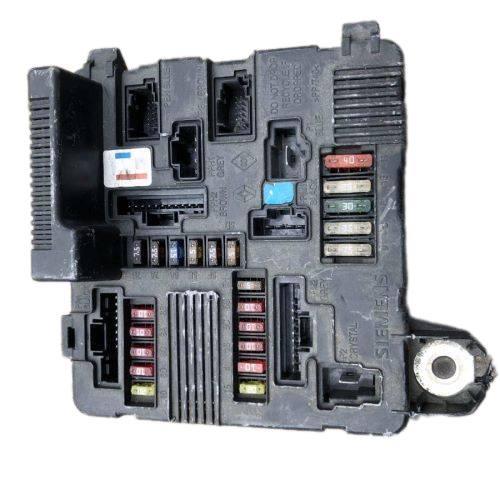

Vue d'ensemble.

Schéma

N° | Affectation | Calibre (A)
1. | Feu de position droit (172-226), commande du régulateur / limiteur de vitesse (1081), bouton de désactivation de l'ESP (1106), afficheur de position du sélecteur de boîte automatique (1129), commandes des sièges chauffants gauche (1514) et droit (1513), commande du toit escamotable | 10 A
2. | Feu de position gauche (173-227), fusible de l'allume-cigare (101), commande de verrouillage centralisé et d'alarme (1391), commande de réglage de site des phares (1390), platine de commande de climatisation (319), système audio (281), afficheur multifonction (653), Unité de Contrôle Habitacle (UCH) | 10 A
3. | Feu de croisement droit (226), capteurs de hauteur de caisse arrière (1372) et avant (1373), capteur de réglage de site des phares (1360), moteur de réglage de la portée du phare droit (538) | 10 A
4. | Feu de croisement gauche (227), moteur de réglage de la portée du phare gauche (537) | 10 A
5. | Feux antibrouillard avant droit et gauche (176-177) | 20 A
6. | Feu de route gauche | 10 A
7. | Feu de route droit | 10 A
8. | Calculateur ABS (113) ou ESP (1094) | 25 A
9. | Moteur d'essuie-glaces avant | 25 A
10. | Alimentation « + après contact » des airbags et de la direction assistée électrique (756-1232) | 5 A
11. | Verrou électrique de la colonne de direction | 15 A
12. | Emplacement libre
13. | Emplacement libre
14. | Système d'injection, relais de verrouillage d'injection | 15 A
15. | Emplacement libre | 10 A
16. | Calculateur de boîte de vitesses automatique | 5 A
17. | Alimentation « + après contact » habitacle : afficheur de position du sélecteur (1128), commande de mode de la boîte automatique (129), commande du régulateur / limiteur de vitesse (1081), moniteur auto-école (459), boîtier fusibles et relais habitacle (260), relais de chauffage additionnel 1 (1067) et 2 (1088), prise de diagnostic (225), système mains-libres | 7,5 A
18. | Verrou électrique de la colonne de direction | 5 A
19. | Feux de recul | 10 A
20. | Relais de réchauffeur de gazole | 20 A
21. | Pompe de lave-glaces | 15 A
22. | Embrayage du compresseur de climatisation | 10 A
23. | Dégivrage de la lunette arrière | 30 A

Type 2

Exemple de montage.

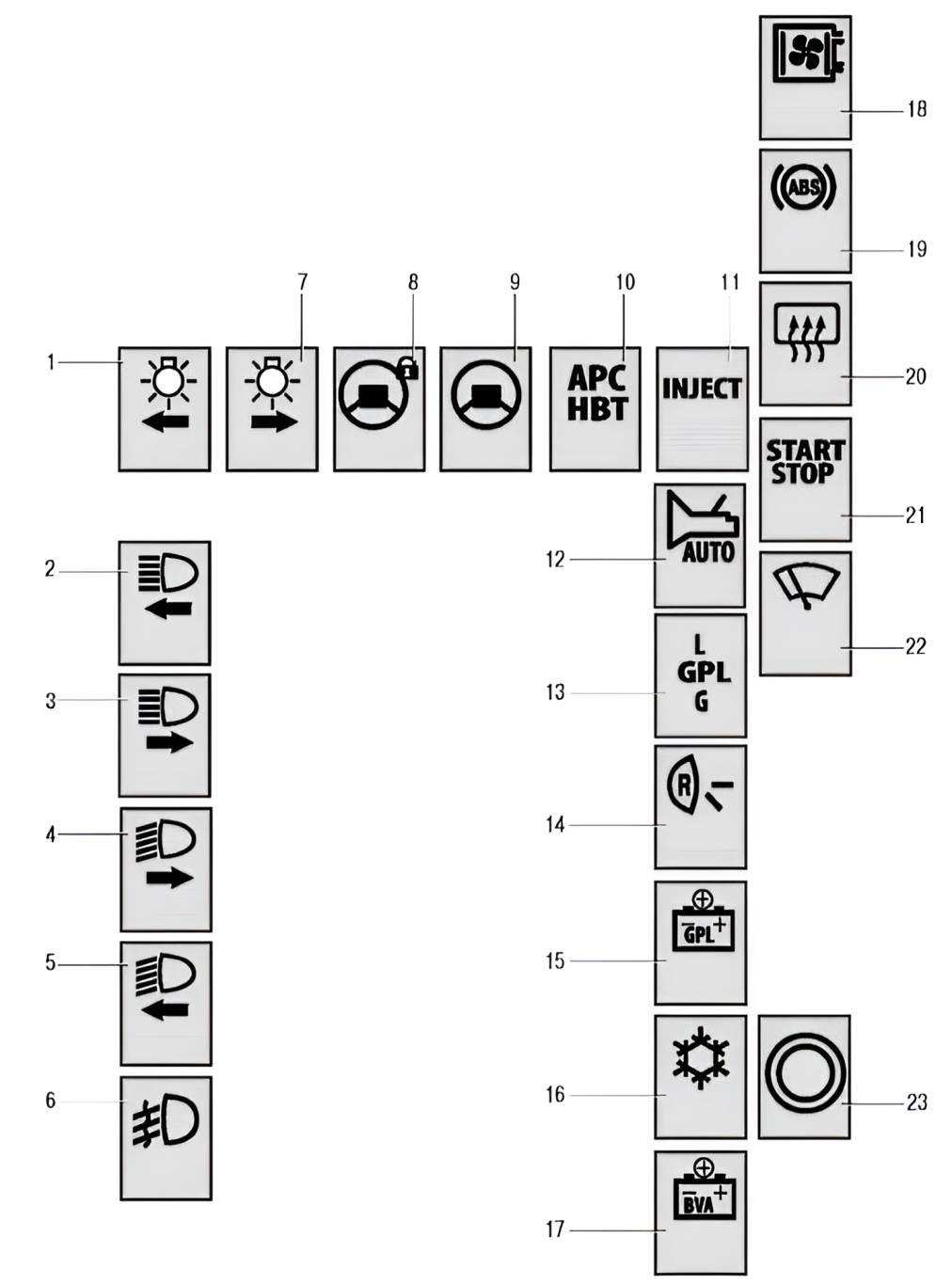

Schéma

N° | Affectation | Calibre (A)
1. | Feu de position gauche, allume-cigare, bouton de verrouillage centralisé et de feux de détresse, rhéostat d'éclairage, calculateur de climatisation et de ventilation | 7,5 A
2. | Feu de route gauche | 10 A
3. | Feu de route droit | 10 A
4. | Feu de croisement droit, capteurs de hauteur de caisse avant et arrière, capteur de réglage de site des phares, moteur de réglage de la portée du phare droit | 10 A
5. | Feu de croisement gauche, moteur de réglage de la portée du phare gauche | 10 A
6. | Feux antibrouillard avant | 20 A
7. | Feu de position droit, afficheur de position du sélecteur de boîte automatique, commandes des lève-vitres électriques de toutes les portes | 7,5 A
8. | Verrou électrique de la colonne de direction | 15 A
9. | Calculateur d'airbags, direction assistée électrique | 5 A
10. | Afficheur de position du sélecteur de boîte automatique, prise de diagnostic | 7,5 A
11. | Verrou électrique de la colonne de direction | 5 A
12. | Calculateur de boîte de vitesses automatique | 5 A
13. | Calculateur d'injection GPL | 10 A
14. | Feux de recul | 10 A
15. | Relais des électrovannes GPL | 20 A
16. | Embrayage du compresseur de climatisation | 10 A
17. | Emplacement libre | 10 A
18. | Motoventilateur de refroidissement moteur | 40 A
19. | Calculateur ABS | 25 A
20. | Dégivrage de la lunette arrière | 30 A
21. | Relais du démarreur | 25 A
22. | Moteur d'essuie-glaces avant | 25 A
23. | Emplacement libre | 25 A

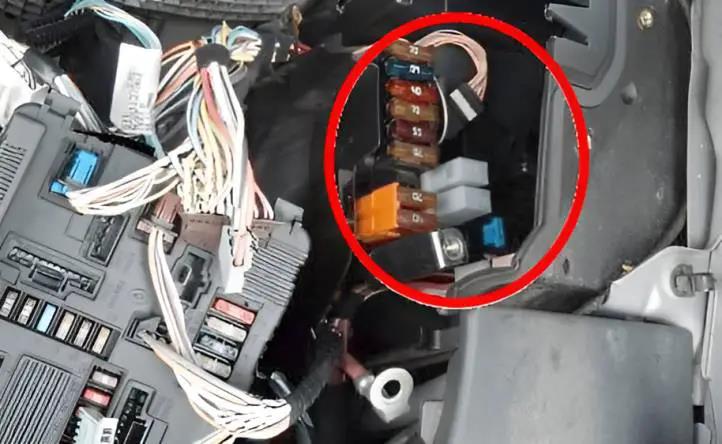

Boîte à fusibles n° 2

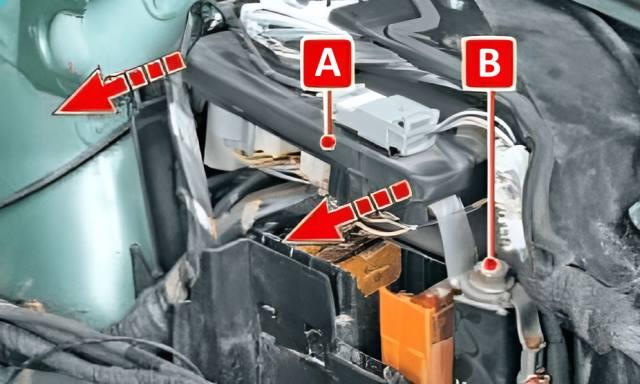

Ce boîtier se trouve sous l'Unité de Protection et de Commutation (UPC). Pour y accéder, il faut :

1. Dévisser les deux vis du couvercle du boîtier principal.

2. Retirer le couvercle.

3. Déposer la batterie.

4. Dévisser la fixation « B » de l'unité de commutation et basculer l'unité « A » sur le côté.

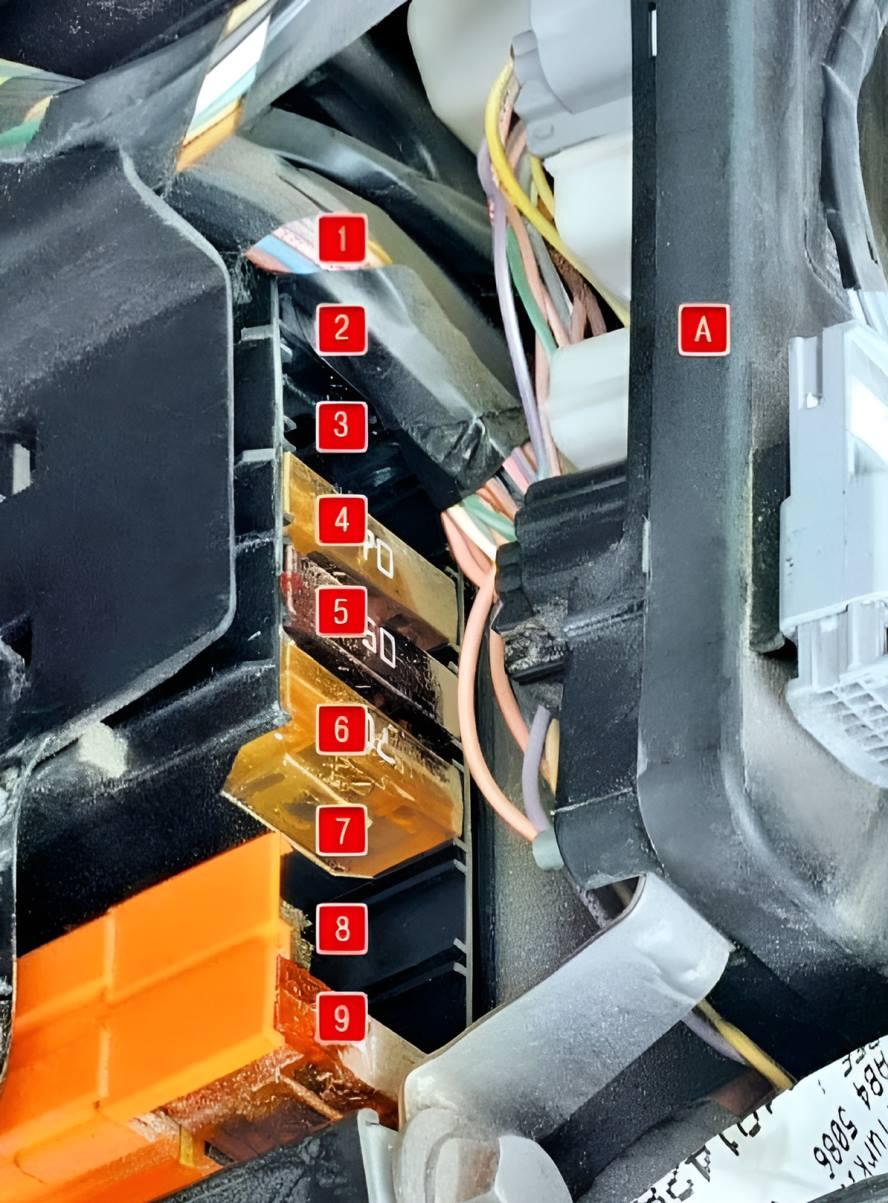

Schéma

N° | Affectation | Calibre (A)
1. | Relais pour le chauffage additionnel 2 | 70 A
2. | Boîtier fusibles et relais habitacle 70 A / Bougies de préchauffage 60 A
3. | Relais pour le chauffage additionnel 1 | 40 A
4. | Direction assistée électrique | 70 A
5. | Calculateur ABS | 50 A
6. | Boîtier fusibles et relais habitacle | 70 A
7. | Relais de réchauffeur de gazole | 20 A
8. | Boîtier de préchauffage | 70 A
9. | Relais pour le chauffage additionnel 2 | 70 A

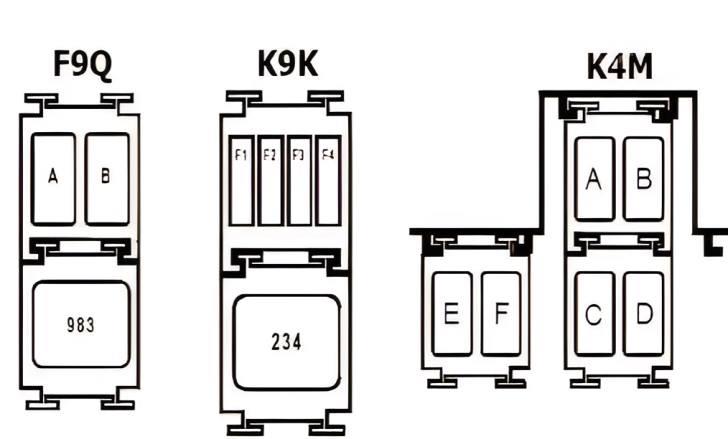

Des fusibles supplémentaires peuvent être situés à proximité de ce boîtier.

Moteur F9Q

A. | Moteur F9Q : Réchauffeur de gazole | 20 A
B. | Moteur F9Q814 : Pompe à eau électrique | 20 A
983. | Moteur F9Q814 : Relais d'alimentation du calculateur d'injection | 50 A

Moteur K9K

F1. | Emplacement libre
F2. | Emplacement libre
F3. | Emplacement libre
F4. | Alimentation du relais principal d'injection (protection du débitmètre d'air) | 15 A
234. | Moteur K9K724 : Relais du groupe motoventilateur 460 W (avec climatisation) | 40 A
234. | Moteur K9K732 : Relais du groupe motoventilateur 550 W (avec climatisation) | 50 A

Moteur K4M

A. | Module jauge-pompe (fusible de pompe à carburant) | 20 A
B. | Fusible de pompe GPL | 20 A
C. | Électrovanne GPL | 20 A
D. | Réservoir GPL | 20 A
E. | Électrovanne de détente gaz | 20 A
F. | Emplacement libre

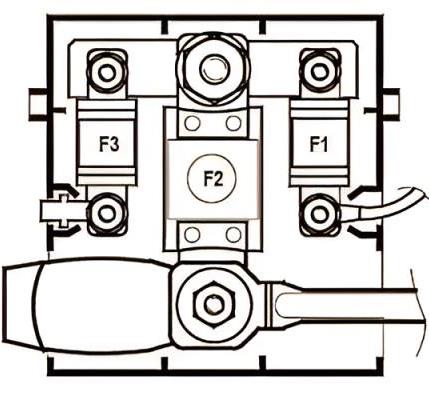

Fusibles de puissance

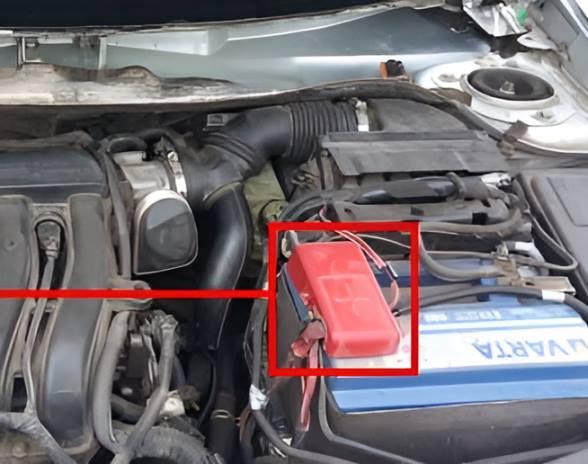

Ce boîtier de fusibles se trouve sur la borne positive de la batterie.

Schéma

F1. | Unité de Contrôle Habitacle (UCH) | 30 A
F2. | Moteur essence : Alternateur 350 A / Moteur diesel : Boîtier d'interconnexion moteur 400 A | 350 A / 400 A
F3. | Boîtier de Protection et de Commutation (UPC) | 30 A
