La 5e génération de la Clio a été présentée au Salon de l'automobile de Genève 2019. Elle devait initialement être présentée au Mondial de l'Automobile de Paris 2018, mais la date a ensuite été repoussée. Il s'agit du premier modèle basé sur la plateforme CMF-B HS, également utilisée pour le Renault Captur et la deuxième génération du Nissan Juke. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Renault Clio (cinquième génération ; code de carrosserie BF) 2019, 2020, 2021, 2022, 2023, 2024 années-modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à essence.
Dans le compartiment moteur

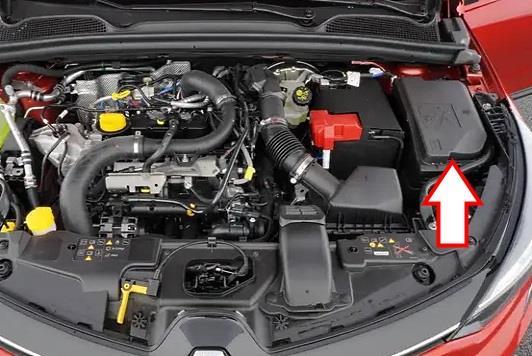

La boîte à fusibles se trouve à proximité de la batterie, sur le côté gauche du soubassement.

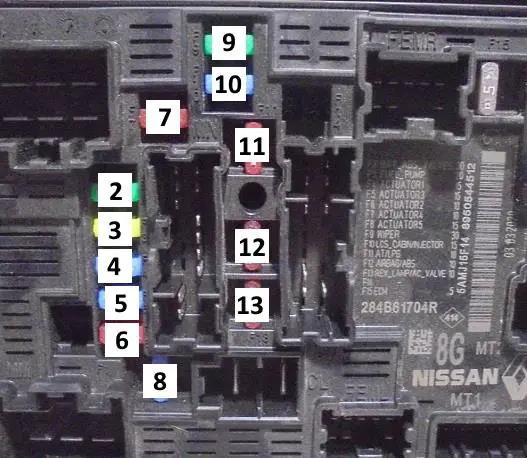

Schéma
No | Affectation des fusibles | Ampères
1. | Non utilisé
2. | Système ABS | 30A
3. | Fusible de la pompe à essence Renault Clio 5 | 20A
4. | Contrôleur électronique du système de préparation et d'injection de carburant et des circuits moteur - STELLANTRIEB 1 | 15A
5. | Unité de commande électronique du système de préparation et d'injection de carburant et des circuits du moteur - STELLANTRIEB 2 | 15A
6. | Unité de commande électronique du système de préparation et d'injection de carburant et des circuits du moteur - STELLANTRIEB 3 | 15A
7. | Unité de commande électronique du système de préparation et d'injection de carburant et des circuits moteur - STELLANTRIEB 4 | 15A
8. | Unité de commande électronique du système de préparation et d'injection de carburant et des circuits moteur - STELLANTRIEB 5 | 15A
9. | Nettoyeur | 30A
10. | Moteur du laveur | 10A
11. | Boîte de vitesses automatique | 10A
12. | Airbags | 10A
13. | Capteur de position neutre de la boîte de vitesses / Feux de recul (1109), commande de relais de chauffage du carburant (450), relais de feux de recul | 10A
14. | Non utilisé
15. | ECM (module de commande du moteur) | 5A
Dans l'habitacle

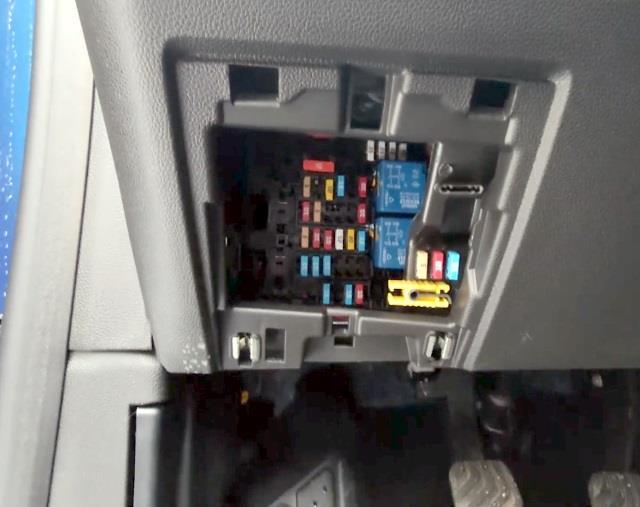

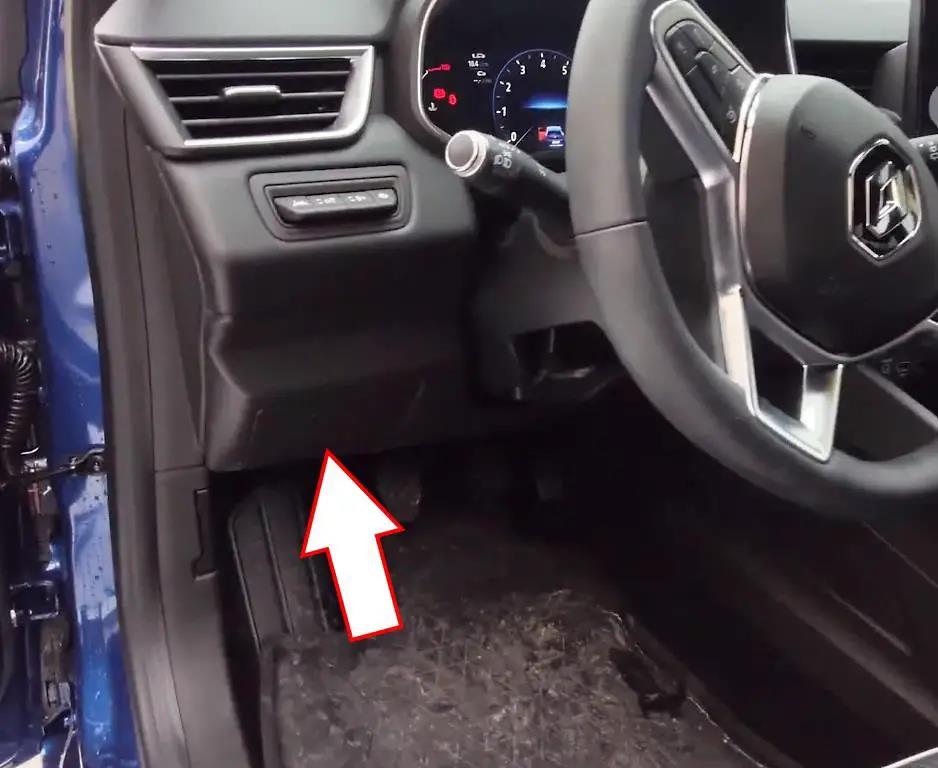

La boîte à fusibles se trouve dans la partie inférieure du tableau de bord.
Pour y accéder, il faut retirer le couvercle en plastique.

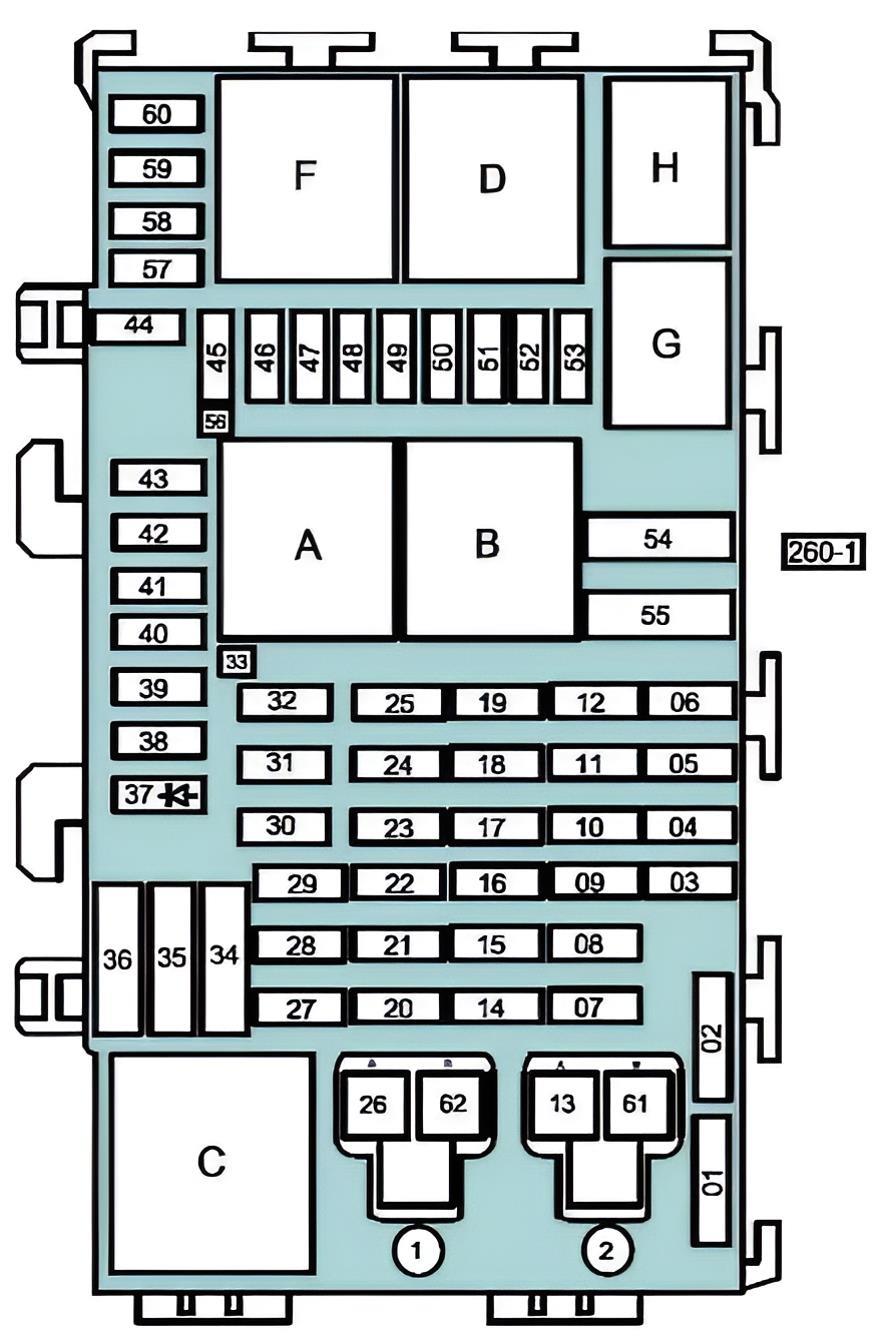

Plan
N° | Tableau des fusibles | Ampères
A. | Relais 1 Borne d'accumulateur « + » avec coupure pendant le démarrage (1760) | 70A
B. | Relais non déconnectable borne de batterie « + » avec temporisation (pas de déconnexion pendant le démarrage) (1762) | 70A
C. | Non utilisé
D. | Non utilisé
F. | Relais de dégivrage de la lunette arrière (235) | 40A
G. | Relais d'avertisseur sonore (229) | 20A
H. | Relais de chauffage du volant (2499) | 20A
4. | Ampoules des feux arrière droit et gauche (172-173), rétroviseurs extérieurs à commande électrique droit et gauche (2230-2231), module de commutation de connexion de remorque (1971), clignotants avant droit et gauche (255-256). | 15A
5. | serrure de hayon (1322) - verrouillage centralisé des portes arrière droite et gauche (138-139) - feu stop supérieur (639) | 15A
6. | BCM (Body Electrical Control Module) | 10A
7. | Non utilisé
8. | Clignotants et feux de détresse | 15A
9. | BCM (Module de commande électrique de la carrosserie) | 15A
10. | Unité de commande du frein de stationnement | 30A
11. | Non utilisé
12. | Non utilisé
13. | Non utilisé
14. | BCM (module de commande électrique de la carrosserie) | 5A
15. | Non utilisé
16. | Tableau de bord | 10A
17. | Non utilisé
18. | Non utilisé
19. | Système audio | 15A
20. | Non utilisé
21. | Non utilisé
22. | Non utilisé
23. | Amplificateur du système audio | 30A
24. | Unité de commande du frein de stationnement | 30A
25. | Feux arrière gauche et droit, feux stop | 10A
26. | Non utilisé
27. | Rétroviseur extérieur | 5A
28. | Module de remorque | 20A
29. | Avertisseur sonore | 20A
30. | Renault Clio 5 Fusible allume-cigare ou prise accessoires | 15A
31. | Prises allume-cigare dans le coffre | 15A
32. | Pompe de lave-glace arrière et avant | 10A
34. | Ventilateur électrique de l'habitacle | 40A
35. | Chauffage de la lunette arrière | 40A
36. | Porte arrière | 40A
37. | Non utilisé
38. | Inutilisé
39. | Lève-vitres électriques | 25A
40. | Lève-vitres électriques | 25A
41. | Lève-vitres électriques | 25A
42. | Lève-vitres électriques | 25A
43. | Non spécifié | 5A
