La 3e génération de Clio a été présentée au public en 2005. Cette voiture a été construite sur la plate-forme B, développée en collaboration avec Nissan. Pour la première fois, un système d'antidémarrage sans clé a été introduit sur la voiture. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Renault Clio 3 (troisième génération ; marques de carrosserie CR/BR ; plate-forme B) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 années-modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. Nous allons marquer le fusible de l'allume-cigare.
Dans l'habitacle du véhicule
On y trouve deux unités chargées de la protection des circuits électriques du véhicule.
Boîte à fusibles n° 1

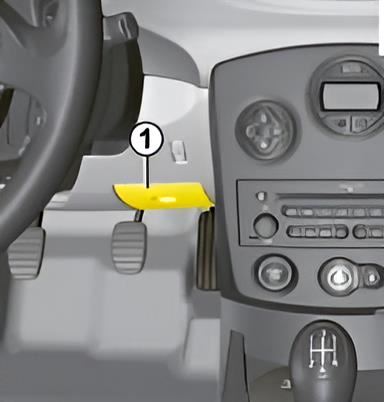

Cette boîte à fusibles se trouve du côté conducteur, au bas du tableau de bord. Elle est recouverte d'un couvercle en plastique.

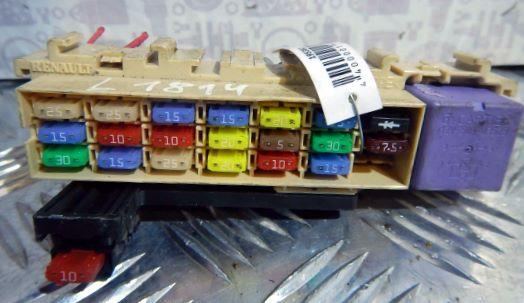

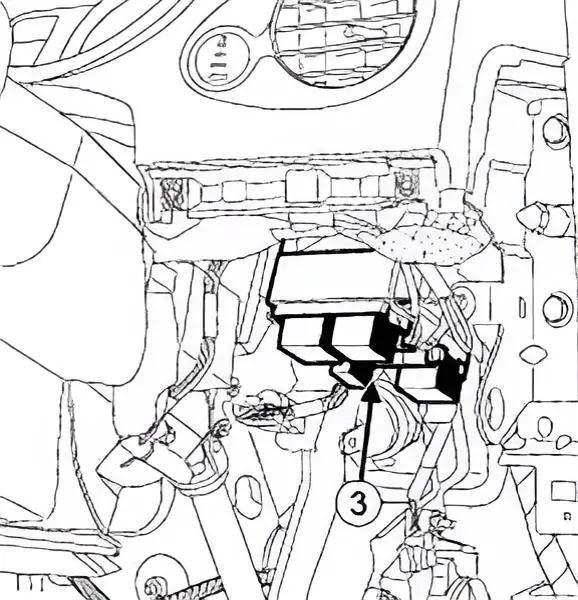

Vue générale.

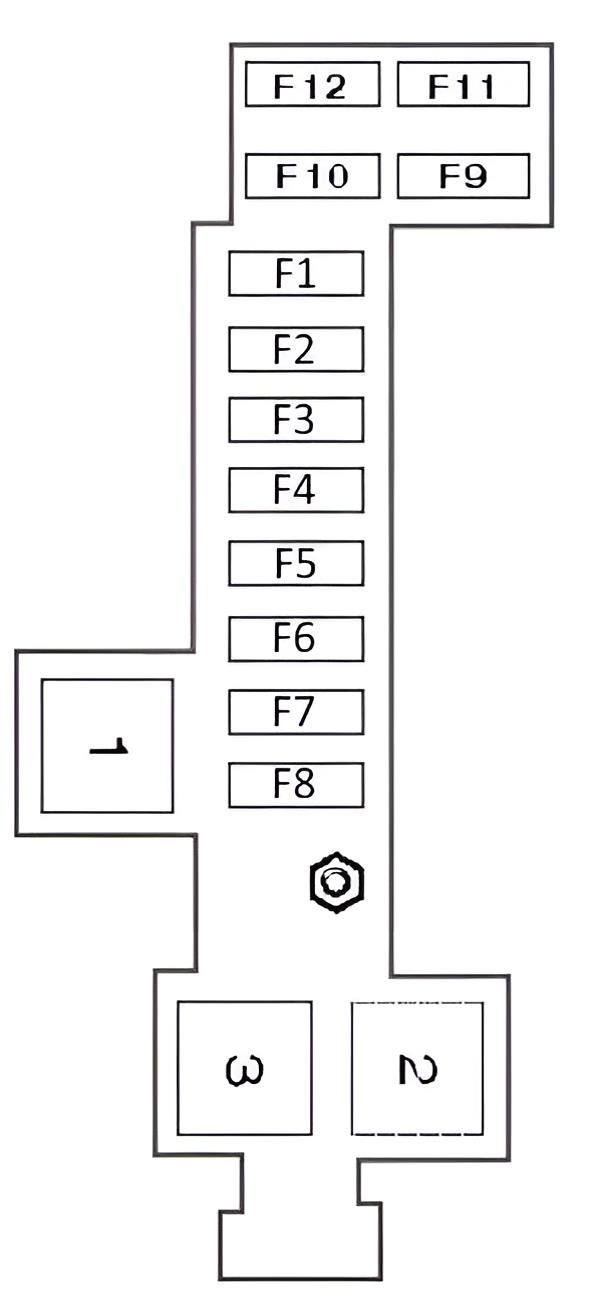

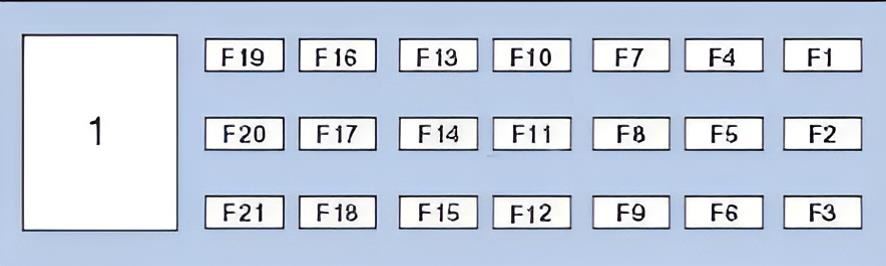

Schéma
N° | Affectation des fusibles | Ampères
F1. | Indicateur de direction | 30A
F2. | Module de commande de la climatisation électronique, équipement spécial, combiné d'instruments | 15A
F3. | Module de commande des rétroviseurs, de l'éclairage intérieur, des lampes d'éclairage des miroirs de courtoisie | 7,5A
F4. | Connecteur de diagnostic (DLC), avertisseurs sonores | 15A
F5. | Éclairage de la boîte à gants, éclairage du coffre | 10A
F6. | Verrouillage central, moteur de lève-vitre, côté conducteur | 25A
F7. | Interrupteur de lève-vitres électriques de la porte du conducteur à deux positions | 25A
F8. | Unité de commande ABS | 10A
F9. | Renault Clio 3 Fusible allume-cigare | 15A
F10. | Boîtier de commande du moteur du ventilateur de la climatisation/du chauffage (réglage manuel de la température) | 20A
F11. | Centrale de commande du moteur du ventilateur de climatisation/chauffage (régulation automatique de la température) | 20A
F12. | Unité de commande de la climatisation, panneau de commande de la climatisation/du chauffage, avertisseur sonore de l'alarme antivol, système audio, boîtier de fusibles/relais, tableau de bord 2 relais 6/7, sièges chauffants, unité de commande multifonction, pompe de lave-glace arrière, unité de commande électrique du volant, unité de commande du téléphone, moteur d'essuie-glace | 15A
F13. | Interrupteur de feu stop (capteur de position de pédale de frein), boîte à fusibles/relais, tableau de bord 2 relais 3 | 10A
F14. | Capteur de lumière solaire, unité de commande des rétroviseurs extérieurs électriques, éclairage intérieur, capteur de pluie, éclairage des rétroviseurs, essuie-glace | 5A
F15. | moteur d'essuie-glace arrière | 20A
F16. | Unité de contrôle pour antidémarrage électronique | 15A
F17. | Verrouillage central | 30A
F18. | Appareil de commande multifonctionnel | 15A
F19. | Ventilateur du capteur de température de l'air de la cabine | 5A
F20. | Servomoteur de lève-vitre de la porte du passager | 25A
F21. | Diode du lève-vitre arrière
1. | Relais du circuit principal d'allumage
Boîte à fusibles n° 2
La deuxième boîte à fusibles de l'habitacle se trouve derrière le sac marin, à proximité de la boîte à fusibles principale.

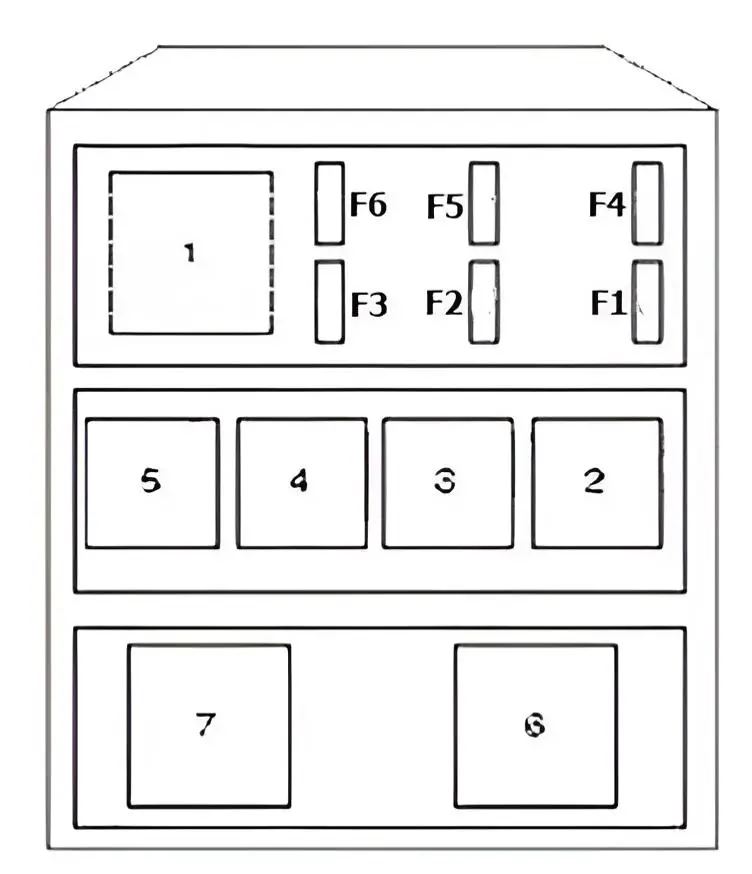

Plan
N° | Tableau des fusibles | Ampères
F1. | Vide
F2. | Siège chauffant | 20A
F3. | Toit ouvrant | 15A
F4. | Lève-vitres électriques arrière | 25A
F5. | Vide
F6. | Vide
1. | Relais pour lève-vitres électriques du conducteur
2. | Vide
3. | Relais de feux stop
4. | Vide
5. | Vide
6. | Relais 1 de l'entraînement électrique de la lunette arrière
7. | Relais 2 de l'entraînement électrique de la lunette arrière
Dans le compartiment moteur
Il existe deux unités chargées de la protection des circuits électriques du véhicule.

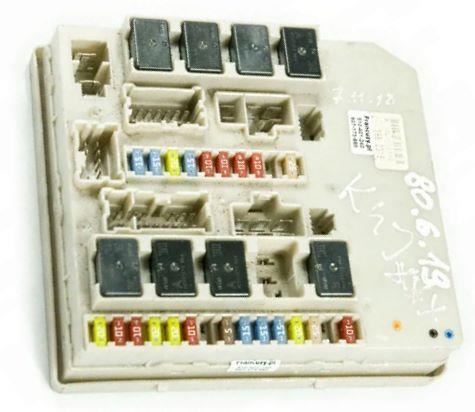

Boîte à fusibles n° 1

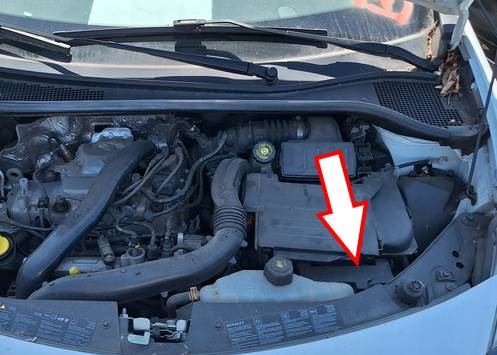

Elle se trouve dans la partie droite du compartiment, sous le capot.
Vue générale.

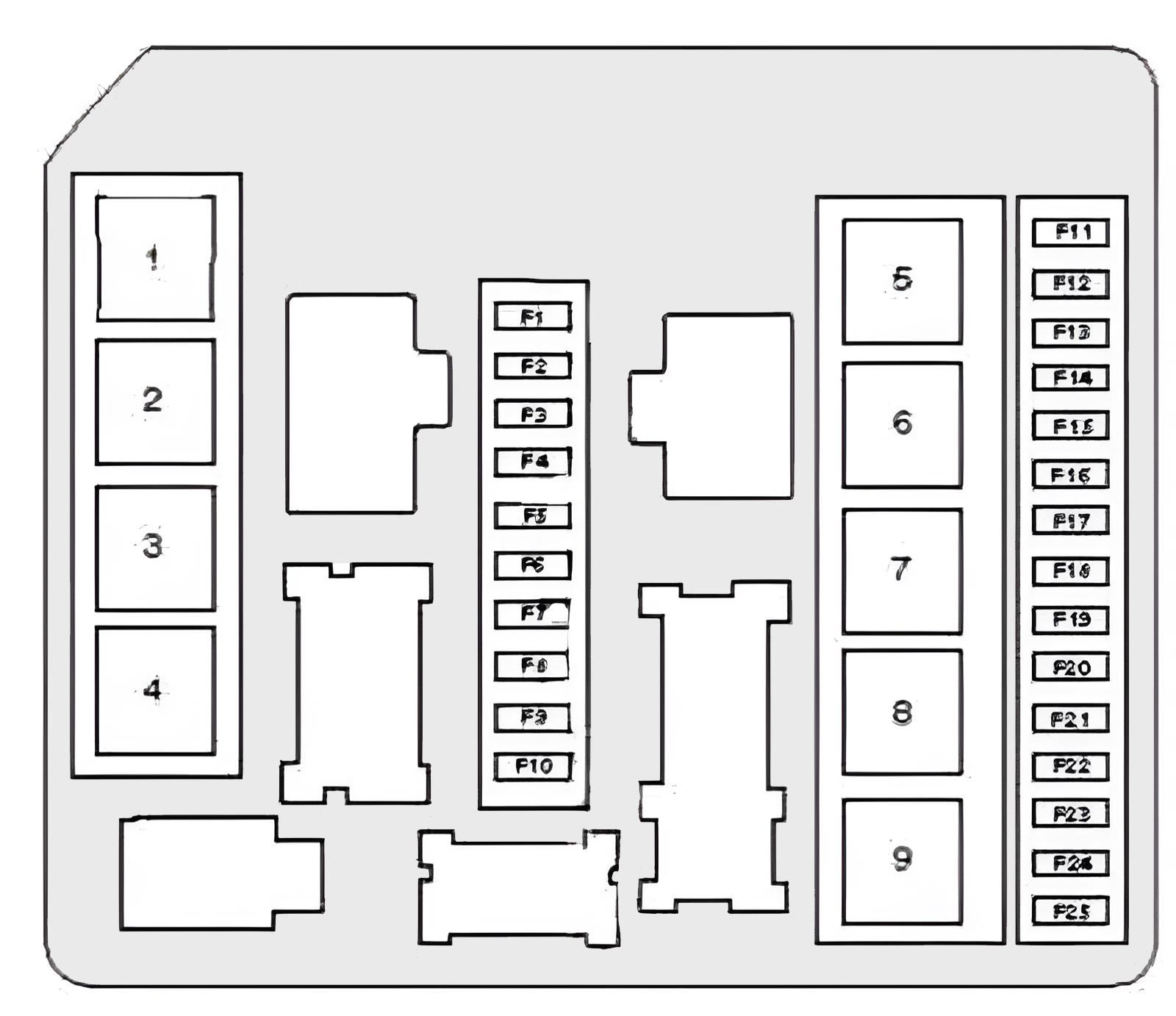

Schéma
N° | Affectation | Ampères
F1. | Centrale électronique ABS | 25A
F2. | Vide
F3. | Feux de route droit | 10A
F4. | Feux de route gauche | 10A
F5. | Unité de contrôle de la climatisation, verrouillage central, commutateur d'entretien de la vitesse, lève-vitres électriques arrière droit, système ABS/ESP, affichage multifonctionnel, feux de position avant/arrière droit | 10A
F6. | Système audio, verrouillage centralisé, allume-cigares, interrupteur pour rétroviseurs extérieurs électriques, interrupteur pour vitres électriques dans la porte conducteur, interrupteur pour vitres électriques arrière gauche, interrupteur pour vitres électriques dans la porte passager, commande de correction des phares, éclairage de la plaque d'immatriculation, système de stationnement, feux de stationnement avant/arrière gauche, antipatinage | 10A
F7. | relais de chauffage additionnel 1/2, commutateur de maintenance de la vitesse (régulateur de vitesse, marche arrière), connecteur de diagnostic (DLC), direction assistée électrique, calculateur de phares au xénon, écran multifonction, sélecteur de boîte de vitesses automatique, voyant de sélection de boîte de vitesses, calculateur de système de contrôle de la pression des pneus | 15A
F8. | moteur d'essuie-glace | 20A
F9. | Correcteur de phares (droite), feux de croisement (droite) | 15A
F10. | Correcteur de phares (gauche), feux de croisement (gauche) | 15A
F11. | Accouplement magnétique du compresseur de climatisation | 10A
F12. | Vide
F13. | Relais de traction du démarreur | 25A
F14. | Unité de contrôle électronique de la transmission | 20A
F15. | Vide
F16. | Chauffage de la lunette arrière | 15A
F17. | Relais de la pompe de lave-phares | 15A
F18. | Unité de contrôle électronique de la transmission | 5A
F19. | Vide
F20. | Feux de recul | 10A
F21. | Bobines d'allumage | 20A
F22. | Unité de contrôle électronique du moteur | 20A
F23. | Unité de contrôle électronique SRS | 10A
F24. | Unité de commande électronique du moteur, verrou de la colonne de direction e/m vanne avec accès sans clé | 10A
F25. | Feux antibrouillard | 20A
1. | Relais de dégivrage de la lunette arrière
2. | Relais de commande moteur - sauf K9K764
3. | Relais de croisement
4. | Relais pour phares antibrouillard
5. | Relais de démarreur
6. | Vide
7. | Relais de moteur de ventilateur de refroidissement, haut régime 1
8. | Relais de moteur de ventilateur, bas régime 2
9. | Relais 2 des circuits d'allumage principaux
Boîte à fusibles n° 2

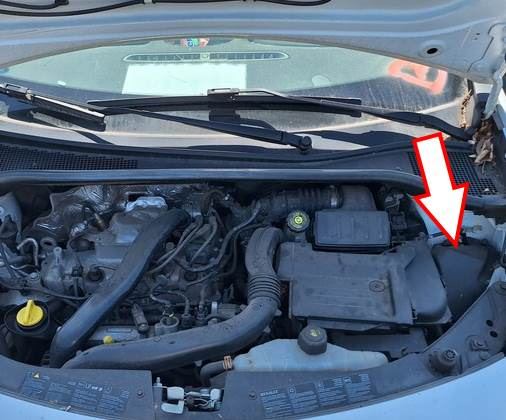

Un autre bloc de fusibles se trouve à l'avant de la batterie.
Plan
No | Tableau des fusibles | Ampères
F1. | Relais du système de gestion du moteur - K9K764 | 30A
F2. | Relais de pompe de transmission - D4F764 (transmission séquentielle) | 30A
F3. | Moteur de ventilateur de radiateur - K9K766, D4F764 (boîte de vitesses séquentielle) | 30A
F4. | Moteur de ventilateur de refroidissement - K4M, K4J, D4F | 30A
F5. | Boîte à fusibles et à relais, habitacle - fusibles ^2^4 | 50A
F6. | Chauffage d'appoint 1/2 | 80A
F7. | Vide
F8. | Calculateur électronique ABS | 50A
F9. | Vide
F10. | Vide
F11. | Vide
F12. | Relais de phares au xénon | 10A
1. | Relais de pompe de lave-phares 1
2. | Relais de pompe de lave-phares 2
3. | Relais de phares au xénon
Tous les appareils électriques

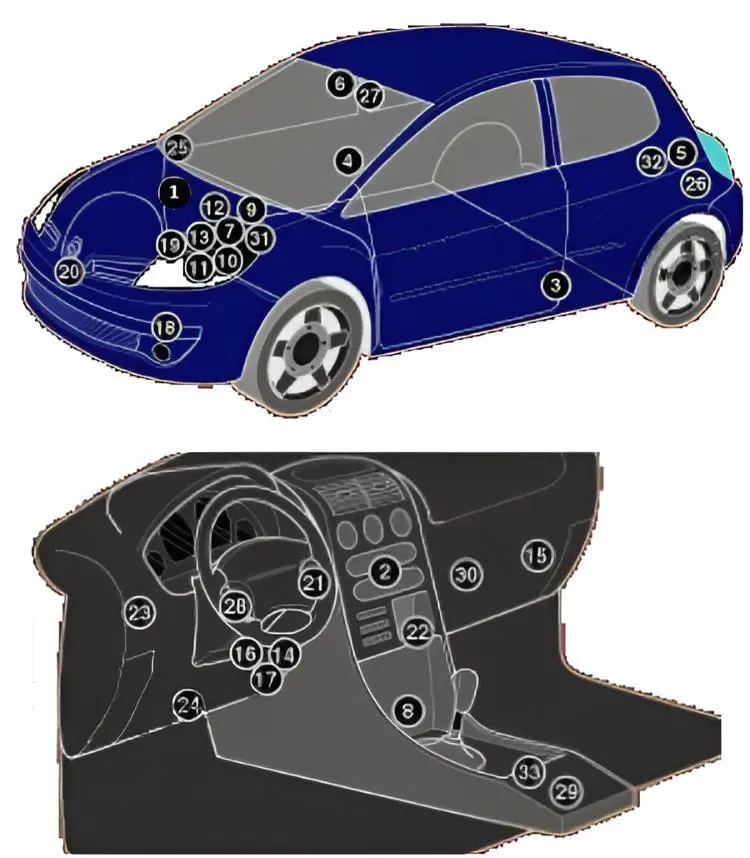

Disposition générale des composants électroniques de la Renault Clio 3.
No. | Composant
1. | Module de commande électronique ABS
2. | Module de commande électronique de la climatisation
3. | Capteur de choc latéral, gauche
4. | Capteur de choc latéral, droite
5. | Système antivol (le cas échéant) :
6. | Capteur de lumière
7. | Batterie
8. | Connecteur de diagnostic (DLC)
9. | Module de commande électronique du moteur
10-13. | Boîtes à fusibles sous le capot
14-17. | Boîtes à fusibles dans l'habitacle
18. | Module de commande des phares au xénon
19. | Module de commande des bougies de préchauffage
20. | Avertisseur sonore
21. | Antenne circulaire antidémarrage - sans système d'accès sans clé
22. | Module de commande pour l'accès sans clé
23. | Module de commande multifonction 1 - fonctions : Climatisation, feux stop, verrouillage centralisé, verrouillage des doubles portes - RHD, phares antibrouillard, alarme d'urgence, lunette arrière chauffante, clignotants, combiné d'instruments, éclairage intérieur, télécommande de verrouillage centralisé, capteur de température extérieure, toit ouvrant, lave-glace
24. | Appareil de commande multifonctions2 Fonctions : Verrouillage central, phares antibrouillard, alarme d'urgence, clignotants, capteur de pluie, indicateur de température, télécommande de verrouillage central, toit ouvrant, vitres électriques
25. | Capteur de température extérieure dans le rétroviseur extérieur droit
26. | Module de contrôle de stationnement
27. | Capteur de pluie
28. | Module de commande électrique pour le volant
29. | Module de commande SRS électronique
30. | Module de commande de l'interface téléphonique
31. | Module de commande pour la boîte de vitesses électronique
32. | Module de commande pour le système de contrôle de la pression des pneus
33. | Capteur de position latérale
