Fusibles Peugeot 407, 2008 - 2011

En 2008, la Peugeot 407 a subi un lifting. L'extérieur de la berline n'a subi que des modifications esthétiques : par exemple, la calandre a été décorée de bandes chromées et la forme du pare-chocs a été modifiée. L'intérieur de la version révisée présente également une série de modifications mineures. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Peugeot 407 (première génération ; restylage ; plateforme PF3 ; codes de carrosserie 6D, 6E, 6C) 2008, 2009, 2010 et 2011 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons marquer le fusible de l'allume-cigare.

À l'intérieur

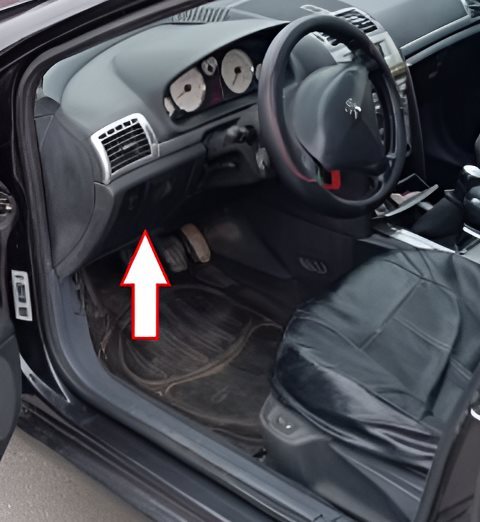

La boîte à fusibles se trouve côté conducteur, derrière la boîte à gants.

Vue d'ensemble.

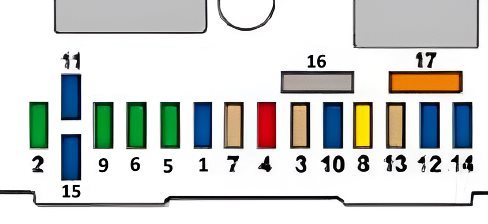

Plan

N° | Description | Intensité, A
1. | Essuie-glace arrière | 15A
2. | Verrouillage centralisé / Verrouillage des portes | 30A
3. | Airbags | 5A
4. | Capteur ESP, connecteur de diagnostic, ouverture d'aération du toit (berline), capteur de position du volant moteur | 10A
5. | Commutateur à deux positions pour les lève-vitres avant, ouverture de ventilation de toit (berline), store de toit panoramique (407 SW). | 30A
6. | Commutateur à deux positions pour les lève-vitres arrière | 30A
7. | Éclairage de la boîte à gants, clignotants latéraux, éclairage intérieur avant et arrière, éclairage intérieur individuel, miroir de courtoisie. | 5A
8. | Écran multifonction, autoradio, commandes au volant, bloc de commande de remorque, unité de commande pour système d'alarme, systèmes de navigation et télématiques (selon le pays de livraison du véhicule). | 20A
9. | Fusible pour allume-cigare Peugeot 407, système télématique (selon le pays de livraison du véhicule), prise 12 V à l'arrière (max. 100 W). | 30A
10. | Calculateur pour le système de contrôle de la pression des pneus embarqué. | 15A
11. | Connecteur de diagnostic, contacteur d'allumage avec blocage de volant. | 15A
12. | Kit mains libres, connecteur pour faisceau de câbles de remorque, bloc de commutation de remorque, buzzer pour système d'alerte de recul, siège passager à réglage électrique, capteur de pluie et de luminosité, système d'alarme. | 30A
13. | Calculateur moteur, relais pour lave-glace. | 5A
14. | Commande électrique pour le réglage du siège conducteur, tableau de bord, commande de climatisation, calculateur d'airbag. | 15A
15. | Commande électrique de la sécurité enfants, verrouillage complet des portes arrière. | 15A
17. | Chauffage de la lunette arrière. | 40A
FS1. | Shunt PARC.

Dans le compartiment moteur

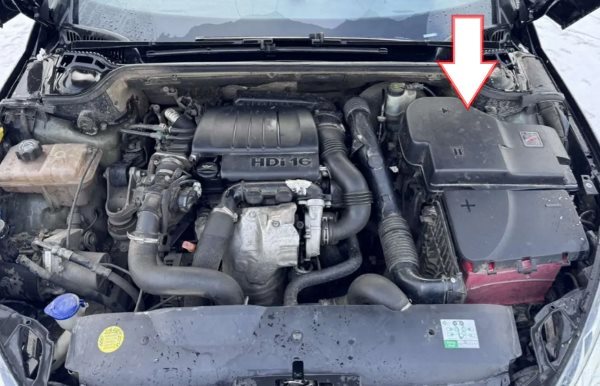

Le boîtier à fusibles se trouve à proximité de la batterie. Pour retirer le capot de protection, il faut desserrer trois vis de fixation.

Vue d'ensemble.

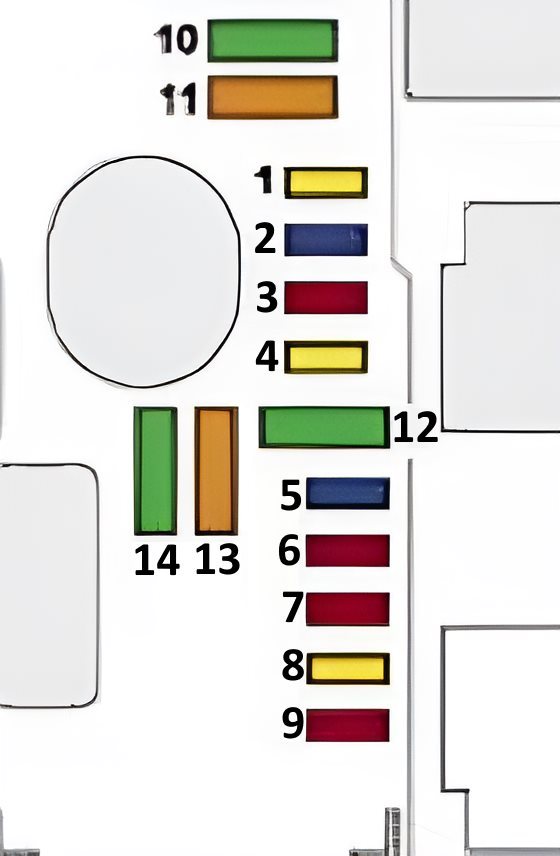

Schéma

N° | Affectation des fusibles | Ampères
1. | Commande électronique du moteur | 20A
2. | Signal sonore (klaxon) | 15A
3. | Lave-glace avant et arrière | 10A
4. | Lave-phares | 20A
5. | Composants du système de commande électronique du moteur (pompe à essence, soupape de purge de l'adsorbeur). | 15A
6. | Boîtier de commande de la boîte de vitesses automatique | 10A
7. | Bloc de commutation du système de protection, débitmètre d'air, contacteur d'embrayage, contacteur de la boîte de vitesses automatique à 6 rapports, contacteurs de signal STOP, rétroviseur intérieur photosensible, entraînements du panneau de toit panoramique (407 SW) | 10A
8. | Circuit de courant d'enroulement du démarreur | 20A
9. | Circuit électrique des lampes au xénon, contacteur du signal STOP, pompe électrique du servodirection, unité de commande électronique de la boîte automatique à 4 rapports, relais de verrouillage de la boîte automatique | 10A
10. | Composants du système de commande électronique du moteur (bobine d'allumage, soupapes électriques, capteurs d'oxygène) | 30A
11. | Ventilateur de climatisation (ou non utilisé) | 40A
12. | Lave-glace | 30A
13. | Alimentation électrique du bloc de commutation (+ du contacteur d'allumage) | 40A
14. | Électrovanne pour la régulation de la pression de suralimentation | 30A
