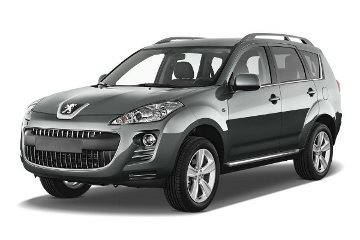

Le crossover compact Peugeot 4007 est produit depuis 2007. Avec le Citroën C-Crosser, il est basé sur le nouveau Mitsubishi Outlander. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Peugeot 4007 (première génération ; carrosserie marque GP ; plate-forme Mitsubishi GS) 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
Dans le compartiment moteur

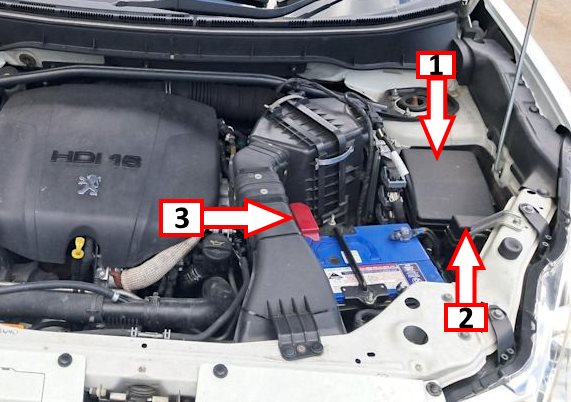

Dans la zone située sous le capot, il y a trois blocs :
1 - la boîte à fusibles principale, à droite de la batterie ;
2 - la boîte à relais à côté de la boîte à fusibles principale (la disponibilité dépend de l'équipement) ;
3 - les fusibles de puissance sur la batterie.
Boîte à fusibles (1)

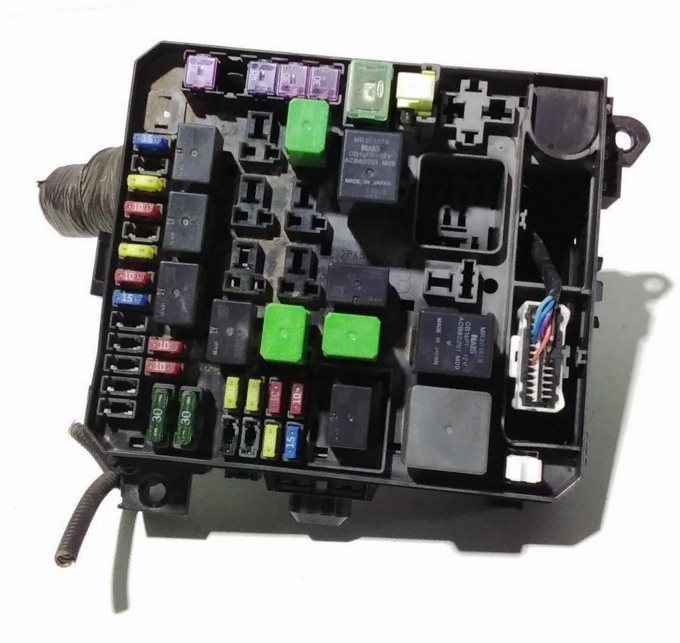

Photo - exemple.

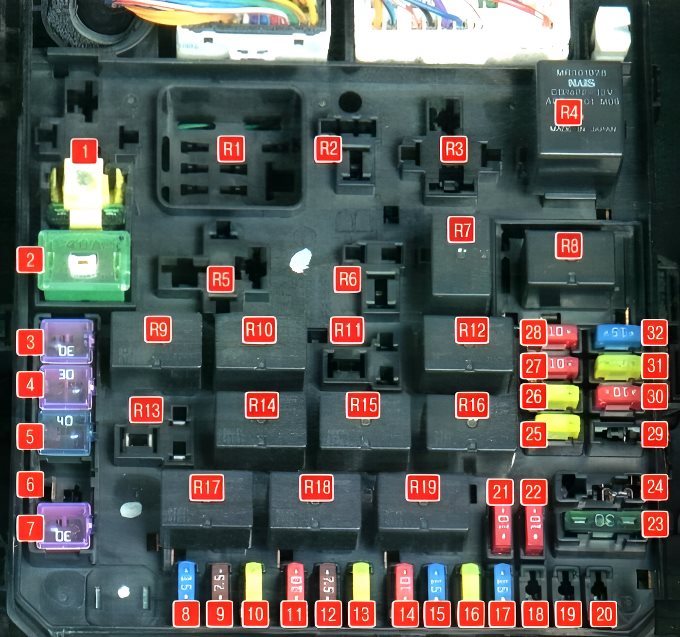

Schéma
No | Affectation des fusibles | Ampères
1. | Appareil E/S | 30A
2. | Moteur de ventilateur de refroidissement | 40A
3. | Moteur de ventilateur de condenseur | 30A
4. | Système de freinage ABS | 30A
5. | Système de freinage ABS | 40A
6. | Réserve
7. | Démarreur | 30A
8. | Feux antibrouillard | 15A
9. | Gestion du moteur | 7,5A
10. | Transmission automatique | 20A
11. | Buzzer | 10A
12. | Alternateur | 7,5A
13. | Lave-phares | 20A
14. | Climatisation | 10A
15. | Papillon de gaz | 15A
16. | Alarme antivol Avertisseur sonore | 20A
17. | Chauffage du balai d'essuie-glace | 15A
18. | Réserve
19. | Commande électrique du hayon | 30A
20. | Feux de jour | 10A
21. | Feux de route (gauche) | 10A
22. | Feux de route (droite) | 10A
23. | Amplificateur du système audio | 30A
24. | Équipement électrique du moteur diesel | 30A
25. | Phare de croisement gauche (avec lampes à décharge) | 20A
26. | Phare pour feu de croisement droit Phare pour feu de croisement (avec lampes à décharge) | 20A
27. | Phare pour feu de croisement gauche (avec lampes halogènes) | 10A
28. | Circuit des feux de croisement droit (avec lampes halogènes) | 10A
29. | Circuit électrique du moteur | 10A
30. | Bobine d'allumage | 10A
31. | Circuit électrique du moteur | 20A
32. | Fusible du module de carburant - Fusible de la pompe à essence | 15A
N° | Affectation des relais
R1. | Bougies de préchauffage (pour les moteurs diesel)
R2. | Ventilateur de radiateur
R3. | chauffage
R4. | Système de gestion du moteur
R5. | Contrôle de stabilité
R6. | Ventilateur de radiateur de la climatisation
R7. | Système de gestion du moteur
R8. | Feux de croisement
R9. | Système de gestion du moteur
R10. | Chauffage du balai d'essuie-glace
R11. | Système d'éclairage diurne
R12. | Système de gestion du moteur
R13. | Signal d'alarme d'urgence
R14. | Transmission automatique
R15. | Lave-phares
R16. | Feux de route
R17. | Feux antibrouillard
R18. | Feu d'avertissement sonore
R19. | Climatisation
Boîte de relais (2)

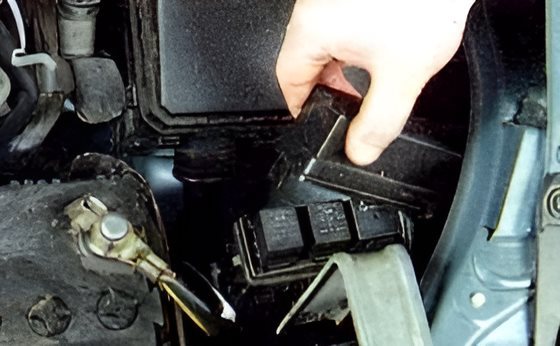

Les modules relais sont situés à proximité de l'unité principale, plus près de la borne négative de la batterie.

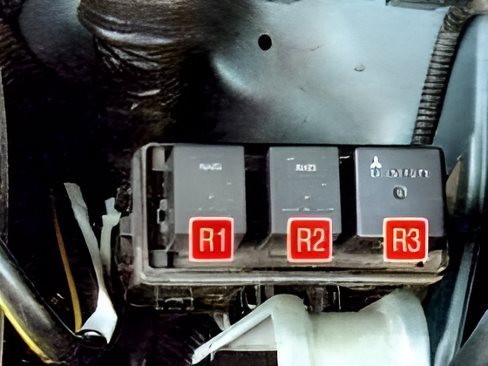

Plan
R1. | Ventilateur de refroidissement basse vitesse
R2. | Ventilateur de climatisation
R3. | Ventilateur de refroidissement haute vitesse
À l'intérieur du véhicule

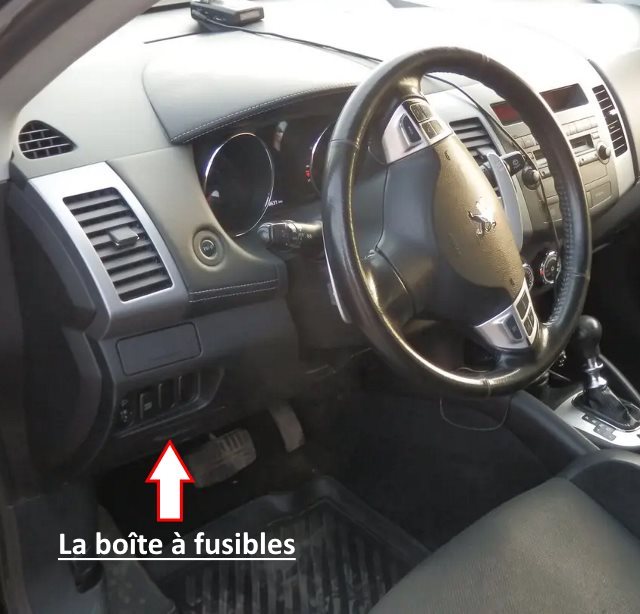

La boîte à fusibles se trouve du côté conducteur du tableau de bord, derrière le couvercle de protection.

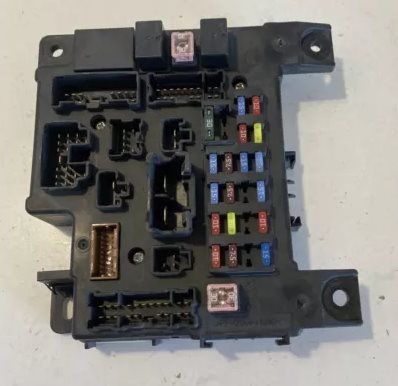

Vue d'ensemble.
Schéma
N° | Affectation des fusibles | Ampères
1. | Chauffage / appareil de chauffage | 30A
2. | Feux de stop | 15A
3. | Feu antibrouillard arrière | 10A
4. | Essuie-glace | 30A
5. | Réserve
6. | Circuit électrique de l'équipement spécial | 10A
7. | Serrures de portes | 20A
8. | Circuit électrique du système audio | 15A
9. | Circuit électrique de l'équipement spécial | 7,5A
10. | Circuit d'éclairage de la cabine | 15A
11. | Feu d'avertissement d'urgence | 15A
12. | Circuit d'essuie-glace arrière | 15A
13. | Instruments de contrôle et de mesure | 7,5A
14. | Réserve
15. | Fusible pour allume-cigare Peugeot 4007, prise avant | 15A
16. | Contacteur d'allumage | 10A
17. | Toit ouvrant électrique | 20A
18. | Réserve
19. | Rétroviseurs extérieurs | 10A
20. | Traction intégrale | 10A
21. | Feux de recul | 7,5A
22. | Réserve
23. | Prise de courant supplémentaire | 15A
24. | Lève-vitres électriques | 30A
25. | Chauffage électrique du hayon | 30A
26. | Rétroviseurs extérieurs chauffants | 7,5A
27. | Alimentation électrique | 15A
28. | Alimentation 15A 28 Modules relais R1 et R1 Relais
No. | Description du relais
R1. | Serrures de porte
R2. | chauffage
R3. | chauffage de siège
R4. | Chauffage du hayon
