Fusibles Peugeot 407, 2004 - 2008

La Peugeot 407, qui a remplacé la Peugeot 406, est le premier modèle du groupe PSA construit sur la plateforme modulaire commune PF3, développée pour les véhicules des classes D et E. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Peugeot 407 (première génération ; plateforme PF3 ; codes de carrosserie 6D, 6E, 6C) 2004, 2005, 2006, 2007 et 2008 années modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

À l'intérieur

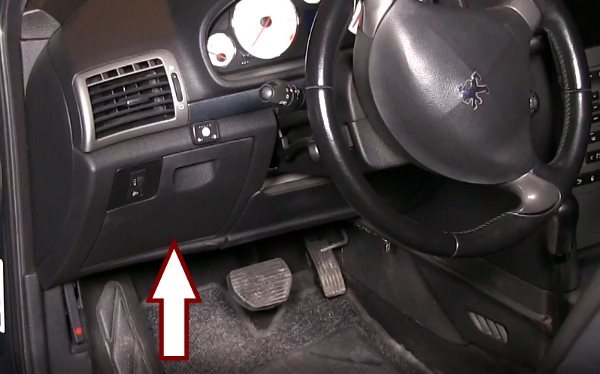

La boîte à fusibles se trouve côté conducteur, sous le tableau de bord, derrière un cache en plastique. Sur les modèles avec conduite à droite, elle se trouve derrière la boîte à gants.

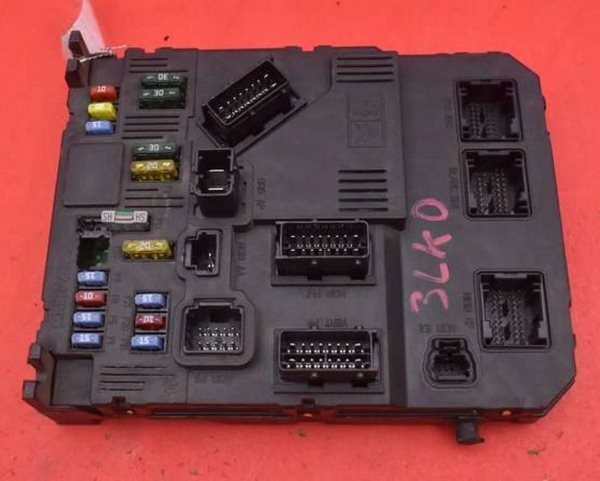

Vue d'ensemble.

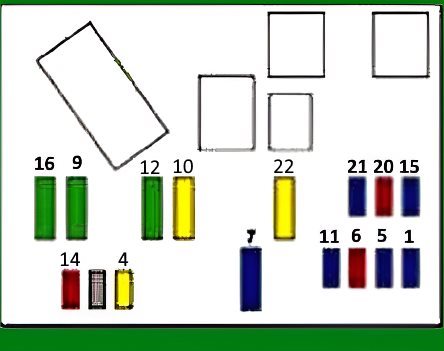

Schéma

N° | Affectation des fusibles | Ampères
1. | Connecteur de diagnostic, circuit à faible intensité du dispositif antivol. | 15A
4. | Bloc de commutation du coffre, bloc de commutation de la remorque, bloc des commutateurs au volant, autoradio, système d'alarme, panneau de commande du système de navigation – télématique, écran multifonction, boîte de vitesses automatique. | 20A
5. | Sirène du système d'alarme, système de contrôle de la pression des pneus. | 15A
6. | Système de commande électronique de la boîte de vitesses automatique, commutateur de pédale d'embrayage, rétroviseur photosensible, éclairage du miroir de courtoisie, éclairage individuel, prise de diagnostic, capteur de régime moteur, capteur de stabilisation dynamique ESP, store de pavillon (407 SW), éclairage intérieur avant et arrière. | 10A
7. | Système d'alarme (équipement spécial). | 15A
9. | Lève-vitres électriques arrière à deux vitesses. | 30A
10. | Prise 12 V à l'avant, fusible pour allume-cigare Peugeot 407, interrupteur pour boîte à gants, système télématique (selon le pays de livraison du véhicule). | 20A
11. | Verrouillage électrique des portes, verrouillage des portes arrière. | 15A
12. | Lève-vitres électriques avant à deux modes, ouverture de ventilation de toit. | 30A
14. | Bloc de commutation pour moteur et coffre, bloc de commutation pour remorque (option), relais d'essuie-glace. | 10A
15. | Tableau de bord, panneau de commande de la climatisation, capteurs de pluie et de luminosité, sièges électriques, ordinateur du système d'airbags. | 15A
16. | Verrouillage centralisé/serrures de porte. | 30A
20. | Vide | 10A
21. | Vide | 15A
22. | Vide | 20A
23. | Shunt PARC.

Dans le coffre

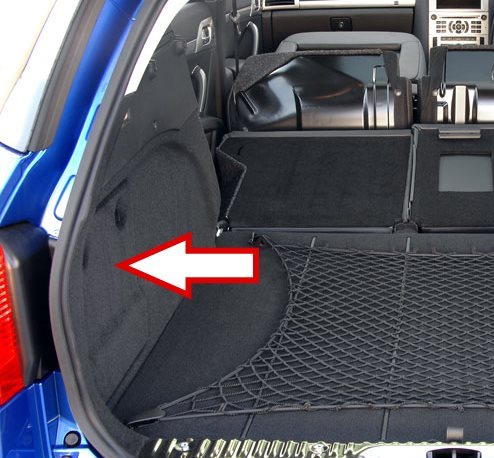

Le boîtier à fusibles se trouve sur le côté droit du coffre. Pour y accéder, il faut desserrer deux vis de fixation.

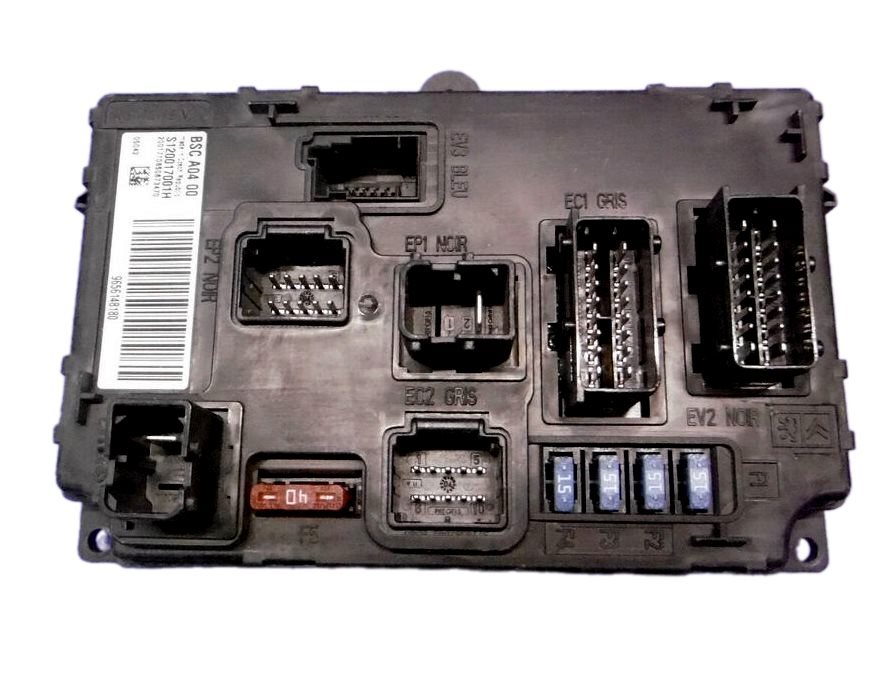

Photo – exemple de modèle.

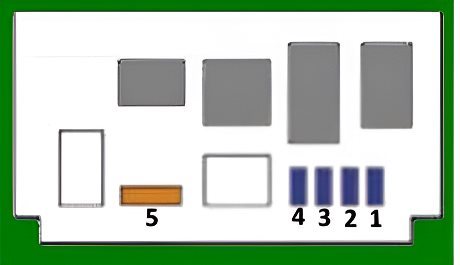

Plan

N° | Affectation des fusibles | Intensité, A
1. | Lave-glace arrière. | 15A
2. | Verrouillage du clapet du réservoir.  | 15A
3. | Prise 12 V à l'arrière.  | 15A
4. | Filtre à particules. | 15A
5. | Chauffage de la lunette arrière. | 40A

Dans le compartiment moteur

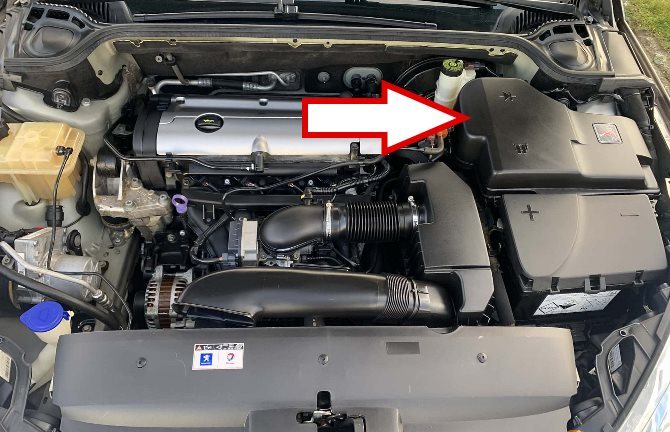

Situé à côté de la batterie.

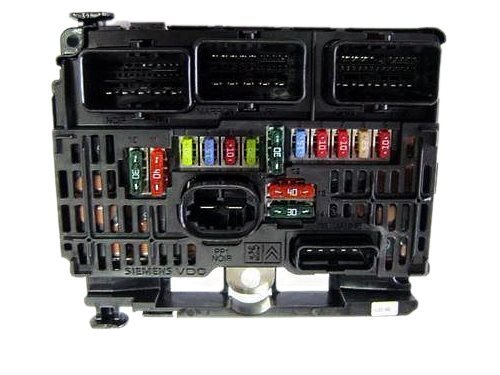

Vue d'ensemble.

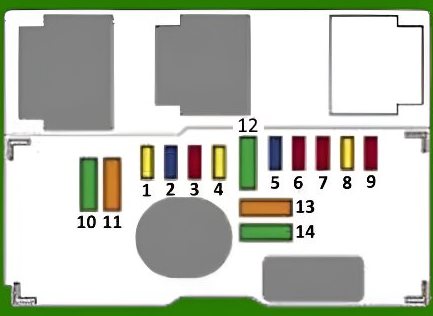

Schéma

N° | Affectation des fusibles | Intensité, A
1. | Calculateur moteur | 20 A
2. | Signal sonore (klaxon) | 15A
3. | Lave-glaces avant et arrière | 10A
4. | Lave-phares. | 20A
5. | Fusible pour la pompe à carburant de la Peugeot 407 | 15A
6. | Boîtier de commande pour la boîte de vitesses automatique | 10A
7. | Boîtier de commande pour la direction assistée | 10A
8. | Circuit d'enroulement du démarreur | 20A
9. | Circuit des lampes au xénon, contacteur des feux stop, régulateur d'angle d'inclinaison pour optique halogène | 10A
10. | Capteurs de commande du moteur (bobine d'allumage, électrovannes, capteurs d'oxygène) | 30A
11. | Ventilateur de la climatisation (ou non utilisé) | 40A
12. | Lave-glace | 30A
13. | Alimentation électrique du bloc de commutation intelligent (+ du contacteur d'allumage) | 40A
14. | Électrovanne pour la régulation de la pression de suralimentation | 30A
