Fusibles Peugeot 308 (T7), 2007 - 2015

La voiture compacte Peugeot 308 a été produite de 2007 à 2011 et de 2012 à 2015 (avec un nouveau design). Les variantes de carrosserie les plus fréquentes sont : Hayon (4A/C), break (4E / SW) et coupé (4B). Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Peugeot 308 (première génération ; désignation de code T7 ; plate-forme PSA PF2) 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2013, 2014, 2015 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

Dans le compartiment moteur

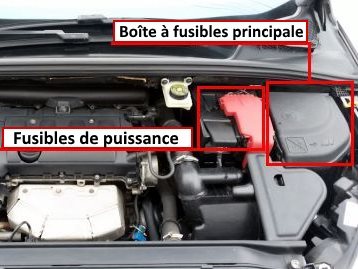

Les fusibles de puissance sont placés sur un support en plastique au-dessus de la borne positive de la batterie, la boîte à fusibles principale se trouve à droite de la batterie.

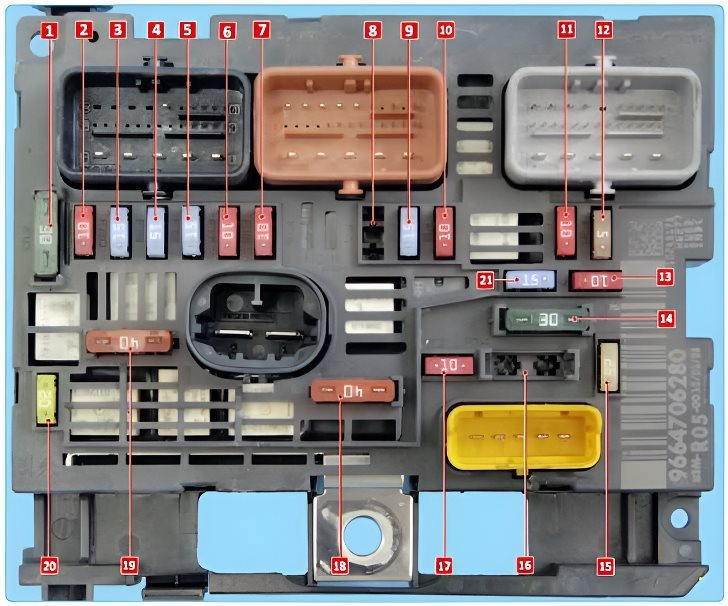

Schéma de la boîte à fusibles

No | Ampères | Affectation des fusibles
1. | 30A | Composants du système de commande électronique du moteur à essence : bobines d'allumage, électrovannes, capteurs de concentration d'oxygène, injecteurs, composants du système de chauffage, module de carburant - fusible de la pompe à essence, thermostat électronique ; moteur diesel : électrovannes, composants du système de chauffage
2. | 10A | thermostat électronique, électrovannes de contrôle de l'alimentation en carburant, électrovanne de contrôle de la pression du turbocompresseur (moteur diesel).
3. | 15A | Chauffage à vapeur d'huile (1,4 l 16V et 1,6 l VT 16V), électrovanne d'adsorption (1,4 l 16V et 1,6 l VTi 16V), capteurs de concentration d'oxygène (moteur à essence), électrovannes d'air de refroidissement (moteur diesel)
4. | 15A | Phare droit (feux de croisement)
5. | 15A | Phare gauche (feux de croisement)
6. | 10A | Phare gauche (feux de route)
7. | 10A | Phare droit (feux de route)
8. | 20A | Lave-phares
9. | 15A | Alarme sonore
10. | 10A | Connecteur de diagnostic, Connecteur de diagnostic 10A, Phare directionnel, Capteur de débit d'air (moteur diesel), Pompe supplémentaire de filtre à particules (moteur diesel)
11. | 10A | Alimentation électrique pour capteur de vitesse du véhicule, système ABS et ESP
12. | 5A | Alimentation pour relais de ventilateur de refroidissement moteur, interrupteur de relais Valvetronic (1,4 l 16V et 1,6 l VTi 16V), refroidissement du turbocompresseur (1,6 l THP 16V), capteur de débit d'air (1, 6 l HDI 16V)
13. | 10A | calculateur de direction assistée, boîte de vitesses automatique, capteur de niveau de liquide de refroidissement
14. | 30A | Essuie-glace à basse/haute vitesse
15. | 25A | Interrupteur de démarreur
16. | 30A | Electrovanne de pression du turbocompresseur
17. | 10A | Lave-glace avant et arrière
18. | 40A | Alimentation électrique pour unité de commutation intelligente (« + » du contacteur d'allumage)
19. | 40A | Ventilateur de climatisation
20. | 20A | injecteurs-pompes électriques et EGR (pour moteur 2,0 litres HDI-16V), injecteurs (pour moteur 2,0 litres HDI-16V)
21. | 15A | électrovannes d'adsorption, détendeur électrique de turbocompresseur (moteur 1,6 litre THP-16V), réchauffeur de vapeur d'huile (moteur 1,6 litre THP-16V), réchauffeur de carburant diesel (moteur 1,6 litre HDI-16V)

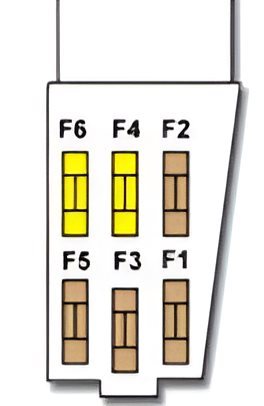

Schéma du fusible de puissance sur le pôle positif de la batterie

Modèles avant le restylage

No | Intensité, A | Circuit électrique
1. F1. | 15A | Transmission (séquentielle ou automatique)
2. F2. | 15A | Connecteur de diagnostic, feux de jour
3. F3. | 5A | Contacteur pour double fonction du système de freinage
4. F4. | Réserve
5. F10. | 80A | Pompe de direction assistée électrique
6. F9. | 70A | ECU du système de chauffage (moteur diesel)
7. F8. | 100A | Unité de commutation et de protection
8. F7. | Réserve
9. F6. | 30A | Pompe électrique pour boîte de vitesses séquentielle
10. F5. | 30A | Moteur électrique pour système Valvetronic (1,6 litre THP 16V)

Modèles après le restylage

1. | Vide
2. | 5A | Contacteur double fonction du système de freinage
3. | 5A | Processeur du circuit de charge de la batterie
4. | 25A | Electrovannes ABS/ESP
5. | Vide
6. | 15A | Transmission (manuelle ou automatique)

À l'intérieur du véhicule

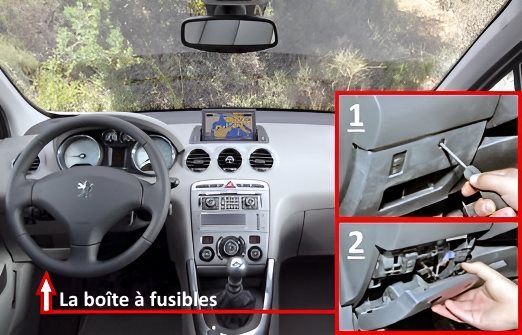

La boîte à fusibles se trouve du côté conducteur, en bas du tableau de bord. Pour y accéder, tourner la fermeture du couvercle (1) et retirer le couvercle (2).

Type 1 - modèles antérieurs au restylage

No | Ampères | Affectation des fusibles
1. | 15A | Circuit de faible intensité du commutateur d'allumage
2. | 30A | Vitres arrière
3. | 30A | Verrouillage et super-verrouillage
4. | 30A | Lève-vitres avant, alimentation électrique, actionneurs de rétroviseurs rabattables, toit ouvrant panoramique
5. | 15A | Palettes de changement de vitesse, sirène anti-intrusion, alarme anti-intrusion ECU
6. | 20A | Système audio, radiotéléphone, changeur de CD, écran multifonctions, système de contrôle de la pression des pneus
7. | 5A | Feux avant et arrière, éclairage individuel, catadioptres, éclairage des rétroviseurs sur les pare-soleil, éclairage du coffre, phares portatifs
8. | 15A | Écran multifonction, amplificateur, Hands Free, capteur de pluie/lumière, système d'alerte de stationnement ECU (Parktronic), interrupteur de remorque, système d'alerte de franchissement involontaire de ligne de marquage au sol
9. | 30A | Prise 12 V avant, allume-cigare Peugeot 308
10. | 15A | Combiné d'instruments, témoin de ceinture de sécurité passager et d'airbag, climatisation, unité de mémoire du siège conducteur, commutateur au niveau de la deuxième rangée de sièges, module de véhicule de formation
11. | 5A | Commande électronique du moteur, airbags, levier de sélection de la boîte de vitesses automatique séquentielle
12. | 5A | Unité électronique d'airbags et de prétensionneurs de ceinture pyrotechniques
13. | 10A | Contacteur de pédale d'embrayage et commutateur à double fonction pour la pédale d'embrayage.

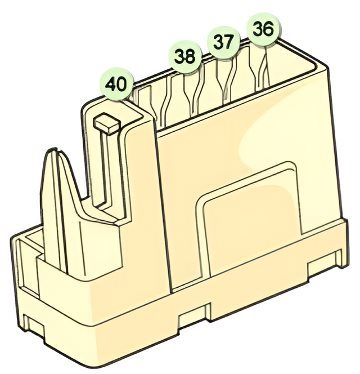

36. | 30A | Chauffage de siège
37. | 5A | Équipement électrique de la remorque
38. | 30A | Unité de mémoire pour la position du siège du conducteur.
39. | Vide
40. | 30A | Amplificateur audio, unité de mémoire pour la position du siège du passager.

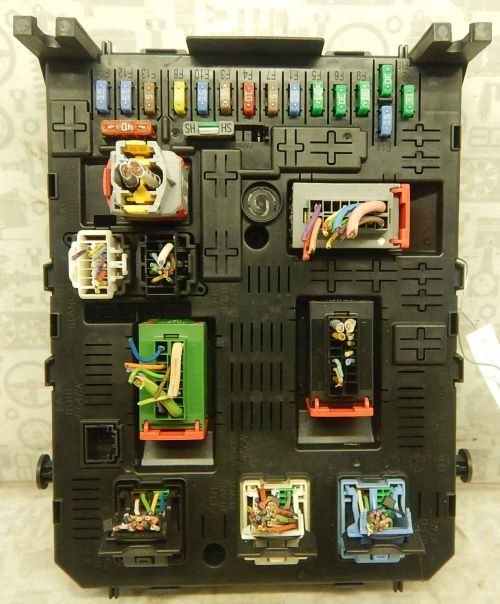

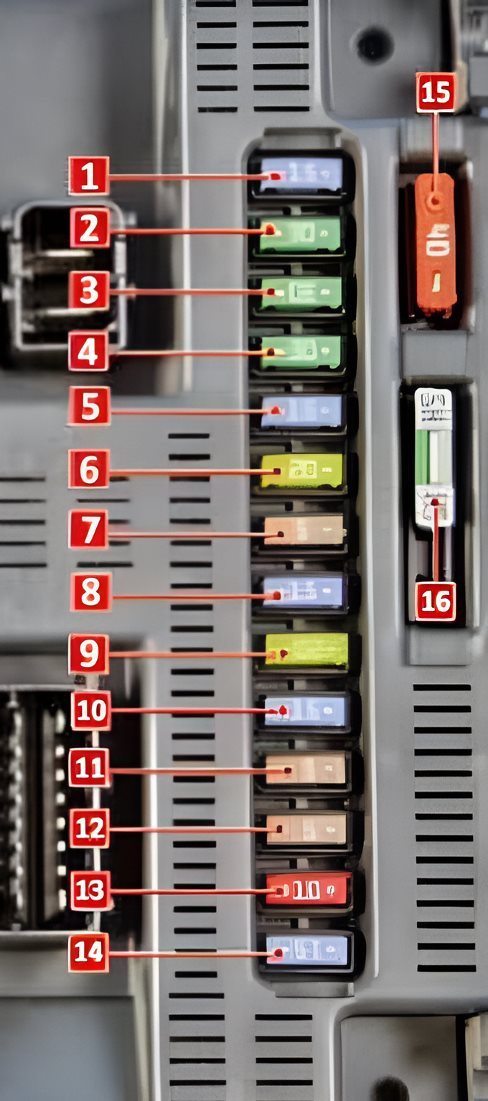

Type 2 - Peugeot 308 après le restylage

Vue générale.

Schéma

N° | Description | Courant, A
1. | Essuie-glace arrière | 15A
2. | Alimentation du système de verrouillage et de super-verrouillage | 30A
3. | Centrale de commande pour airbag et pyronaute | 5A
4. | Contacteur pour pédale d'embrayage et double fonction du système de freinage, rétroviseur intérieur photosensible, climatisation, capteur de position du volant, boîte de vitesses automatique, unité de système de changement de vitesse et de protection | 10A
5. | Fenêtre à impulsion avant, alimentation électrique pour l'entraînement du rétroviseur rabattable, store de toit panoramique | 30A
6. | Fenêtre d'impulsion à l'arrière, appareil de commutation de remorque | 30A
7. | Feux avant et arrière, lampes d'éclairage individuelles, feux arrière, éclairage des rétroviseurs sur les pare-soleil, éclairage de la boîte à gants, lampe portable.    | 5A
8. | Autoradio, radiotéléphone, changeur de CD, affichage multifonctionnel, contrôle de la pression des pneus. | 20A
9. | Prise 12V avant, fusible allume-cigare | 30A
10. | Interrupteur de guidon, sirène, ECU d'alarme de sécurité.    | 15A
11. | Circuit basse tension de l'interrupteur d'allumage. | 15A
12. | Combiné d'instruments, alarme de ceinture de sécurité du passager et d'airbag, climatisation, mémoire du siège du conducteur, interrupteur au niveau de la deuxième rangée de sièges, module de véhicule de formation. | 15A
13. | Commande électronique du moteur, airbags, levier de sélection de la boîte de vitesses automatique séquentielle, module de commutation de la remorque. | 5A
14. | Affichage multifonctionnel, amplificateur, dispositif mains libres, capteur de pluie/lumière, ECU d'aide au stationnement. | 15A
15. | Verrouillage et super-verrouillage | 30A
17. | Lunette arrière et rétroviseurs extérieurs chauffants | 40A
SH. | Shunt PARC.

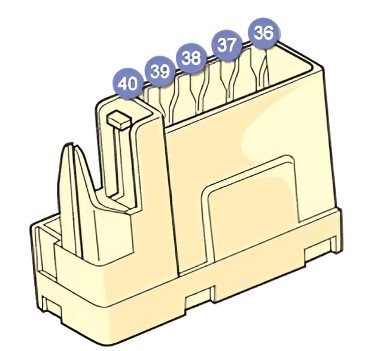

Les fusibles suivants sont disposés séparément :

36. | Chauffage des sièges conducteur et passager | 30A
37. | Mémoire du siège conducteur, commande des feux arrière | 5A
38. | Unité de mémoire du siège conducteur | 30A
39. | Alimentation électrique du boîtier électrique de la remorque | 30A
40. | Amplificateur Hi-Fi | 30A

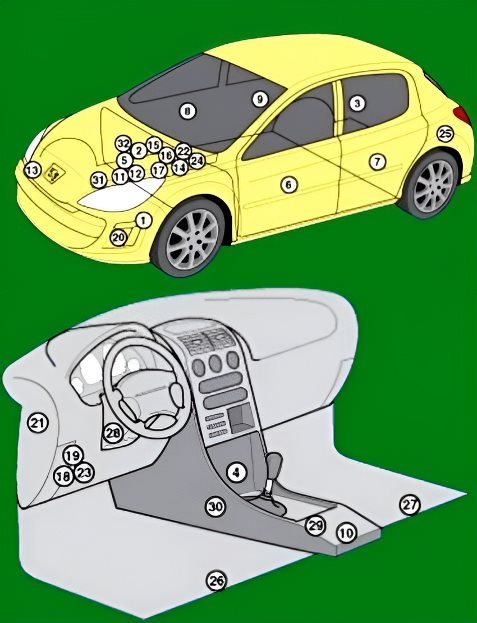

Tous les appareils électriques

Emplacement général de tous les composants électroniques.

No | Composant
1. | Unité de contrôle ABS
2. | Batterie
3. | Relais d'entraînement de la Duffle Box avec verrouillage central
4. | Module de commande de la trappe de toit - derrière le panneau arrière droit
5. | Connecteur de diagnostic (DLC)
6. | Relais pour les feux de jour.
7. | Module de commande électrique de la porte conducteur
8. | Module de commande électrique de la porte arrière gauche
9. | Module de commande électrique de la porte passager
10. | Module de commande électrique de la porte arrière droite
11. | Module de commande ESP (contrôle de stabilité)
12. | Relais de commande du moteur
13. | Module de commande du moteur (ECM)
14. | Module de commande du moteur du ventilateur de refroidissement
15-18. | Boîtes à fusibles dans le compartiment moteur
19-20. | Boîtes à fusibles dans le compartiment passagers
21. | Avertisseur sonore
22. | Module de commande du marquage de la voie de circulation
23. | Unité de commande multifonctionnelle 1 - dans la boîte à fusibles de l'habitacle 1
24. | Unité de commande multifonctionnelle 2 - dans la boîte à fusibles du compartiment moteur 1
25 | Unité de commande multifonctionnelle 3 - dans le boîtier de fusibles/relais sous le tableau de bord 1
26. | Module de commande de stationnement - derrière le panneau arrière gauche.
27. | Module de commande du chauffage du siège conducteur
28. | Module de commande pour le chauffage du siège passager avant
29. | Module de commande pour la colonne de direction électrique
30. | Module de commande SRS
31. | Module de commande de la boîte de vitesses (TCM) - boîte de vitesses ASM
