Le crossover compact 5 places Peugeot 3008 a été commercialisé en 2009. Ce modèle combine les caractéristiques d'un SUV, d'un monospace et d'une citadine, et se distingue par son habitacle spacieux, confortable et ergonomique. Dans cet article, nous détaillons l'affectation des fusibles de la Peugeot 3008 (première génération ; moteurs des séries EP/DV). Années de production : 2009 à 2017.
Vous trouverez ci-dessous l'emplacement, la description et les illustrations des boîtiers de fusibles. Les fonctions « Allume-cigare » et « Démarreur » sont indiquées en gras.
Dans le compartiment moteur
Ce compartiment abrite deux boîtiers dédiés à la protection des circuits électriques du véhicule.
Boîtier de servitude moteur

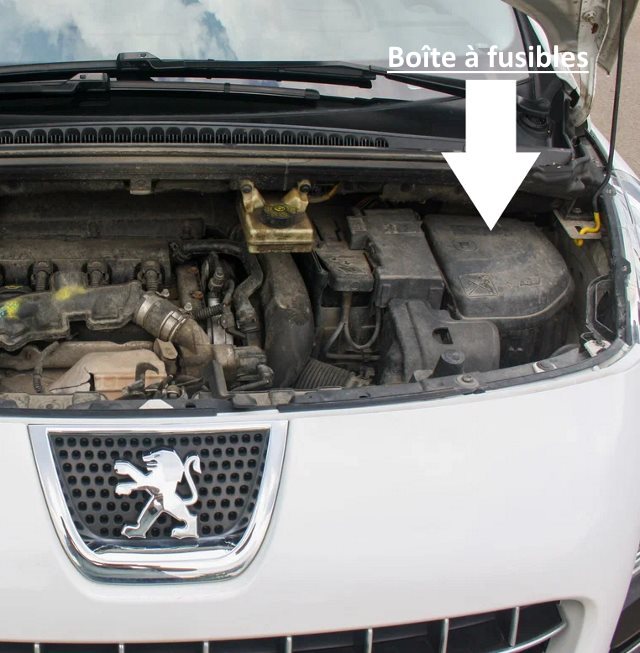

Ce boîtier est situé sur le côté gauche du compartiment moteur.

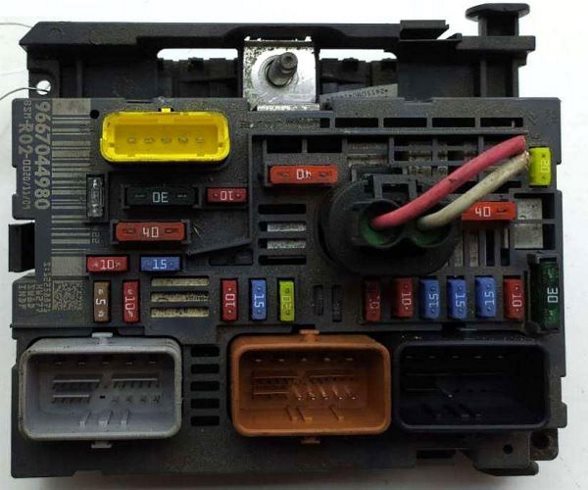

Photo d'illustration.

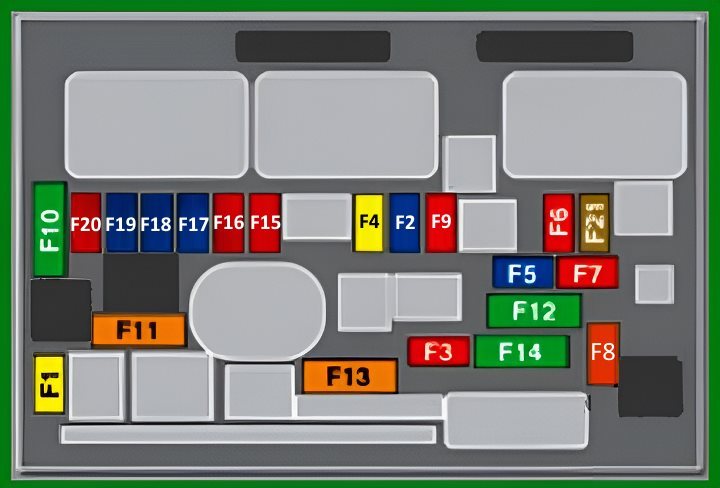

Schéma du boîtier
N° | Affectation | Ampérage
F1. | Calculateur moteur, électrovannes de pompe à carburant haute pression et de vanne EGR (moteur 2,0 l HDi), injecteurs (moteur 2,0 l HDi) | 20 A
F2. | Avertisseur sonore | 15 A
F3. | Pompe lave-vitre avant et arrière | 10 A
F4. | Feux de circulation diurne (feux de jour) | 10 A
F5. | Électrovannes de purge du canister, électrovanne de régulation de pression de suralimentation (moteur 1,6 l HDi), réchauffeur de vapeurs d'huile (moteur 1,6 l HDi), réchauffeur de gazole (moteur 1,6 l HDi) | 15 A
F6. | Prise de diagnostic, projecteurs directionnels, pompe d'additivation du filtre à particules (moteurs Diesel), capteur d'alerte de distance de sécurité, capteur de niveau de liquide de refroidissement moteur, commande de rabattement des rétroviseurs électriques | 10 A
F7. | Calculateur de direction assistée, boîte de vitesses automatique, actionneur de correction des projecteurs directionnels | 10 A
F8. | Commande de démarreur | 20 A
F9. | Contacteurs de pédale d'embrayage et de frein | 10 A
F10. | Actionneurs du calculateur moteur (Moteurs essence : bobines d'allumage, électrovannes, sondes lambda, injecteurs, fonctions de chauffage, thermostat piloté. Moteur Diesel : électrovannes, fonctions de chauffage), alimentation de la pompe à carburant | 30 A
F11. | Pulseur d'air de climatisation | 40 A
F12. | Commande d'essuie-vitre avant (petite et grande vitesse) | 30 A
F13. | Alimentation du Boîtier de Servitude Intelligent (BSI) (+ après contact) | 40 A
F14. | Électrovanne de régulation de pression de suralimentation | 30 A
F15. | Projecteur droit - feux de route | 10 A
F16. | Projecteur gauche - feux de route | 10 A
F17. | Projecteur gauche - feux de croisement | 15 A
F18. | Projecteur droit - feux de croisement | 15 A
F19. | Réchauffeur de vapeurs d'huile (moteur 1,6 l VTi), électrovanne de régulation de pression de suralimentation (moteur Diesel), capteur de niveau de liquide de refroidissement (moteur Diesel) | 15 A
F20. | Thermostat piloté, électrovannes de régulation de débit de carburant, électrovanne de régulation de pression de suralimentation (moteur Diesel), capteur de niveau de liquide de refroidissement (moteur Diesel) | 10 A
F21. | Alimentation du relais de motoventilateur, relais Valvetronic (moteur 1,6 l VTi), pompe de refroidissement du turbocompresseur (moteur 1,6 l THP), débitmètre d'air (moteur 1,6 l HDi) | 5 A
Les maxi-fusibles sont situés sur le côté du boîtier.
MF1. | Non affecté
MF2. | Boîtier de servitude remorque (BSR) | 30 A
MF3. | Boîtier fusibles habitacle | 50 A
MF4. | Boîtier de Servitude Intelligent (BSI) | 80 A
MF5. | Boîtier de Servitude Intelligent (BSI) | 80 A
MF6. | Frein de stationnement électrique (FSE) | 30 A
MF7. | Sièges avant chauffants | 30 A
MF8. | Pompe lave-projecteurs | 20 A
Fusibles de puissance (batterie)
Un boîtier contenant des fusibles de puissance (haut ampérage) est situé directement sur la batterie.

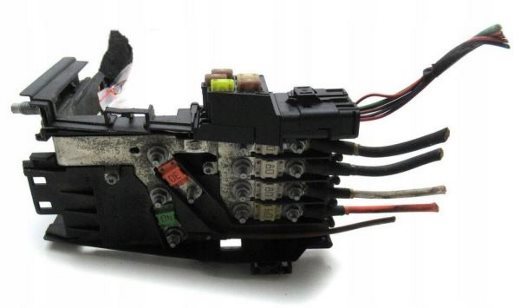

Vue d'ensemble.

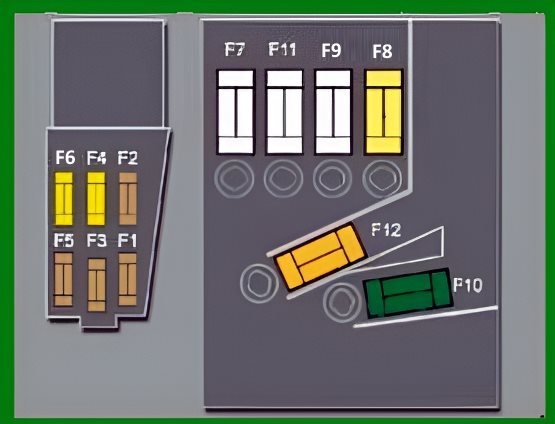

Schéma
N° | Affectation | Ampérage
1. | Non affecté
2. | Contacteur de frein double fonction | 5 A
3. | Boîtier d'état de charge de la batterie (BECB) | 5 A
4. | Électrovannes ABS / ESP | 25 A
5. | Calculateur ABS / ESP | 5 A
6. | Calculateur de boîte de vitesses automatique ou pilotée | 15 A
7. | Groupe électropompe de direction assistée (GEP) | 80 A
8. | Motoventilateur de refroidissement moteur | 60 A
9. | Boîtier de préchauffage (moteur Diesel), actionneur électrique Valvetronic (moteur 1,6 l THP) | 80 A / 30 A
10. | Groupe motopompe ABS / ESP | 40 A
11. | Boîtier de protection et de distribution des alimentations | 100 A
12. | Pompe électrique de boîte de vitesses pilotée | 30 A
Dans l'habitacle

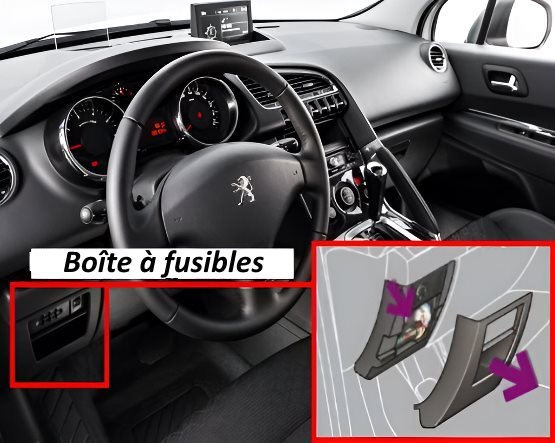

Ce boîtier est situé du côté conducteur, derrière la garniture du tableau de bord.

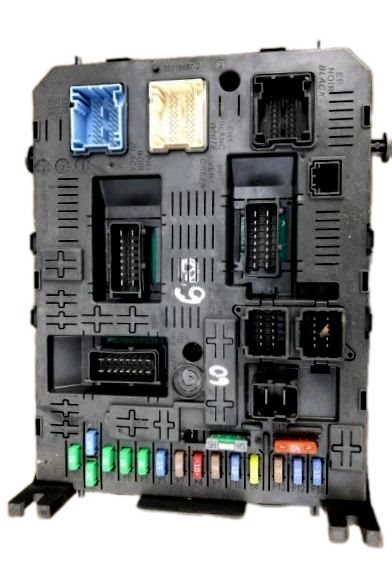

Vue d'ensemble.
Schéma
N° | Description | Ampérage
F1. | Essuie-vitre arrière | 15 A
F2. | Non affecté
F3. | Calculateur d'airbags et prétensionneurs | 5 A
F4. | Rétroviseur intérieur électrochrome, commande de climatisation, boîtier de protection des alimentations, écrans multimédias arrière | 10 A
F5. | Lève-vitres avant électriques | 30 A
F6. | Lève-vitres arrière électriques | 30 A
F7. | Plafonniers avant et arrière, liseuses, miroirs de courtoisie éclairés, éclairage de boîte à gants, éclairage de rangement central, alimentation relais prise 12 V coffre | 5 A
F8. | Autoradio, système de radionavigation, changeur CD, écran multifonction, détection de sous-gonflage, sirène d'alarme, calculateur d'alarme, boîtier télématique | 20 A
F9. | Prise 12 V avant, prise 12 V arrière / Fusible allume-cigare | 30 A
F10. | Commandes sous volant (palettes de changement de vitesses) | 15 A
F11. | Contacteur antivol de direction (courant faible) | 15 A
F12. | Boîtier servitude remorque, capteur de pluie et de luminosité, alimentation fusibles F32, F34, F35 | 15 A
F13. | Calculateur moteur, calculateur d'airbags | 5 A
F14. | Combiné de bord, affichage tête haute, alimentation fusible F33 | 15 A
F15. | Verrouillage centralisé et superverrouillage des portes | 30 A
F17. | Lunette arrière dégivrante, alimentation fusible F30 | 40 A
SH. | Shunt PARC
Vidéo explicative pour accéder aux boîtiers de fusibles.
