Fusibles Peugeot 307, 2001 - 2011

La Peugeot 307 est une voiture d'une entreprise française appartenant au groupe PSA Peugeot Citroën. Elle a été lancée sur le marché en janvier 2001. Elle a remplacé le modèle 306. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Peugeot 307 (première génération ; plate-forme PSA PF2) 2001, 2002, 2003, 2004 et 2005, 2006, 2007, 2008, 2009, 2010, 2011 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

Dans le compartiment moteur

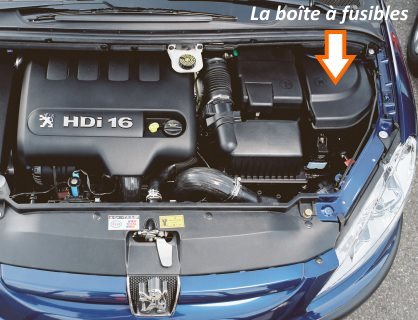

La boîte à fusibles se trouve à proximité de la batterie, derrière le couvercle de protection.

Type 1

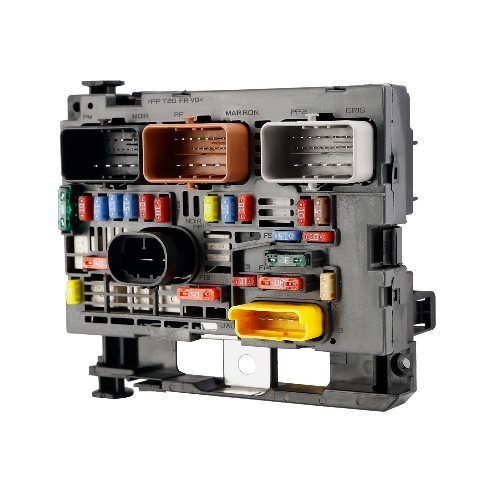

Vue générale.

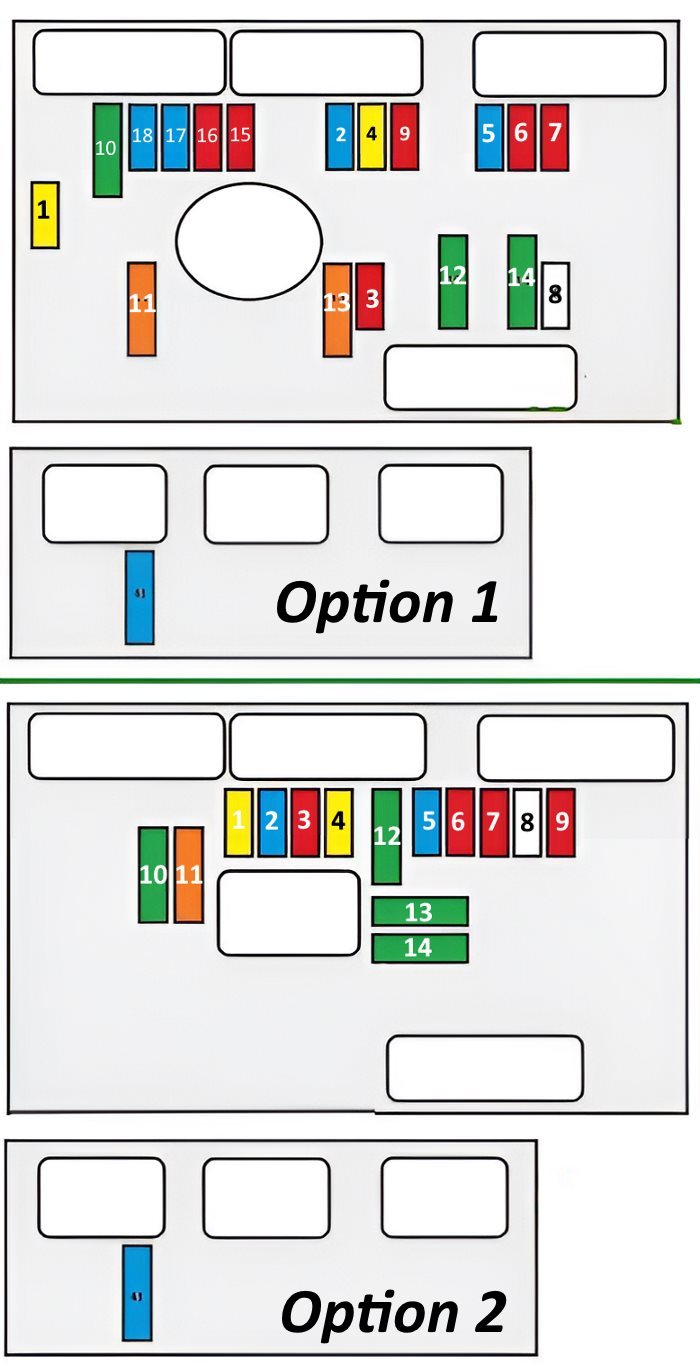

Schéma

N° | Affectation des fusibles | Intensité, A
1. | Alimentation électrique pour l'ordinateur moteur et le relais haute vitesse du ventilateur de refroidissement.    | 20A
2. | Klaxon | 15A
3. | Lave-glace avant et arrière. | 10A
4. | Lave-phares. | 20A
5. | Pompe à essence et électrovanne d'adsorption (pour le moteur à essence de 2,0 litres).    | 15A
6. | Processeur de la boîte de vitesses automatique à quatre rapports, commutateur de blocage du levier sélecteur de la boîte de vitesses automatique, commutateur à impulsion des lève-vitres électriques, relais de vitesse élevée du ventilateur de refroidissement, phares au xénon gauche et droit. | 10A
7. | calculateur ABS/ESP, calculateur de pompe de direction assistée. | 10A
8. | Contacteur d'allumage, contacteur de démarreur. | 25A
9. | Unité de chauffage auxiliaire (moteur diesel), capteur de niveau de liquide de refroidissement. | 10A
10. | Composants du système de gestion électronique du moteur (bobine d'allumage, électrovannes, capteurs d'oxygène, ordinateur, injecteurs, bougies de préchauffage), électrovanne d'adsorption (pour les moteurs à essence de 1,4 litre et de 1,6 litre). | 30A
11. | Ventilateur de la climatisation. | 40A
12. | Essuie-glace basse vitesse/ haute vitesse. | 30A
13. | Alimentation électrique de l'unité de commutation intelligente (+ après le contacteur d'allumage). | 40A
14. | Compresseur (moteurs à essence de 2 litres). | 30A
15. | Phare droit - feux de route. | 10A
16. | Phare gauche - feu de route. | 10A
17. | Phare gauche - Feu de croisement | 15A
18. | Phare droit - Feux de croisement | 15A

Fusibles MAXI dans le panneau latéral

M1. | Ventilateur de refroidissement 200 W. / Ventilateur de refroidissement 400 W et 460 W. | 30A/50A
M2. | Pompe de système ABS/ESP. | 30A
M3. | Électrovannes système ABS/ESP. | 30A
M4. | Alimentation électrique de l'unité de commutation intelligente. | 80A
M5. | Alimentation électrique de l'unité de commutation intelligente. | 80A
M6. | Alimentation électrique de la boîte à fusibles de l'habitacle | 80A
M8. | Pompe de direction assistée. | 70A

Type 2

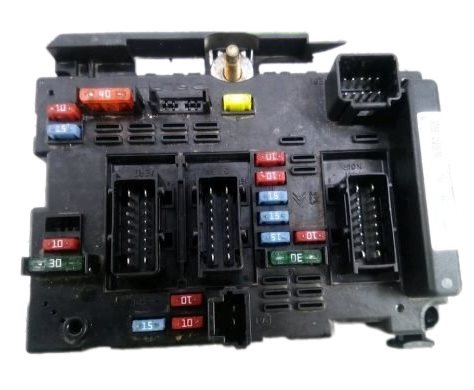

Vue générale.

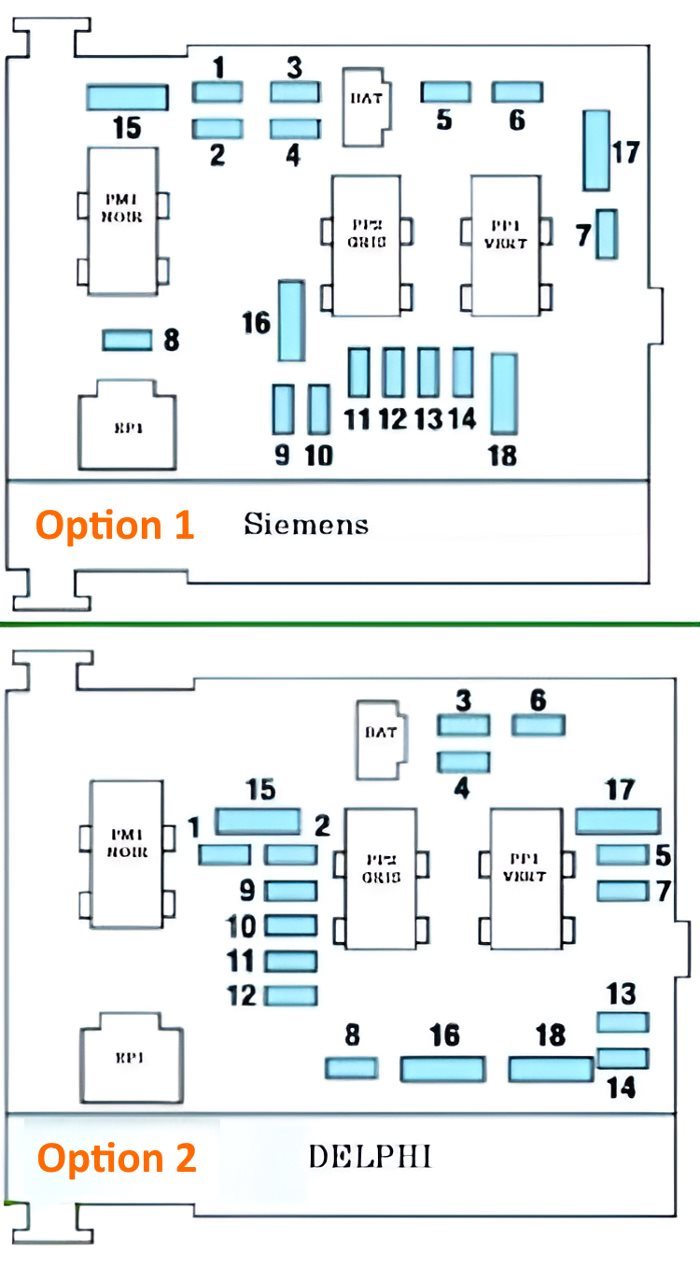

Plan

N° | Description | Courant, A
1. | Commutateur de feux de recul de la boîte de vitesses automatique, relais de verrouillage de la boîte de vitesses automatique, commutateur de feux de recul de la boîte de vitesses manuelle, capteur de régime, bloc d'alimentation des bougies de préchauffage, capteur d'eau diesel, débitmètre d'air DW. | 10A
2. | Vanne électrique d'absorption des vapeurs de carburant, pompe à essence. | 15A
3. | Direction assistée électronique, unité électronique ABS ou ESP. | 10A
4. | Ordinateur d'injection, relais du groupe moto-ventilateur de refroidissement, relais du chauffage d'appoint, unité électronique de la boîte de vitesses automatique, unité électronique de commande de changement de vitesse de la boîte de vitesses automatique, relais de blocage automatique de la boîte de vitesses. | 10A
5. | Capteur de filtre à particules. | 15A
6 | Phares antibrouillard. | 15A
7. | Moteur électrique de la pompe de lave-phares. | 20A
8. | Relais du groupe moto-ventilateur de refroidissement, circuit d'alimentation de l'ordinateur d'injection. | 20A
9. | Phare gauche - feu de croisement | 15A
10. | Phare droit - feu de croisement | 15A
11. | Phare gauche - Feux de route | 10A
12. | Phare droit - Feux de route | 10A
13. | Avertisseur sonore | 15A
14. | Moteurs électriques des pompes de lave-glace et de lave-glace arrière. | 10A
15. | Capteurs d'oxygène, électrovanne du système de recyclage des gaz d'échappement, bobine d'allumage, régulateur haute pression de l'alimentation en carburant du moteur diesel, circuit électrique des clignotants. | 30A
16. | Vanne électrique pour la régulation de la pression de suralimentation du groupe motopropulseur avec boîte automatique. | 40A
17. | Relais pour le fonctionnement normal et accéléré de l'essuie-glace. | 30A
18. | Moteur électrique de la climatisation. | 40A

Fusibles MAXI dans le panneau latéral

1. | Groupe de soufflerie du refroidissement du moteur. | 30A
2. | Moteur électrique de la pompe du système ESP/ABS. | 30A
3. | Valves électriques des systèmes ESP/ABS. | 30A
4. | Circuit d'alimentation électrique de l'unité de commande des systèmes intelligents embarqués. | 60A
5. | Circuit d'alimentation électrique du calculateur de commutation des systèmes intelligents embarqués. | 70A
6. | Circuit électrique des sièges chauffants. | 20A
7. | Circuit d'alimentation de la serrure de contact antivol. | 30A
8. | Moteur électrique de la pompe de direction assistée. | 70A

A l'intérieur de la voiture

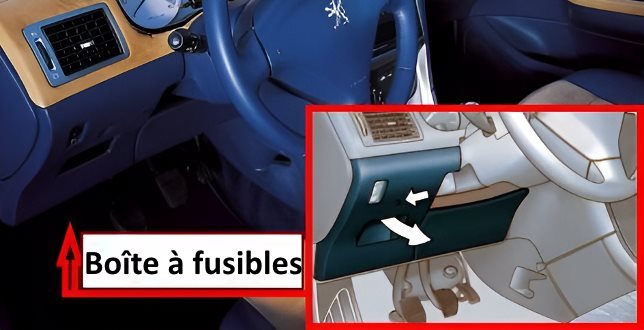

La boîte à fusibles se trouve du côté conducteur, en bas du tableau de bord. Pour y accéder, dévisser la vis de 1/4 de tour et ouvrir le couvercle de la boîte.

Type 1

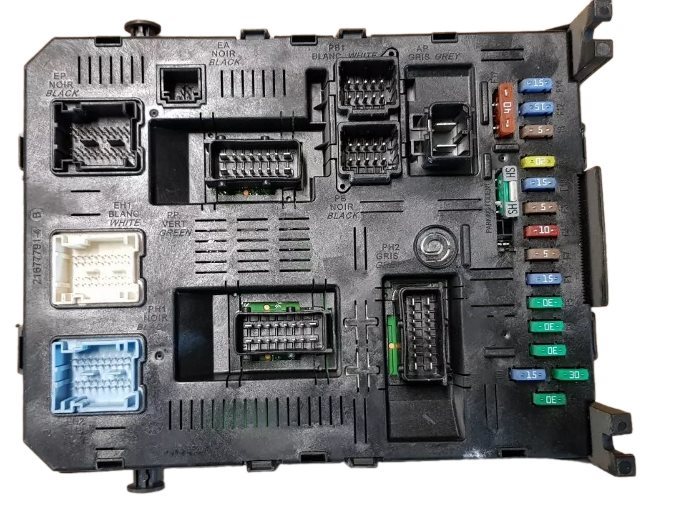

Photo - exemple.

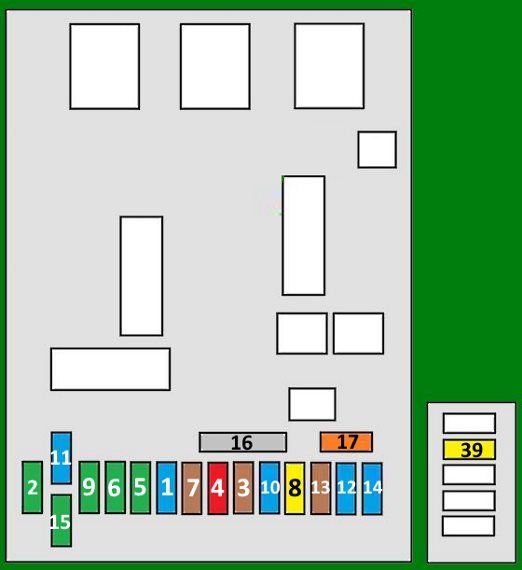

Schéma

N° | Affectation des fusibles | Ampérage
1. | Essuie-glace arrière. | 15A
2. | Système de verrouillage et de super-verrouillage. | 30A
3. | Unité d'airbag et de système de tension pyrotechnique. | 5A
4. | Contacteur de pédale de frein et d'embrayage, capteur de niveau de liquide de refroidissement, capteur de position du volant de vilebrequin, capteur ESP, pompe auxiliaire du filtre à particules, connecteur de diagnostic, rétroviseur photosensible. | 10A
5. | Lève-vitres électriques avant, ventilation du toit ouvrant, rétroviseurs chauffants électriques. | 30A
6. | Lève-vitres électriques arrière. | 30A
7. | Feux arrière et avant, éclairage individuel, éclairage de la boîte à gants. | 5A
8. | Autoradio, radiotéléphone, écran multifonction, sirène d'alarme, système d'alarme électronique, interrupteur de remorque, module pour véhicules de formation, circuit électrique de l'interrupteur à palette.    | 30A
9. | Prise 12V avant et arrière, fusible allume-cigare Peugeot 307 | 30A
10. | Ordinateur de la boîte de vitesses automatique, ordinateur du système de contrôle de perte de pression des pneus, contacteur de feu stop.    | 15A
11. | Connecteur de diagnostic, unité de filtre à particules, circuit basse tension du contacteur d'allumage. | 15A
12. | Module d'apprentissage de la conduite, système de stationnement Parktronic.    | 15A
13. | Module de commutateur moteur, capteur de pluie et de luminosité. | 5A
14. | Module de commutateur de remorque, tableau de bord, airbag électronique et unité de tension pyrotechnique, climatisation automatique, système mains libres. | 15A
15. | Verrouillage et serrures superlocking. | 30A
16. | Shunt PARC.
17. | Lunette arrière chauffante. | 40A
39. | Chauffage des sièges conducteur et passager. | 20A

Type 2

Vue d'ensemble.

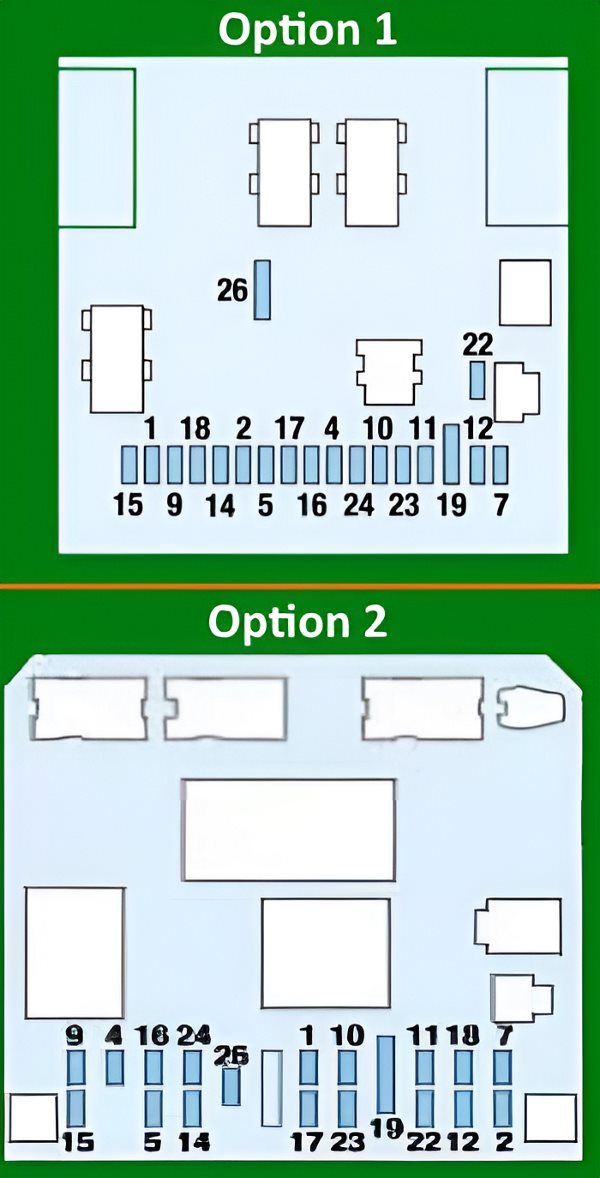

Schéma

No | Affectation | Ampères
1. | Feu arrière de brouillard. Un avec | 10A
2. | Essuie-glace arrière. | 15A
4. | Vitre avant volet d'aération. | 15A
5. | Feu stop gauche et feu stop de remorque gauche. | 15A
7. | Plafond arrière, plafond avant, lampe d'éclairage local, fusible allume-cigare avant Peugeot 307, éclairage boîte à gants. | 20A
9. | Clé pour lève-vitres électriques, clé pour lève-vitres à impulsion (pas pour ceux qui ne sont pas à impulsion), clé pour ventilation du toit ouvrant, allume-cigare arrière | 30A
10. | Prise de diagnostic, prise 12V à l'arrière. | 15A
11. | Autoradio, affichage multifonctionnel "B", palettes de changement de vitesse, commande électronique pour boîte automatique. | 15A
12. | Feux de position avant droit et arrière droit, éclairage de la plaque d'immatriculation de la voiture et de la remorque, télécommande des serrures, système d'alarme de sécurité, ESP, éclairage de secours, éclairage du panneau de commande des cendriers et de la climatisation, chauffage électrique des sièges, allume-cigare, contacteur de position du levier de sélection de la boîte de vitesses automatique, régulateur de phares. | 10A
14. | Verrouillage partiel et total des serrures, actionneur de superlocking. | 30A
15. | Vitres arrière. | 30A
16. | Unité de commutation du moteur, alarme de sécurité, filtre à particules, palettes de changement de vitesse, airbags. | 5A
17. | Feu stop arrière droit, feu stop supplémentaire. | 10A
18. | Connecteur de diagnostic, palettes de changement de vitesse, contacteur de feu stop et capteur d'embrayage, capteur de niveau de liquide de refroidissement, deuxième capteur de freinage.  | 10A
19. | Shunt PARC. | 30A
22. | Feux de position avant gauche et arrière gauche, éclairage de la plaque d'immatriculation du véhicule et de la remorque. | 10A
23. | Sirène d'alarme de sécurité, capteur de volume intérieur. | 15A
24. | Tableau de bord, autoradio, affichage multifonctions, climatisation. | 15A
26. | Dégivrage électrique de la lunette arrière. | 30A
