La Peugeot 107 est une voiture compacte à hayon de la classe A, à traction avant, qui a été développée conjointement par PSA Peugeot Citroën et Toyota. Elle a été lancée sur le marché en 2005 et a remplacé le modèle 106. Sa particularité est devenue un design clair qui correspond davantage à la conception moderne d'une petite voiture « urbaine » typique. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Peugeot 107 (première génération ; code de carrosserie PN / PM) 2005, 2006, 2007, 2008, 2009, 2010, 2010, 2011, 2012, 2013, 2014, 2015 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
Dans le compartiment moteur

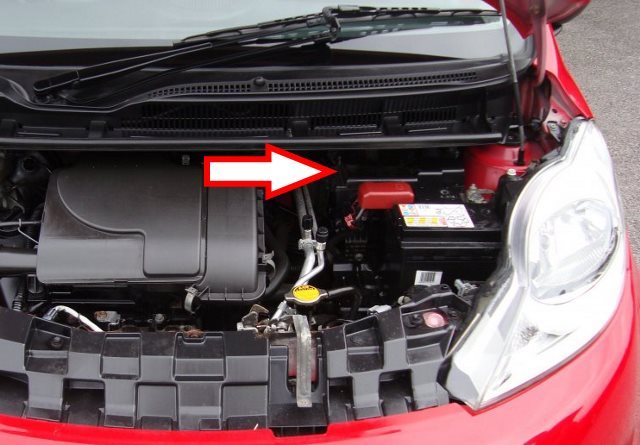

Le boîtier à fusibles se trouve derrière la batterie.

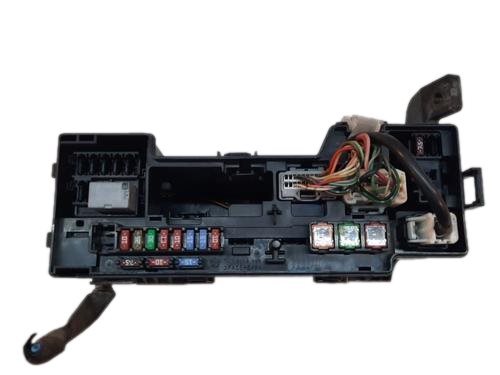

Photo - exemple de réalisation.
Modèles jusqu'à 2012

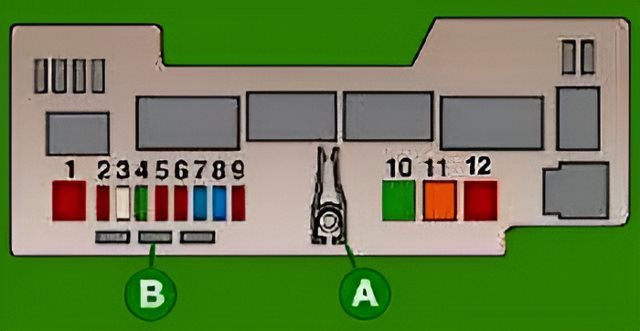

Schéma
N° | Affectation des fusibles | Ampères
1. | Boîte de vitesses SensoDrive, ventilateur de refroidissement du moteur (moteur diesel) | 50A
2. | Phares / unités optiques avec feux de jour | 10A / 20A
3. | Ordinateur système ABS/ESP | 30A
4. | Alimentation électrique du commutateur d'allumage | 30A
5. | Éclairage de secours, témoins du tableau de bord, clignotants | 10A
6. | Phares | 10A
7. | Phares, tachymètre, autoradio, tableau de bord, compte-tours | 15A
8. | Unité de contrôle électronique du moteur | 15A/25A
9. | Klaxon (avertisseur) | 10A
10. | Ventilateur de refroidissement du moteur (moteur à essence) | 30A
11. | Système ABS/ESP | 50A
12. | Direction assistée | 50A
Modèles à partir de 2012

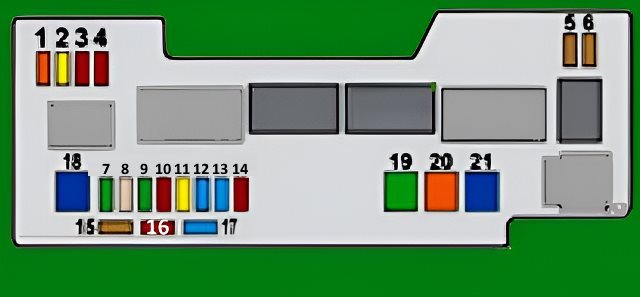

Plan
N° | Affectation des fusibles | Ampères
1. | Feux diurnes à LED | 5A
2. | Feux antibrouillard | 20A
3. | Phare avant gauche | 10A
4. | Phare avant droit | 10A
5. | Boîte de vitesses 2Tronic, système d'injection de carburant | 7,5A
6. | Boîte de vitesses 2Tronic, système d'injection de carburant | 7,5A
7. | Feux diurnes à LED, phares antibrouillard | 30A
8. | ABS | 25A
8. | ABS / ESP (avec VSC) | 30A
9. | Démarreur, lunette arrière chauffante, ABS, ventilateur, essuie-glace et lave-glace avant et arrière, direction assistée, verrouillage/déverrouillage centralisé, climatisation, chauffage, vitres électriques, tachymètre, compte-tours, télécommande, feux de recul, airbag, système d'injection, boîte de vitesses 2Tronic, tableau de bord, feux de jour à LED | 30A
10. | Feux de détresse, tableau de bord, feux clignotants | 10A
11. | Phare avant gauche, phare avant droit | 20A
12. | Éclairage des rétroviseurs, tachymètre, système audio, tableau de bord, compte-tours | 15A
13. | Système d'injection de carburant, ensemble de ventilateur | 15A
14. | Klaxon (avertisseur) | 10A
15. | Réserve | 7,5A
16. | Réserve | 10A
17. | Réserve | 15A
18. | Boîte de vitesses 2Tronic | 50A
19. | Ensemble ventilateur | 30A/40A
20. | ABS | 40A
20. | ABS / ESP (avec VSC) | 50A
21. | Direction assistée | 50A+
Dans l'habitacle de la voiture

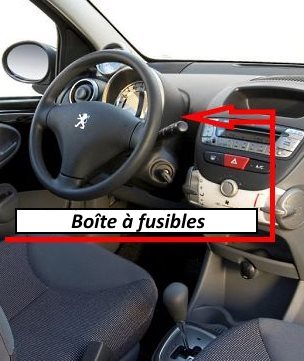

L'unité est en deux parties. Il se trouve de part et d'autre de la colonne de direction.

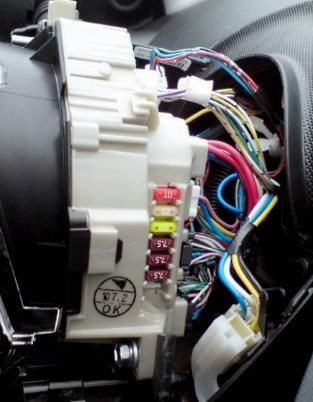

Exemple d'accès.

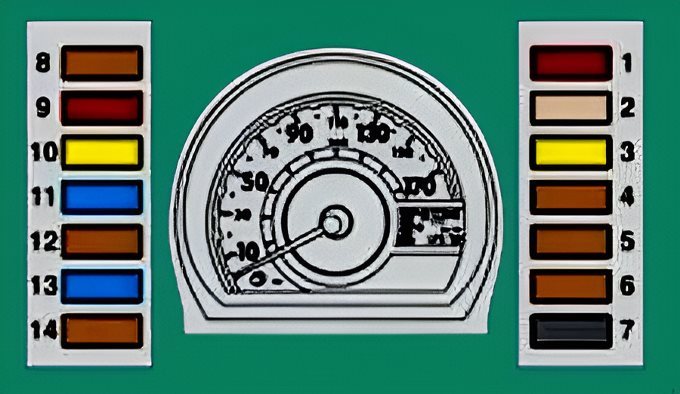

Schéma
No | Description | Ampères
1. | Feu stop, ABS, boîte de vitesses « SensoDrive » | 10A
2. | Verrouillage central | 25A
3. | Chauffage de la lunette arrière | 20A
4. | Feu arrière, éclairage de la plaque d'immatriculation, tableau de bord, écran | 7,5A
5. | Connecteur de diagnostic | 7,5A
6. | Feu antibrouillard arrière, tableau de bord, boîte de vitesses SensoDrive ou hors service | 7,5A
7. | Vide
8. | ABS, Direction assistée, Climatisation, Ventilateur de refroidissement du moteur | 7,5A
9. | Feux arrière, verrouillage central, vitres électriques, dégivrage de la lunette arrière, tachymètre, climatisation, chauffage de la cabine, compte-tours | 10A
10. | Essuie-glace et essuie-glace arrière | 20A
11. | Autoradio, fusible pour allume-cigare Peugeot 107, système antivol électronique, prise 12V (max. 120W) | 15A
12. | Dégivrage de la lunette arrière, ABS, ventilateur moteur, essuie-glace et essuie-glace arrière, direction assistée, verrouillage centralisé, climatisation, vitres électriques, tachymètre et compte-tours | 7,5A
13. | Airbag, unité de commande électronique du moteur, système antivol électronique, boîte de vitesses SensoDrive, tableau de bord | 15A
14. | Climatisation | 7,5A
