Fusibles Peugeot 1007 (KM), 2004 - 2010

La Peugeot 1007 est une petite voiture qui a été vendue de 2004 à 2010. Le design du modèle est basé sur le concept-car Sésame, qui a été présenté en 2002 au Salon de l'automobile de Paris. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans Peugeot 1007 (première génération ; marque de carrosserie KM) 2004, 2005, 2006, 2007, 2008, 2009, 2010 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

Dans l'habitacle

Le boîtier à fusibles se trouve du côté conducteur, en bas du tableau de bord.

Modèles des années 2007-2010

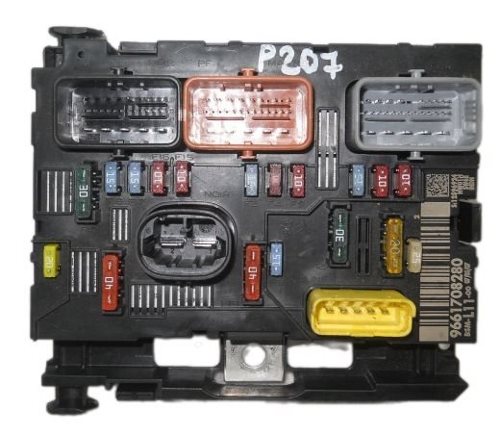

Vue générale.

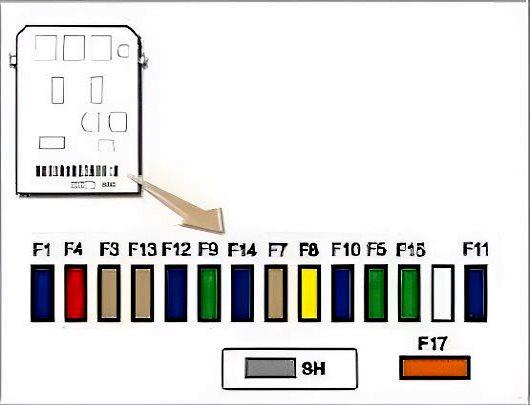

Schéma

N° | Description | Ampères
F1. | Essuie-glace arrière. | 15A
F3. | Microprocesseur du système d'airbags et de prétensionneurs pyrotechniques. | 5A
F4. | Connecteur de diagnostic, capteur d'embrayage, capteur de position du volant de vilebrequin, pompe auxiliaire du filtre à particules. | 10A
F5. | Lève-vitres électriques, toit ouvrant | 30A
F6. | Vide
F7. | Ampoules d'éclairage intérieur, éclairage de la boîte à gants. | 5A
F8. | Capteur de pression des pneus, Rétroviseurs extérieurs électriques rabattables, Palettes de changement de vitesse, Écran multifonction, Alarme de sécurité à microprocesseur, Autoradio, Radio-téléphone, Chargeur de CD. | 20A
F9. | Autoradio, fusible pour allume-cigare Peugeot 1007, prise 12V (max. 100W). | 30A
F10. | Sirène d'alarme de sécurité | 15A
F11. | Connecteur de diagnostic, circuit faible de la serrure de contact, verrouillage de la serrure électrique. | 15A
F12. | Microprocesseur du système d'airbags et de prétensionneurs de ceinture pyrotechniques, capteur de pluie et de luminosité. | 15A
F13. | Relais ABS, capteur de vitesse, boîtier de commande du moteur, levier sélecteur de la boîte de vitesses 2-Tronic, capteur de feux stop. | 5A
F14. | Microprocesseur Parktronic, microprocesseur et interrupteur pour les portes « Sésame », combiné d'instruments, témoin de ceinture de sécurité, panneau de commande de la climatisation, dispositif de réglage des phares, kit mains libres. | 15A
F15. | Verrouillage des portes, superlocking, déverrouillage | 30A
F17. | Lunette arrière et rétroviseurs extérieurs chauffants. | 40A
SH. | Fermeture secondaire PARC

Modèles des années 2004-2006

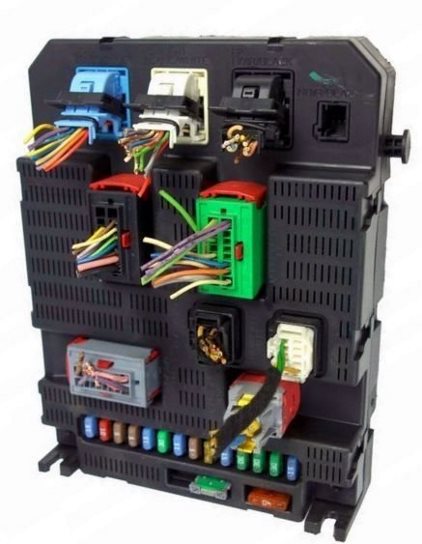

Photo - exemple.

Schéma

No | Affectation des fusibles | Ampères
1. | Prise de diagnostic Alimentation, serrures du moteur, microprocesseur de porte Sezame, commandes au volant | 15A
4. | Horloge, affichage multifonctionnel, équipement audio, audio et téléphone, système d'alarme | 20A
5. | Sirène d'alarme | 15A
6. | Prise de diagnostic, capteur d'angle de braquage, unité de commande de boucle de ceinture de sécurité | 10A
7. | Système d'alarme, capteur de pluie et de luminosité | 15A
9. | Prise pour l'attelage de remorque | 30A
10. | Lunette arrière et rétroviseurs extérieurs chauffants | 40A
11. | Essuie-glace arrière | 15A
12. | Lève-vitres électriques, toit ouvrant | 30A
14. | Commandes au volant, airbags | 10A
15. | Tableau de bord, écran multifonction, équipement audio, audio et téléphone, changeur de CD, climatisation, Parktronic, microprocesseur de porte Sezame.    | 15A
16. | Verrouillage central - verrouillage automatique | 30A
20. | Feu stop droit | 10A
21. | Feu stop gauche et feu stop central | 15A
22. | Éclairage intérieur, éclairage de la boîte à gants, fusible de l'allume-cigare, rétroviseurs extérieurs électriques, équipement d'usine du système audio, éclairage de la plaque d'immatriculation | 20A
SH. | Shunt
FH1. | Microprocesseur de porte Sezame - gauche | 40A
FH2. | Microprocesseur de porte Sezame - droite | 40A
FH3. | Vide
FH4. | Amplificateur audio | 20A
FH5. | Vide

Dans le compartiment moteur

La boîte à fusibles se trouve sur le côté gauche du capot moteur, derrière le couvercle de protection.

Modèles des années 2007-2010

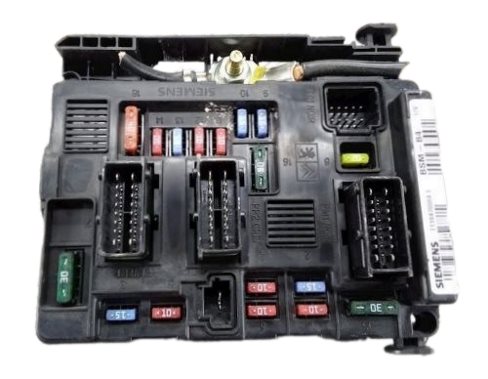

Photo - exemple.

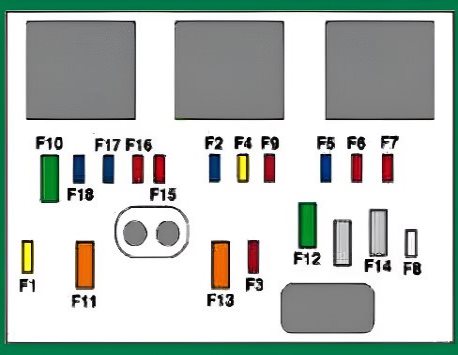

Schéma

N° | Affectation des fusibles | Ampères
F1. | Alimentation du microprocesseur du moteur et du commutateur du ventilateur de refroidissement, relais de protection principal de la MMT, microprocesseur du système d'injection (moteur diesel), pompe à gicleur (moteur diesel), électrovannes du chauffage de l'air (moteur diesel), capteur de débit d'air (moteur diesel). | 20A
F2. | Avertisseur sonore | 15A
F3. | Pompe des lave-glaces avant et arrière. | 10A
F4. | Pompe du lave-phares. | 20A
F5. | Peugeot 1007 Fusible de la pompe à essence | 15A
F6. | Microprocesseur de la direction assistée, capteur d'eau diesel, capteur de vitesse du véhicule. | 10A
F7. | Boîtier de commande de sécurité (moteur diesel), capteur de niveau de liquide de refroidissement (moteur diesel). | 10A
F8. | démarreur. | 20A
F9. | Microprocesseur du système ABS/ESP, relais de rupteur du système ABS, capteur de feu stop. | 10A
F10. | Composants électroniques du système de gestion du moteur (moteur à essence : bobines d'allumage, capteurs d'oxygène, injecteurs, vannes électriques de décharge de l'adsorbeur et système de régulation de l'alimentation en carburant, thermostat électronique) / (moteur diesel : microprocesseur d'injection, capteur de débit d'air, pompe à carburant haute pression, régulateur de pression de carburant, vannes électriques du système de recyclage des gaz d'échappement et régulateur de pression du turbocompresseur) - Chauffages « blow-by ». | 30A
F11. | Ventilateurs du système de climatisation. | 40A
F12. | Essuie-glace (fonctionnement normal et rapide). | 30A
F13. | (+ du contact) Unité de commutation intelligente. | 40A
F14. | Réchauffeur de carburant diesel. | 30A
F15. | Phare droit - Feu de route | 10A
F16. | Phare gauche - Feux de route | 10A
F17. | Phare gauche - Feux de croisement | 15A
F18. | Phare droit - Feux de croisement | 15A

Sur le côté se trouvent des fusibles à haut rendement « MAXI ».
MF1. | Ventilateur de moteur. | 50A
MF2. | Ordinateur du système de freinage ABS/ESP. | 30A
MF3. | Ordinateur du système de freinage ABS/ESP. | 30A
MF4. | Alimentation pour unité de commutation intelligente. | 60A
MF5. | Alimentation électrique de l'unité de commutation intelligente. | 60A
MF6. | 2 Microprocesseur de la boîte de vitesses Tronic. | 30A
MF7. | Boîte à fusibles de l'habitacle, microprocesseur de la porte « Sésame ». | 80A
MF8. | Direction assistée électrique. | 80A

Modèles des années 2004-2006

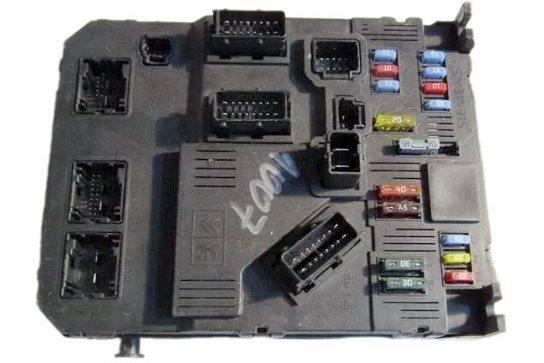

Vue générale.

Plan

No | Description | Ampères
1. | Module de préchauffage (moteur diesel), capteur d'eau de carburant (moteur diesel), feux de recul, module de commande de la boîte de vitesses 2 Tronic | 10A
2. | Fusible pompe à essence | 15A
3. | Module de commande ABS/ESP | 10A
4. | Module de commande d'injection et de direction assistée, commutateur de frein et d'embrayage, 2 relais de boîte de vitesses Tronic, chauffage d'appoint (moteur diesel), capteur de niveau de liquide de refroidissement du moteur (moteur diesel) | 10A
5. | Vide
6. | Feux antibrouillard | 15A
7. | Vide
8. | Relais électrique du ventilateur, calculateur d'injection | 20A
9. | Phare gauche - feu de croisement | 15A
10. | Phare droit - Feu de croisement | 15A
11. | Phare gauche - Feu de route | 10A
12. | Phare droit - Feu de route | 10A
13. | Avertisseur sonore | 15A
14. | Pompes d'essuie-glace avant et arrière | 10A
15. | Bobine d'allumage (essence), électrovannes, réservoir de purge (essence), capteurs d'oxygène (essence), injecteurs (essence), capteur de débit d'air (moteur diesel), pompe d'injection (moteur diesel), régulateur haute pression (moteur diesel) | 30A
16. | Relais de pompe à air, chauffage diesel | 30A
17. | Essuie-glace de pare-brise | 30A
18. | Système de ventilation | 40A

Fusibles de puissance
MF1. | Ventilateur de refroidissement | 30A
MF2. | Module de commande ABS/ESP | 30A
MF3. | Module de commande ABS/ESP | 30A
MF4. | Interface d'alimentation système intégrée | 60A
MF5. | Interface d'alimentation système intégrée | 70A
MF6. | Portes gauche et droite - Amplificateur audio. | 80A
MF7. | Serrure de contact | 30A
MF8. | Direction assistée électrique | 80A
