La Peugeot 106 est une petite voiture qui a été produite de 1991 à 2003. Le plus petit modèle du constructeur automobile français a d'abord été produit en tant que berline à hayon à 3 portes, mais en 1992, la production de modèles à 5 portes a commencé. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Peugeot 106 (première génération ; type de carrosserie 1A / 1C) 1991, 1992, 1993, 1993, 1994, 1994, 1995, 1996, 1996, 1997, 1998, 1998, 1999, 2000, 2001, 2002 et 2003 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
Dans le compartiment passagers

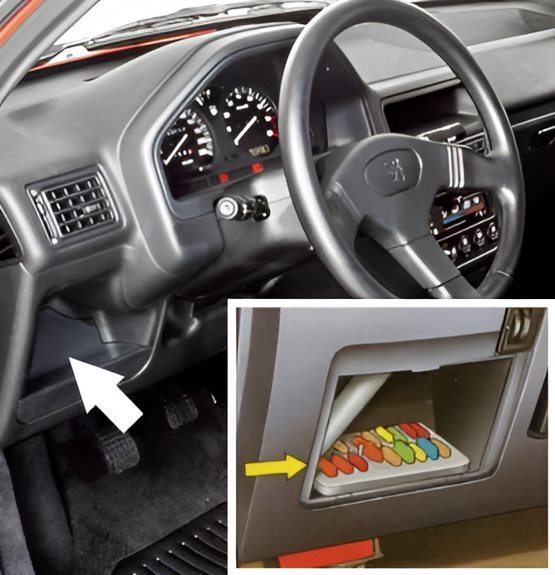

La boîte à fusibles se trouve du côté du conducteur, derrière un couvercle en plastique.

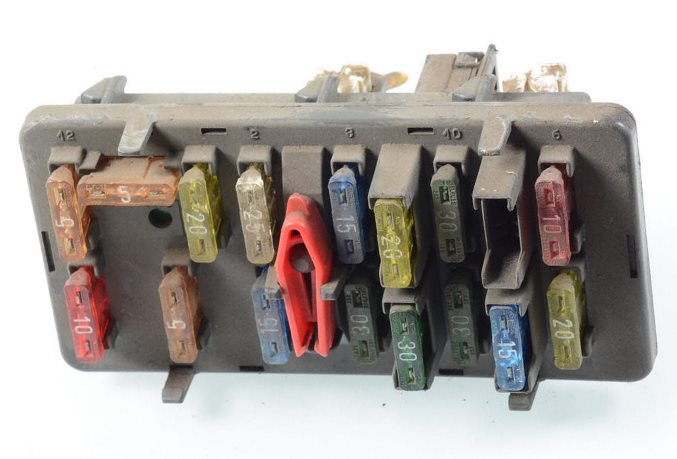

Vue générale de la boîte à fusibles.

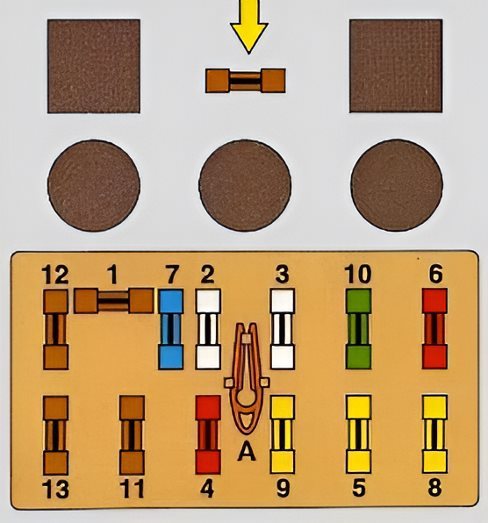

Schéma
No | Affectation des fusibles | Ampérage
1. | Lave-phares. correcteur directionnel vertical des phares. | 5A
2. | Ventilateur du système de ventilation et de chauffage. | 25A
3. | Compresseur de climatisation, commutateur de circulation d'air de la climatisation, commutateur de la lunette arrière et des sièges chauffants. | 15A
4. | Autoradio, lampe d'éclairage local, éclairage du miroir des toilettes. | 15A
5. | Chauffage de la lunette arrière, fusible de l'allume-cigare Peugeot 106, klaxon. | 30A
6. | Lampe d'alerte d'urgence. | 10A
7. | Feux de recul, alarmes et indicateurs au tableau de bord, compte-tours, disjoncteur de l'alarme antivol, boîtier de commande électronique | 10A
8. | Autoradio, verrouillage centralisé électrique des portes, code antivol électronique, alarme, horloge du tableau de bord, commande électronique de la climatisation, plafonnier, éclairage du coffre. | 20A
9. | Commutateur d'essuie-glace, signal d'avertissement sonore en cas d'oubli d'allumage des feux de position, moteur d'essuie-glace arrière, commutateur de réglage électrique des vitres et des rétroviseurs, tableau de bord, vide-poches de portières éclairés. | 30A
10. | Alimentation électrique pour les lève-vitres des portes avant. | 30A
11. | Feux antibrouillard arrière et leur témoin d'allumage sur le tableau de bord. | 5A
12. | Feux de gabarit arrière gauche et droit, éclairage du tableau de bord (rhéostat). | 5A
13. | Éclairage de la plaque d'immatriculation, ampoules du feu arrière droit, contacteur d'allumage, panneau de commande du chauffage et de la ventilation, autoradio, sièges chauffants. | 5A
Dans le compartiment moteur

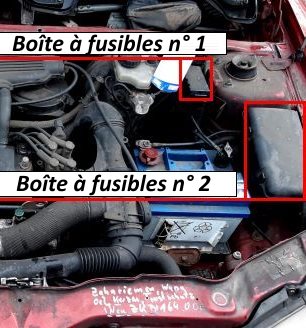

Dans la zone située sous le capot, à proximité de la batterie, se trouvent deux blocs de fusibles.
Boîte à fusibles n° 1

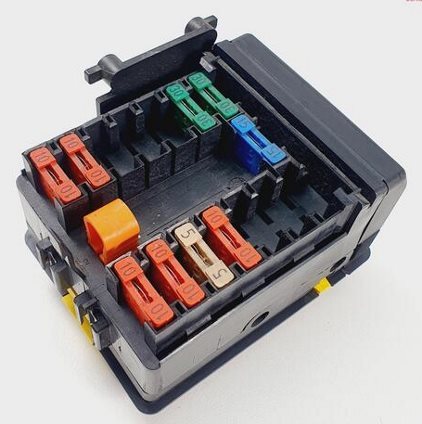

photo - exemple.

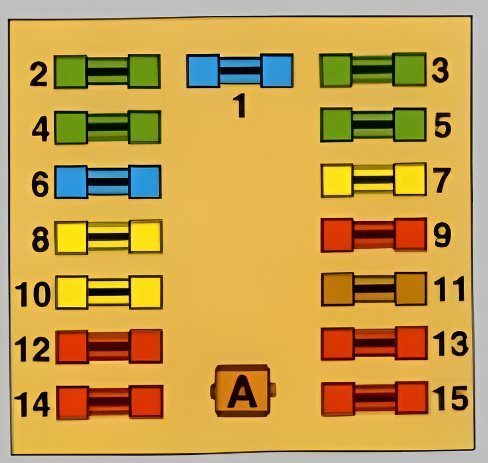

Schéma
N° | Affectation des fusibles | Ampérage
1. | Système d'injection de carburant | 10A / 15A
2. | Ventilateur de refroidissement du moteur | 30A
3. | Système de freinage ABS | 10A / 30A
4. | Ventilateur de refroidissement du moteur | 30A
5. | Système de freinage ABS | 10A / 30A
6. | Feux antibrouillard | 15A / 20A
7. | Feux de route | 15A
8. | Lave-phares | 30A
9. | Peugeot 106 Fusible de pompe à essence | 10A
10. | Boîte de vitesses automatique | 15A / 20A / 30A
11. | Sonde lambda | 5A
12. | Phare gauche - feu de route | 10A
13. | Phare gauche - feu de route | 10A
13. | Phare droit - Feu de route | 10A
14. | Phare gauche - Feu de croisement | 10A
15. | Phare droit - Feu de croisement | 10A
Boîte à fusibles n° 2

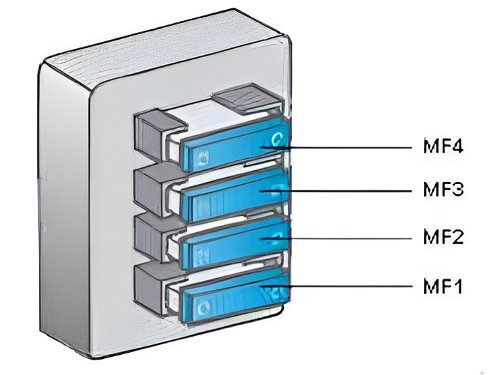

Plan
N° | Description | Ampérage
MF1. | Interrupteur d'éclairage | 20A
MF2. | Alimentation de l'allumage (démarreur) | 80A
MF3. | Alimentation de l'allumage | 40A
MF4. | Batterie + alimentation de la boîte à fusibles | 40A
