Fusibles et relais Opel Vectra C, 2002 - 2010

La Vectra C a fait ses débuts officiels au Salon de l'automobile de Genève en 2002. Le modèle est basé sur la plate-forme GM Epsilon. Elle était d'abord disponible en berline à quatre portes et en berline à hayon à cinq portes, connue sous le nom de GTS. En octobre 2003, un break à cinq portes a été ajouté. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais Opel Vectra C (troisième génération) 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Dans le compartiment moteur

On y trouve deux blocs de fusibles qui sont chargés de protéger les circuits électriques du véhicule.

L'unité principale

Elle se trouve à proximité de la batterie et est recouverte d'un couvercle en plastique.

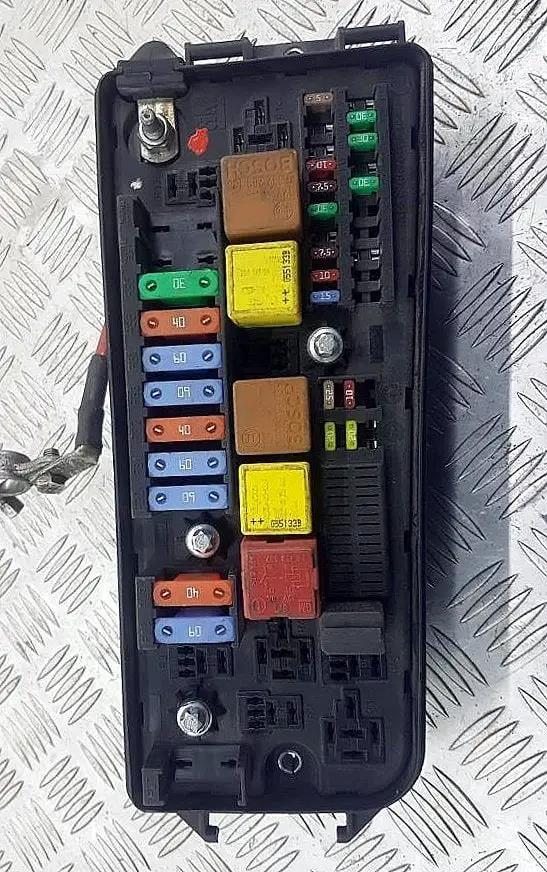

Vue d'ensemble.

Schéma

N° | Affectation des fusibles et relais | Ampères
1. | Unité de commande du moteur | 20A
2. | Démarreur | 25A
3. | Avertisseur sonore | 20A
4. | Climatisation - conditionnement d'air | 10A
5. | Essuie-glace/lave-glace | 15A
6. | Pièce de rechange
7. | ESP (système de contrôle de stabilité) | 15A
8. | Phares, chauffage des gicleurs de lave-glace | 10A
9. | Direction assistée | 7,5A
10. | Correcteur de phares | 10A
11. | Essuie-glace de pare-brise | 30A
12. | Essuie-glace de pare-brise | 30A
13. | ESP (système de contrôle de la stabilité) | 7,5A
14. | Commande du moteur | 10A
15. | Unité de commande du moteur | 10A
16. | Système de freinage (ABS) | 7,5A
17. | Vide
18. | Vide
19. | Unité de commande du correcteur de phares, du correcteur de phares, des phares au xénon | 5A / 10A / 15A
20. | Correcteur de phares | 5A
21. | Vide
22. | Vide
23. | Chauffage d'appoint | 20A
24. | Tension de batterie | 30A
25. | Tension de batterie | 30A
26. | Vide
27. | Vide
28. | Commande d'ouverture/fermeture du couvercle de coffre (hayon) | 60A
29. | Système de freinage (ABS) | 40A
30. | Commande d'ouverture/fermeture du couvercle de coffre | 60A
31. | Boîte à fusibles/relais intérieure | 60A
32. | Système de freinage (ABS) | 40A
33. | Relais du circuit principal d'allumage, boîte à fusibles/relais, tableau de bord | 60A
34. | Commande d'ouverture/fermeture du couvercle du coffre (hayon) | 60A
35. | Moteur du ventilateur de refroidissement | 30A / 40A
36. | Moteur du ventilateur de refroidissement | 20A / 30A
37. | Système d'éclairage adaptatif - AFL
38. | Vide
R1-R4. | Vide
R5. | Relais de commande moteur
R6. | Relais de démarreur
R7. | Relais de moteur d'essuie-glace (ON/OFF)
R8. | Vide
R9. | Relais de circuit principal d'allumage
R10. | Relais du moteur d'essuie-glace (vitesse d'essuyage basse/élevée)
R11. | Relais de lave-phares
R12. | Vide
R13. | Vide
R14. | Relais d'embrayage du compresseur de climatisation

L'appareil supplémentaire

se trouve à proximité de la boîte à fusibles principale.

Plan

Type 1
N° | Affectation
R2/R3. | Relais de chauffage du carburant
1. | Vide
2. | Démarreur | 30A
3. | Vide
4. | Klaxon | 20A
Type 2
N° | Affectation
1. | Vide
2. | Commande des bougies de préchauffage | 60A
3. | Relais de chauffage du filtre à carburant | 30A
4. | Commande des bougies de préchauffage | 60A
R3. | Relais de chauffage du filtre à carburant

A l'intérieur

La boîte à fusibles se trouve à l'extrémité gauche du tableau de bord, côté conducteur, et est recouverte d'un couvercle en plastique.

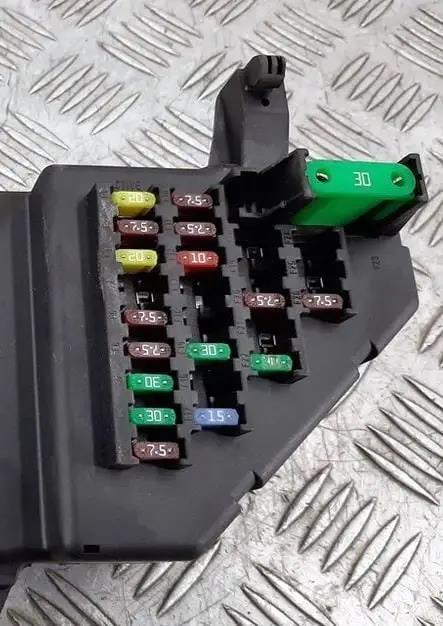

Photo - exemple.

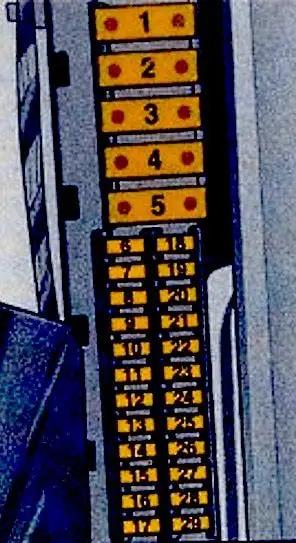

Schéma d'affectation

N° | Tableau des fusibles | Ampères
1. | Système audio, chauffage auxiliaire, lecteur DVD | 20A
2. | Climatisation - régulation de la température, moteur du ventilateur de la climatisation/du chauffage | 7,5A
3. | Toit ouvrant | 20A
4. | Non utilisé
5. | Commande électrique des portes | 7,5A
6. | Feux stop | 7,5A
7. | Commande multifonctionnelle 1 | 30A
8. | Commande électrique de la porte | 30A
9. | Commande multifonctionnelle 1 | 7,5A
10. | Commande électrique de la colonne de direction | 7,5A
11. | Connecteur de diagnostic (DLC) | 7,5A
12. | Protection contre la surcharge de la batterie | 15A
13. | Non utilisé
14. | Non utilisé
15. | Commande électrique de la porte conducteur | 30A
16. | Non utilisé
17. | Combiné d'instruments, affichage multifonctions | 15A
18. | Interrupteur d'allumage, climatisation | 7,5A
19. | Non utilisé
20. | Capteur de mouvement latéral | 7,5A
21. | Télématique | 7,5A
22. | Fusible de l'allume-cigare Opel Vectra C | 30A
23. | Régulation de la température de la climatisation, moteur du ventilateur de la climatisation/chauffage | 30A
24. | Non utilisé
25. | Régulation de la température de la climatisation, moteur du ventilateur de la climatisation/chauffage | 7,5A
26. | Affichage multifonctions, combiné d'instruments | 7,5A

Relais à l'arrière de la boîte à fusibles

1. | Circuit d'allumage (borne 15a)
2. | Borne 15
3. | Ventilation de la cabine
4. | Ventilateur de chauffage

Dans le coffre

La boîte à fusibles se trouve dans le coffre, sur le côté gauche, derrière la caisse de chargement.

Vue générale.

Schéma

N° | Tableau | Ampères
1. | Non utilisé
2. | Non utilisé
3. | Commande électrique du siège | 40A
4. | Dégivrage de la lunette arrière | 40A
5. | Commande électrique du siège | 40A
6. | Lève-vitre électrique - arrière droit | 30A
7. | Lève-vitre électrique arrière gauche | 30A
8. | Siège chauffant, arrière droit | 15A
9. | Système antivol, klaxon | 15A
10. | Module de carburant (pompe à essence) | 20A
11. | Tension de la batterie | 25A
12. | Siège chauffant - arrière gauche | 15A
13. | Prise pour système électrique de laremorque | 20A
14. | Essuie-glace arrière | 15A
15. | Siège chauffant, ventilation du siège, avant gauche | 10A
16. | Siège chauffant, ventilation du siège, arrière droit | 15A
17. | Prise pour équipement spécial | 15A
18. | Couvercle du coffre/verrouillage de la porte arrière | 30A
19. | Tension de la batterie | 10A
20. | Verrouillage central | 7,5A
21. | Capteur de changement de volume (antivol) | 5A
22. | Télécommande de la serrure du coffre | 30A
23. | câble antivol (capteur de bris de glace) | 7,5A
24. | tension de la batterie | 25A
25. | contrôle du châssis | 10A
26. | contacteur d'allumage | 25A
27. | capteur d'occupation du siège, système de contrôle de la pression des pneus, capteur de pluie, climatisation | 5A
28. | capteurs de l'aide au stationnement | 7,5A
29. | non utilisé

Modules de relais à l'arrière de l'appareil

1. | Essuie-glace de la lunette arrière
2. | Borne 15
3. | Chauffage des sièges arrière gauche
4. | Chauffage des sièges arrièredroit
5. | Chauffage de la lunette arrière
6. | Avertisseur sonore / Alarme antivol
7. | Module de carburant (relais de pompe à essence)
8. | Verrouillage central / Couvercle de trappe à carburant
9. | Non utilisé
