La Vectra B a été présentée en octobre 1995 au Salon de l'automobile de Francfort. Un an plus tard, en septembre 1996, la déclinaison break, baptisée Caravan, a été lancée. Elle a été exportée au Brésil sous la marque Chevrolet, tandis qu'en Australie et en Nouvelle-Zélande, elle a été commercialisée sous le nom de Holden Vectra. En février 1999, la version restylée (Phase 2) a été dévoilée au Salon de l'automobile d'Amsterdam. Cet article détaille l'affectation des fusibles et des relais de l'Opel Vectra B (deuxième génération). Années de production : 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Vous trouverez ci-dessous l'emplacement, la description et l'illustration des boîtes à fusibles. L'« allume-cigare » est indiqué en gras.
Dans le compartiment moteur

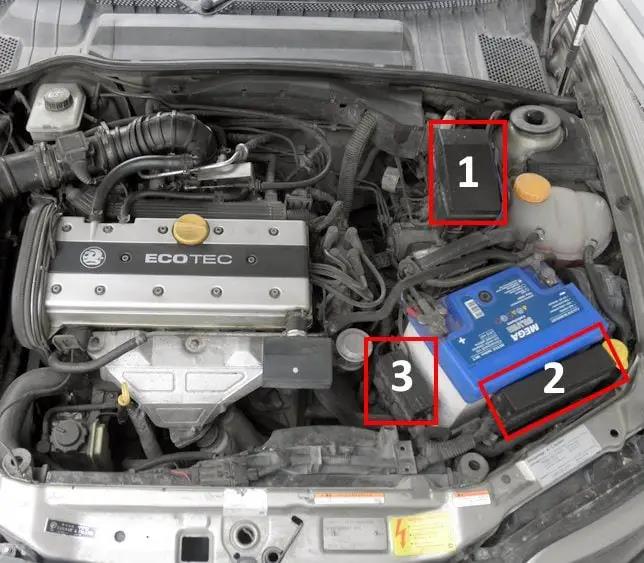

Les trois boîtiers du compartiment moteur se trouvent à proximité de la batterie. Ils sont identifiés sur l'illustration ci-dessus.
Boîte à fusibles n° 1

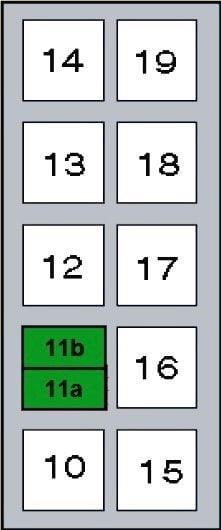

Schéma
N° | Affectation
11a | (F59) Fusible de gestion moteur
11b | (F56) Fusible du réchauffeur de carburant
10 | Relais de pompe à air secondaire
12 | Relais du réchauffeur de carburant
13 | Relais de temporisation de lave-projecteurs
14 | Réserve
15 | Réserve
16, 17, 18, 19 | Relais de bougies de préchauffage
Boîte à fusibles n° 2
Vue d'ensemble.
Schéma d'implantation
N° | Affectation
1. | Relais d'embrayage du compresseur de climatisation
2. | Relais du ventilateur de refroidissement moteur
3. | Temporisateur du ventilateur de refroidissement moteur
4. | Relais du ventilateur de refroidissement moteur
5. | Relais du ventilateur de refroidissement moteur
6. | Relais de ventilateur
Boîte à fusibles n° 3
Schéma d'implantation.

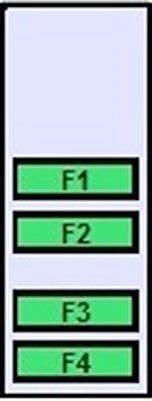

Type 1
N° | Affectation
1. | Ventilateur de refroidissement moteur
2. | Compresseur de climatisation
3. | Ventilateur de refroidissement moteur
4. | Ventilateur de refroidissement moteur

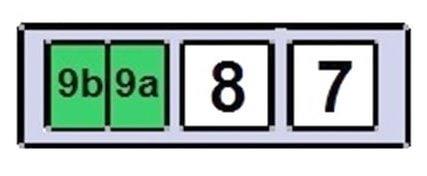

Type 2
N° | Affectation
7. | Ventilateur de refroidissement moteur
8. | Ventilateur de refroidissement moteur
9a. | Fusible de ventilateur de refroidissement moteur
9b. | Fusible de protection de ventilateur de refroidissement moteur
Dans l'habitacle

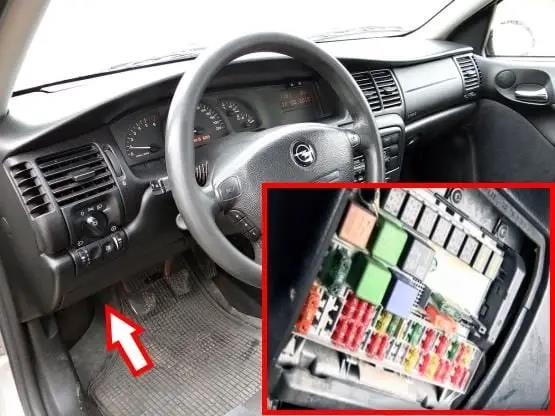

La boîte à fusibles est située côté conducteur, sous le tableau de bord, et est protégée par un cache en plastique.

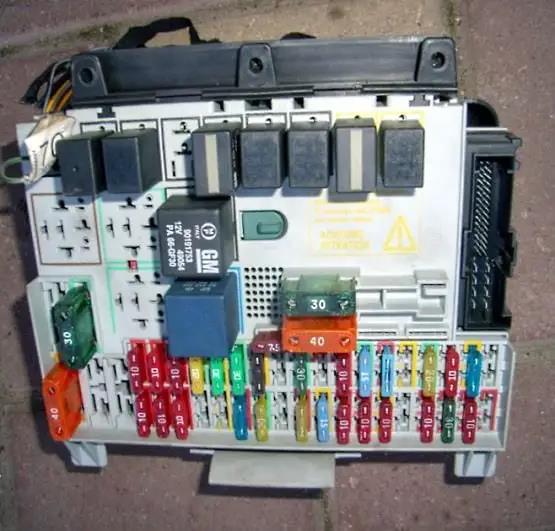

Vue d'ensemble.

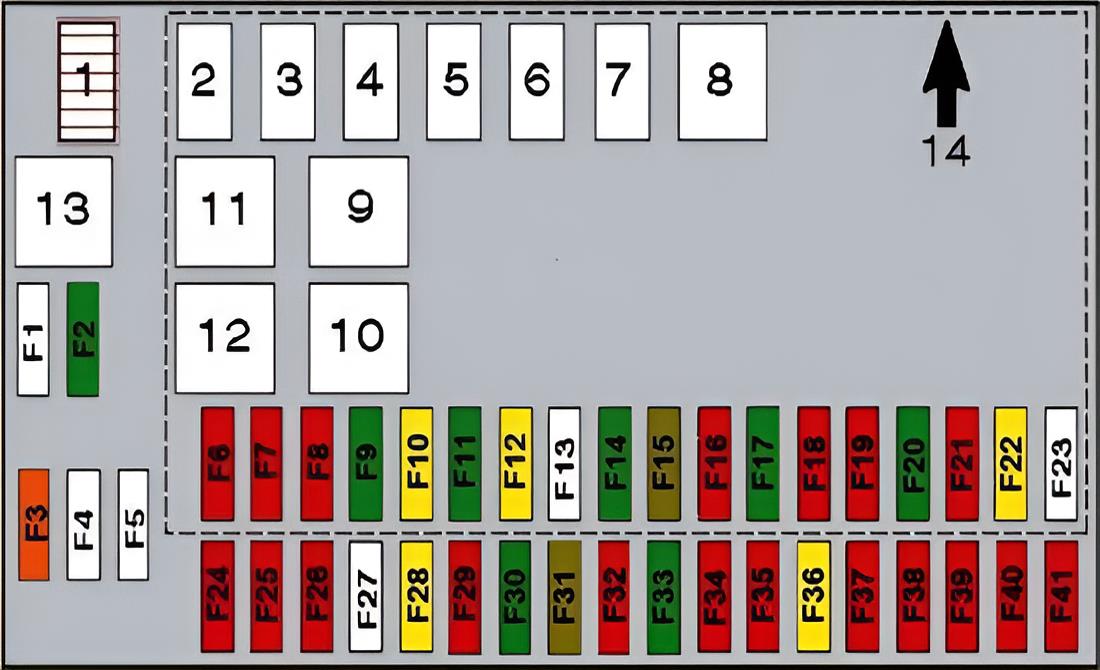

Schéma
N° | Affectation | Intensité
F1. | Emplacement libre
F2. | Chauffage, climatisation | 30 A
F3. | Lunette arrière dégivrante | 40 A
F4. | Emplacement libre
F5. | Emplacement libre
F6. | Correcteur de portée des phares, projecteur droit (feux de croisement) | 10 A / 15 A
F7. | Feux de position avant droit et arrière droit | 10 A
F8. | Projecteur droit (feux de croisement) | 10 A
F9. | Lave-projecteurs | 30 A
F10. | Avertisseur sonore | 20 A
F11. | Verrouillage centralisé | 30 A
F12. | Projecteurs antibrouillard | 20 A
F13. | Emplacement libre
F14. | Essuie-glace avant | 30 A
F15. | Éclairage habitacle | 5 A
F16. | Feu antibrouillard arrière | 10 A
F17. | Lève-vitres électriques | 30 A
F18. | Éclairage de plaque d'immatriculation | 10 A
F19. | Autoradio | 10 A
F20. | Lève-vitres électriques | 30 A
F21. | Autoradio, verrouillage centralisé, alarme antivol, électrovanne de verrouillage du levier de sélection de boîte de vitesses automatique (« P ») | 10 A
F22. | Climatisation, autoradio, affichage multifonction (TID/MID), ventilateur de refroidissement moteur, alarme antivol, combiné d'instruments | 20 A
F23. | Réserve
F24. | Correcteur de portée des phares, projecteur gauche (feux de croisement) | 10 A / 15 A
F25. | Feux de position avant gauche et arrière gauche | 10 A
F26. | Projecteur gauche (feux de route) | 10 A
F27. | Réserve
F28. | Réchauffeur de liquide de refroidissement (moteur diesel) | 20 A
F29. | Rétroviseurs extérieurs électriques, lève-vitres électriques, feux de croisement, clignotants, feux de détresse, éclairage habitacle, combiné d'instruments, feux de recul, toit ouvrant | 10 A
F30. | Toit ouvrant électrique | 30 A
F31. | Éclairage du combiné d'instruments | 5 A
F32. | Feux de jour | 10 A
F33. | Prise de remorque | 30 A
F34. | Autoradio avec changeur CD | 10 A
F35. | Système antiblocage des roues (ABS), boîte de vitesses automatique, antipatinage (TC) | 10 A
F36. | Climatisation, sièges chauffants | 20 A
F37. | Allume-cigare | 10 A
F38. | Climatisation, régulateur de vitesse, affichage multifonction, ventilateur de refroidissement moteur, feux de stop | 10 A
F39. | Boîte de vitesses automatique | 10 A
F40. | Climatisation, ventilateur de refroidissement moteur | 10 A
F41. | Rétroviseurs extérieurs dégivrants | 10 A
1. | Shunt de liaison (éclairage de plaque d'immatriculation)
2. | Relais d'avertisseur sonore
3. | Relais de feux de route
4. | Relais d'essuie-glace arrière
5. | Relais de dégivrage des rétroviseurs
6. | Relais de projecteurs antibrouillard
7. | Relais de feu antibrouillard arrière
8. | Centrale clignotante
9. | Relais d'essuie-glace avant
10. | Relais de lunette arrière dégivrante
11. | Relais de pulseur d'air de chauffage (avec climatisation)
12. | Relais de pulseur d'air de chauffage (avec climatisation)
13. | Relais de climatisation
14. | Centrale multifonction (Multitimer)
