Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous identifierons séparément les fusibles de l'allume-cigare et de la pompe à carburant.+
Dans le coffre

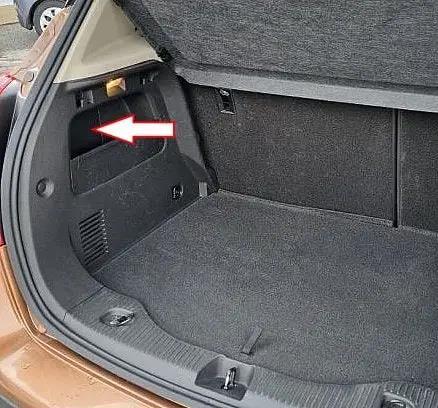

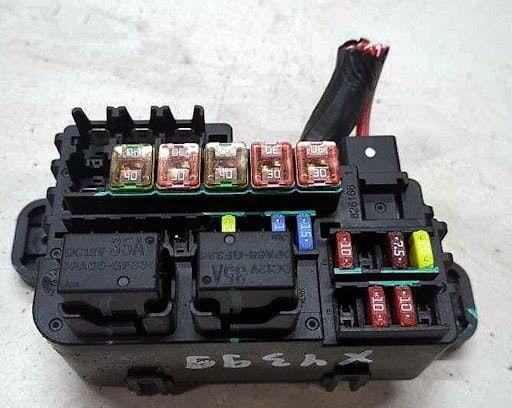

Le boîtier à fusibles se trouve sur le côté gauche du coffre, derrière un couvercle en plastique.

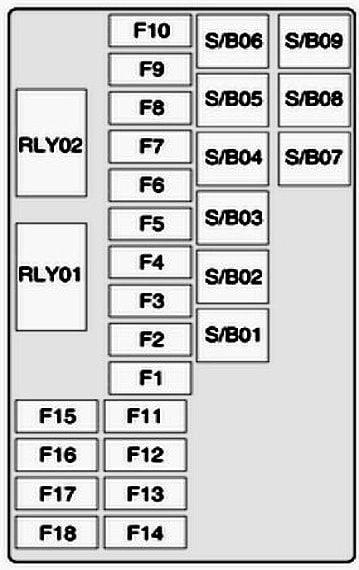

Schéma

Modèles 2017 - 2020
N° | Affectation
S/B01. | Non utilisé
S/B02. | Non utilisé
S/B03. | Non utilisé
S/B04. | Module onduleur DC/AC
S/B05. | Non utilisé
S/B06. | Non utilisé
S/B07. | Transformateur 400 W DC
S/B08. | Transformateur 400 W DC
S/B09. | Non utilisé
RLY01. | Clignotant droit
RLY02. | Clignotant gauche
F1. | Non utilisé
F2. | Non utilisé
F3. | Amplificateur audio
F4. | Non utilisé
F5. | Module de commande de la traction arrière
F6. | Clignotant gauche
F7. | Clignotant droit
F8-F18. | Non utilisé
Modèles 2012 - 2016
No. | Affectation des fusibles et relais
S/B01. | Réglage électrique du siège conducteur / module mémoire
S/B02. | Réglage électrique du siège passager
S/B03. | Module de remorque Mokka
S/B04. | Onduleur / convertisseur de tension
S/B05. | BATTERIE
S/B06. | Lave-phares
S/B07. | Non utilisé
S/B08. | Non utilisé
S/B09. | Non utilisé
RLY01. | Relais d'allumage
RLY02. | Relais de démarrage
F1. | Soutien lombaire du siège conducteur
F2. | Soutien lombaire du siège passager
F3. | Amplificateur de force
F4. | Connecteur pour faisceau de câbles de remorque
F5. | Transmission intégrale permanente
F6. | Indicateur
F7. | Roue de secours
F8. | Remorque
F9 | Réserve
F10. | Réserve
F11. | Remorque
F12. | Système de navigation
F13. | Volant chauffant
F14. | Connecteur pour faisceau de câbles de remorque
F15. | Volant de direction
F16. | Capteur carburant-eau
F17. | Rétroviseur intérieur
F18. | Réserve
Dans l'habitacle du véhicule

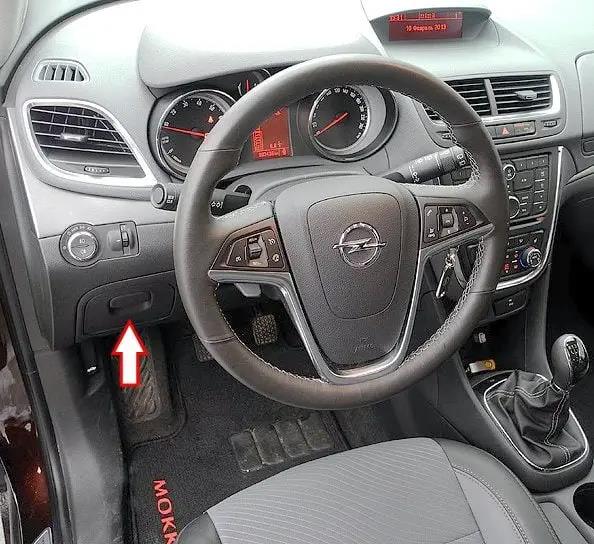

Le bloc de montage se trouve sous le tableau de bord, côté conducteur. Pour accéder à ses éléments, il faut démonter la boîte à gants.

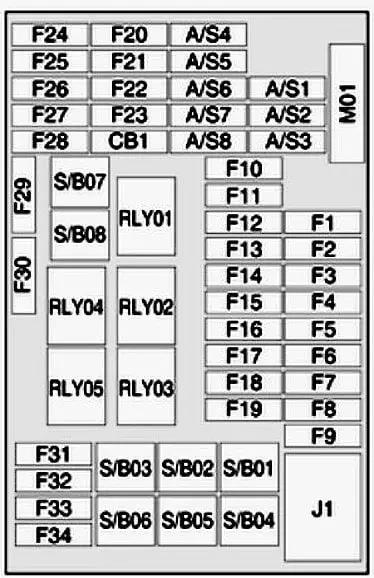

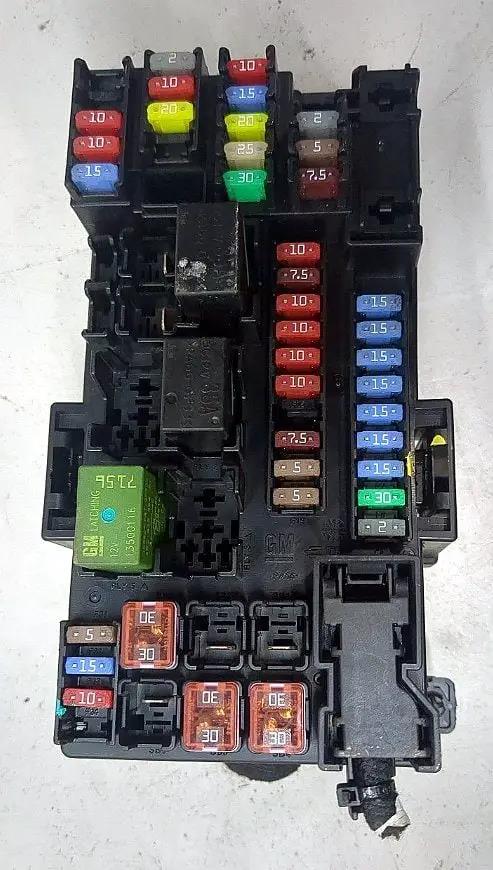

Plan
Modèles 2017 - 2020
N° | Affectation
CB1. | Non utilisé
RLY01. | Consommation d'énergie pour accessoires/accessoires de stockage
RLY02. | Porte arrière
RLY03. | Non utilisé
RLY04. | Non utilisé
RLY05. | Mode logistique
F1. | Appareil de commande de la superstructure 1
F2. | Unité de contrôle des carrosseries 2
F3. | Unité de contrôle pour les appareils en saillie 3
F4. | Unité de contrôle pour les appareils en saillie 4
F5. | Unité de contrôle pour les appareils en saillie 5
F6. | Unité de contrôle pour les appareils en saillie 6
F7. | Unité de contrôle pour appareils en saillie 7
F8. | Unité de contrôle pour montage en surface 8
F9. | Commutateur logique discret pour l'allumage
F10. | Module de diagnostic du capteur de batterie
F11. | Connecteur de liaison de données
F12. | Module HVAC/ICS
F13. | Relais de porte arrière
F14. | Module de la passerelle centrale
F15. | Système d'alerte de franchissement de ligne / GENTEX
F16. | Module d'éclairage avant adaptatif
F17. | Verrouillage électrique de la colonne de direction.
F18. | Module d'aide au stationnement / Avertisseur d'angle mort.
F19. | Module de commande de la carrosserie / Régulation de tension réglable
F20. | Ressort de montre
F21. | Climatisation / Prise auxiliaire / PRNDL
F22. | Prise auxiliaire / Centrale à courant continu
F23. | Module HVAC/ICS
F24. | Non utilisé
F25. | OnStar / Module Eraglonass
F26. | Volant chauffant
F27. | Combiné d'instruments / Chauffage auxiliaire / Écran virtuel supplémentaire
F28. | Remorque 2
F29. | Système d'infodivertissement
F30. | DC/DC 400W
F31. | Batterie du module du combiné d'instruments
F32. | Module audio/navigation Silver Box
F33. | Remorque 1
F34. | Entrée passive/démarrage passif
M01. | Coefficient de température positif
S/B01. | Siège passager électrique
S/B02. | Réserve
S/B03. | Lève-vitres électriques avant
S/B04. | Lève-vitres électriques arrière
S/B05. | Relais mode logistique
S/B06. | Siège conducteur électrique
S/B07. | Non utilisé
S/B08. | Module d'interface de remorque
Modèles 2012 - 2016
N° | Affectation
M01. | PTC
S/B01. | Non utilisé
S/B02. | Non utilisé
S/B03. | moteur de lève-vitre avant
S/B04. | Moteur de lunette arrière
S/B05. | Relais pour opération logistique
S/B06. | Non utilisé
S/B07. | Non utilisé
S/B08. | Non utilisé
CB1. | Relais pour équipement auxiliaire
RLY02. | Portes
RLY03. | Réserve
RLY04. | Réserve
RLY05. | Mode logistique
F1. | Contrôleur électronique de carrosserie
F2. | Contrôleur électronique de carrosserie
F3. | Contrôleur électronique de carrosserie
F4. | Contrôleur électronique de carrosserie
F5. | Contrôleur électronique de carrosserie
F6. | Contrôleur électronique de carrosserie
F7. | Unité de contrôle électronique de la carrosserie
F8. | Unité de contrôle électronique de la carrosserie
F9. | Contacteur d'allumage
F10. | Module de diagnostic de sécurité
F11. | Connecteur de données, serrures de porte
F12. | Chauffage, ventilation et climatisation MDL / ICS
F13. | Portes arrière
F14. | Système d'aide au stationnement
F15. | Avertisseur de franchissement de ligne, rétroviseur intérieur
F16. | Module d'éclairage adaptatif avant
F17. | Vitre électrique, côté conducteur
F18. | Détecteur de pluie
F19. | Unité de contrôle de l'équipement de la carrosserie
F20. | Commutateur d'éclairage au volant
F21. | Unité de commande de la boîte de vitesses
F22. | Allume-cigare/fusible de prise de l'Opel Mokka
F23. | Réserve
F24. | Réserve
F25. | Réserve
F26. | Système de détection automatique du passager
F27. | Combiné d'instruments
F28. | Commutateur de phares / AFL / Convertisseur DC
F29. | Réserve
F30. | Réserve / 2015 - 2016 : batterie du module de commande
F31. | Batterie IPC, combiné d'instruments
F32. | Radio / Téléphone / Prise auxiliaire
F33. | Affichage, système d'infodivertissement
F34. | OnStar / UHP / DAB
Dans le compartiment moteur

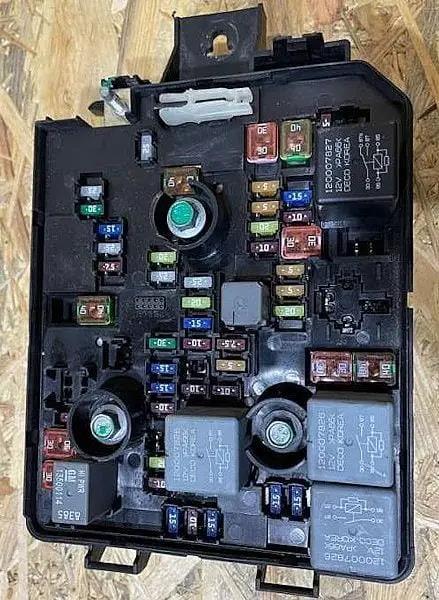

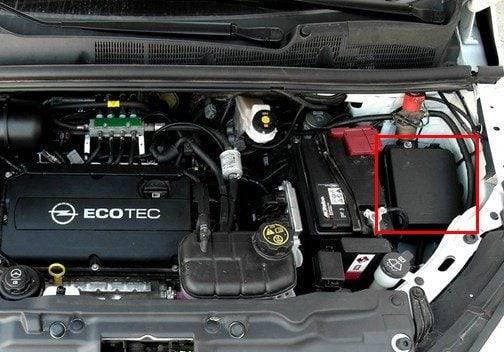

La boîte à fusibles se trouve à côté de la batterie, derrière un couvercle en plastique.

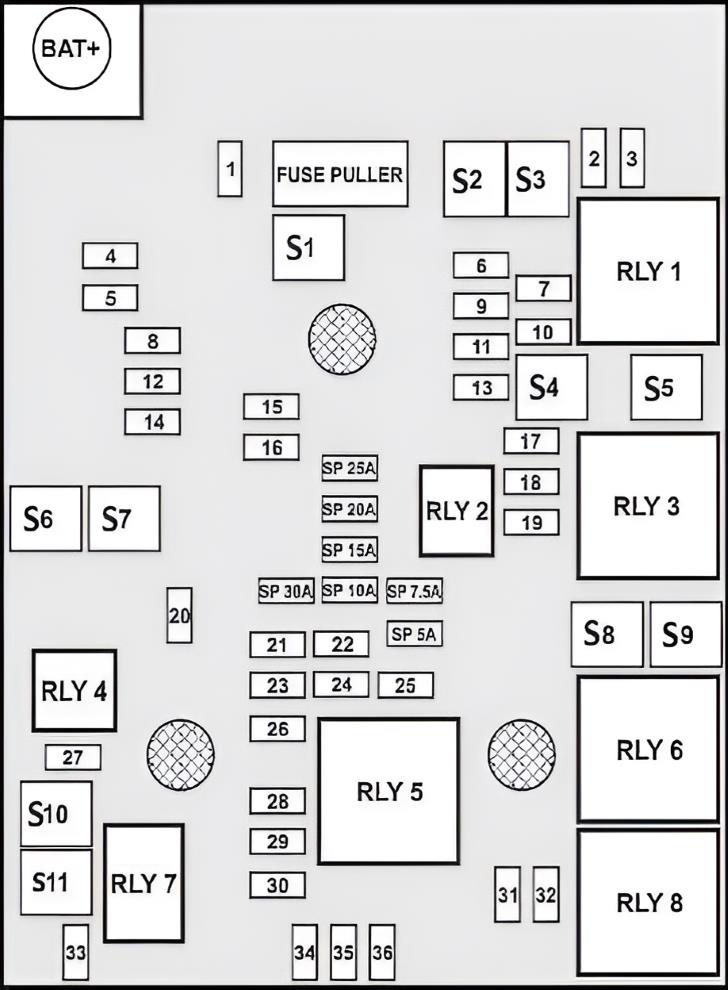

Schéma
Modèles 2017 - 2020
N° | Tableau des fusibles et relais
1. | Toit ouvrant
2. | Commutateur de rétroviseur extérieur/fenêtre électrique côté conducteur/capteur de pluie/ouvreur de porte de garage universelle
3. | Soupape de ventilation du carter
4. | Non utilisé
5. | Soupape du module de commande électronique de freinage
6. | Capteur de batterie intelligent
7. | Verrouillage électrique de la colonne de direction
8. | Module de commande de boîte de vitesses/FICM
9. | Module de détection automatique de présence
10. | Interrupteur de correction des phares/ Moteur de correction des phares/ Caméra de recul/ Rétroviseur intérieur
11. | Essuie-glace de lunette arrière
12. | Dégivrage de lunette arrière
13. | Interrupteur électrique lombaire
14. | Rétroviseur extérieur chauffant
15. | Batterie du module de commande du système de carburant
16. | Module de chauffage de siège / Module de mémoire
17. | Convertisseur continu-alternatif TIM / Module de gestion du carburant RC / Module de boussole
18. | Module de commande du moteur RC / Module de commande de la transmission RC / FICM RC
19. | Fusible de la pompe à essence
20. | Non utilisé
21. | Relais de ventilateur (BEC en option)
22. | Non utilisé
23. | Bobine d'allumage / Bobine d'injection
24. | Pompe de lave-glace
25. | Correcteur automatique de phares
26. | EMS 1
27. | Pompe du chauffage d'appoint
28. | Module de commande du moteur, boîte de vitesses / allumage 3
29. | Module de commande du moteur, boîte de vitesses / allumage 1 / allumage 2
30. | EMS 2
31. | Phare de route gauche
32. | Phare de route droit
33. | Module de commande du moteur, batterie
34. | Klaxon
35. | Embrayage de la climatisation
36. | Phare antibrouillard,
boîtier J
S1. | Module de commande électronique de freinage pompe
S2. | Essuie-glace avant
S3. | Module de puissance linéaire du ventilateur
S4. | IEC RC
S5. | Non utilisé
S7. | Non utilisé
S8. | Ventilateur de refroidissement (basse vitesse - vitesse moyenne)
S9. | Ventilateur de refroidissement - grande vitesse
S10. | VPE.
Micro-relais "U"
RLY2. | Pompe à carburant
RLY4. | Pompe du chauffage d'appoint
HC-Micro-relais
RLY7. | Démarreur
RLY10. | Bobine magnétique du démarreur
Mini-relais
RLY1. | Démarrage, démarreur
RLY3. | Ventilateur de refroidissement - vitesse moyenne
RLY5. | Relais de groupe
RLY8. | Ventilateur de refroidissement - vitesse lente
HC-mini-relais
RLY6. | Ventilateur de refroidissement - vitesse élevée
Modèles 2012 - 2016
N° | Tableau des fusibles
1. | Toit ouvrant
2. | Commutateur de rétroviseur extérieur
3. | Bobine de purge d'air
4. | Remplacement
5. | Module de commande électronique du frein de volet
6. | 2012-2014 : non utilisé ; 2015-2016 : Capteur de batterie intelligent
7. | Remplacement
8. | Module de commande de la transmission Batterie
9. | 2012-2014 : BCM Commande de tension réglable ; 2015-2016 : aucune
10. | Module de gestion du carburant R/C / C / Réglage de l'angle des phares
11. | Essuie-glace de la lunette arrière
12. | Dégivrage de la lunette arrière
13. | Roue de secours
14. | Rétroviseurs extérieurs chauffants
15. | Module de commande du système de carburant Batterie
16. | Module de chauffage des sièges / Module de mémoire
17. | Module de commande de la transmission R / C
18. | Module de commande du moteur R / C
19. | Module de carburant (pompe à essence)
20. | Réserve
21. | Relais de ventilateur (boîte à fusibles auxiliaire)
22. | Réserve
23. | Bobine d'allumage / Injecteur
24. | Pompe de lave-glace
25. | Réserve
26. | Électrovanne de rinçage de l'adsorbeur / Électrovanne de la vanne d'eau / Capteurs d'oxygène - avant et après / Électrovanne du turbocompresseur (1,4 litre) / Électrovanne du Turbojet (1,4 litre)
27. | 2013-2015 : vide ; 2016 : pompe d'appoint du chauffage d'appoint
28. | 2013-2015 : vide ; 2016 : module de commande du moteur, boîte d'allumage de puissance 1
29. | module de commande du moteur, boîte de vitesses, allumage 2
30. | capteur de masse d'air
31. | feu de route gauche
32. | feu de route droit
33. | batterie de l'ECU du moteur
34. | klaxon
35. | embrayage du compresseur de climatisation
36. | feux antibrouillard
S1. | Commande électronique du frein de pompe
S2. | Essuie-glace avant
S3. | Moteur de ventilateur
S4. | IEC RC
S5. | vide
S6. | vide
S7. | 2012-2014 : vide ; 2015-2016 : solénoïde de démarreur (boîte automatique), non utilisé (boîte manuelle)
S8. | Ventilateur de refroidissement (vitesse lente / vitesse moyenne)
S9. | Ventilateur (vitesse rapide)
S10. | VPE
S11. | 2013-2015 : électrovanne de démarreur ; 2015 : démarreur de pignon (boîte automatique), démarreur (boîte manuelle)
no | Tableau des relais
RLY1. | Réserve
RLY2. | Relais de module de carburant (pompe à essence)
RLY3. | Ventilateur de radiateur
RLY4. | Relais de démarrage
RLY5. | Relais de transmission
RLY6. | Ventilateur de refroidissement
RLY7. | Démarreur
RLY8. | Ventilateur de refroidissement
