Le Meriva B a été présenté pour la première fois en mars 2010 au Salon international de l'automobile de Genève. Sa production a débuté en avril et sa commercialisation en juin de la même année. Ce véhicule repose sur la plateforme du Zafira. La principale particularité de ce modèle réside dans ses portes FlexDoors à ouverture antagoniste (dans le sens inverse de la marche). Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais de l'Opel Meriva B (deuxième génération ; plateforme SCCS). Années de production : 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 et 2017.
Vous trouverez ici les emplacements, les affectations et les illustrations des boîtes à fusibles. Les mentions « Allume-cigare » et « Pompe à carburant » sont indiquées en gras.
Dans le coffre

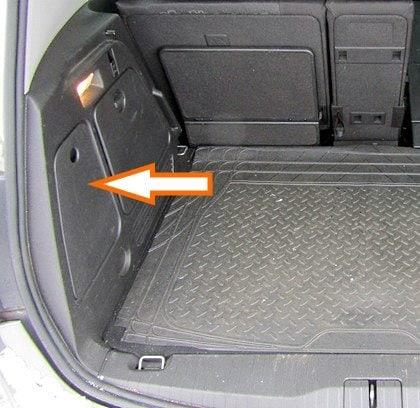

Le boîtier de fusibles se situe dans le coffre, sur le côté gauche, derrière la garniture en plastique.

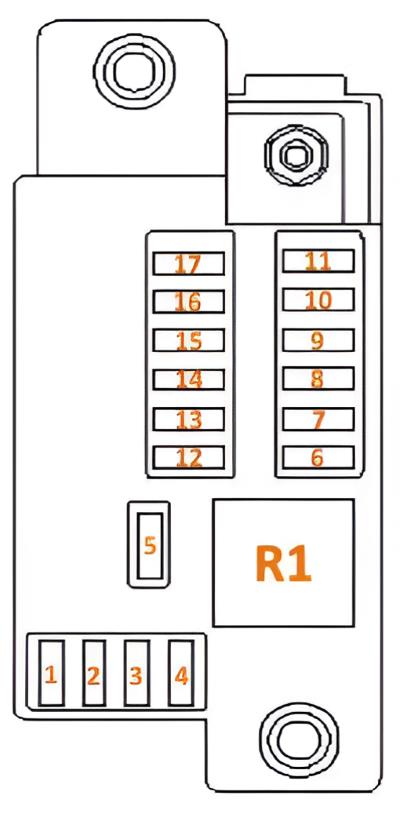

Schéma
N° | Affectation | Calibre
F1. | Projecteurs | 15 A
F6. | Lève-vitres électriques | 20 A
F7. | Projecteurs | 5 A
F8. | Prise remorque / Équipement de remorquage | 20 A
F9. | Réglage électrique des sièges | 10 A
F10. | Lève-vitres électriques | 20 A
F11. | Aide au stationnement | 7,5 A
F12. | Toit ouvrant | 20 A
F14. | Sièges chauffants | 15 A
F15. | Calculateur de remorque | 20 A
F16. | Réglage électrique des sièges | 10 A
1. | Relais de projecteurs
Dans l'habitacle

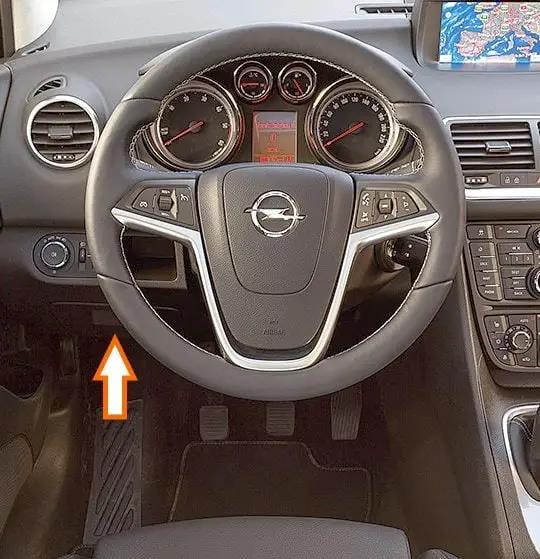

Le boîtier de fusibles de l'habitacle se situe du côté conducteur, sous le tableau de bord, derrière le vide-poches.

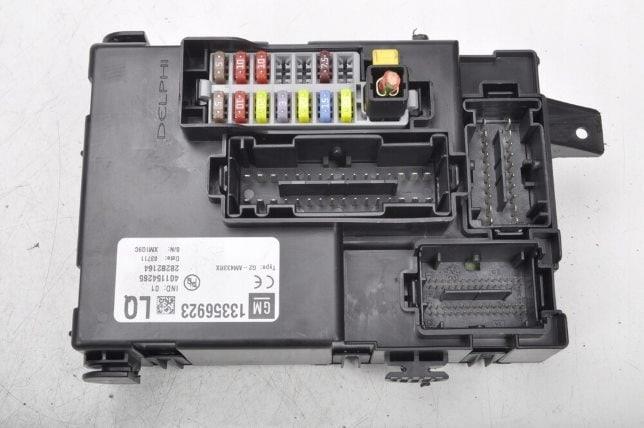

Vue d'ensemble.

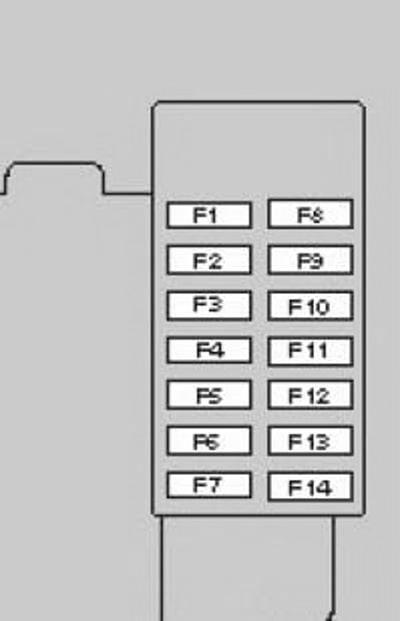

Schéma
N° | Affectation | Calibre
F1. | Verrouillage centralisé, autoradio | 10 A / 20 A
F2. | Écran d'affichage, combiné d'instruments, téléphone | 10 A
F3. | Autoradio, contacteur magnétique | 20 A
F4. | Contacteur d'allumage, antidémarrage | 3 A / 7,5 A
F5. | Lave-glace | 20 A
F6. | Moteur de verrouillage centralisé (hayon) | 15 A
F7. | Verrouillage centralisé | 20 A
F8. | Écran d'affichage, combiné d'instruments, téléphone | 20 A
F9. | Calculateur multifonction | 7,5 A / 10 A
F10. | Système d'airbags (SRS), déverrouillage de la porte gauche | 5 A / 7,5 A
F11. | Déverrouillage de la porte droite | 5 A
F12. | Plafonnier, éclairage intérieur | 10 A
F13. | Capteur de pluie, rétroviseurs extérieurs | 7,5 A
F14. | Non utilisé
Dans le compartiment moteur

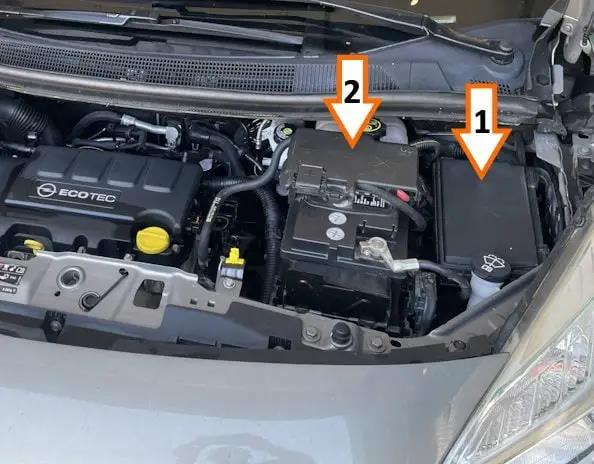

Il existe deux boîtiers de distribution. Le boîtier de fusibles principal se situe à côté de la batterie, sous un cache en plastique. Le boîtier des fusibles de puissance est fixé directement sur la batterie.
Bloc de fusibles principal

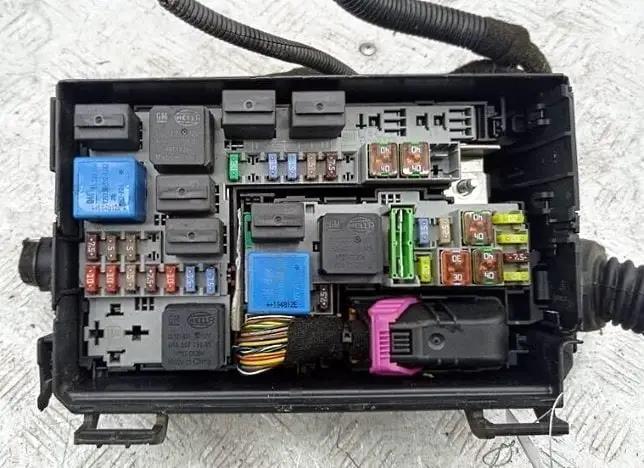

Vue d'ensemble.

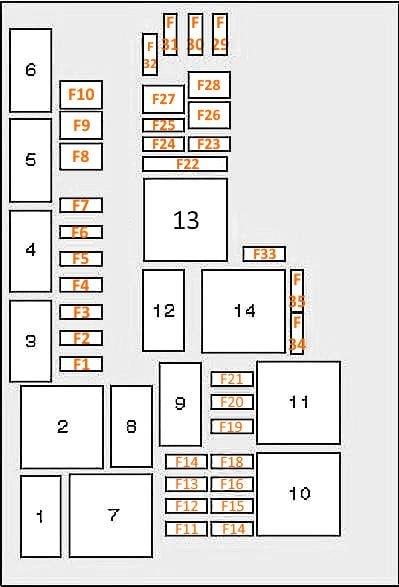

Schéma d'implantation
N° | Affectation | Calibre
F1. | Démarreur | 30 A
F2. | Projecteur droit | 10 A
F3. | Calculateur de gestion moteur | 20 A
F4. | Avertisseur sonore | 15 A
F5. | Calculateur multifonction | 7,5 A
F6. | Gestion moteur | 7,5 A
F7. | Projecteurs antibrouillard | 15 A
F8. | Motoventilateur de refroidissement du radiateur | 20 A / 40 A / 50 A
F9. | Calculateur du motoventilateur de refroidissement | 20 A / 40 A
F10. | Système ABS/ESP | 30 A
F11. | Compresseur de climatisation | 10 A
F12. | Réglage du site des projecteurs | 7,5 A
F13. | Système ABS/ESP | 5 A
F14. | Gestion moteur | 7,5 A
F15. | Convertisseur de tension | 30 A
F16. | Projecteur gauche | 10 A
F17. | Gestion moteur | 5 A / 10 A
F18. | Gestion moteur | 7,5 A
F19. | Système d'airbags (SRS) | 10 A
F20. | Gestion moteur | 15 A / 20 A
F21. | Gestion moteur | 15 A / 20 A
F22. | Calculateur de frein de stationnement électrique | 30 A
F23. | Prise accessoires / Équipements optionnels | 20 A
F24. | Pompe à carburant | 15 A
F25. | Système ABS/ESP | 25 A
F26. | Lunette arrière dégivrante | 30 A
F27. | Système ABS/ESP | 40 A
F28. | Climatisation / Chauffage | 40 A
F29. | Fusible de l'allume-cigare (Opel Meriva B), prise accessoires / Équipements optionnels | 20 A
F30. | Climatisation / Chauffage | 7,5 A
F31. | Lève-vitres électriques | 20 A
F32. | Lève-vitres électriques | 20 A
F33. | Rétroviseurs extérieurs électriques | 7,5 A
F34. | Système ABS/ESP | 10 A
F35. | Système d'airbags (SRS) | 7,5 A
1. | Avertisseur sonore
4. | Feux de route
5. | Relais d'embrayage du compresseur de climatisation
6. | Relais de projecteurs antibrouillard
9. | Démarreur
12. | Pompe à carburant
13. | Relais de lunette arrière dégivrante
14. | Prise accessoires / Équipements optionnels

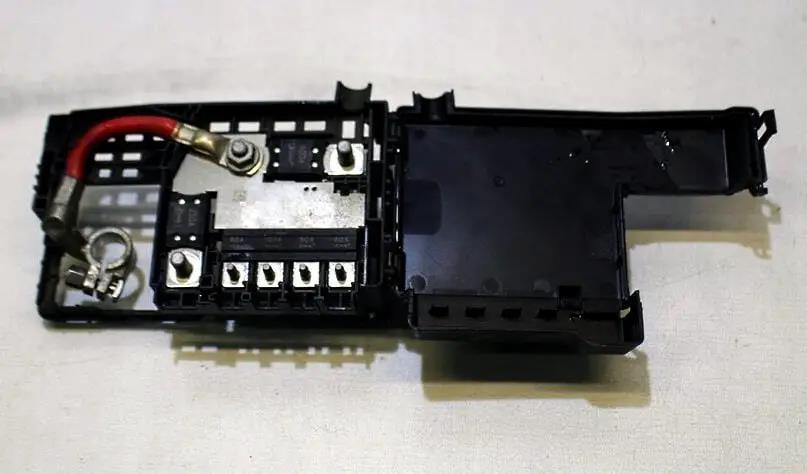

Boîte à fusibles de puissance
Le boîtier des fusibles de puissance est situé directement sur la batterie.

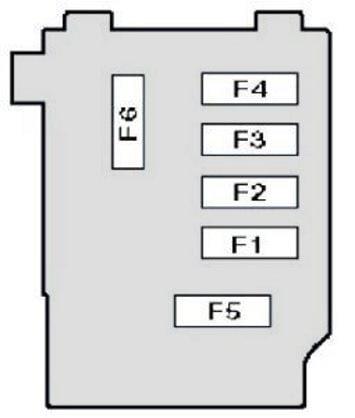

Schéma
N° | Affectation | Calibre
F1. | — | 80 A
F2. | Boîtier de distribution du coffre | 100 A
F3. | Non utilisé (vide)
F4. | Direction assistée | 80 A
F5. | — | 250 A
F6. | Démarreur | 300 A

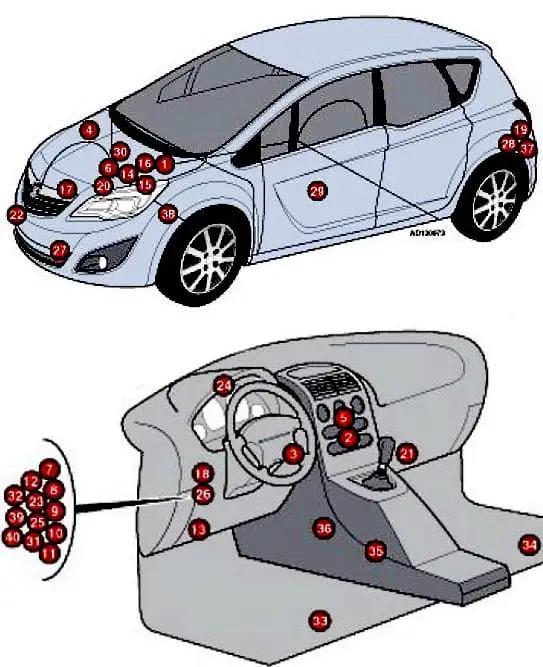

Tout l'équipement électrique
Implantation générale des composants électriques et électroniques sur l'Opel Meriva B.
N° | Affectation
1. | Bloc ABS/ESP
2. | Calculateur de climatisation
3. | Centrale d'alarme antivol
4. | Sirène d'alarme antivol
5. | Autoradio / Système audio
6. | Batterie
7. | Relais de déverrouillage du hayon (intégré au boîtier de fusibles de l'habitacle)
8. | Relais de verrouillage centralisé des portes arrière (intégré au boîtier de fusibles de l'habitacle)
9. | Relais de verrouillage centralisé (porte conducteur) (intégré au boîtier de fusibles de l'habitacle)
10. | Relais de verrouillage centralisé des portes passagers (intégré au boîtier de fusibles de l'habitacle)
11. | Relais de déverrouillage centralisé 1 (intégré au boîtier de fusibles de l'habitacle)
12. | Relais de déverrouillage centralisé 2 (intégré au boîtier de fusibles de l'habitacle)
13. | Prise de diagnostic (DLC)
14. | Calculateur de gestion moteur (ECM)
15, 16. | Boîtiers de fusibles et relais du compartiment moteur 1 et 2
17. | Boîtier de fusibles 3 (moteur diesel)
18. | Boîtier de fusibles et relais de l'habitacle
19. | Boîtier de fusibles et relais du coffre
20. | Boîtier de préchauffage (moteur diesel)
21. | Résistance du pulseur d'air de chauffage (située à côté du pulseur)
22. | Avertisseur sonore (klaxon) - derrière le passage de roue
23. | Relais auxiliaire d'allumage
24. | Calculateur du combiné d'instruments
25. | Relais d'éclairage intérieur
26. | Calculateur multifonction (fonctions : verrouillage centralisé, éclairages extérieur et intérieur, témoin de ceintures de sécurité)
27. | Capteur de température extérieure
28. | Calculateur d'aide au stationnement - dans l'aile gauche du coffre
29. | Calculateur de frein de stationnement électrique - sous le véhicule
30. | Calculateur de direction assistée
31. | Relais de pompe de lave-glace arrière
32. | Relais de moteur d'essuie-glace arrière
33. | Calculateur de chauffage du siège conducteur - sous le siège conducteur
34. | Calculateur de chauffage du siège passager - sous le siège passager
35. | Calculateur d'airbags (SRS)
36. | Module téléphone / Bluetooth
37. | Calculateur de remorque - dans l'aile gauche du coffre
38. | Calculateur de boîte de vitesses (TCM) - sur la boîte de vitesses
39. | Relais de pompe de lave-glace (intégré au boîtier de fusibles de l'habitacle)
40. | Relais de moteur d'essuie-glace (intégré au boîtier de fusibles de l'habitacle)
Vidéo explicative pour accéder aux boîtiers de distribution.
