Fusibles et relais Opel Meriva A, 2002 - 2010

Le Meriva A a été présenté au public au Salon de l'automobile de Paris en septembre 2002. Elle a été commercialisée en Europe en mai 2003. La voiture a été développée dans le centre GM brésilien sur la base de la Corsa de troisième génération. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais Opel Meriva A (première génération) 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Dans le compartiment intérieur

On trouve ici deux blocs responsables de la protection des circuits électriques du véhicule.

Boîte à fusibles

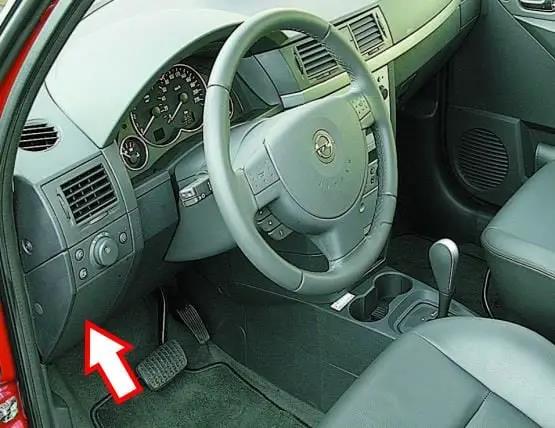

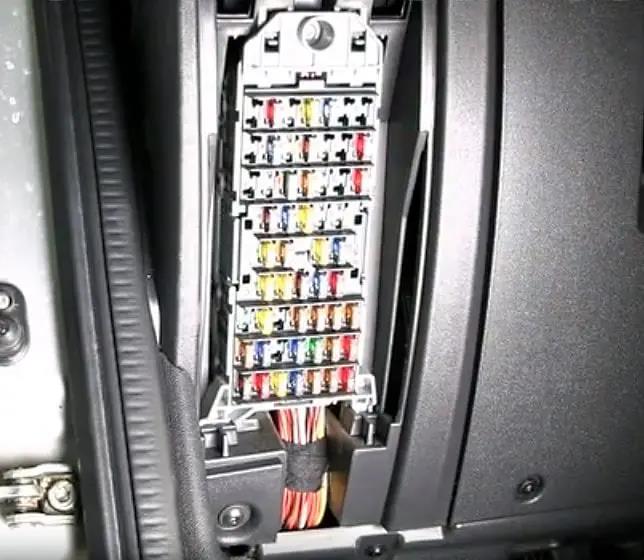

Elle se trouve sous le couvercle du tableau de bord.

Pour y accéder, il faut tirer sur la partie inférieure du couvercle et le retirer malgré la résistance des verrous.

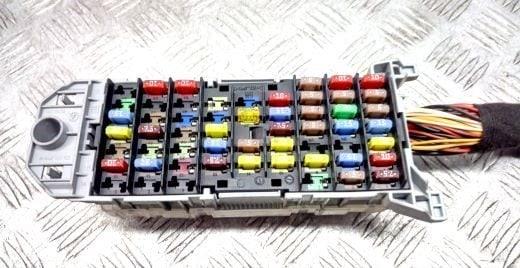

La photo est un exemple de réalisation.

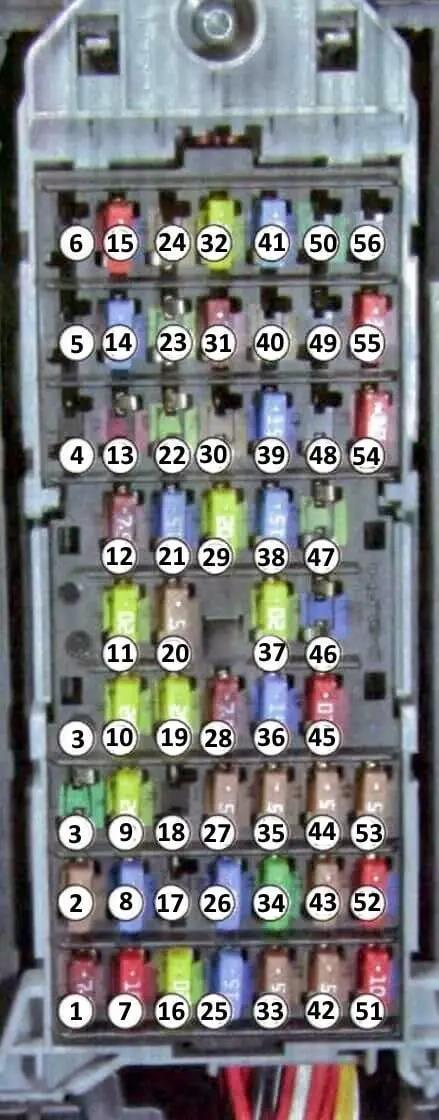

Schéma

No. | Affectation des fusibles | Ampères
1. | Unité de commande de l'équipement électrique | 7,5A
2. | Blocage du démarrage du moteur, signalisation d'urgence, éclairage extérieur | 5A
3. | Lave-phares | 30A
4. | Système d'infodivertissement, système de commande du moteur diesel | 20A
5. | Vide
6. | Vide
7. | Démarreur, système de commande du moteur diesel | 10A
8. | Klaxon | 15A
9. | Système d'injection de carburant, pompe à carburant, chauffage d'appoint | 20A
10. | Indicateur de direction | 20A
11. | Système d'infodivertissement, affichage d'informations | 20A
12. | Vitre de hayon chauffée, rétroviseurs extérieurs chauffés | 7,5A
13. | Verrouillage central, système d'alarme antivol | 10A
14. | Système de commande du moteur à essence | 15A ou système de commande du moteur diesel | 7,5A
15. | Système de commande du moteur diesel (Z 17 DTH) | 10A
16. | Prise, fusible allume-cigare meriva | 20A
17. | Vide
18. | Système d'éclairage adaptatif | 15A
19. | Verrouillage central | 20A
20. | Éclairage intérieur | 5A
21. | Système de lavage des vitres | 15A
22. | Lève-vitres électriques dans les portes arrière | 20A
23. | Toit ouvrant électrique | 20A
24. | Système d'alarme antivol | 5A
25. | Essuie-glace des portes arrière | 15A
26. | Système d'allumage, système de gestion électronique du moteur | 15A
27. | Système de gestion du moteur, système de sécurité passive supplémentaire (SRS), système de contrôle dynamique de stabilité (ESP) | 5A
28. | Climatisation | 7,5A
29. | Lève-vitres électriques dans la porte du conducteur | 20A
30. | Vide
31. | système de gestion du moteur | 7,5A / (comme pour le moteur Z 17 DTH) | 10A
32. | lève-vitre électrique dans la porte avant droite | 20A
33. | système électrique central, verrouillage du démarrage du moteur, témoins d'avertissement | 5A
34. | essuie-glace | 30A
35. | éclairage intérieur, rétroviseurs extérieurs électriques, affichage d'informations | 5A
36. | Feux de stop, système antiblocage (ABS), contrôle dynamique de stabilité (ESP) | 15A
37. | Fusible de l'allume-cigare Opel Meriva, chauffage auxiliaire | 20A
38. | Siège conducteur chauffant | 15A
39. | Siège passager chauffant | 15A
40. | Phares adaptatifs, réglage automatique de la portée des phares | 5A
41. | Phares de recul | 15A
42. | Ventilateur de refroidissement du moteur | 5A
43. | Feu de position gauche | 5A
44. | Feu de position droit | 5A
45. | Feu antibrouillard | 10A
46. | Feu antibrouillard | 15A
47. | Attelage de remorque, prise de courant | 20A
48. | Chauffage du filtre séparateur du moteur diesel | 30A
49. | Vide
50. | Chauffage du filtre séparateur du moteur diesel | 30A
51. | Ampoule pour feu de croisement dans l'unité de phare gauche : lampe à décharge 15A / lampe à incandescence halogène | 10A
52. | Ampoule pour feu de croisement du bloc optique droit : lampe à décharge 15A / ampoule halogène | 10A
53. | Toit ouvrant électrique, lève-vitres électriques, radio | 5A
54. | Ampoule
pourfeu de route (phare gauche) | 10A
55. | Ampoule pour feu de route (phare droit) | 10A
56. | Vide

Boîte de relais

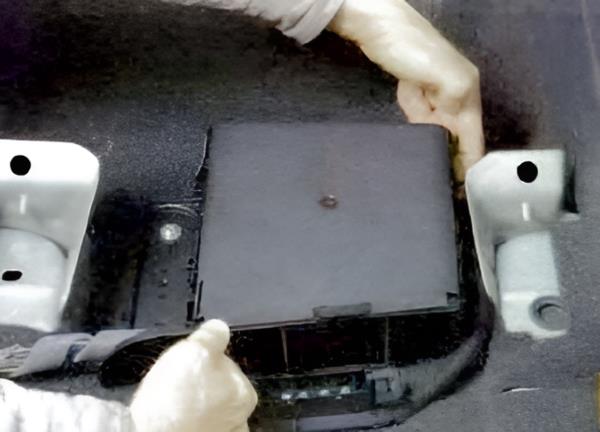

Elle se trouve sous le siège du conducteur. Pour y accéder, déverrouiller le couvercle et le faire glisser vers l'avant.

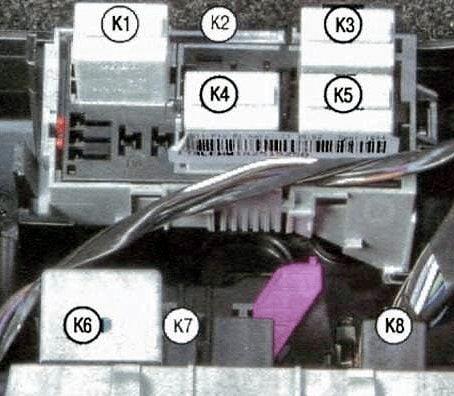

Schéma de câblage

n°. | Affectation
K1. | Verrouillage de la serrure du hayon
K2. | Verrouillage du démarrage du moteur
KZ. | Verrouillage des serrures de porte
K4. | Verrouillage de la porte du conducteur
K5. | Déverrouillage des serrures
K6. | Vitre de hayon chauffée et rétroviseurs extérieurs chauffés
K7. | Phares antibrouillard
K8. | Essuie-glace du hayon
K9. | Équipement électrique arrière

Dans le compartiment moteur

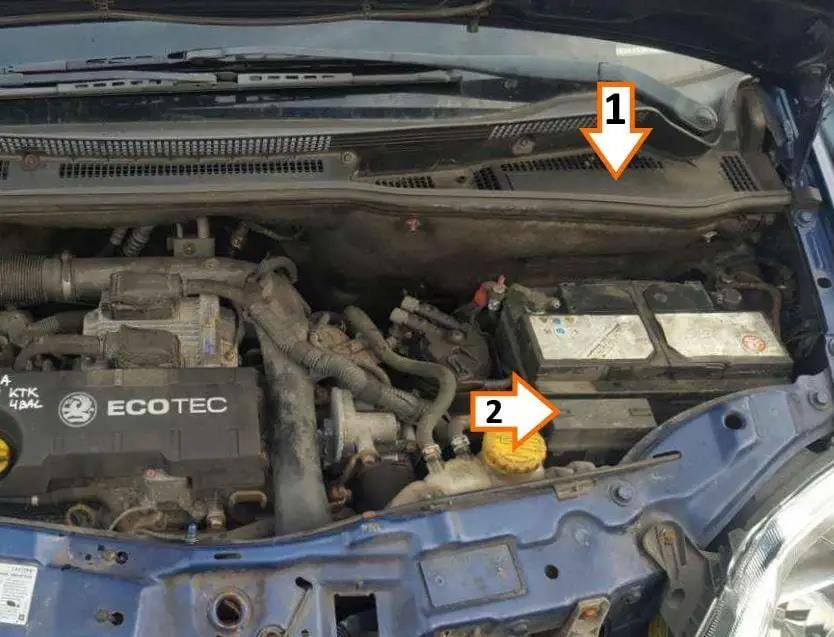

Disposition des composants : #1 - boîte de relais et tableau de fusibles principal, #2 - relais individuels à proximité de la batterie.

Tableau électrique principal

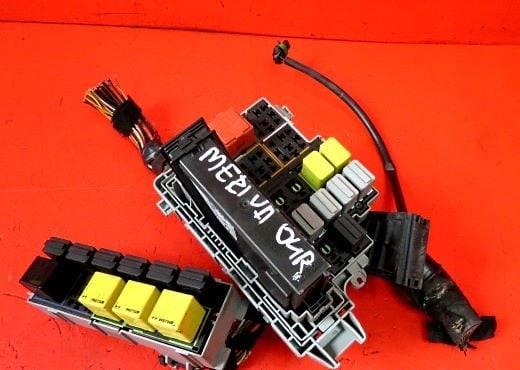

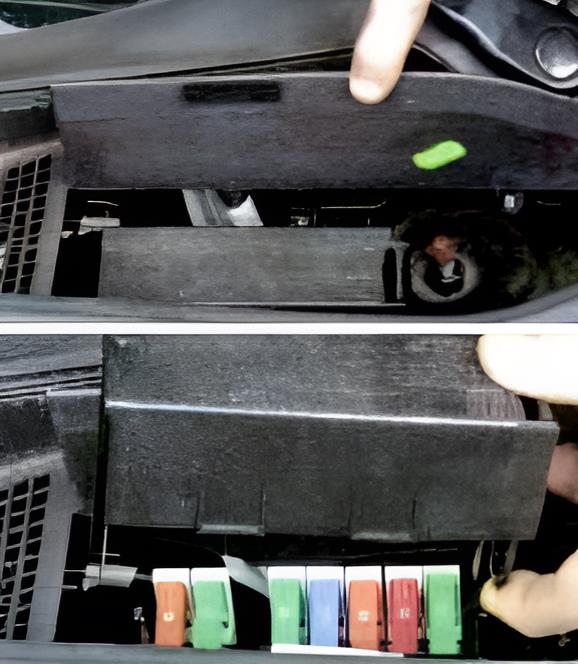

Accès Exemple.

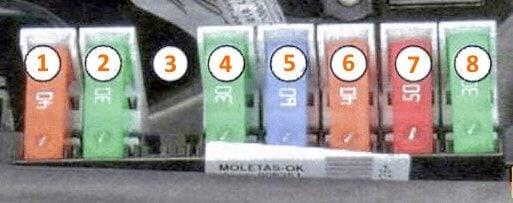

Schéma

N°. | Affectation | Ampères
FV1. | Ventilateur moteur | 40A
FV2. | Démarreur | 30A
FV3. | Ventilateur de refroidissement du moteur | 50A
FV4. | Vitre chauffée du hayon | 30A
FV5. | Boîte automatique Easytronic 60A / bougies de préchauffage diesel 80A
FV6. | Freins antiblocage | 40A
FV7. | Direction assistée électrique | 50A
FV8. | Ventilateur électrique | 30A

Boîte à relais

Elle se trouve dans la boîte d'admission d'air.

Vue d'ensemble.

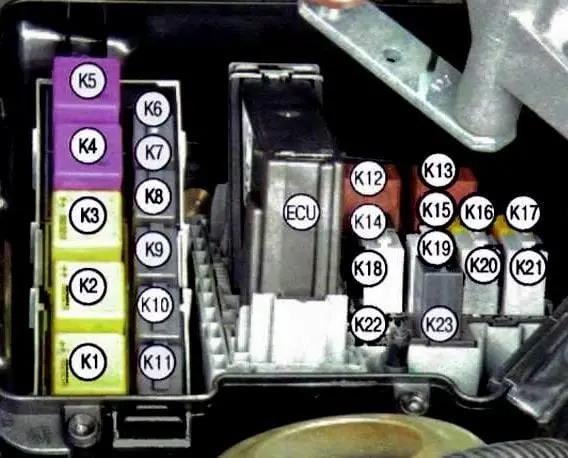

Plan

n° | Description
K1. | Relais d'allumage (relais du commutateur d'allumage), broche "15".
K2. | Mise en marche du démarreur
K3. | Relais d'allumage (relais du commutateur d'allumage), broche "15a".
K4. | Pompe à essence (module de carburant)
K5. | Relais de l'unité de commande du moteur
K6. | Phares antibrouillard
K7. | Compresseur de climatisation
K8. | Relais de feux de position côté gauche
K9. | Relais de feux de position droit
K10. | Relais de feux de route
K11. | Relais pour feux de croisement
K12. | Relais pour ventilateur de radiateur
K13. | Relais pour ventilateur de radiateur
K14. | Feu de recul
K15. | Relais pour pompe de lave-phares
K16. | Clignotant droit
K17. | Clignotant gauche
K18. | Relais d'interrupteur pour pompe de lave-glace
K19. | Relais d'interrupteur pour pompe de lave-glace arrière
K20. | Relais pour fonctionnement intermittent des essuie-glaces
K21. | Relais pour activation du fonctionnement permanent des essuie-glaces
K22. | Avertisseur sonore de l'alarme antivol
K23. | Avertisseur sonore
ECU. | Unité centrale de commande électrique

Relais individuels

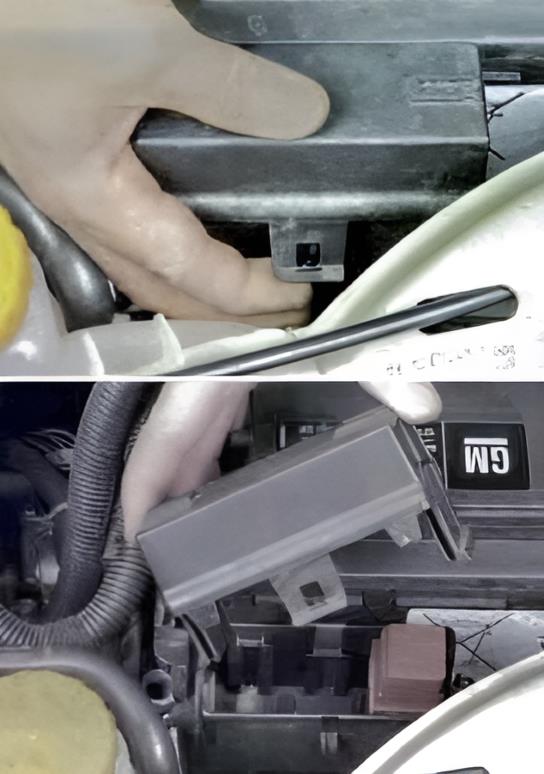

Sur le support du porte-batterie se trouve une unité avec un relais supplémentaire pour la mise en marche du ventilateur de refroidissement du moteur. Pour y accéder, appuyez sur le loquet et faites glisser le couvercle en plastique.
