Fusibles et relais Opel Insignia B, 2017 - 2022

L'Insignia B a été lancée en mars 2017. Sur le marché européen, le modèle était disponible dans les variantes de carrosserie à hayon (Grand Sport), break (Sports Tourer) et cross-unit (Country Tourer). Il est basé sur une version actualisée de la plateforme Epsilon II, appelée E2XX.  Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais Opel Insignia B (deuxième génération ; forme de carrosserie Z18) 2018, 2019, 2020, 2021, 2022 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles pour l'allume-cigare et la pompe à carburant.

Dans le compartiment moteur

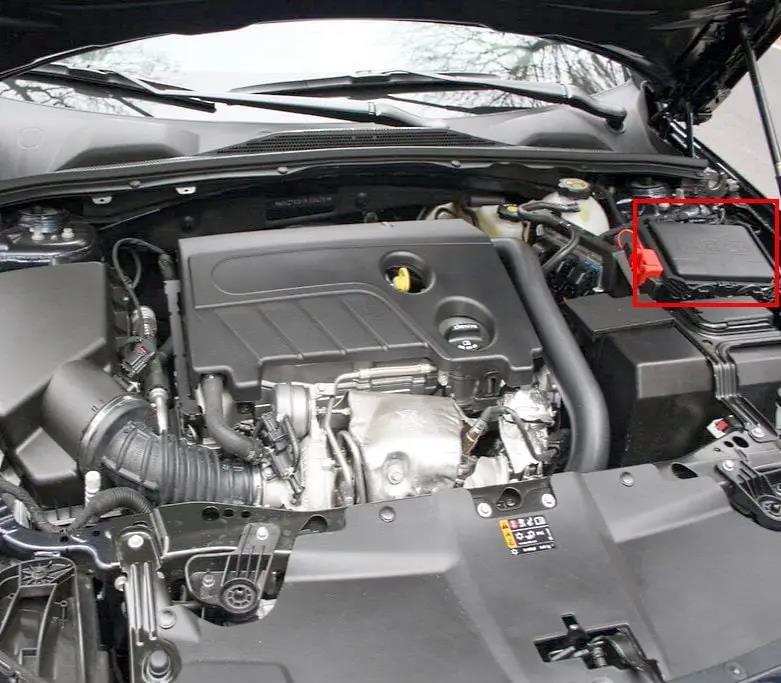

La boîte à fusibles se trouve sur le côté gauche, derrière le couvercle de protection.

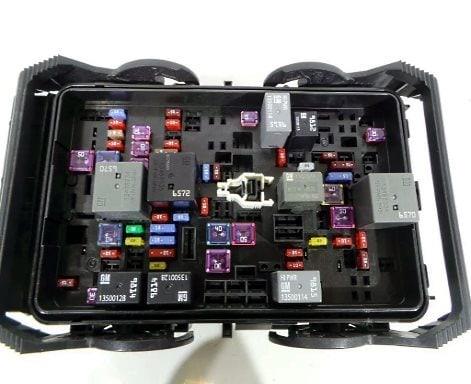

Photo - exemple.

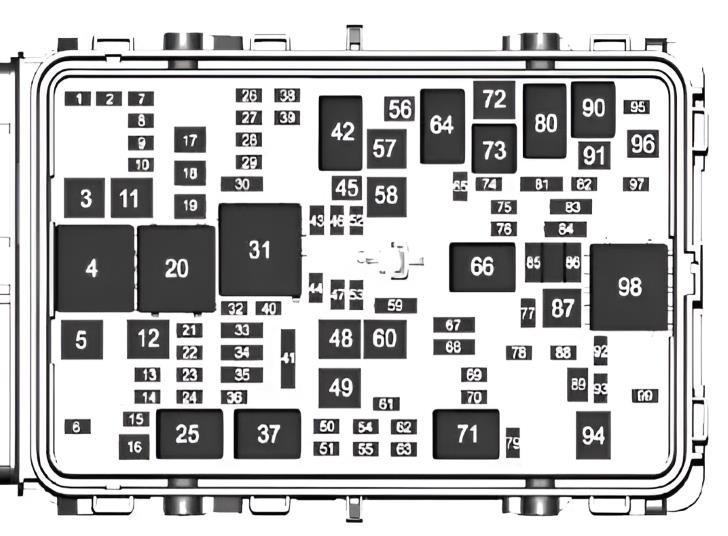

Schéma

n°. | affectation des fusibles et relais
1. | Vide
2. | Vide
3. | Système ABS
4. | Vide
5. | A partir de 2021 : boîte à fusibles dans le coffre à bagages
6. | Ouverture du hayon du coffre à bagages
7. | Feux antibrouillard arrière et phares antibrouillard
8. | Module de mémoire
9. | Pare-brise chauffant
10. | Réglage du soutien lombaire des sièges
11. | Alimentation électrique de la batterie
12. | Dégivrage de la lunette arrière
13. | Rétroviseurs extérieurs chauffants
14. | Vide
15. | A partir de 2021 : Phares à LED
16. | Essuie-glace avant
17. | Siège passager à commande électrique
18. | Store pare-soleil
19. | Siège conducteur électrique
20. | Vide
21. | toit ouvrant
22. | jusqu'en 2020 : essuie-glace arrière/airbags ; c 2021 : essuie-glace arrière
23. | jusqu'en 2020 : éclairage avant adaptatif ; c 2021 : sièges arrière rabattables électriquement
24. | vide
25. | vide
26. | module de commande de la boîte de vitesses
27. | allumage/tableau de bord
28. | vide
29. | Caméra de recul / ventilation
30. | Indicateur de panne / véhicule tracteur
31. | Vide
32. | jusqu'en 2020 : caméra ; à partir de 2021 : vide
33. | Sièges avant chauffés
34. | Sièges arrière chauffés
35. | Système de traction intégrale
36. | Système de carburant
37. | Vidange
38. | Vide
39. | Vide
40. | Antivol de direction
41. | Vide
42. | Vide
43. | Volant chauffant
44. | réglage de l'angle des phares
45. | vide
46. | module de commande du moteur
47. | vide
48. | convertisseur DC-DC
49. | module de commande de la porte arrière
50. | vide
51. | vide
52. | vide
53. | vide
54. | vide
55. | vide
56. | démarreur
57. | à partir de 2021 : boîte à fusibles dans le coffre à bagages
58. | vide
59. | jusqu'en 2020 : phare à LED gauche ; à partir de 2021 : sirène d'alarme
60. | ventilateur de radiateur
61. | vide
62. | vide
63. | vide
64. | vide
65. | commande de climatisation
66. | vide
67. | vide
68. | vide
69. | jusqu'en 2020 : feu de route droit (halogène) / phare droit (LED)
70. | jusqu'en 2020 : feu de route gauche (halogène)
71. | vide
72. | démarreur
73. | vide
74. | jusqu'en 2020 : module de commande de la boîte de vitesses ; à partir de 2021 : module de commande de la boîte de vitesses / refroidissement du moteur
75. | module de commande du moteur
76. | système de réduction des émissions
77. | vide
78. | klaxon
79. | système de lavage du pare-brise
80. | vide
81. | module de commande du moteur
82. | vide
83. | bobine d'allumage
84. | bobine d'allumage
85. | jusqu'en 2020 : boîte de vitesses ; c 2021 : SHUNT 60A
86. | vide
87. | chauffage du carburant (diesel)
88. | clapet d'air
89. | vide
90. | vide
91. | vide
92. | jusqu'en 2020 : après la pompe d'ébullition
93. | système d'accès sans clé
94. | vide
95. | pompe de refroidissement
96. | chauffage du carburant (diesel)
97. | vidange
98. | vide
99. | pompe de refroidissement

Dans le compartiment intérieur

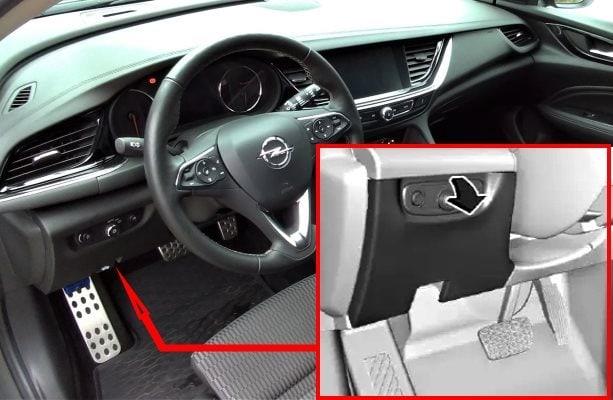

Le boîtier de fusibles et de relais se trouve du côté conducteur du tableau de bord, derrière le revêtement du tableau de bord.

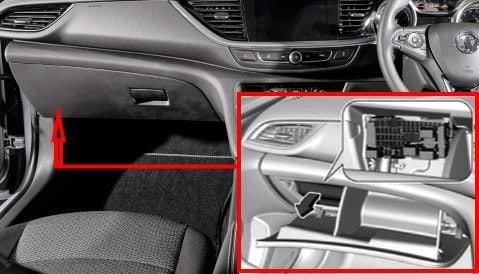

Sur les véhicules avec conduite à droite, l'unité se trouve derrière la boîte à gants, côté passager.

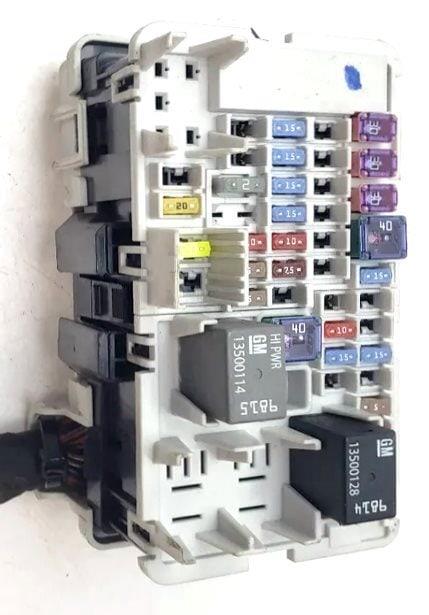

Vue générale.

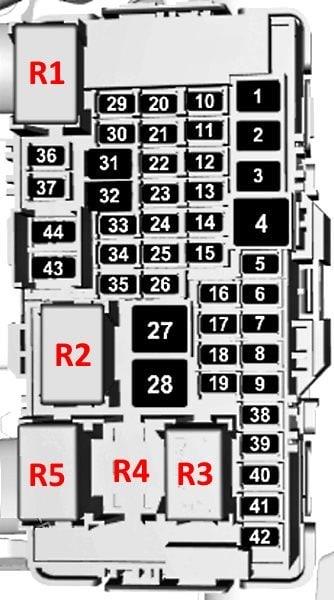

Schéma

n°. | Tableau des fusibles
1. | Vitre électrique gauche
2. | Vitre électrique droite
3. | Module de commande de la carrosserie
4. | Ventilateur de climatisation
5. | Module de commande de la carrosserie
6. | Détecteur de remorque
7. | jusqu'en 2020 : rabattement électrique des sièges arrière ; à partir de 2021 : phares à LED gauche
8. | Module de commande de la carrosserie
9. | Module de commande du moteur
10. | Écran de projection
11. | Capteurs Nox
12. | Capteurs Nox / capteur de suie
13. | jusqu'en 2020 : module UREA ; à partir de 2021 : module AdBlue
14. | Volant chauffant
15. | Module de commande de la boîte de vitesses
16. | Amplificateur audio
17. | jusqu'en 2020 : avertisseur d'alarme ; à partir de 2021 : phares à LED à droite
18. | Module de commande de la carrosserie
19. | jusqu'en 2018 : module UREA ; à partir de 2019 : module AdBlue
20. | Module de commande de la carrosserie
21. | Module de commande de la carrosserie
23. | antivol de direction électrique
24. | airbags
25. | prise de diagnostic
26. | prise allume-cigare dans le coffre
27. | jusqu'en 2020 : EBCM (Electronic Brake Control Module) ; à partir de 2021 : système ABS
28. | équipement spécial (police ou taxi)
29. | à partir de 2021 : fusible de pompe à essence
30. | à partir de 2021 : fusible de pompe à essence
31. | commandes au volant
32. | Serrure de contact
33. | commande de climatisation
34. | module de passerelle central
35. | connexion AUX/USB
36. | chargement sans fil
37. | essuie-glace arrière
38. | jusqu'en 2020 : système OnStar ; à partir de 2021 : appels d'urgence
39. | affichage d'informations
40. | système d'aide au stationnement
41. | console supérieure
42. | système radio/infotainment
43. | à partir de 2021 : systèmes pour véhicules de police
44. | à partir de 2021 : prise pour allume-cigare
no. | Tableau des relais
R1. | Non enclenché
R2. | Relais auxiliaire
R3. | Non enclenché
R4. | Non enclenché
R5. | Logistique

Dans le coffre à bagages

Cette unité a été installée dans les véhicules des années modèles 2021 et 2022.

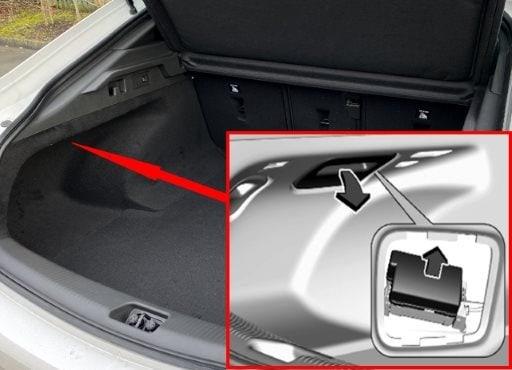

Il est situé sur le côté gauche du compartiment à bagages.

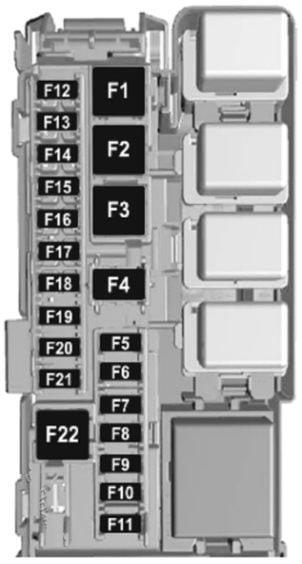

Plan

n°. | affectation
1. | vide
2. | vide
3. | module d'interface de remorque
4. | vide
5. | capteur d'ouverture sans clé de la porte du coffre
6. | vide
7. | vide
8. | commande électrique du hayon
9. | vide
10. | vide
11. | prise de remorque
12. | siège chauffant avant gauche
13. | siège chauffant avant droit
14. | vide
15. | siège chauffant arrière 1
16. | siège chauffant arrière 2
17. | vide
18. | prise de remorque
19. | vide
20. | vide
21. | vide
22. | commande électrique du hayon
