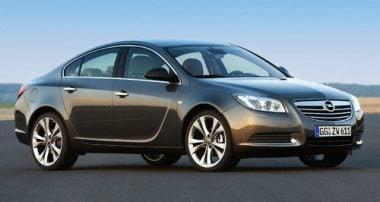

L'Opel Insignia, berline familiale qui succède au modèle Vectra, est produite depuis novembre 2008. Elle est commercialisée sous la marque Vauxhall au Royaume-Uni, et sous le nom de Buick Regal en Amérique du Nord ainsi qu'en Chine. Dans cet article, nous détaillons l'affectation des fusibles et des relais de l'Opel Insignia A (première génération) pour les millésimes 2008 à 2015.
Vous trouverez ci-dessous l'emplacement, la description et les illustrations des platines porte-fusibles. Les mentions « Allume-cigare » et « Pompe à carburant » sont mises en évidence en caractères gras.
Dans le coffre

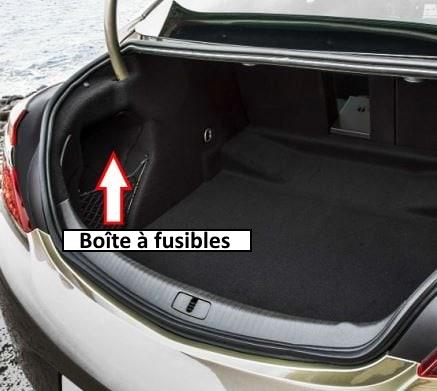

La platine de fusibles est située sur le côté gauche, derrière la garniture latérale.

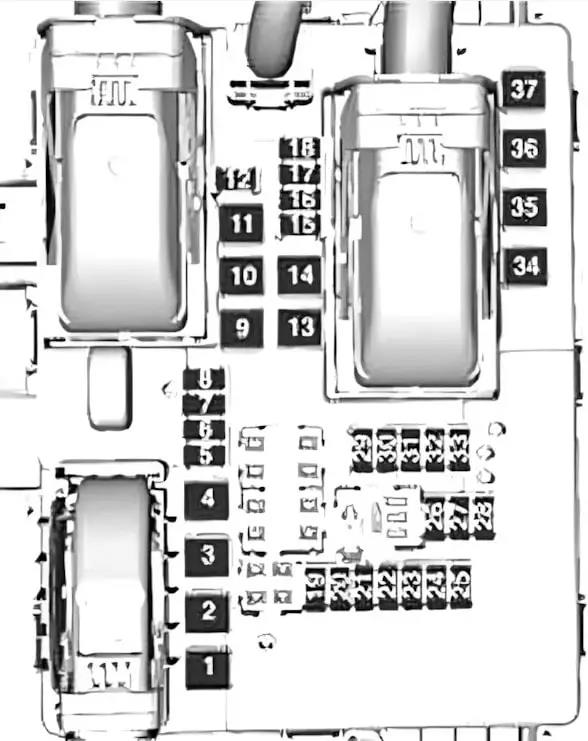

Vue d'ensemble.
Schéma d'affectation
N° | Affectation | Calibre (A)
1. | Verrouillage centralisé, hayon motorisé | 30A
2. | Chauffage, ventilation et climatisation (CVC) | 40A
3. | Faisceau électrique d'attelage | 40A
4. | Emplacement libre
5. | Faisceau électrique d'attelage | 30A
6. | Alimentation de secours
7. | Emplacement libre
8. | Faisceau électrique d'attelage | 30A
9. | Emplacement libre
10. | Réchauffeur de liquide de refroidissement | 30A
11. | Sièges avant à réglage électrique | 30A
12. | Réglage électrique du siège | 10A
13. | Correcteur d'assiette des phares, suspension à correcteur d'assiette
14. | Rétroviseurs électriques
15. | Emplacement libre
16. | Emplacement libre
17. | Sièges chauffants
18. | Motorisation du hayon (coffre) | 20A
19. | Store pare-soleil de lunette arrière
20. | Ventilation du siège conducteur
21. | Faisceau électrique d'attelage | 7,5A
22. | Store pare-soleil de lunette arrière | 15A
23. | Système d'alarme antivol | 5A
24. | Feux de position gauches
25. | Feux de position droits
26. | Éclairage extérieur, clignotants
27. | Éclairage extérieur, clignotants
28. | Emplacement libre
29. | Fusible de transport | 30A
30. | Fusible de transport | 30A
31. | Suspension active, commutation automatique des feux de route, régulateur de vitesse, reconnaissance des panneaux de signalisation, avertisseur de franchissement de ligne | 10A
32. | Aide au stationnement
33. | Calculateur de blocage de différentiel, transmission intégrale | 10A
34. | Toit ouvrant motorisé | 30A
35. | Verrouillage centralisé | 30A
36. | Sièges avant à réglage électrique
37. | Emplacement libre
Dans l'habitacle

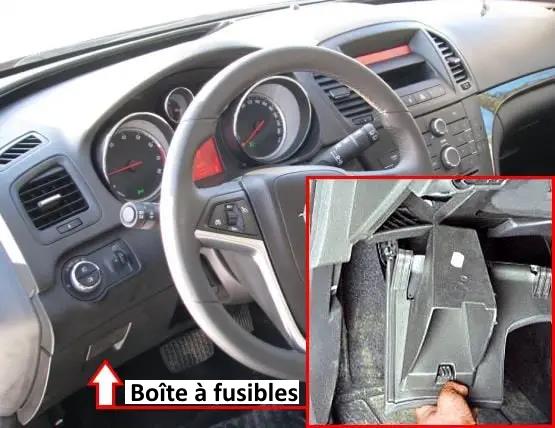

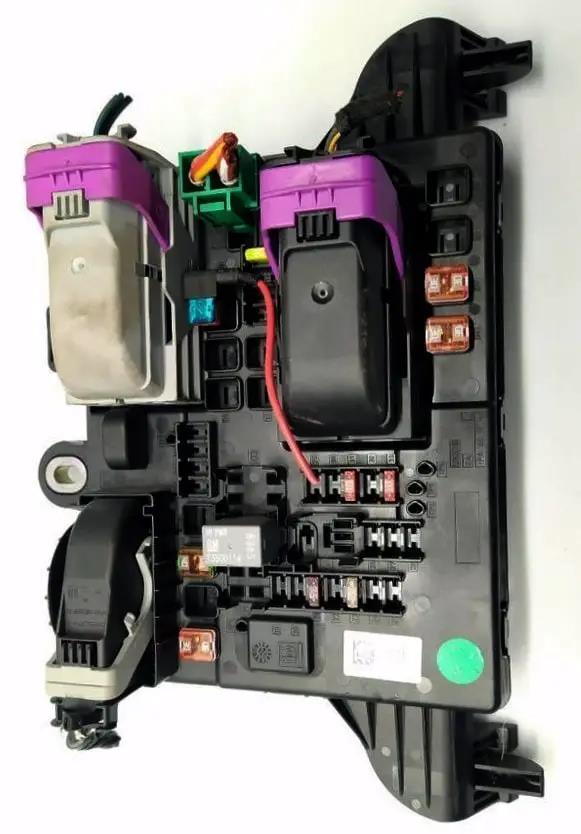

La platine de fusibles est située du côté conducteur, sous la planche de bord, derrière le vide-poches.

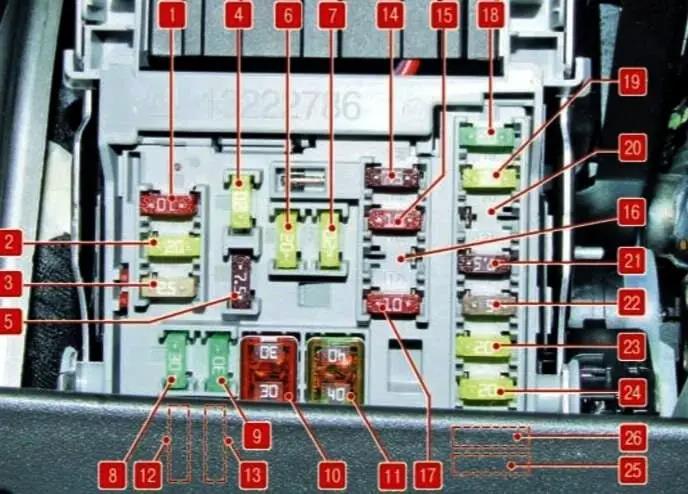

Cette photo est donnée à titre indicatif.
Schéma d'affectation
N° | Affectation | Calibre (A)
1. | A22 - Façade de l'autoradio / K33 - Écran de l'ordinateur de bord (DIC) | 10A
2. | Calculateur d'habitacle (BCM) K9, éclairage extérieur | 20A
3. | K9 - Calculateur d'habitacle (BCM) | 25A
4. | A11 - Autoradio, P5 - Calculateur d'avertisseur sonore | 20A
5. | A12 - Tuner radio numérique (DAB), K82 - Calculateur de téléphonie mobile, T11 - Interface multimédia | 7,5A
6. | Prise d'alimentation avant (fusible « Allume-cigare » Opel Insignia) | 20A
7. | Prise d'accessoires | 20A
8. | Phare gauche (feu de croisement, halogène) | 30A
9. | Phare droit (feu de croisement, halogène) | 30A
10. | Verrouillage des portes | 30A
11. | K8 - Variateur du motoventilateur d'habitacle. Chauffage, ventilation et climatisation (CVC) | 40A
12. | S64D - Commande de réglage du siège conducteur, S65D - Commande de réglage lombaire du siège conducteur | 25A
13. | Sièges avant à réglage électrique | 25A
14. | X84 - Prise de diagnostic (OBD) | 7,5A
15. | Calculateur des coussins gonflables (airbags) K36 | 7,5A
16. | Verrouillage centralisé | 10A
17. | Platine de commande de climatisation (CVC) | 10A
18. | KR104A - Relais d'alimentation logistique 1 | 30A
19. | Feux stop, éclairage | 20A
20. | K85 - Capteur d'occupation du siège passager | 5A
21. | P16 - Combiné d'instruments | 10A
22. | S39 - Contacteur de démarrage | 5A
23. | Calculateur d'habitacle (BCM) K9 | 20A
24. | Calculateur d'habitacle (BCM) K9 | 20A
25. | Verrou de colonne de direction | 20A
26. | Prise d'alimentation pour accessoires | 20A
Tutoriel vidéo détaillant l'accès à la platine de distribution électrique.
Dans le compartiment moteur
Ce compartiment abrite deux boîtiers dédiés à la protection des circuits électriques du véhicule.
Boîte à fusibles

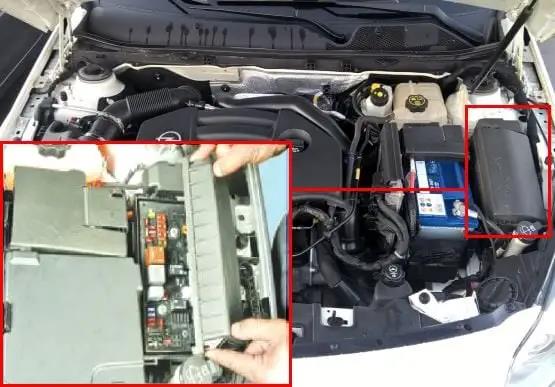

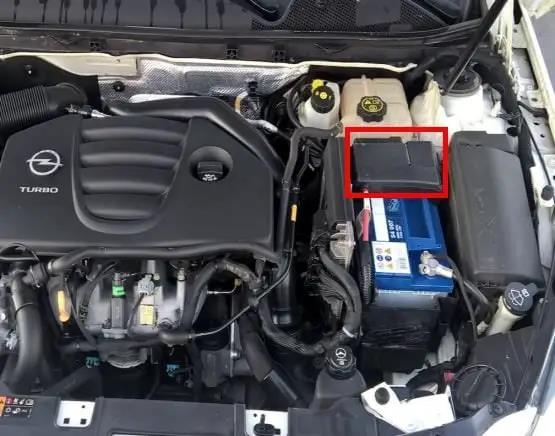

Cette platine est située à proximité de la batterie, sur le côté gauche, et est protégée par un couvercle en plastique.

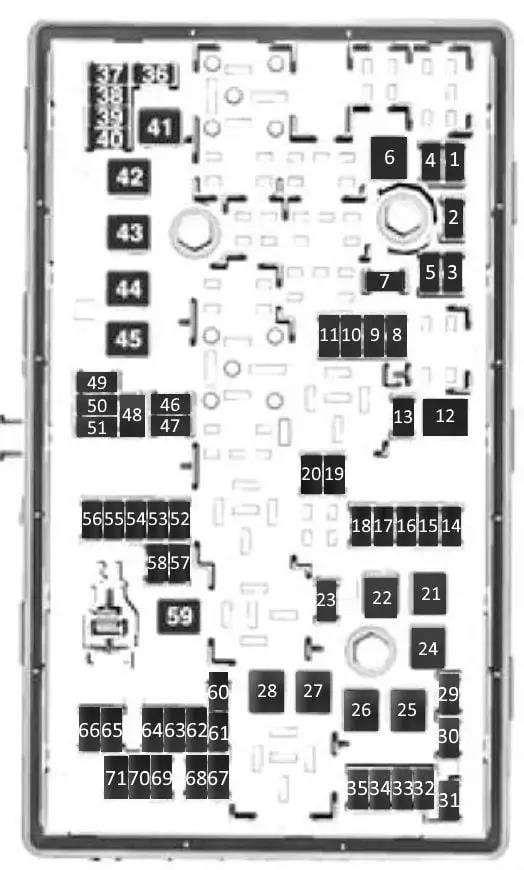

Schéma d'implantation
N° | Affectation | Calibre (A)
1. | Calculateur de boîte de vitesses automatique | 5A
2. | Calculateur de gestion moteur (ECU) | 15A
3. | Emplacement libre
4. | Emplacement libre
5. | Contact, calculateur de boîte de vitesses, calculateur de gestion moteur | 15A
6. | Essuie-glaces avant | 30A
7. | Emplacement libre
8, 9. | Gestion moteur, injection de carburant, système d'allumage | 15A
10. | Calculateur de gestion moteur (ECU) | 15 / 20A
11. | Gestion moteur | 10A
12. | Solénoïde de démarreur | 30A
13. | Réchauffeur de sonde Lambda | 7,5A
14. | Éclairage extérieur | 15A
15. | Essuie-glace de lunette arrière | 20A
16. | Gestion moteur | 7,5A
17. | Contact, coussins gonflables (airbags) | 5A
18. | Éclairage adaptatif (AFL) | 15A
19. | Éclairage adaptatif (AFL) | 15A
20. | Module de jauge/pompe à carburant | 20A
21. | Lève-vitres électriques | 30A
22. | Bloc hydraulique ABS/ESP | 30A
23. | Direction assistée électrique | 10A
24. | Lève-vitres électriques | 30A
25. | Prises d'accessoires | 30A
26. | Bloc hydraulique ABS/ESP | 60A
27. | Frein de stationnement électrique | 30A
28. | Dégivrage de lunette arrière | 40A
29. | Siège gauche motorisé | 15A
30. | Siège droit motorisé | 15A
31. | Embrayage électromagnétique du compresseur de climatisation | 10A
32. | Calculateur multifonction | 20A
33. | Sièges avant chauffants | 25A
34. | Commande de toit ouvrant | 25A
35. | Amplificateur audio | 30A
36. | Emplacement libre
37. | Feu de route droit | 10A
38. | Feu de route gauche | 10A
39. | Emplacement libre
40. | Pompe à eau électrique
41. | Pompe à vide électrique | 30A
42. | Motoventilateur de refroidissement | 60A
43. | Emplacement libre
44. | Pompe de lave-phares | 25A
45. | Motoventilateur de refroidissement | 60A
46. | Motoventilateur de refroidissement | 10A
47. | Gestion moteur | 10A
48. | Projecteurs antibrouillard | 15A
49. | Lampe de feu de croisement droit | 15A
50. | Lampe de feu de croisement gauche | 15A
51. | Avertisseur sonore | 15A
52. | Combiné d'instruments, signaux | 5A
53. | Borne 15 (Contact) / Bobines d'allumage | 10A
54. | Commande d'éclairage | 5A
55. | Lève-vitres électriques et rétroviseurs rabattables | 7,5A
56. | Pompe de lave-glace | 15A
57. | Verrou de colonne de direction | 15A
58. | Emplacement libre
59. | Réchauffeur de gazole
60. | Réglage électrique des rétroviseurs | 7,5A
61. | Réglage électrique des rétroviseurs | 7,5A
62. | Électrovanne de purge canister | 10A
63. | Capteur de bris de glace / Dégivrage de lunette arrière | 7,5A
64. | Éclairage adaptatif (AFL) | 5A
65. | Sirène d'alarme | 7,5A
66. | Pompe de lave-glace arrière | 15A
67. | Pompe à carburant | 20A
68. | Emplacement libre
69. | Calculateur multifonction | 5A
70. | Capteur de pluie et de luminosité | 5A
71. | Alimentation du calculateur d'habitacle (BCM)

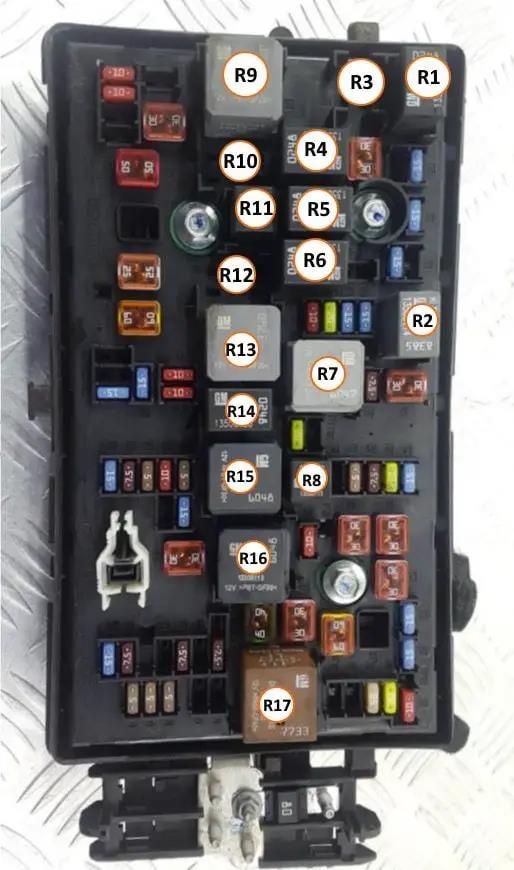

Affectation des relais
N° | Description
R1. | Relais d'embrayage du compresseur de climatisation
R2. | Relais de démarreur
R3-R6. | Emplacement libre
R7. | Relais de gestion moteur
R8. | Relais de pompe à carburant
R9. | Emplacement libre
R10. | Emplacement libre
R11. | Relais de lave-phares
R12-R14. | Emplacement libre
R15. | Relais principal d'allumage (Borne 15)
R16. | Relais de pompe à air secondaire
R17. | Relais de dégivrage de lunette arrière
Fusibles de puissance

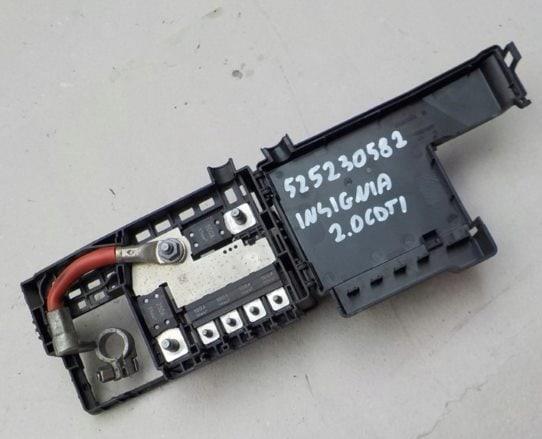

Ces maxi-fusibles sont intégrés au boîtier situé sur la batterie.

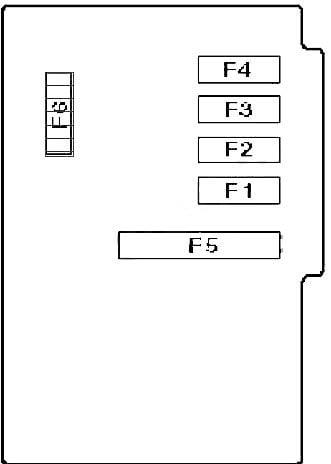

Vue d'ensemble.
Schéma d'affectation
N° | Fonction | Calibre (A)
F1, F2. | Alimentation de la platine de l'habitacle | 100A
F3, F4. | Alimentation de la platine du coffre | 100A
F5. | Alternateur / Démarreur | 250A
F6. | Alternateur / Démarreur | 250A / 300A / 500A
Tout l'équipement électrique

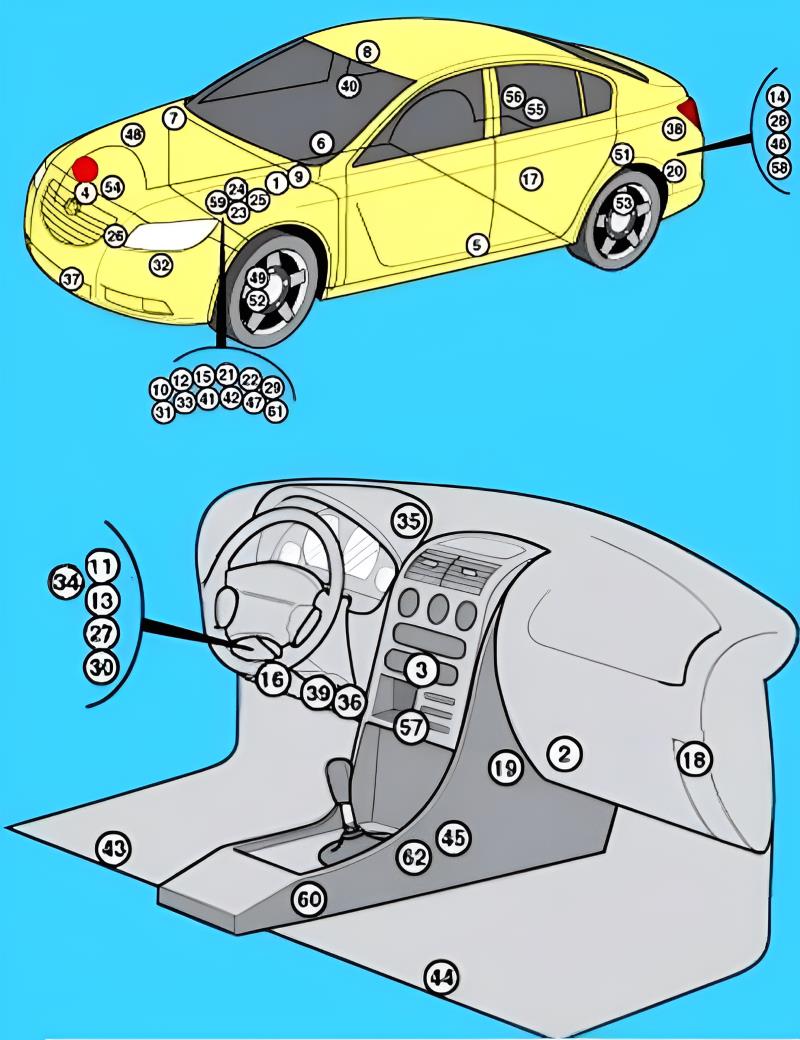

Implantation générale des composants électriques.
N° | Composant
1. Bloc hydraulique ABS
2. Variateur du motoventilateur de CVC - à proximité du motoventilateur d'habitacle
3. Platine de commande CVC - derrière le panneau de commande de climatisation
4. Capteur de collision (SRS)
5. Capteur de collision latérale, gauche
6. Capteur de collision latérale, droit
7. Avertisseur sonore d'alarme
8. Capteurs volumétriques d'alarme (avec réglage de sensibilité) - sur le plafonnier
9. Sirène d'alarme auto-alimentée
10. Relais d'alarme - intégré à la platine de fusibles/relais du compartiment moteur
11. Relais d'alimentation pour aménagements spéciaux - dans la platine de fusibles/relais de l'habitacle
12. Batterie 12V
13. Relais de déverrouillage du coffre - intégré à la platine de fusibles/relais sous la planche de bord
14. Relais de verrouillage de la trappe à carburant - intégré à la platine de fusibles/relais dans le coffre
15. Relais de verrouillage centralisé (porte conducteur) - intégré à la platine de fusibles/relais du compartiment moteur 1
16. Prise de diagnostic (OBD)
17. Calculateur de différentiel autobloquant - sur le pont arrière
18. Tuner radio (DAB) - derrière la garniture de coffre
19. Radiateur électrique d'appoint (CTP) - sur le bloc CVC
20. Calculateur de frein de stationnement électrique (FSE) - derrière le passage de roue
21. Calculateur de gestion moteur (ECU) - près de la batterie
22. Relais de projecteurs antibrouillard - intégré à la platine de fusibles/relais du compartiment moteur 1
23. Platine de fusibles principale, compartiment moteur 1
24. Boîtier de fusibles de puissance (sur la batterie)
25. Platine de fusibles annexe 3 - près de la batterie
26. Platine de fusibles annexe 4 - près du motoventilateur de refroidissement
27. Platine de fusibles/relais, habitacle - derrière la planche de bord, côté gauche
28. Platine de fusibles/relais, coffre - derrière la garniture latérale
29. Boîtier de préchauffage - à côté de la batterie
30. Calculateur d'éclairage - derrière la planche de bord
31. Relais de feux de route - intégré à la platine de fusibles/relais du compartiment moteur 1
32. Avertisseur sonore - derrière le bouclier avant
33. Relais d'avertisseur sonore - intégré à la platine de fusibles/relais du compartiment moteur 1
34. Relais d'alimentation (Borne 15) 1 - dans la platine de fusibles/relais sous la planche de bord
35. Module de réception d'accès mains libres (Keyless) - derrière le combiné d'instruments
36. Calculateur d'habitacle (BCM) - fonctions : Système d'alarme antivol, avertisseur sonore, verrouillage centralisé, régulateur de vitesse, réseau multiplexé CAN, lève-vitres électriques, gestion de la charge électrique, éclairage extérieur, lave-phares/essuie-glaces, combiné d'instruments, éclairage intérieur, télédéverrouillage (accès sans clé), essuie-glace/lave-glace arrière, système d'antidémarrage, toit ouvrant motorisé, système de surveillance de la pression des pneus (TPMS)
37. Capteur de température extérieure
38. Calculateur d'aide au stationnement - derrière la garniture du coffre
39. Calculateur de direction assistée électrique - derrière la planche de bord
40. Capteur de pluie et de luminosité - en haut au centre du pare-brise
41. Relais de pompe de lave-glace arrière - intégré à la platine de fusibles/relais du compartiment moteur 1
42. Relais d'essuie-glace arrière - intégré à la platine de fusibles/relais du compartiment moteur 1
43. Calculateur de siège chauffant, avant gauche - sous le siège
44. Calculateur de siège chauffant, avant droit - sous le siège
45. Calculateur d'airbags (SRS) - sous la console centrale
46. Calculateur de suspension pilotée - derrière la garniture
47. Capteur d'accélération de caisse 1 - sur la jambe de force
48. Capteur d'accélération de caisse 2 - sur la jambe de force
49. Capteur d'accélération de caisse 3 - sur la suspension
50. Capteur d'accélération de caisse 4 - sur la suspension
51. Capteur d'accélération de caisse 5 - sous le plancher du coffre
52. Capteur d'assiette (gauche) - sur la suspension
53. Capteur d'assiette (gauche) - sur la suspension
54. Capteur d'assiette (droit) - sur la suspension
55. Module de gestion du hayon motorisé (Break) - derrière la garniture de hayon
56. Module de gestion du hayon motorisé (Berline) - derrière la garniture de hayon
57. Calculateur de téléphonie Bluetooth
58. Module de gestion d'attelage - derrière la garniture latérale
59. Calculateur de boîte de vitesses automatique - sur la boîte de vitesses
60. Convertisseur de tension (Inverter) - sous la console centrale
61. Relais de pompe de lave-glace - intégré à la platine du compartiment moteur 1
62. Capteur de lacet et d'accélération transversale (ESP) - sous la console centrale
