La Corsa est une citadine allemande produite depuis 1982. La sixième génération (Corsa F) a été lancée en 2019 sous la forme d'une berline bicorps à 5 portes. Cet article présente en détail l'affectation des fusibles et des relais de l'Opel Corsa F (plateforme CMP ; nom de code G2J0). Années de production : 2019, 2020, 2021, 2022, 2023, 2024.
Vous trouverez ci-dessous les emplacements, les descriptions et les illustrations des boîtiers de fusibles. Les lignes concernant l'« Allume-cigare » et la « Pompe à carburant » sont indiquées en gras.
Dans le compartiment moteur

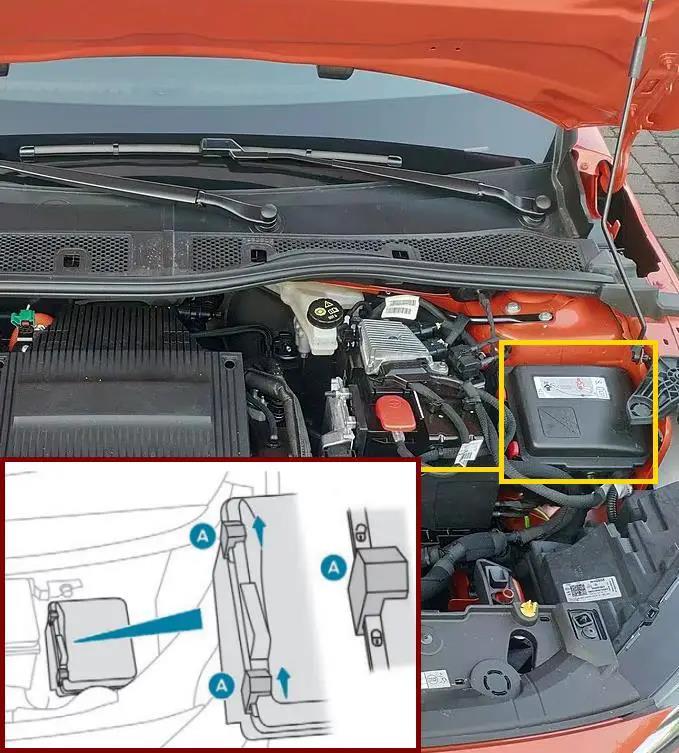

Le boîtier de fusibles se situe sur le côté gauche, à proximité immédiate de la batterie.

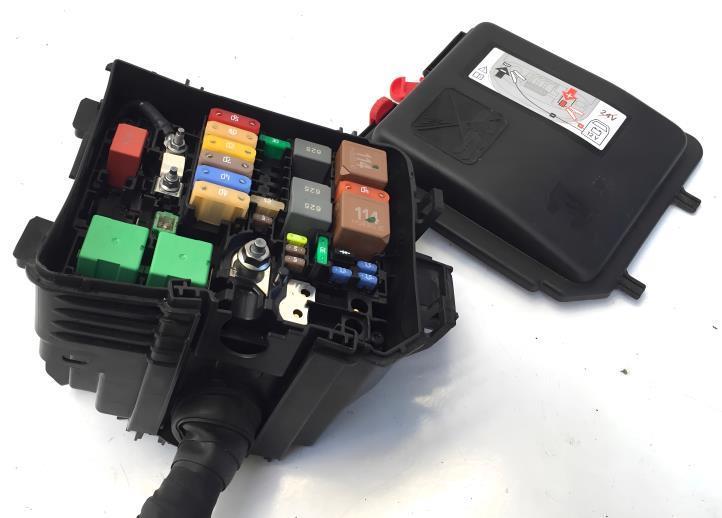

Vue générale.

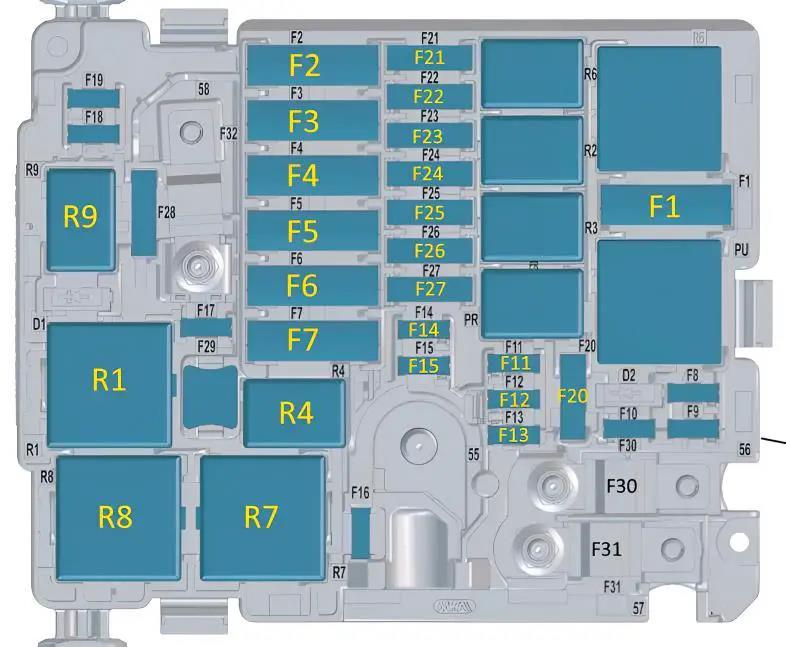

Schéma
N° | Affectation
R1. | Calculateur de gestion moteur / Motorisation Diesel Euro 6 (alimentation du module SCR)
R2. | Compresseur de climatisation / Pare-brise chauffant
R3. | Relais de démarreur / Chauffage additionnel
R4. | Projecteurs antibrouillard / Feux de circulation diurne
R5. | Relais de motoventilateur de climatisation
R6. | Relais de démarreur
R7. | Essuie-vitre avant
R8. | Essuie-vitre avant
R9. | Relais de projecteurs
F1. | Motoventilateur de climatisation
F2. | Bloc ABS/ESP
F3. | Boîtier de servitude habitacle 3
F4. | Calculateur ABS/ESP
F5. | Boîtier de Servitude Intelligent (BSI) (Indicateur de direction droit, feu de position avant droit, feu stop droit, feu de recul gauche, projecteur antibrouillard droit) ; lunette arrière chauffante 20 A
F6. | Commande du groupe motoventilateur (GMV) bi-vitesse ; Boîte de vitesses automatique (BVA AxN8 / BVA Ax6III) (moteurs thermiques) 20 A
F7. | Boîtier de Servitude Intelligent (BSI)
F8. | Gestion moteur et pompe à carburant (fusible de pompe à essence)
F9. | Pompe de gavage pilotée (DW10F), électrovannes d'admission et d'échappement - Thermostat piloté - Électrovanne de pompe à huile (purge canister - électrovanne électrique - débitmètre d'air - sondes lambda (EP6FADTX) - pompe à eau débrayable, électrovanne électrique (EP6FDT))
F10. | Calculateur de gestion moteur - Électrovanne de pompe diesel - Électrovanne de régulation de pression de suralimentation (DV5R et DW10F) - Thermostat piloté (DV5R) - Réchauffeur de purge - Électrovannes de distribution variable d'admission et d'échappement (EP6FADTX) - Purge canister - Sondes lambda (EB2ADTS)
F11. | Calculateur de gestion moteur
F12. | Prise de diagnostic
F13. | Boîtier de Servitude Intelligent (BSI)
F14. | Boîtier de charge de batterie (BECM)
F15. | Boîtier de servitude remorque / Véhicules électriques : prise de maintenance électronique
F16. | Projecteurs antibrouillard et feux de circulation diurne 10 A
F17. | Diagnostic relais groupe motopropulseur (GMP) / Boîtier de Commutateurs Batterie (BFRM) - Calculateur de gestion moteur - Sonde NOx inférieure (injecteurs DV5R et DW10)
F18. | Projecteur droit - Feux de route
F19. | Projecteur gauche - Feux de route
F20. | Calculateur de gestion moteur / Pompe d'assistance (pour EP6FDT) - Bobines d'allumage (EB2ADTS et EP6FADTX)
F21. | Démarreur
F22. | Réserve / Équipement Taxi
F23. | Démarreur / Alternateur / Convertisseur DC-DC
F24. | Faisceau remorque
F25. | Boîtier de servitude habitacle 3
F26. | Calculateur de boîte de vitesses / Véhicules électriques : gestion de la motorisation (moteur électrique et onduleur)
F27. | Boîtier de Servitude Intelligent (BSI) (Feu de croisement droit - Feu de recul droit - Projecteur antibrouillard gauche - Feu de position arrière gauche - Troisième feu stop central)
F28. | Alimentation de la pompe à urée et réchauffeur de ligne d'urée (UCE ou DV5R) - Sonde NOx (DW10F) - Calculateur de gestion moteur (EP6FADTX) (système BlueInjection / AdBlue)
F29. | Essuie-vitre avant
F30. | Calculateur de préchauffage
F31. | Système de climatisation (chauffage et ventilation), pulseur d'air d'habitacle
F32. | Direction assistée, feu de croisement gauche - Éclairage d'intersection - Répétiteurs latéraux - Indicateurs de direction gauches - Feux de position avant gauche et arrière droit - Feu stop gauche - Éclaireurs de plaque d'immatriculation.
Dans l'habitacle
Cette section présente les deux boîtiers chargés de la protection des circuits électriques de l'habitacle.

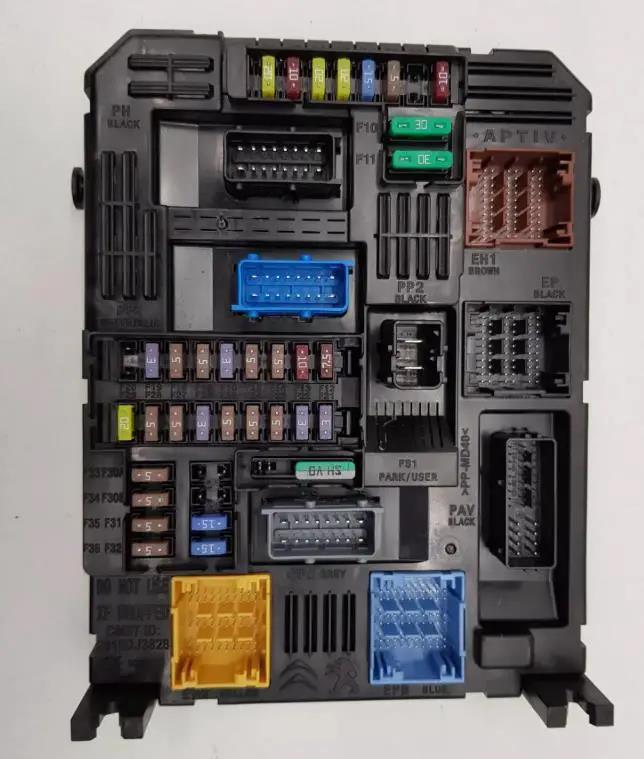

Boîte à fusibles principale
Elle se situe derrière la garniture du tableau de bord, sur le côté gauche. Pour y accéder, il est nécessaire de déclipser une partie de l'habillage.
Vue générale.

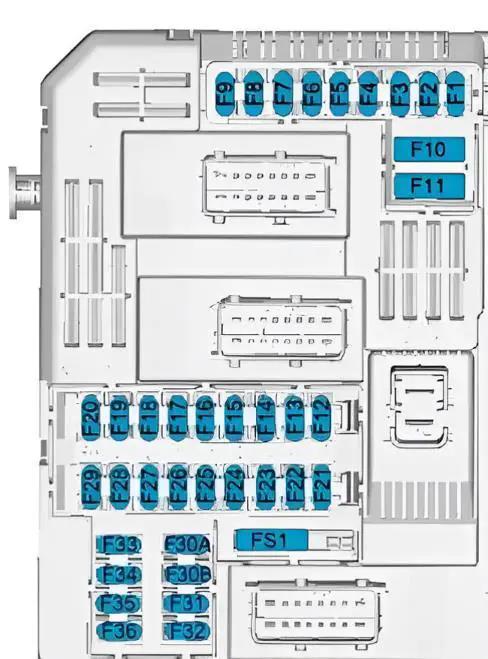

Schéma
N° | Affectation
F1. | Rétroviseur intérieur électrochrome / Direction assistée électrique / Radar anticollision / Système de post-traitement des gaz d'échappement Diesel
F3. | Chargeur de smartphone par induction
F4. | Avertisseur sonore
F5. | Pompe de lave-vitre (avant et arrière)
F6. | Pompe de lave-vitre (avant et arrière)
F7. | Prise accessoires arrière / Prise USB
F8. | Essuie-vitre arrière
F10. | Verrouillage centralisé des portes avant et arrière
F11. | Verrouillage centralisé des portes avant et arrière
F12. | Système Stop & Start / Prise de diagnostic / Calculateur de freinage
F13. | Système multimédia et d'infodivertissement / Climatisation
F14. | Sirène d'alarme antivol
F15. | Commande de réglage des projecteurs / Véhicules thermiques : disponible / Véhicules électriques : module de commutation électronique
F16. | Système Stop & Start / Calculateur de freinage
F17. | Combiné d'instruments (tableau de bord)
F18. | Aide au stationnement (radars de recul)
F19. | Verrou de colonne de direction électrique / Commandes au volant
F21. | Alarme antivol
F22. | Caméra de pare-brise / Capteur de pluie et de luminosité (allumage automatique des feux)
F23. | Témoin de non-bouclage des ceintures de sécurité
F24. | Calculateur de boîte de vitesses automatique / Aide au stationnement avancée / Caméra de vision panoramique (360°)
F25. | Calculateur d'airbags
F26. | Contrôle dynamique de stabilité (ESP)
F27. | Alarme antivol
F28. | Système OnStar ou Boîtier Télématique Autonome (BTA)
F29. | Système multimédia et d'infodivertissement
F31. | Allume-cigare Opel Corsa F / Prise 12 V
F34. | Lunette arrière chauffante / Pare-brise chauffant / Chargeur par induction
F35. | Libre (réserve)
F36. | Libre (réserve)
Boîte à fusibles supplémentaire

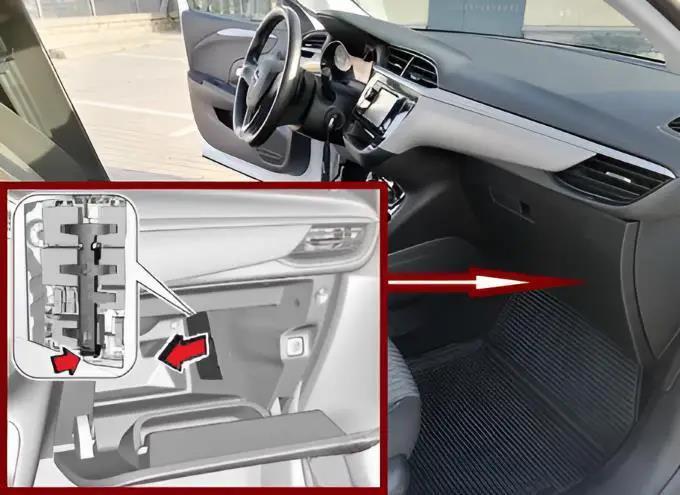

Elle est située derrière la boîte à gants.

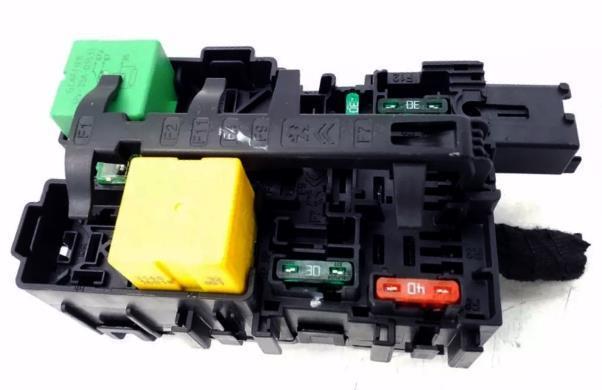

Vue générale.

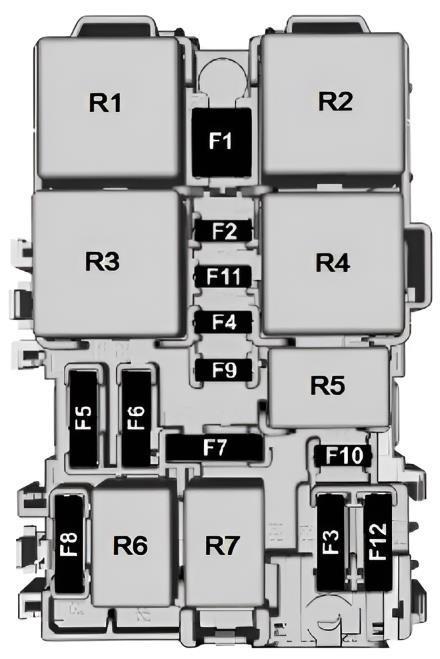

Schéma
N° | Affectation | Ampérage
R01. | Relais de sièges chauffants
R02. | Relais de lève-vitres électriques
R03. | Relais de lunette arrière chauffante
R04-R07. | Emplacements libres (réserve)
F1. | Lunette arrière chauffante | 40 A
F2. | Rétroviseurs extérieurs dégivrants | 10 A
F3. | Lève-vitres avant | 30 A
F4. | Rétroviseurs extérieurs rabattables électriquement / Réglage des rétroviseurs | 10 A / 15 A
F5. | Lève-vitres arrière | 30 A
F6. | Sièges chauffants
F7. | Libre (réserve)
F8. | Boîtier de fusibles (côté droit du tableau de bord)
F9. | Libre (réserve)
F10. | Sièges chauffants avant | 20 A
F11. | Fonction massage des sièges avant | 20 A
F12. | Libre (réserve)
