Le lancement de l'Opel Corsa D a eu lieu en juillet 2006. Ce véhicule partage sa plateforme avec la Fiat Grande Punto, bien qu'il soit plus court de 31 mm. Il se décline également en une version utilitaire, baptisée Corsavan. En novembre 2010, le modèle a bénéficié d'un restylage. Dans ce manuel technique, nous détaillerons l'affectation des fusibles et des relais de l'Opel Corsa D (quatrième génération). Années de production : 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Ce document répertorie les emplacements, les descriptions et les illustrations des boîtiers à fusibles. Les éléments « Allume-cigare » et « Pompe à carburant » sont mis en évidence en caractères gras.
Dans l'habitacle

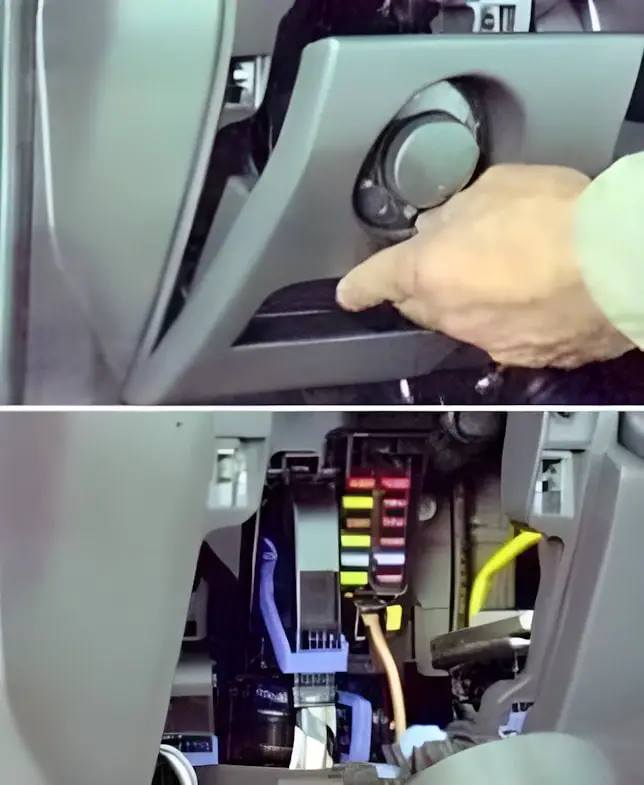

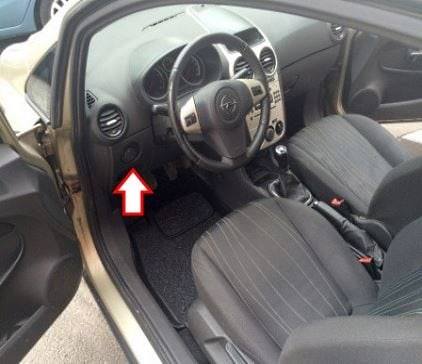

Le boîtier à fusibles se situe derrière la platine de commande d'éclairage extérieur.
Pour y accéder, il suffit de tirer la garniture vers le bas.

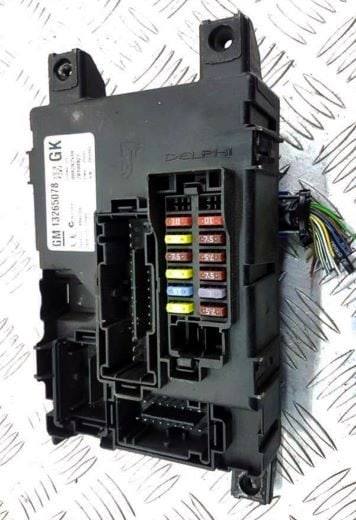

Exemple d'illustration.

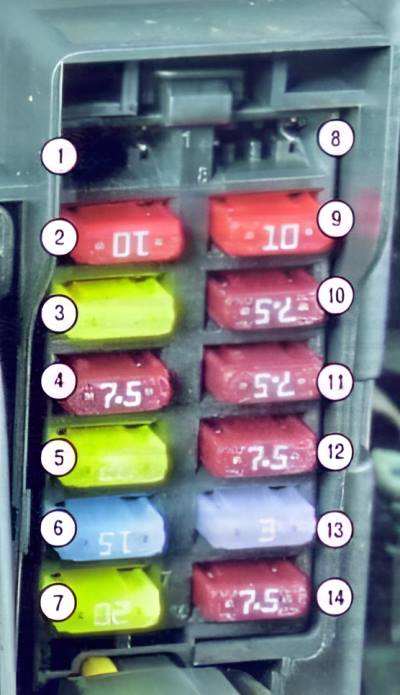

Schéma d'affectation
N° | Affectation | Intensité (A)
1. | Non utilisé
2. | Combiné d'instruments, afficheur d'informations | 10A
3. | Autoradio | 20A
4. | Contacteur de démarrage (Neiman) | 7,5A
5. | Essuie-glaces avant | 20A
6. | Verrouillage centralisé du hayon | 15A
7. | Verrouillage centralisé des portes latérales | 20A
8. | Non utilisé
9. | Éclairage d'habitacle | 10A
10. | Direction assistée électrique (EPS) | 7,5A
11. | Boîtier de servitude d'éclairage, contacteur de feux stop, capteur de pédale d'embrayage | 7,5A
12. | ABS, contacteur de feux stop | 7,5A
13. | Volant chauffant | 30A
14. | Porte-vélos intégré (FlexFix), aide au stationnement, capteur de pluie, rétroviseur intérieur électrochrome, platine de commutation (console centrale) | 7,5A
Tutoriel vidéo illustrant l'accès à la platine de fusibles.
Dans le compartiment moteur

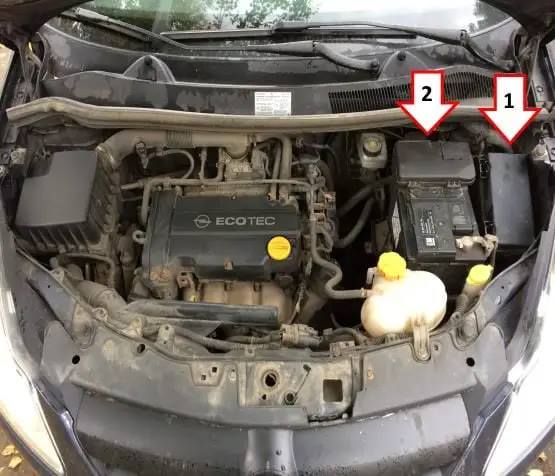

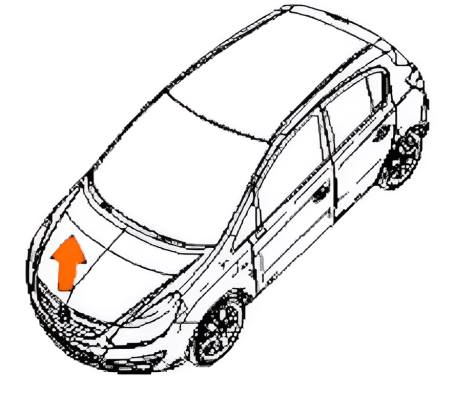

Dans le compartiment moteur, à proximité de la batterie, se situent le boîtier principal (1) et le boîtier d'alimentation (2). Ils sont repérés par des flèches sur l'illustration ci-dessus.
Boîte à fusibles principale
La configuration varie selon l'année de production du véhicule.
Tutoriel vidéo illustrant l'accès à la platine de fusibles.
TYPE 1
Véhicules produits à partir de 2008.

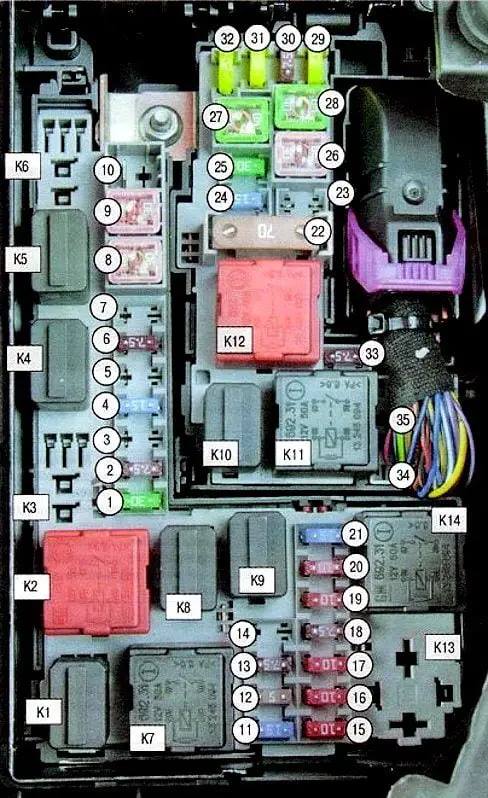

Aperçu général.
Schéma d'affectation
N° | Description | Intensité (A)
K1. | Avertisseur sonore (Klaxon)
K2. | Relais d'allumage (Borne « 15 »)
K3. | Relais de réchauffeur de filtre à carburant
K4. | Feux de route
K5. | Compresseur de climatisation
K6. | Projecteurs antibrouillard
K7. | Motoventilateur de refroidissement
K8. | Calculateur de gestion moteur (ECU)
K9. | Démarreur
K10. | Pompe à carburant
K11. | Relais d'allumage (Borne « 15 »)
K12. | Dégivrage de lunette arrière
K13. | Motoventilateur de refroidissement
K14. | Non utilisé
1. | Démarreur | 30A
2. | Climatisation | 7,5A
3. | Réchauffeur de filtre à gazole | 30A / 15A
4. | Avertisseur sonore (Klaxon) | 15A
5. | Boîte de vitesses robotisée Easytronic / Automatique | 15A
6. | Calculateur de gestion moteur | 7,5A
7. | Projecteurs antibrouillard | 15A
8. | Refroidissement moteur | 30A / 40A
9. | Refroidissement moteur | 30A / 40A / 60A
10. | Boîte de vitesses robotisée Easytronic | 30A / 60A
11. | Bougies de préchauffage, système d'allumage | 7,5A / 15A
12. | Platine de commande d'éclairage, correcteur d'assiette des phares, éclairage adaptatif (AFL) | 5A
13. | Chauffage, climatisation | 7,5A
14. | Boîte de vitesses robotisée Easytronic / Automatique | 5A
15. | Feu de route droit, éclairage adaptatif droit | 10A
16. | Feu de route gauche, éclairage adaptatif gauche | 10A
17. | Fusible principal | 10A
18. | Calculateur de gestion moteur (ECU) | 7,5A
19. | Coussins gonflables (Airbags) | 10A
20. | Fusible principal | 10A
21. | Fusible principal | 15A / 20A
22. | Boîtier de servitude intelligent (BCM) | 70A
23. | Compresseur (Kit anti-crevaison) | 20A
24. | Pompe à carburant | 15A
25. | Calculateur du système antiblocage des roues (ABS) | 30A
26. | Dégivrage de lunette arrière | 30A
27. | Groupe hydraulique ABS | 30A
28. | Pulseur d'air d'habitacle (Chauffage / Climatisation) | 30A
29. | Allume-cigare | 20A
30. | Climatisation | 7,5A
31. | Lève-vitre électrique gauche | 20A
32. | Lève-vitre électrique droit | 20A
33. | Rétroviseurs extérieurs dégivrants | 7,5A
34. | Non utilisé
35. | Non utilisé
TYPE 2
Modèles Corsa D produits jusqu'en 2008.

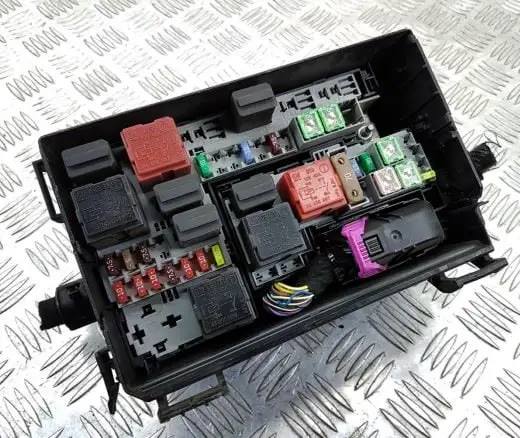

Aperçu général.
Schéma d'affectation
N° | Description | Intensité (A)
R1. | Relais d'embrayage de compresseur de climatisation
R2. | Relais de feux de route
R3. | Non utilisé
R4. | Relais d'avertisseur sonore
R5. | Relais de calculateur de gestion moteur (ECU)
R6. | Relais d'allumage (Borne « 15 »)
R7. | Relais de démarreur
R8. | Non utilisé
R9. | Non utilisé
R10. | Relais de pompe à carburant
R11. | Relais de projecteurs antibrouillard
R12. | Relais de réchauffeur de filtre à carburant
R13. | Relais de motoventilateur de refroidissement
R14. | Relais de motoventilateur de refroidissement
R15. | Relais de motoventilateur de refroidissement
R16. | Relais principal (Borne « 15 »)
R17. | Relais de dégivrage de lunette arrière
1. | Non utilisé
2. | Boîtier de correcteur d'assiette des phares | 10A
3. | Chauffage et climatisation | 7,5A
4. | Boîte de vitesses automatique et robotisée | 15A
5. | Coussins gonflables (Airbags) | 20A
6. | Climatisation | 7,5A
7. | Réglage des rétroviseurs extérieurs | 10A
8. | Bobine d'allumage, débitmètre d'air massique, boîtier de préchauffage, détecteur de présence d'eau dans le gazole | 15A
9. | Calculateur de gestion moteur | 7,5A
10. | Relais de démarreur | 30A
11. | Relais et fusible de pompe à carburant | 15A
12. | Système antiblocage des roues (ABS) | 30A
13. | Compresseur de climatisation | 10A
14. | Feu de route droit | 10A
15. | Feu de route gauche | 10A
16. | Non utilisé
17. | Pompe de lave-glace
18. | Relais d'avertisseur sonore | 15A
19. | Boîte de vitesses automatique | 15A
20. | Non utilisé
21. | Système Twinport, sonde lambda, vanne EGR, électrovanne de suralimentation, électrovanne de purge canister | 15A
22. | Calculateur de gestion moteur | 15A
23. | Relais de gestion moteur, calculateur moteur | 7,5A
24. | Commande de compresseur, Allume-cigare | 30A
25. | Lève-vitres électriques | 20A
26. | Relais de réchauffeur de filtre à carburant | 30A
27. | Lève-vitres électriques | 20A
28. | Relais de projecteurs antibrouillard | 15A
29. | Calculateur de gestion moteur, injecteurs (cylindres 1 à 4) | 20A
30. | Non utilisé
31. | Groupe hydraulique ABS | 40A
32. | Motoventilateur de refroidissement | 50A
33. | Motoventilateur de refroidissement | 60A
34. | Pulseur de climatisation | 40A
35. | Commande de boîte de vitesses manuelle / robotisée | 30A
36. | Dégivrage de lunette arrière | 30A
37. | Relais de climatisation, combiné d'instruments, compresseur | 60A

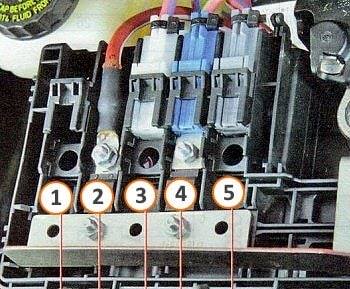

Boîte de fusibles de puissance
Ce boîtier est fixé directement sur la batterie.
Schéma d'affectation
N° | Affectation | Intensité (A)
1. | Alimentation de gestion moteur diesel | 80A
2. | Direction assistée électrique (EPS) | 80A
3. | Chauffage d'appoint (Webasto) | 60A
4. | Alimentation du boîtier de servitude arrière (coffre) | 50A
5. | Chauffage auxiliaire indépendant | 40A
Boîte à fusibles supplémentaire

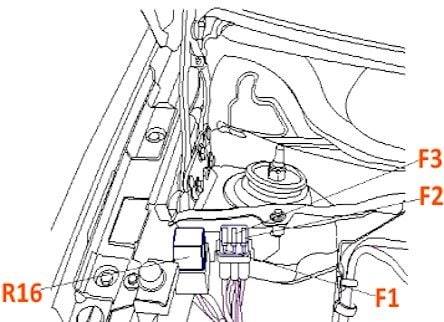

Il peut être situé sur le côté droit du compartiment moteur. Sa présence dépend du niveau d'équipement de votre véhicule.
Affectation :
R16 - Relais de motoventilateur ;
F1 - Climatisation ;
F2 / F3 - Système de chauffage.
Dans le coffre à bagages

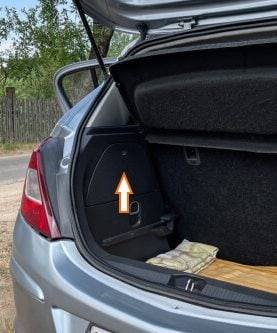

Ce boîtier est logé sur le flanc gauche du coffre.

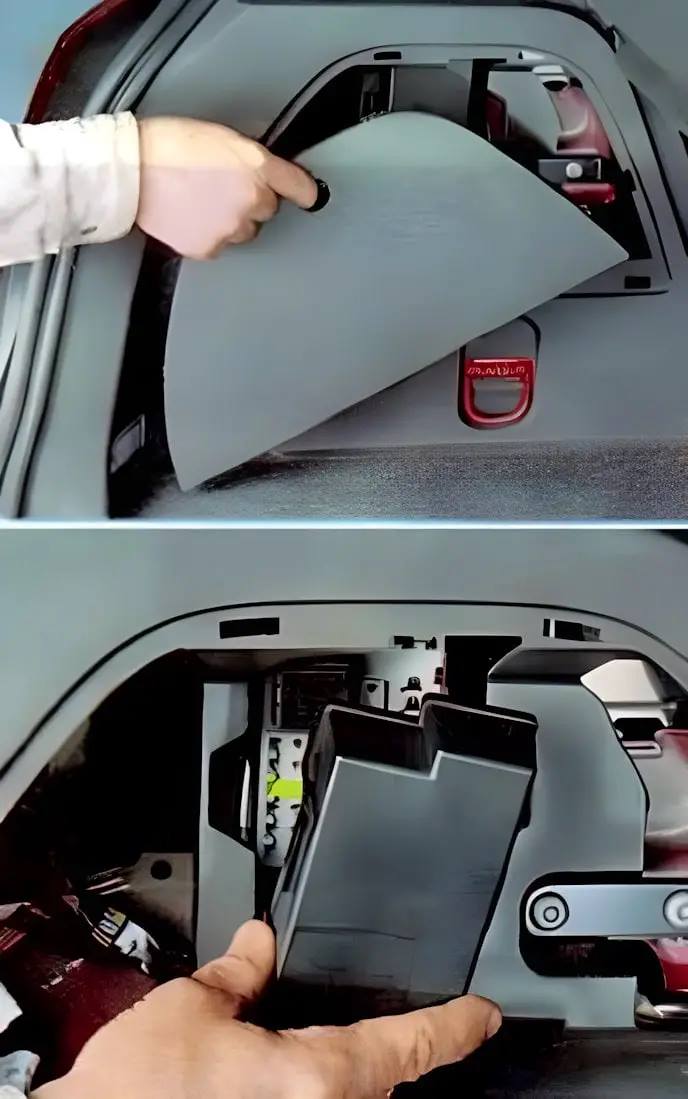

Pour accéder à la platine de fusibles, insérez vos doigts dans l'encoche de la garniture et tirez délicatement le cache pour le déposer.

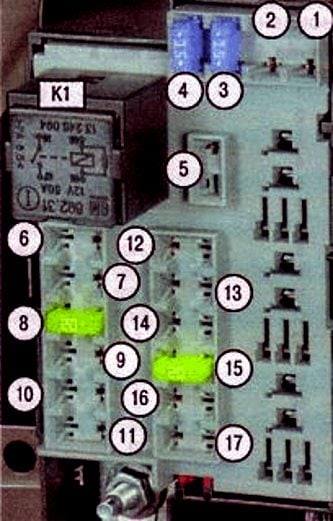

Schéma d'affectation
N° | Affectation | Intensité (A)
1. | Éclairage adaptatif (AFL) | 15A
2. | Non utilisé
3. | Siège chauffant gauche | 15A
4. | Siège chauffant droit | 15A
5. | Non utilisé
6. | Non utilisé
7. | Non utilisé
8. | Porte-vélos intégré (FlexFix), prise d'attelage remorque | 20A
9. | Non utilisé
10. | Non utilisé
11. | Non utilisé
12. | Non utilisé
13. | Non utilisé
14. | Non utilisé
15. | Porte-vélos intégré (FlexFix), prise d'attelage remorque | 20A
16. | Non utilisé
17. | Toit ouvrant électrique | 20A
K1. | Relais d'allumage (relais de décharge de contacteur de démarrage), Borne « 15a »
