Fusibles et relais Opel Combo D, 2012 - 2018

Le Combo est un camion léger allemand produit par General Motors depuis 1986. Il existe des versions cargo à trois portes et des versions passagers à cinq portes. La troisième génération est produite depuis décembre 2011 et est basée sur le Fiat Doblo. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Opel Combo D (quatrième génération) 2012, 2013, 2014, 2014, 2015, 2016, 2017, 2018 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. Nous allons également identifier séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Dans l'habitacle

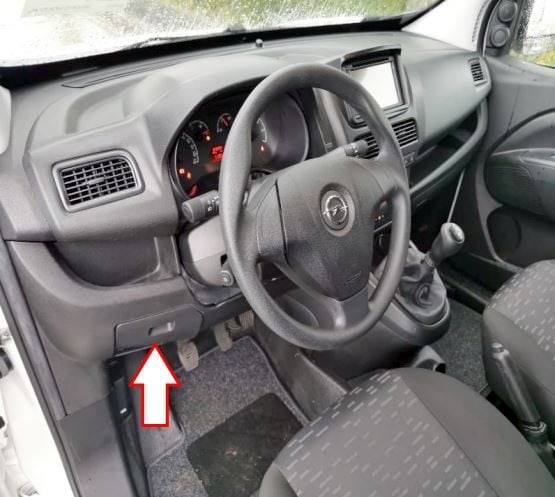

Le boîtier à fusibles se trouve du côté conducteur, en bas du tableau de bord, derrière un cache en plastique.

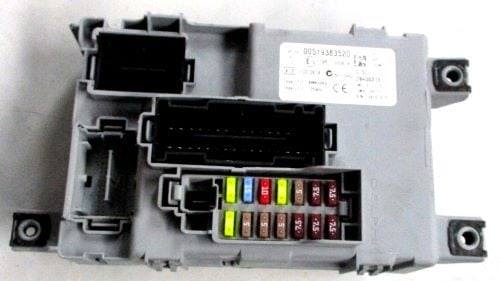

Vue générale.

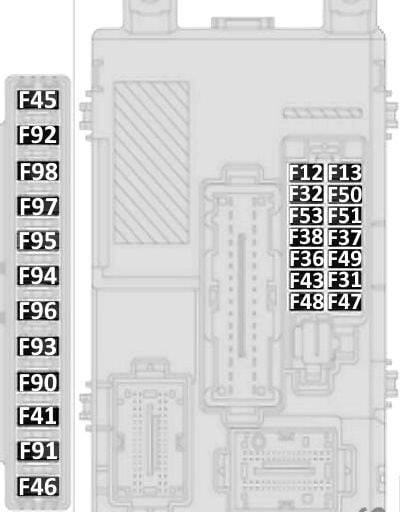

Schéma

N° | Affectation des fusibles | Ampères
F12. | Phare droit feu de croisement | 7,5A
F13. | réserve | 7,5A
F31. | réserve | 5A
F32. | Éclairage intérieur | 7,5A
F36. | Alimentation + batterie pour prise de diagnostic EOBD, panneau de commande de climatisation, alarme d'urgence, autoradio, calculateur Blue&MeTM, calculateur de système de contrôle de pression des pneus | 10A
F37. | réserve | 5A
F38. | réserve | 20A
F41. | Vide
F43. | pompe électrique de lavage essuie-glace arrière | 15A
F45. | vide
F46. | Vide
F47. | réserve | 20A
F48. | Lève-vitre de la porte du passager | 20A
F49. | Unité de commande multifonctionnelle | 5a
F50. | Système SRS | 7.5A
F51. | Alimentation électrique dans l'habitacle pour le commutateur de la pédale de frein, le commutateur de la pédale d'embrayage, le groupe de chauffage de l'habitacle, le calculateur Blue&MeTM, le système de câblage de la chaîne stéréo | 7,5A
F53. | Combiné d'instruments | 5A
F90. | Lève-vitres électriques | 20A
F91. | Vide
F92. | Vide
F93. | Lève-vitres électriques | 20A
F94. | Prises de courant pour appareils supplémentaires (arrière) | 15A
F95. | Fusible de l'allume-cigare de l Opel Combo D | 15A
F96. | Prises de courant des équipements supplémentaires | 15
F97. | Sièges chauffants | 10A
F98. | chauffage de siège | 10A

Dans le compartiment moteur

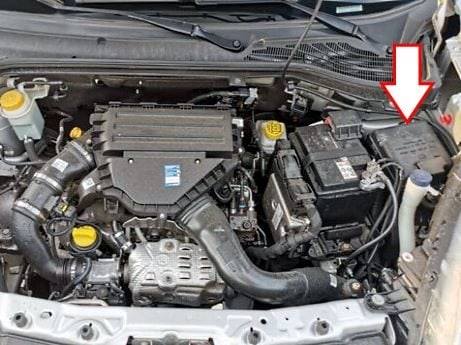

La boîte à fusibles se trouve sur le côté droit de la batterie.

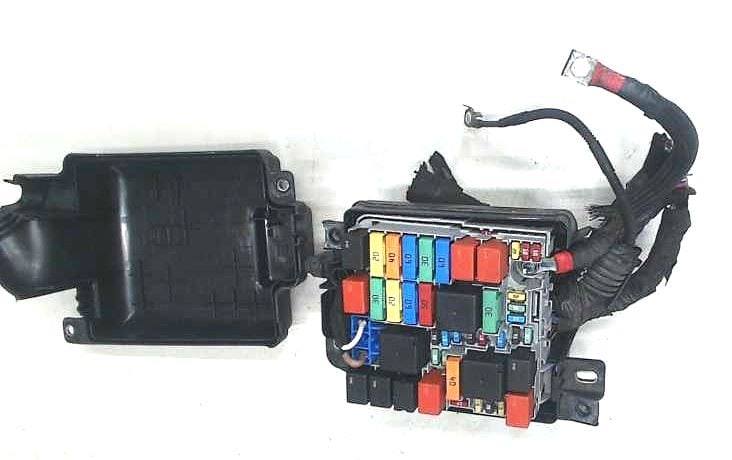

La photo est un exemple de réalisation.

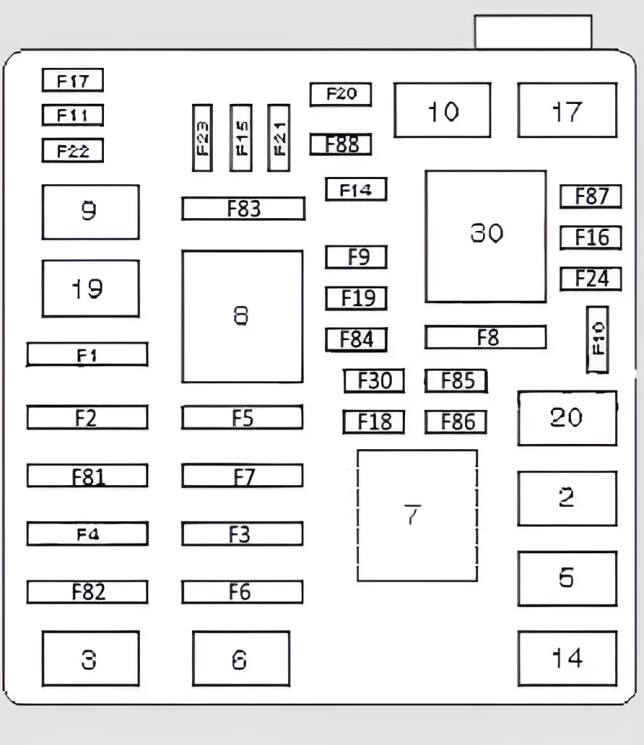

Plan

N° | Tableau des fusibles | Ampères
F1. | Moteur d'essuie-glace | 60A
F2. | Moteur électrique de lève-vitre | 20A / 30A
F3. | Interrupteur d'allumage | 20A
F4. | Système ABS/ESP | 40A
F5. | Réserve | 30A / 50A
F6. | Ventilateur de refroidissement | 30A
F7. | Ventilateur de refroidissement | 40A / 60A
F8. | Climatisation/chauffage | 40A
F9. | Verrouillage central | 10A
F10. | Avertisseur sonore | 10A
F11. | Gestion du moteur | 10A
F14. | Phare pour feux de route | 15A
F15. | Chauffage d'appoint | 30A
F16. | Gestion du moteur | 10A
F17. | Gestion du moteur | 10A
F18. | Gestion du moteur | 10A
F19. | compresseur de climatisation | 7,5A
F20. | Dégivrage de la lunette arrière | 30A
F21. | Module de carburant (pompe à essence) | 15A
F22. | Commande du moteur | 7,5A
F23. | Système ABS/ESP | 20A
F24. | système ABS/ESP | 5A
F30. | Phares antibrouillard | 15A
F81. | appareil de commande du préchauffage des bougies de préchauffage | 30A / 60A
F82. | Lève-vitre arrière côté passager (Doblo/Doblo Combi avec boîte automatique) | 20A / 50A
F83. | Pompe électrique de nettoyage des phares | 30A
F84. | réserve | 10A / 15A
F85. | Prise de courant intérieure, prise de courant arrière | 30A
F86. | Sièges chauffants | 30A
F87. | Capteur de niveau de charge de la batterie | 5A / 10A
F88. | Rétroviseurs extérieurs électriques | 7,5A
N° | Tableau des relais
2. | phares pour feux de route
3. | klaxon
5. | embrayage du compresseur de climatisation
8. | circuit auxiliaire d'allumage
9. | système de gestion du moteur
10. | module de carburant (relais de pompe à essence)
14. | feux de brouillard
19. | chauffage de la lunette arrière
