Fusibles et relais Opel Combo C, 2001 - 2011

Le Combo C a été présenté en 2001 au Salon de l'automobile de Francfort. La voiture était basée sur la plate-forme de l'Opel Corsa C. Par rapport à la génération précédente, le modèle fut doté de portes latérales coulissantes à l'arrière. Les versions commerciales de l'utilitaire conservaient les doubles portes arrière symétriques, tandis que la version Tour avait une seule porte arrière qui s'ouvrait vers le haut. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Opel Combo C (troisième génération) 2001, 2002, 2003, 2004, 2005, 2006, 2006, 2007, 2008, 2009, 2010 et 2011 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Dans le compartiment moteur

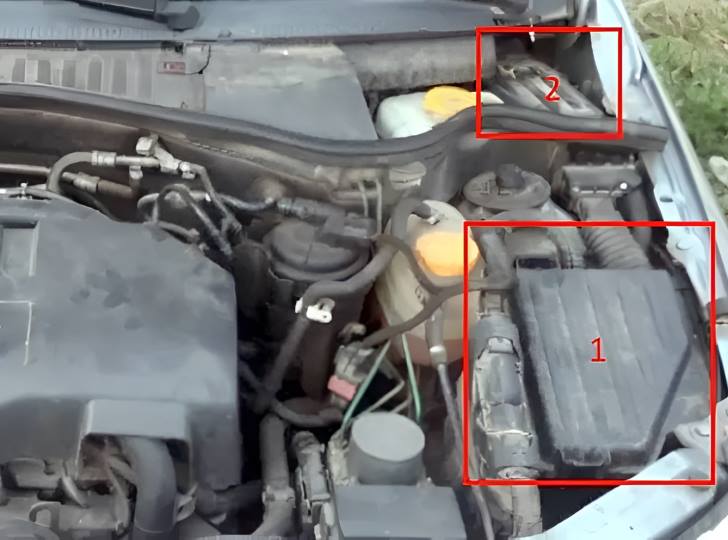

Sous le capot se trouvent deux blocs de montage : 1 - bloc principal, 2 - bloc supplémentaire. Les deux sont marqués sur la photo ci-dessus.

Boîte à fusibles principale

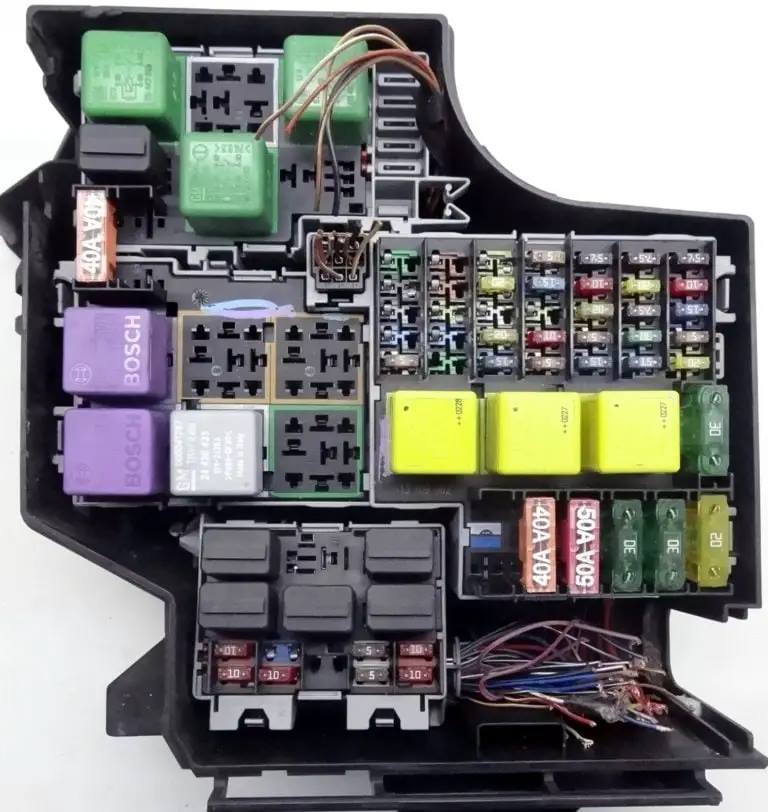

Vue générale.

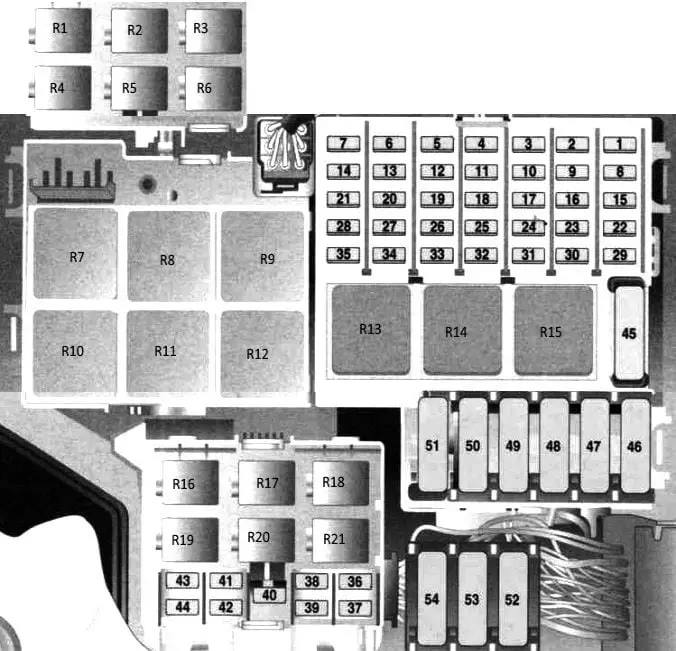

Schéma

No | Affectation des fusibles | Ampères
1. | Unité de commande multifonctionnelle | 7,5A
2. | Commande moteur | 7,5A
3. | Indicateur multifonctionnel, alarme d'urgence, klaxon, antidémarrage, combiné d'instruments | 7,5A
4. | Lampe d'éclairage de la plaque d'immatriculation | 5A
5. | Lève-vitres électriques | 20A
6. | BOÎTE DE VITESSES AUTOMATIQUE | 10A
7. | Lave-phares | 30A
8. | Démarreur | 10A
9. | Chauffage auxiliaire, gestion du moteur, relais de pompe à carburant (fusible de la pompe à essence) | 20A
10. | Avertisseur sonore | 10A
11. | Appareil de commande multifonctionnel | 15A
12. | Système audio, affichage multifonctionnel | 20A
13. | Système antivol | 10A
14. | Rétroviseurs extérieurs électriques | 7,5A
15. | Système de lavage du pare-brise | 10A
16. | Éclairage intérieur | 5A
17. | Unité de commande multifonctionnelle | 20A
18. | Toit ouvrant | 20A
19. | Système antivol | 5A
20. | Lève-vitres électriques | 20A
21. | Pièce de rechange
22. | Unité de commande multifonctionnelle | 5A
23. | Essuie-glace de pare-brise | 20A
24. | Antidémarrage, combiné d'instruments, éclairage intérieur, direction assistée, affichage multifonctionnel | 5A
25. | Feux de stop | 5A / 10A
26. | Fusible allume-cigare Opel Combo C | 20A / 25A
27. | Sièges chauffants | 15A
28. | Sièges chauffants | 15A
29. | Système de lavage de pare-brise | 20A
30. | Système de gestion du moteur - essence | 15A
31. | Climatisation | 15A
32. | Système de freinage (ABS), dégivrage de la lunette arrière | 5A
33. | Module de gestion moteur | 7,5A / 15A
34. | Chauffage du carburant (diesel) | 30A
35. | Système d'infodivertissement, vitres électriques, toit ouvrant | 5A
36. | Phare gauche - feux de croisement | 10A
37. | Phare droit - feux de croisement | 10A
38. | Feux de position avant gauche/feux de position arrière gauche | 5A
39. | Feux de position avant droit/feux de position arrière droit | 5A
40. | Feux de stop | 10A
41. | Feux antibrouillard | 15A
42. | Feux antibrouillard arrière | 10A
43. | Phare gauche - feu de route | 10A
44. | Phare droit - Feux de route | 10A
45. | Climatisation | 30A
46. | Commande moteur | 20A
47. | Chauffage de la lunette arrière | 30A
48. | Démarreur | 30A
49. | Direction assistée | 50A
50. | Système de freinage antiblocage (ABS) | 40A
51. | Boîte de vitesses séquentielle - essence | 60A
52. | Moteur de ventilateur pour le refroidissement - essence avec climatisation | 30A
53. | Moteur de ventilateur du condenseur de climatisation - essence | 30A
54. | Boîte de vitesses | 60A
N° | Affectation des relais
R1. | Ventilateur de refroidissement
R2. | Ventilateur de refroidissement
R3. | Ventilateur de refroidissement
R4. | Embrayage du compresseur de climatisation
R5. | Ventilateur de refroidissement
R6. | Vide
R7. | Système de gestion du moteur
R8. | Convertisseur de signal du capteur de vitesse de roue gauche - sans ABS (sauf boîte automatique séquentielle)
R9. | Convertisseur de signal du capteur de vitesse de roue droite - sans ABS (avec boîte de vitesses séquentielle)
R10. | Pompe à essence - essence
R11. | Chauffage de la lunette arrière
R12. | Pompe du lave-phares
R13. | Relais de circuit auxiliaire d'allumage
R14. | circuit de démarrage
R15. | Circuits principaux d'allumage
R16. | Relais de feux antibrouillard arrière
R17. | Feux antibrouillard
R18. | Feux de position droit
R19. | Relais de feux de route
R20. | Feu de position gauche
R21. | Relais feux de croisement

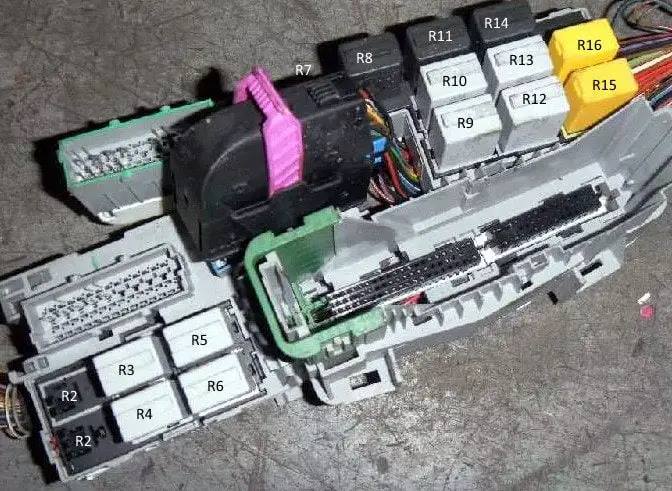

Boîte de relais supplémentaire

Il est identifié par le numéro 2 sur la photo au début de cet article.

Plan

N° | Tableau
1. | réserve
2. | réserve
3. | Verrouillage central - verrouillage (porte conducteur)
4. | Verrouillage central - double verrouillage
5. | Verrouillage central - déverrouillage
6. | Verrouillage central - verrouillage
7. | Signal de l'alarme antivol
8. | Feux d'éclairage de la plaque d'immatriculation
9. | Pompe du lave-glace arrière
10. | Essuie-glace de pare-brise - rapide
11. | Avertisseur sonore
12. | Pompe du lave-glace
13. | Relais essuie-glace - lent/intermittent
14. | Relais essuie-glace arrière
15. | Clignotant gauche
16. | Clignotant droit
