La Classe M dans sa variante de carrosserie W164 a été présentée pour la première fois début 2005 au salon de l'automobile de Detroit. Elle partageait la base technique avec la Classe R (W251) et la Classe GL de Mercedes-Benz. La structure de cadre utilisée sur le modèle précédent a été remplacée par une carrosserie portante, ce qui a permis d'améliorer la sécurité passive, mais a limité les capacités tout-terrain du véhicule. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mercedes Classe M W164 (deuxième génération ; désignations : ML350, ML500, ML550, ML620) 2005, 2006, 2007, 2008, 2009, 2010, 2011 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

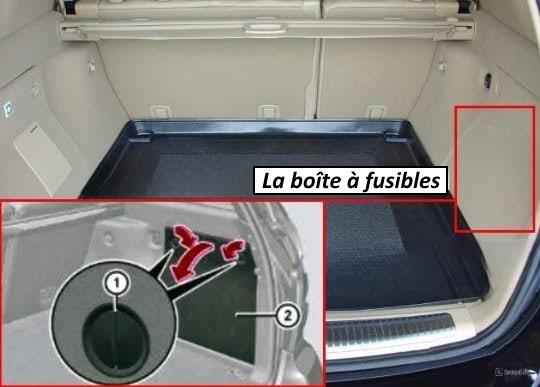

Dans le coffre à bagages
La boîte à fusibles dans le coffre se trouve derrière le revêtement sur le côté gauche.

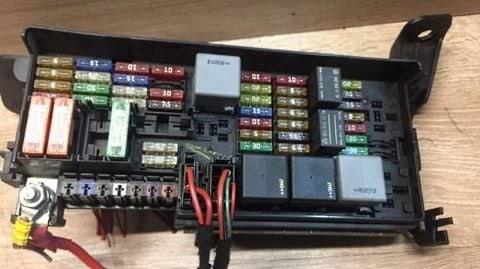

La photo est un exemple.

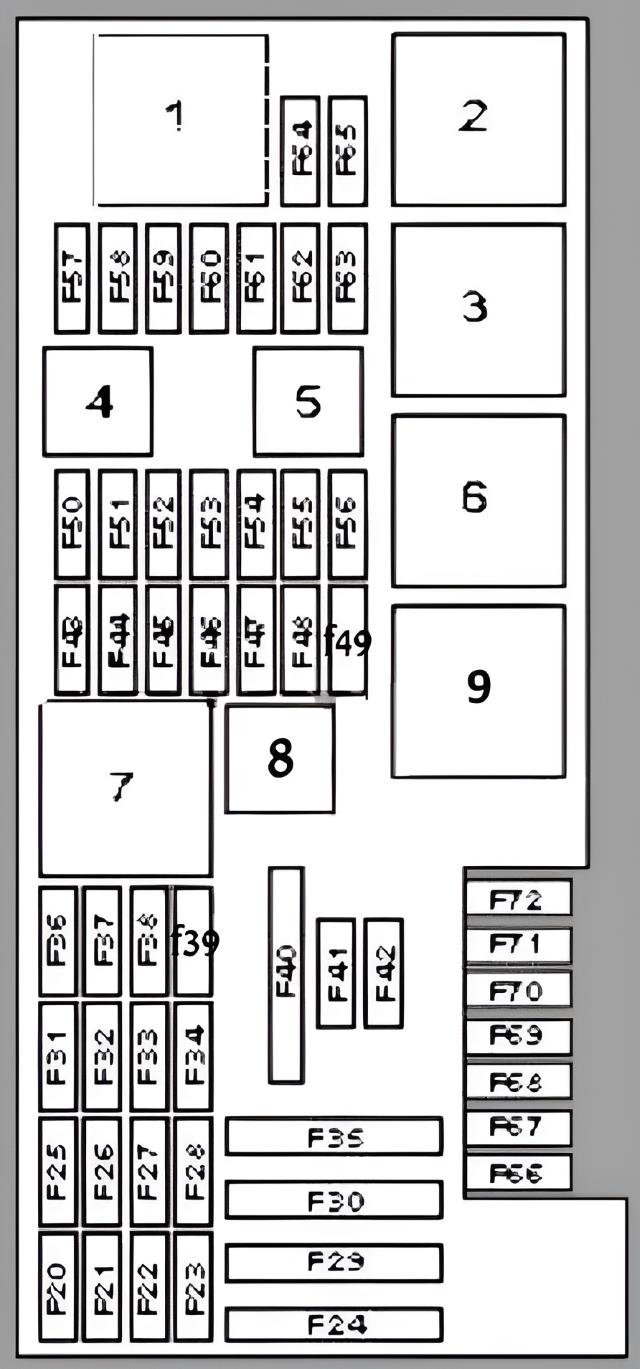

Plans
Modèles jusqu'à mai 2006
N° | Affectation des fusibles | Ampères
F20. | Amplificateur de signal d'antenne | 5A
F21. | Climatiseur arrière | 5A
F22. | 5A
F23. | 10A
F24. | SRS-System | 40A
F25. | système de navigation | 15A
F26. | 25A
F27. | 30A
F28. | 30A
F29. | SRS | 40A
F30. | 40A
F31. | chauffage du volant | 10A
F32. | Régulation du châssis | 15A
F33. | Système d'accès et de démarrage sans clé (Keyless Access and Starting System) | 25A
F34. | 25A
F35. | Amplificateur du système audio | 30A
F36. | système télématique | 10A
F37. | Caméra de recul | 5A
F38. | Tuner TV | 10A
F39. | Système de contrôle de la pression des pneus | 7,5A
F40. | Système de fermeture du hayon | 40A
F41. | éclairage intérieur | 25A
F42. | Toit ouvrant | 25A
F43. | Essuie-glace/lave-glace arrière | 20A
F44. | 20A
F45. | 20A
F46. | Fusible allume-cigare Mercedes w164 - ML350, ML500, ML550, ML62 | 15A
F49. | Chauffage de la lunette arrière | 30A
F50. | essuie-glace/lave-glace arrière | 10A
F51. | Interrupteur (réservoir de vapeur de carburant) | 5A
F52. | Système SRS | 5A
F53. | 5A
F54. | 5A
F55. | 7,5A
F56. | Connecteur de diagnostic (DLC) | 5A
F57. | Pompe à essence (module de carburant) | 20A
F58. | 7,5A
F59. | Vide
F60. | 5A
F61. | SRS-System | 10A
F62. | 30A
F63. | 30A
F67. | Ventilateur supplémentaire pour climatisation/chauffage | 25A
F68. | 25A
F70. | Raccordement électrique pour remorque | 15A / 20A
F71. | Raccordement électrique pour remorque | 30A
F72. | Raccordement électrique pour remorque | 15A
N° | Affectation des relais
1. | Vide
2. | Vide
3. | Vide
4. | Pompe à essence (module de carburant)
5. | Relais du moteur d'essuie-glace arrière
6. | Vide
7. | Vide
8. | Alimentation électrique de la prise de remorque
9. | Chauffage de la lunette arrière
Modèles après juin 2006
No | Affectation des fusibles | Ampères
F20. | Amplificateur de signal d'antenne | 5A
F21. | Climatiseur arrière | 5A
F22. | 5A
F23. | 10A
F24. | SRS-System | 40A
F25. | Système de navigation | 15A
F26. | Centrale de commande électrique de la porte avant droite | 25A
F27. | 30A
F28. | 30A
F29. | SRS | 40A
F30. | 40A
F31. | Volant chauffant | 10A
F32. | Régulation du châssis | 5A
F33. | Télécommande pour système d'accès et de démarrage sans clé | 25A
F34. | Commande électrique de la porte avant gauche | 25A
F35. | Amplificateur du système audio | 30A
F36. | Système télématique | 10A
F37. | Caméra de recul | 5A
F38. | Tuner TV | 10A
F39. | Système de contrôle de la pression des pneus | 7,5A
F40. | Système de fermeture du hayon | 40A
F41. | éclairage intérieur | 25A
F42. | Toit ouvrant | 25A
F43. | Vide
F44. | Vide
F45. | boîte à fusibles/relais dans le coffre | 20A
F46. | Fusible allume-cigare w164 - ML350, ML500, ML550, ML620 | 15A
F47. | Vide
F48. | Vide
F49. | Chauffage de la lunette arrière | 30A
F50. | Essuie-glace/lave-glace de lunette arrière | 15A
F51. | Interrupteur (réservoir de vapeur de carburant) | 5A
F52. | Système SRS | 5A
F53. | 5A
F54. | Correcteur de phares | 5A
F55. | 7.5A
F56. | vide
F57. | Module de carburant (pompe à essence) | 20A
F58. | 7,5A
F59. | Vide
F60. | 5A
F61. | SRS-System | 10A
F62. | 30A
F63. | 30A
F64-F66. | vide
F67. | Ventilateur du climatiseur auxiliaire/chauffage | 25A
F68. | 25A
F69. | Vide
F70. | Raccordement électrique pour remorque | 15A / 20A
F71. | Raccordement électrique pour remorque | 30A
F72. | Raccordement électrique pour remorque | 15A
No. | Affectation des relais
1. | Alimentation électrique pour le raccordement électrique de la remorque
2. | Vide
3. | Relais pour entraînement électrique du siège
4. | Relais pour circuits auxiliaires d'allumage
5. | Relais pour module de carburant (pompe à essence)
6. | Relais pour moteur d'essuie-glace arrière
7. | Vide
8. | Chauffage de la lunette arrière
9. | Vide
10. | Relais de raccordement électrique de l'équipement supplémentaire
11. | Connexion électrique pour l'équipement électrique de la remorque
À l'intérieur du véhicule
Il y a ici deux unités chargées de la protection des circuits électriques du véhicule.

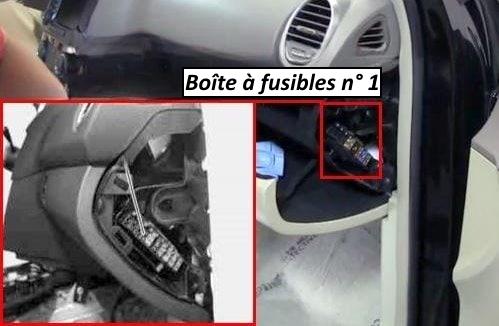

Boîte à fusibles n° 1
Se trouve à l'extrémité droite du tableau de bord.
Schéma
N° | Description | Ampères
F10. | Ventilateur supplémentaire pour climatisation/chauffage | 10A
F11. | Combiné d'instruments | 5A
F12. | Climatiseur | 15A
F13. | Commande électrique de la colonne de direction | 5A
F14. | 7,5A
F15. | Compas | 5A
Boîte à fusibles n° 2

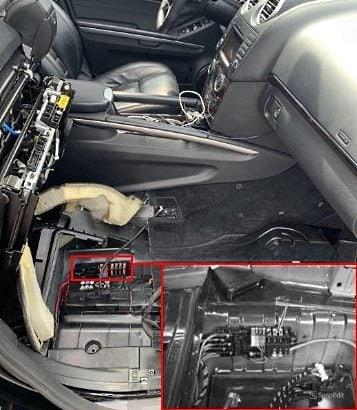

Se trouve sous le siège du passager.

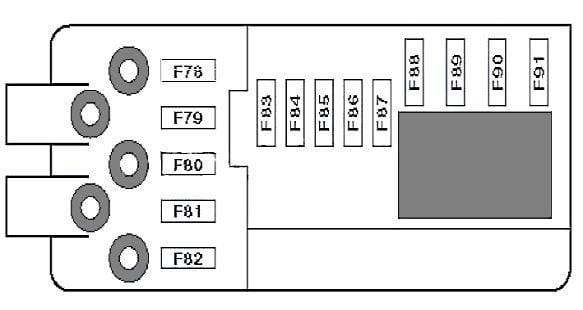

Schéma
N° | Description | Ampères
F78. | Chauffage d'appoint | 150A
F79. | 60A
F80. | 60A
F81. | Vide
F82. | Boîte à fusibles/relais dans le coffre | 150A
F83. | Unité de commande de détection d'occupation du siège | 5A
F84. | Unité électronique SRS | 10A
F85. | Boîte de vitesses | 30A
F86. | Boîte à fusibles du tableau de bord | 30A
F87. | Unité de commande de la boîte de transfert | 30A
F88. | 70A
F89. | 70A
F90. | 70A
F91. | Ventilateur de climatisation/chauffage | 40A
Dans le compartiment moteur
Le bloc de montage F58 se trouve dans la partie gauche de l'espace sous le capot moteur, derrière le couvercle de protection.

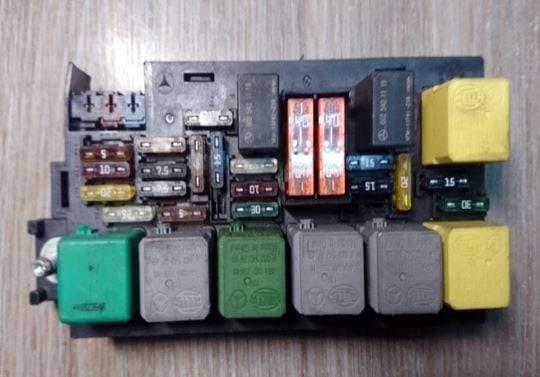

Photo - vue générale.

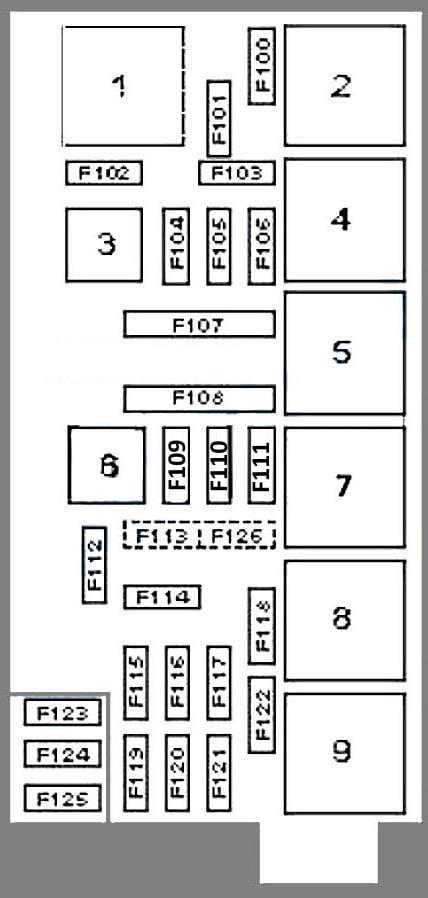

Schéma
No | Affectation des fusibles | Ampères
F100. | Essuie-glace/lave-glace | 30A
F101. | réserve | 15A
F102. | réserve | 15A
F103. | Unité de contrôle du moteur | 25A
F104. | 15A
F105. | 15A
F106 | Vide
F107. | Pompe à air d'échappement | 40A
F108. | Compresseur du système de suspension active | 40A
F109. | Programme électronique de stabilité (ESP) | 25A
F110. | Sirène de l'alarme antivol | 10A
F111. | Boîte de vitesses | 30A
F112. | Phare | 7,5A
F113. | Signaux acoustiques | 15A
F114. | Vide
F115. | Programme électronique de stabilité (ESP) | 5A
F116. | Boîte de vitesses | 7,5A
F117. | Régulateur de vitesse et de distance (Tempomat) | 7,5A
F118. | Unité de contrôle électronique du moteur | 5A
F119. | Vide
F120. | Unité de contrôle électronique du moteur | 10A
F121. | Vide
No. | Affectation des relais
1. | Vide
2. | Vide
3. | Essence : pompe de refroidissement
4. | Système de gestion du moteur
5. | Pompe d'évacuation d'air
6. | Avertisseur sonore
7. | Compresseur de suspension actif
8. | Inoccupé
9. | Démarreur
Tous les appareils électriques

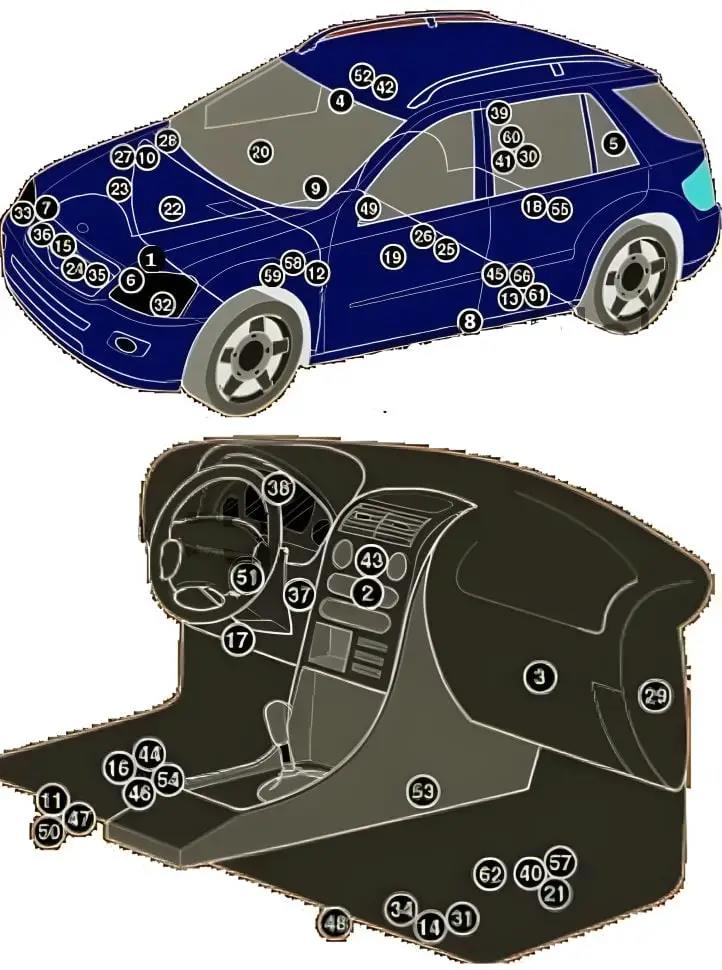

Emplacement général des modules électroniques dans le véhicule.
1. | Module électronique ABS ;
2. | Unité de commande de climatisation/chauffage dans le panneau de commande de climatisation/chauffage ;
3. | Résistance du moteur du ventilateur du système de chauffage/climatisation - à côté du moteur du ventilateur ;
4. | Capteur de lumière solaire (climatisation)/capteur de pluie (essuie-glace)- partie centrale supérieure du pare-brise ;
5. | Amplificateur de signal d'antenne - (porte arrière) ;
6. | Capteur de choc SRS - côté conducteur ;
7. | Capteur de choc SRS, côté passager ;
8. | Capteur de choc latéral, côté conducteur - en haut du montant central ;
9. | Capteur de choc latéral, côté passager - en haut du montant central ;
10. | Sirène du système antivol ;
11. | Amplificateur de sortie du système audio - sous le siège ;
12. | Unité de commande du chauffage d'appoint - derrière le passage de roue ;
13. | Unité de commande du chauffage d'appoint - sous le siège arrière gauche ;
14. | Pack de batteries - sous le siège ;
15. | Régulateur de vitesse et de distance (régulateur de vitesse) ;
16. | Bus de données CAN, unité de commande de la passerelle ;
17. | Connecteur de diagnostic (DLC) ;
18. | Unité de commande du blocage du différentiel - sous les compartiments à bagages creux ;
19. | Boîtier de commande électrique de la porte conducteur - dans la porte ;
20. | Commande électrique de la porte du passager - dans la porte ;
21. | Unité de commande électronique du moteur, V8 - à l'avant, dans le plancher ;
22. | Unité de commande électronique du moteur, V6 - partie supérieure du moteur ;
23. | Unité de contrôle électronique du moteur, diesel - derrière le passage de roue ;
24. | Calculateur du moteur du ventilateur de refroidissement - dans le moteur du ventilateur de refroidissement ;
25. | Unité de commande de la pompe à carburant - à gauche. - sous le siège arrière ;
26. | Unité de commande de la pompe à carburant, à droite. - sous le siège arrière ;
27, 28. | Fusibles/boîtes à relais, dans le compartiment moteur ;
29. | Boîte à fusibles/relais, dans le tableau de bord de l'habitacle ;
30. | Boîte à fusibles/relais, coffre à bagages - derrière le panneau arrière droit ;
31. | Boîte à fusibles/relais, sous le siège du passager avant ;
32. | Boîtier de commande des phares, côté gauche. (phares au xénon) ;
33. | Centrale de commande des phares, côté droit. (phares au xénon) ;
34. | Unité de commande du dispositif de réglage des phares - sous le siège ;
35. | Avertisseur sonore, gauche ;
36. | Avertisseur sonore, droite ;
37. | Unité de commande de l'interrupteur d'allumage ;
38. | Unité du combiné d'instruments ;
39. | Unité de commande du système d'accès sans clé - côté droit du compartiment à bagages ;
40. | Unité de commande multifonctions 1 - espace pour les pieds - fonctions : Verrouillage central, vitres électriques, phares antibrouillard, phares, feux de route, sièges chauffants, gicleurs de lave-glace chauffants, lave-phares, signaux sonores, clignotants, clignotants avant, essuie-glace/lave-glace ;
41. | Boîtier de commande multifonctions 2-en-boite à fusibles/relais Fonctions du coffre : Antivol, verrouillage central (arrière), dégivrage de la lunette arrière, essuie-glace/lave-glace arrière, phares (arrière), clignotants (arrière), relais pour siège électrique (passager), feux stop, commande de hayon, connexion électrique pour remorque ;
42. | Unité de commande multifonctionnelle 3 dans le commutateur multifonctionnel (console de toit) - fonctions : antivol, télécommande de la porte de garage, éclairage intérieur, toit ouvrant, capteur de pluie (essuie-glace) ;
43. | Unité de commande pour la navigation ;
44. | Unité de commande pour le système de stationnement sous les sièges ;
45. | Unité de commande du système de rabattement des sièges arrière - sous le siège arrière gauche ;
46. | Unité de commande de la caméra de recul - sous le siège ;
47. | Unité de commande du siège conducteur électrique - sous le siège ;
48. | Boîtier de commande du siège passager électrique - sous le siège ;
49. | Commande du chauffage de siège - sous le siège arrière droit ;
50. | Commande du système de reconnaissance d'occupation du siège passager - sous le siège ;
51. | Commande électrique de la colonne de direction - sous le volant ;
52. | Unité de commande du toit ouvrant électrique ;
53. | Unité électronique SRS ;
54. | Unité de commande de la suspension ;
55. | Unité de commande électrique des portes arrière - sous les cavités du compartiment à bagages ;
56. | Unité de commande du téléphone - sous le siège arrière gauche ;
57. | Boîtier de commande de la boîte de transfert ;
58. | Unité de commande électronique de la boîte de vitesses - dans la boîte de vitesses ;
59. | Unité de commande électronique de la boîte de vitesses (boîte DSG) - sur la boîte de vitesses ;
60. | Unité de commande du système de contrôle de la pression des pneus - sur le boîtier de fusibles/relais dans le compartiment à bagages ;
61. | Unité de commande du système de commande vocale - sous le siège arrière gauche ;
62. | Capteur de mouvement latéral.
