La première génération de la Mercedes Benz Classe ML a été produite de 1997 à 2005 et était un SUV de classe moyenne, proposé en version cinq ou sept places. Il s'agissait du premier SUV de luxe à être équipé d'un contrôle électronique de stabilité. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mercedes Classe M W163 (première génération ; désignations ML230, ML320, ML370, ML430, ML500) 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
A l'intérieur de voiture

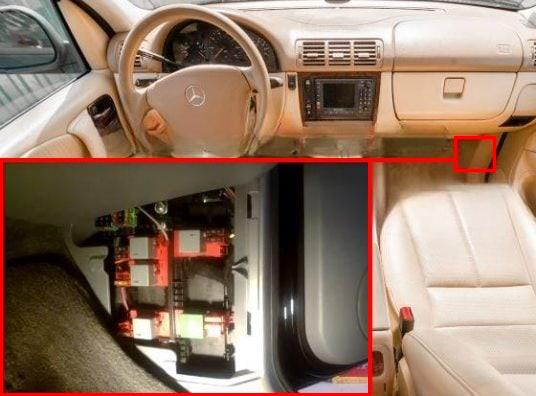

La boîte à fusibles se trouve au niveau des pieds du passager, derrière le revêtement, près de la porte. Il existe différentes variantes en fonction de l'année de fabrication.

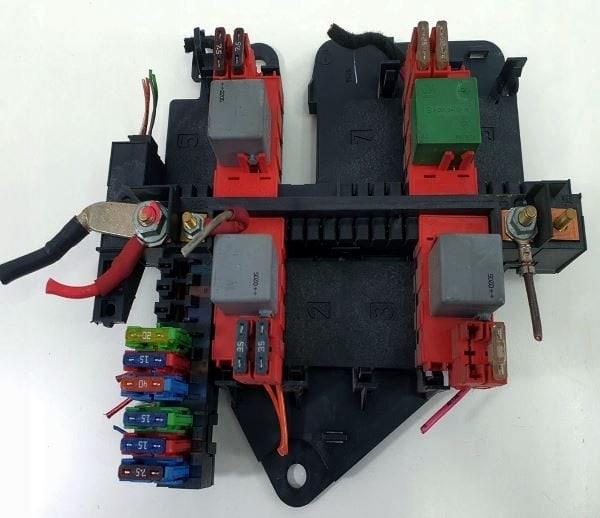

La photo est un exemple.

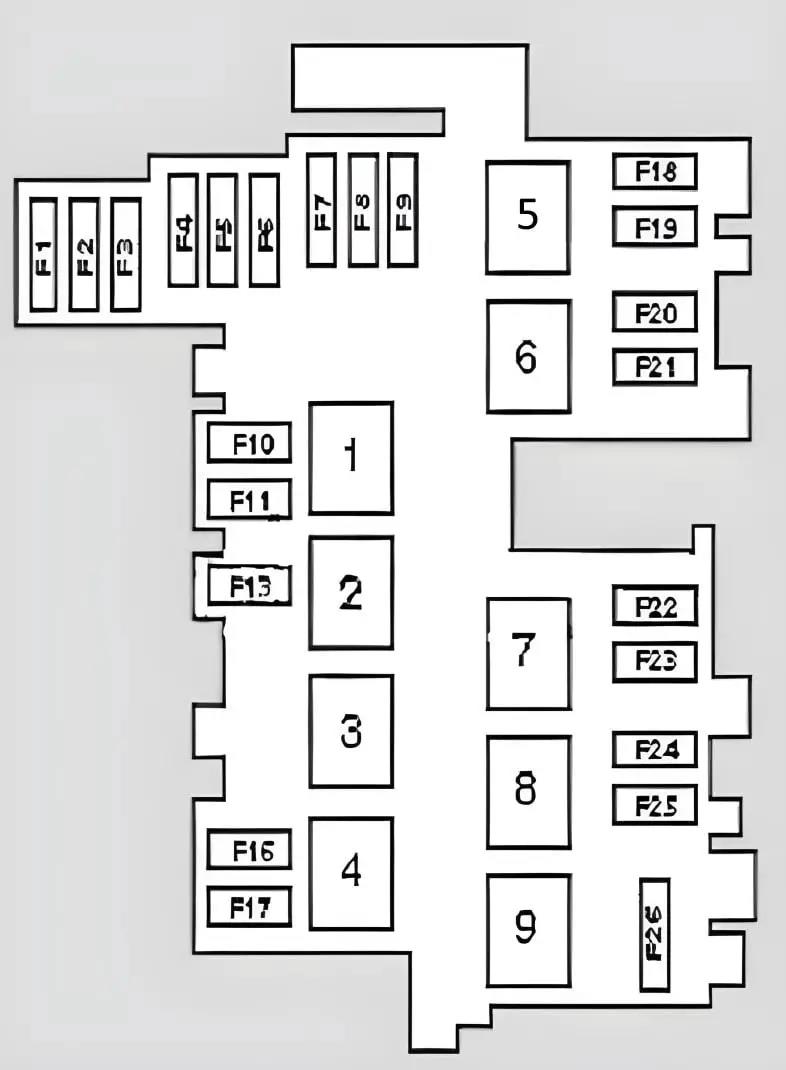

Schéma
Numéro VIN pour A289564/X754619
N° | Affectation des fusibles et relais | Ampère
F1. | Indicateur de désactivation d'airbag passager | 7,5A
F2. | Fusible allume-cigare Mercedes ml w163 | 20A
F3. | Moteur d'essuie-glace arrière | 15A
F4. | Vide
F5. | Combiné d'instruments, climatisation | 7,5A
F6. | Prise de courant pour équipements spéciaux | 20A
F7. | Vide
F8. | Sièges avant chauffants | 20A
F9. | Vide
F10. | Unité de commande pour le réglage du siège conducteur | 30A
F11. | Bloc de commutateurs pour le réglage du siège passager | 30A
F13. | Pompe à essence/capteur de niveau de carburant | 20A
F16. | Vide
F17. | Chauffage de la lunette arrière | 25A
F18. | Vide
F19. | Pompe lave-phares | 30A
F20-25. | Vide
F26. | Relais du circuit principal d'allumage | 70A
1. | Entraînement électrique du siège
2. | Pompe à essence
3. | Vide
4. | Chauffage de la lunette arrière
5. | Pompe du lave-phares
6-8. | Vide
9. | Circuits d'allumage principaux
Numéro VIN selon A289565/X754620
N° | Affectation | Ampère
F1. | Indicateur de désactivation d'airbag passager | 7,5A
F2. | Allume-cigare avant | 20A
F3. | Moteur d'essuie-glace arrière | 15A
F4. | moteur de ventilateur de climatisation/chauffage, avant | 40A
F5. | Combiné d'instruments, climatisation | 7,5A
F6. | Prise de courant pour équipements spéciaux | 20A
F7-9. | Vide
F10. | Unité de commutation pour le réglage du siège du conducteur | 35A
F11. | Commutateur de réglage du siège passager | 35A
F13. | Pompe à essence/capteur de niveau de carburant | 20A
F16. | Vide
F17. | Chauffage de la lunette arrière | 25A
F18. | Vide
F19. | Pompe lave-phares | 30A
F20. | Phare droit - Feu de route | 7.5A
F21. | Feux de route - phare gauche, témoin de feux de route | 7.5A
F22. | Vide
F23. | Vide
F24. | Lève-vitres électriques arrière | 25A
F25. | Lève-vitres électriques avant | 25A
1. | sièges électriques
2. | Pompe à essence
3. | Vide
4. | Chauffage de la lunette arrière
5. | Pompe lave-phares
6. | Phares - feux de route
7. | Vide
8. | Circuits d'allumage principaux
9. | Circuits d'allumage principaux
Dans le compartiment moteur

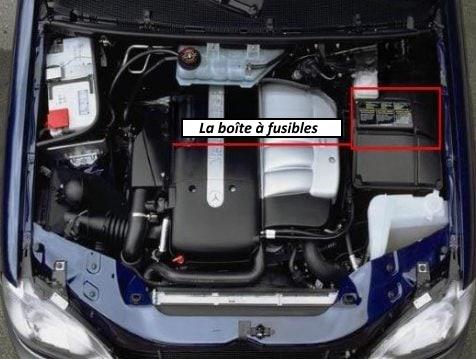

La boîte à fusibles se trouve sur le côté gauche du compartiment moteur.

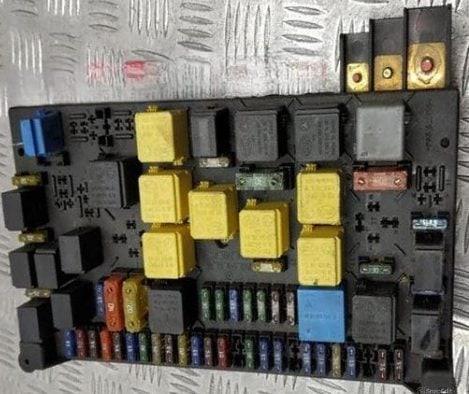

La photo est un exemple.

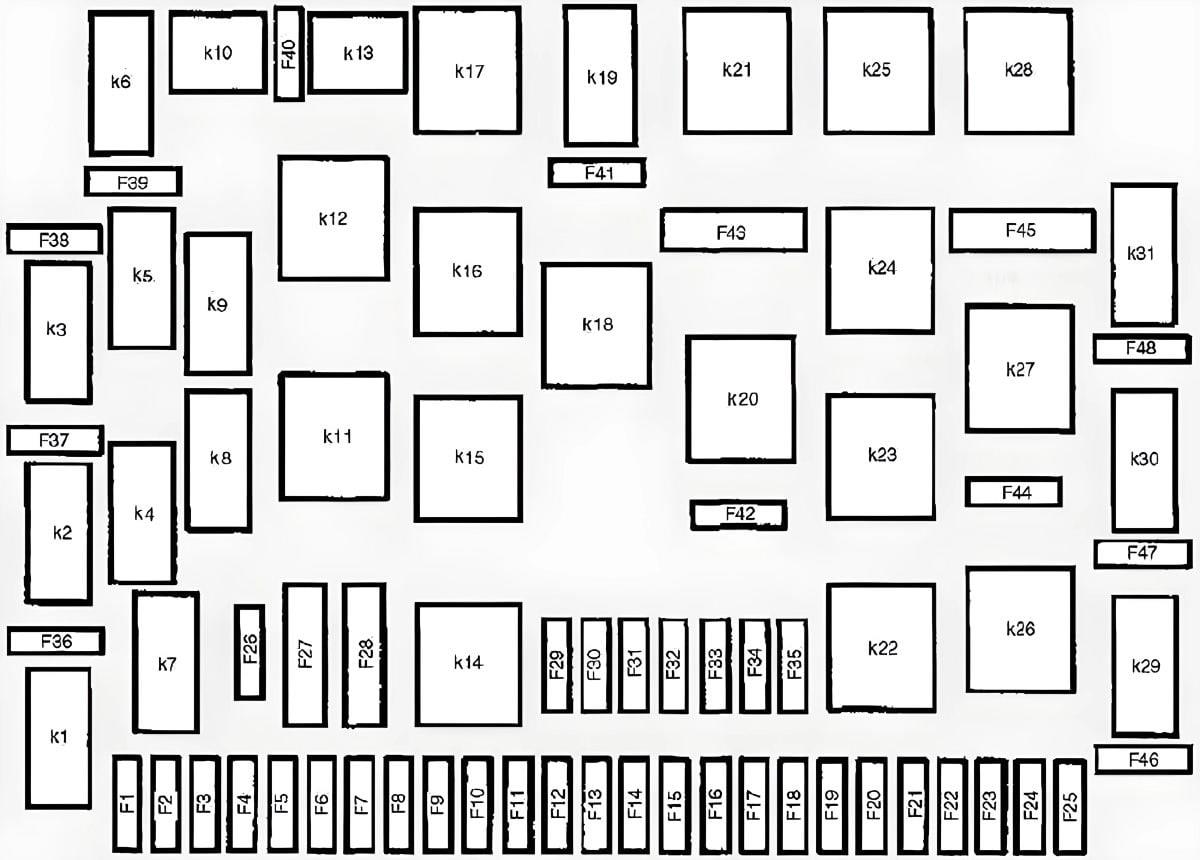

Schéma
Modèles antérieurs à 09.2001
N° | Affectation des fusibles | Ampères
F1. | Fiche accessoire avant | 15A
F2. | Clignotant gauche | 7,5A
F3. | Feux de route des phares à droite | 15A
F4. | Moteur électrique pour l'entraînement du toit ouvrant | 30A
F5. | Feux de route gauche, clignotants de feux de route | 7,5A
F6. | Moteur d'essuie-glace de lunette arrière | 7,5A
F7. | Essuie-glace/lave-glace, interrupteur des feux de détresse | 15A
F8. | Unité de commande de la boîte de transfert | 25A
F9. | Éclairage de la plaque d'immatriculation, éclairage des interrupteurs | 7.5A
F10. | Système audio, lampes d'éclairage des miroirs de courtoisie, ordinateur de bord, lampe d'éclairage du coffre à bagages, fusible de l'allume-cigare, témoin SRS, rétroviseur intérieur | 10A
F11. | Système de gestion du moteur (essence) | 10A
F12. | Feux de position avant gauche/feux de position arrière gauche | 7,5A
F13. | Éclairage intérieur, ordinateur de bord, indicateur de ceinture de sécurité non bouclée, capteur de position du volant, connecteur de diagnostic | 10A
F14. | Système de gestion du moteur (diesel) | 10A
F15. | Feux de stop | 10A
F16. | Connecteur de diagnostic, commutateur de feux de recul, unité de commande de climatisation, moteur de volet d'admission d'air | 15A
F17. | Prise accessoires, coffre à bagages | 15A
F18. | Prise électrique pour remorque | 25A
F19. | Système de gestion du moteur (essence) | 15A
F20. | Rétroviseurs extérieurs électriques | 15A
F21. | Système audio | 25A
F22. | Boîte automatique, unité de commande de la boîte de transfert, système anti-patinage, systèmes de maintien de la vitesse, capteur de position du volant | 15A
F23. | Vide
F24. | Feu de position avant droit/feu de position arrière droit | 7,5A
F25. | Feux clignotants droit | 7,5A
F26. | Système de gestion du moteur (essence) | 15A
F27. | Système de contrôle de la traction (TCS) | 40A
F28. | Sièges chauffants | 20A
F29. | Commutateur multifonction - lève-vitres électriques | 30A
F30. | Commutateur multifonction - lève-vitres électriques | 30A
F31. | Interrupteur pour toit ouvrant électrique, rétroviseurs extérieurs électriques, lève-vitres électriques arrière | 15A
F32. | Commande électrique du siège avant droit | 30A
F33. | Commande électrique du siège avant gauche | 30A
F34. | Phare gauche - feu de croisement, correcteur de phare | 7,5A
F35. | Phare droit - feu de croisement | 7,5A
F36. | Chauffage de la lunette arrière | 25A
F37. | Avertisseur sonore | 20A
F38. | module de carburant (pompe à essence)/capteur de niveau de carburant | 20A
F39. | Vide
F40. | Pompe à vide du servofrein (ML270CDI) | 25A
F41. | moteur électrique de la pompe de refroidissement, moteur électrique du ventilateur de refroidissement dans la boîte à fusibles / chauffage de stationnement dans la boîte à fusibles | 25A
F42. | Verrouillage central | 20A
F43. | Relais de moteur de ventilateur du chauffage, relais de moteur de ventilateur du chauffage/de la climatisation (arrière) | 30A
F44. | Moteurs électriques des ventilateurs du condenseur de climatisation | 30A
F45. | Moteur de recirculation des gaz d'échappement (EGR) Pompe à vide | 40A
F46. | Feux antibrouillard arrière | 7,5A
F47. | Feux antibrouillard avant | 15A
F48. | Avertisseur sonore de l'antivol | 20A
N° | Affectation des relais
k1. | Chauffage de la lunette arrière
k2. | Ventilateur de refroidissement
k3. | Relais de pompe à carburant (sauf ML270CDI)
k4. | feu clignotant gauche
k5. | Éclairage de la plaque d'immatriculation, combiné d'instruments
k6. | Coupure des feux de stop (ESP)
k7. | Clignotant droit
k8. | démarreur
k9. | Feux de gabarit avant/arrière droit
k10. | Vide
k11. | Circuits d'allumage principaux (ML270CDI)
k12. | Circuits principaux d'allumage
k13. | Feux de position/arrière gauche
k14. | Lève-vitres électriques
k15. | Verrouillage central - déverrouillage du hayon
k16. | Lève-vitre passager
k17. | Fonctionnement intermittent de l'essuie-glace
k18. | Entraînement de levage de la vitre du conducteur
k19. | Pompe de refroidissement
k20. | Verrouillage centralisé - verrouillage des portes
k21. | Ventilateur de chauffage, boîte à fusibles-ventilateur de refroidissement/relais
k22. | Feux de croisement
k23. | Relais de verrouillage central - déverrouillage de la porte passager et des portes latérales arrière
k24. | Relais de verrouillage central - déverrouillage de la porte du conducteur
k25. | Pompe ABS
k26. | Ventilateur du condenseur de climatisation
k27. | Vide
k28. | Pompe d'évacuation d'air
k29. | Feux antibrouillard arrière
k30. | Feux antibrouillard
k31. | Avertisseur sonore (avec système antivol)
Modèles à partir de 09.2001
No | Affectation des fusibles | Ampères
F1. | vide
F2. | Clignotant gauche | 7,5A
F3. | Vide
F4. | Moteur électrique d'entraînement du toit ouvrant | 20A
F5. | Vide
F6. | Chauffage de siège | 20A
F7. | Essuie-glace/lave-glace, commutateur de feux de détresse | 30A
F8. | Unité de commande de la boîte de transfert | 25A
F9. | Éclairage de la plaque d'immatriculation, éclairage des interrupteurs | 7,5A
F10. | Système audio, éclairage des rétroviseurs, ordinateur de bord, éclairage du coffre, allume-cigare, témoin SRS, rétroviseur intérieur | 10A
F11. | Système de gestion du moteur (essence) | 15A
F12. | Feux de position avant gauche/arrière gauche Ampoules | 7,5A
F13. | Éclairage intérieur, ordinateur de bord, indicateur de ceinture de sécurité non bouclée, capteur de position du volant, connecteur de diagnostic | 10A
F14. | Système de gestion du moteur (diesel) | 25A
F15. | Feux de stop | 10A
F16. | Connecteur de diagnostic, commutateur de feux de recul, unité de commande de climatisation, moteur de volet d'admission d'air | 15A
F17. | Prise accessoires, coffre à bagages | 20A
F18. | Prise électrique pour remorque | 25A
F19. | Système de gestion du moteur (essence) | 15A
F20. | Vide
F21. | Système audio, téléphone | 15A
F22. | Système de commande de boîte automatique, unité de commande de boîte de transfert, système antipatinage, systèmes de maintien de la vitesse, capteur de position du volant, ordinateur de bord, capteur de pluie | 15A
F23. | Unité de commande de correction des phares | 15A
F24. | Feu de position avant droit/feu de position arrière droit | 7.5A
F25. | Feux clignotants droit | 7,5A
F26. | Système de gestion du moteur (essence) | 15A
F27. | Système de contrôle de traction (TCS) | 40A
F28. | Vide
F29. | Vide
F30. | Vide
F31. | Commutateur pour toit ouvrant électrique, rétroviseurs extérieurs électriques, rétroviseurs extérieurs électriques, lampes à miroir | 15A
F32. | Vide
F35. | Vide
F36. | Rétroviseurs extérieurs chauffants | 10A
F37. | Avertisseur sonore | 20A
F38. | module de carburant (pompe à essence) / capteur de niveau de carburant | 20A
F39. | Vide
F40. | Système audio | 25A
F41. | Vide
F42. | Verrouillage central | 20A
F43. | Commande de climatisation/ventilateur de chauffage, arrière | 20A
F44. | Pompe de lave-glace arrière, relais de moteur de ventilateur de condenseur de climatisation (sauf ML320/ML350) | 15A
F45. | Moteur de pompe à vide de recirculation des gaz d'échappement (EGR) | 40A
F47. | Phares antibrouillard | 15A
F48. | Buzzer de l'alarme antivol | 20A
N° | Affectation des relais
k1. | Rétroviseurs extérieurs chauffants
k2. | Ventilateur de refroidissement
k3. | Pompe d'alimentation en carburant (ML400 CDI)
k4. | Feu clignotant gauche
k5. | Éclairage de la plaque d'immatriculation, combiné d'instruments
k6. | Relais de coupure des feux de stop (ESP)
k7. | Indicateur de direction droit
k8. | démarreur
k9. | Feux de gabarit avant/arrière droit
k10. | Vide
k11. | Circuits d'allumage principaux (diesel)
k12. | circuits d'allumage principaux
k13. | Feux de position/arrière gauche
k14. | Lève-vitres électriques
k15. | Verrouillage central - déverrouillage du hayon
k16. | Vide
k17. | Relais pour fonctionnement intermittent de l'essuie-glace
k18-19. | Vide
k20. | Verrouillage central - Verrouillage des portes
k21-22. | Vide
k23. | Verrouillage central -- Déverrouillage de la porte du passager et des portes latérales arrière
k24. | Verrouillage central -- Déverrouillage de la porte du conducteur
k25. | Vide
k26. | Ventilateur du condenseur de climatisation
k27. | Pompe du lave-glace arrière
k28. | Pompe d'évacuation d'air
k29. | Feux antibrouillard arrière
k30. | Feux antibrouillard
k31. | Avertisseur sonore (avec système antivol)
Tous les appareils électriques

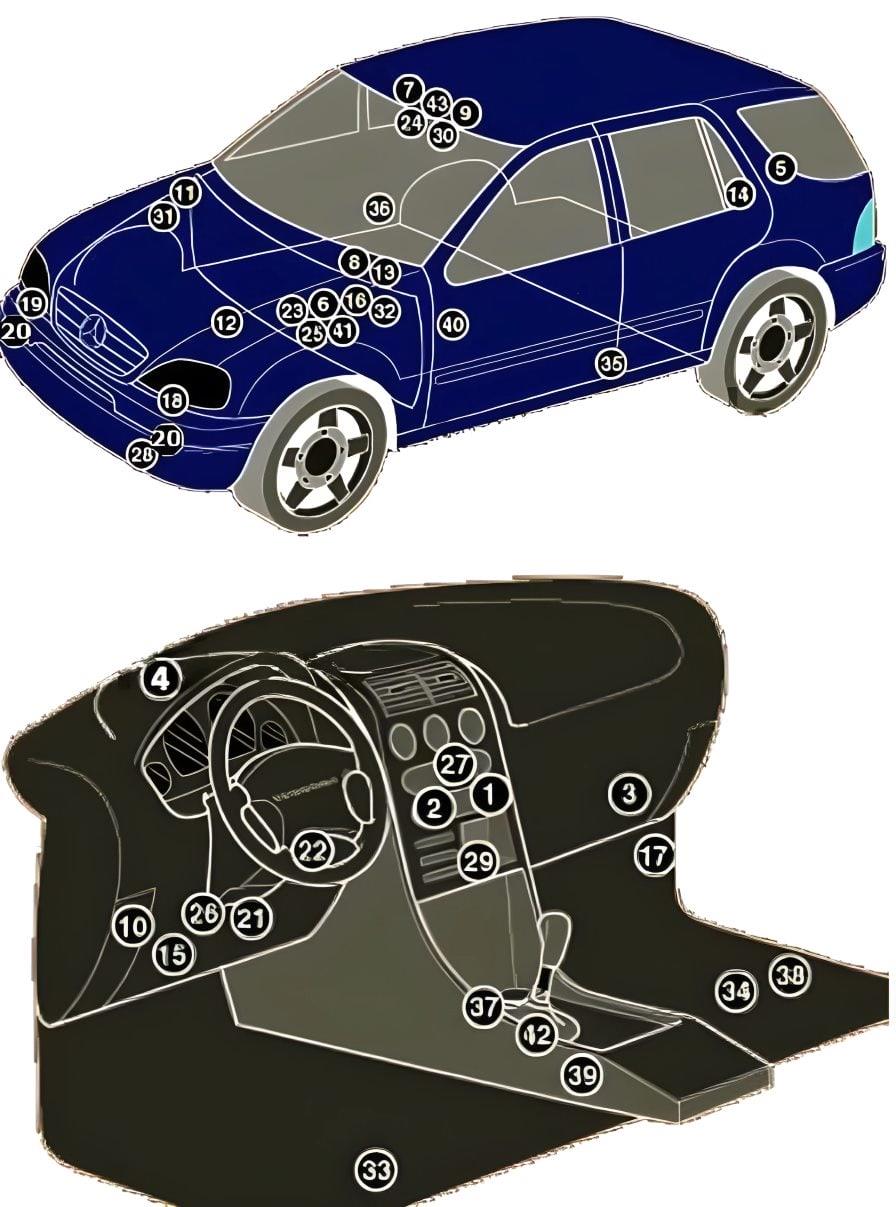

Emplacement général des composants électroniques dans le véhicule.
1. | Commande électronique de la climatisation - derrière l'unité du système audio (^08/01) ;
2. | Unité de commande électronique de la climatisation/du chauffage - dans le panneau de commande de la climatisation/du chauffage (09/01^) ;
3. | Résistance du moteur du ventilateur du chauffage/de la climatisation - à proximité du moteur du ventilateur ;
4. | Capteur de lumière solaire (climatisation) ;
5. | Unité d'antenne - porte arrière ;
6. | Unité de commande antivol (intégrée à l'unité de commande multifonctions) ;
7. | Capteur d'inclinaison du véhicule (antivol) (combiné avec l'ordinateur de bord) ;
8. | Avertisseur sonore de l'alarme antivol - compartiment moteur ;
9. | Capteur de changement de volume (antivol) (combiné avec l'ordinateur de bord) ;
10. | Amplificateur de sortie audio (le cas échéant) - derrière le côté gauche du tableau de bord ;
11. | Batterie ;
12. | Pompe à dépression du servofrein - côté gauche du compartiment moteur ;
13. | Commande de la pompe à dépression du servofrein - côté gauche du compartiment moteur ;
14. | Unité de commande du compas (système de navigation) - sous le carénage, près du verrouillage du hayon ;
15. | Connecteur de diagnostic (DLC) ;
16. | Boîte à fusibles/boîte de relais, compartiment moteur ;
17. | Boîte à fusibles/relais, espace pour les pieds ;
18. | Centrale de commande des phares, gauche (modèles avec phares au xénon) ;
19. | Commande de phares, droite (modèles avec phares au xénon) ;
20. | Signal sonore - derrière le pare-chocs avant ;
21. | Unité de commande de l'antidémarrage - montée sur l'unité de commande multifonctionnelle 2 (12/99^) ;
22. | Antenne circulaire antidémarrage - dans le contacteur d'allumage ;
23. | Relais clignotant/signal de détresse - dans le calculateur multifonction 1 ;
24 | Capteur de lumière solaire - zone centrale supérieure du pare-brise ;
25. | Unité de commande multifonctionnelle 1 - montée sur le boîtier de fusibles/relais dans le compartiment moteur - fonctions : 1 éclairage intérieur, éclairage extérieur, klaxon, essuie-glace, régulation de la pression de climatisation, verrouillage centralisé, vitres électriques, clignotants, antivol, toit ouvrant, sièges chauffants, antidémarrage (^11/99) ;
26ème | Appareil de commande multifonctionnel 2 fonctions : Verrouillage central, lave-phares, dégivrage de la lunette arrière, chauffage des sièges, moteur du ventilateur du condenseur de climatisation, éclairage intérieur ;
27 | Unité de commande du système de navigation (intégrée au système audio) - (le cas échéant) ;
28. | Capteur de la température de l'air ambiant ;
29. | Unité de commande du système de stationnement - derrière le tableau de bord ;
30. | Capteur de pluie - en haut au centre du pare-brise ;
31. | Fusible supplémentaire 1 - près de la batterie ;
32 | Fusible supplémentaire 2 (FL7.5/10A), gestion du moteur - dans la boîte à fusibles - diesel ;
33. | Commande électrique du siège (avec mémoire), avant gauche - sous le siège ;
34. | Commande de siège électrique (avec mémoire), avant droit - sous le siège ;
35. | Capteur de choc latéral, montant central inférieur gauche (09/01^) ;
36. | Capteur de choc latéral, droite - partie inférieure du montant central (09/01^) ;
37. | Unité de commande électronique SRS ;
38. | Unité de commande de l'interface téléphonique - sous le siège avant ;
39. | Unité de commande de la boîte de transfert ;
40. | Moteur électrique de sélection de la boîte de transfert - sur la boîte de transfert ;
41. | Appareil de commande électronique de la boîte de vitesses ;
42. | Contrôleur de changement de vitesse - levier de sélection de la boîte de vitesses automatique ;
43. | Ordinateur de bord.
| Matériaux connexes |
|---|
| Mercedes Classe M W164Deuxième génération ; désignations ML350, ML500, ML550, ML620 ; années-modèles 2005, 2006, 2007, 2008, 2009, 2010, 2011. |
