Fusibles et relais Mercedes Classe B W246 / T242, 2011 - 2019

La Classe B de Mercedes-Benz est une série de petites voitures du constructeur automobile allemand. Elle a été présentée pour la première fois en 2005 au Salon de l'automobile de Genève. Elle a été précédée par le concept-car Vision B. Elle est produite à Rastatt. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mercedes Classe B (deuxième génération / indice d'usine W246 et T242) : 2011, 2012, 2013, 2014, 2014, 2015, 2016, 2017, 2018, 2019 années-modèles avec les désignations B160, B180 CDI, B200, B220 4MATIC, B250.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. De plus, nous marquerons séparément les fusibles pour l'allume-cigare et la pompe à carburant.

Dans le compartiment moteur

Cette unité se trouve sur le côté gauche du capot moteur. Elle se compose de deux parties : les fusibles secteur et le tableau principal des fusibles.

Fusibles de puissance

Ils se trouvent sur le côté du boîtier principal.

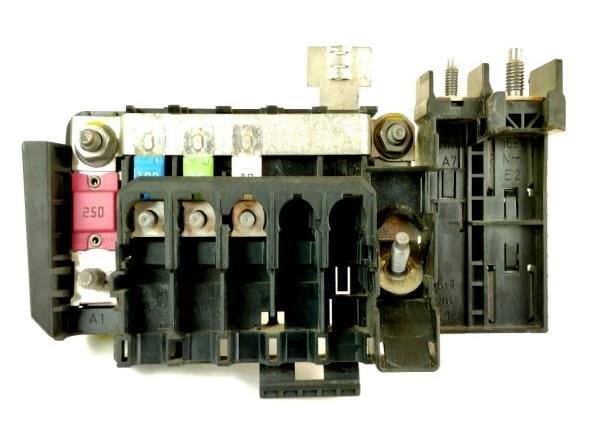

Vue générale.

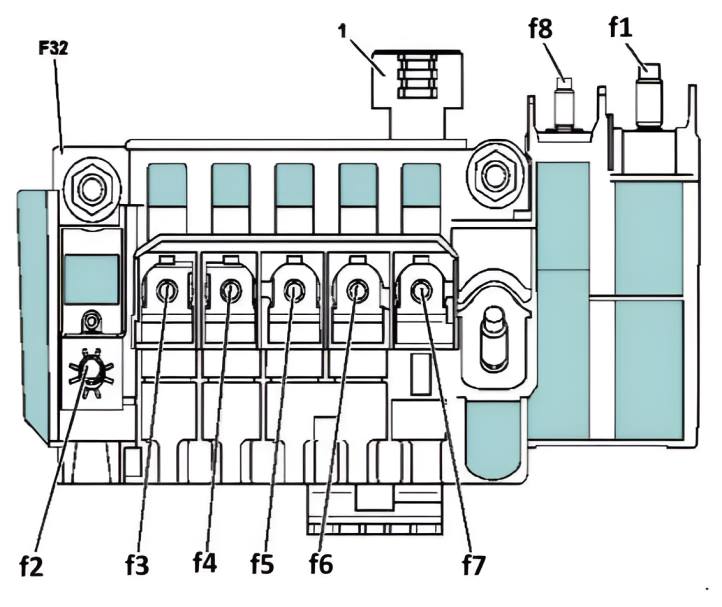

Schéma

N° | Affectation | Ampères
F32k1. | Relais de découplage (F32k1)
F1. | Générateur 300A / Entraînement électrique (W242) :  Unité de commande du convertisseur de tension continue | 400A
F2. | Propulsion électrique (W242) et véhicules avec moteur à essence : boîte à fusibles intérieure 200A / Moteurs diesel : boîte à fusibles limousine 250A
F3. | Module de commande de la direction assistée électrique | 100A
F4. | Module de commande SAM | 40A
F5. | Moteur de ventilateur | 80A
F6. | Moteur 607 - Module de commande du chauffage du carburant | 70A
F7. | Moteur 607 - Calculateur de chauffage d'appoint à régénération DPF | 125A
F8. | Moteurs : 651, 607 - module de fin d'étage de bougies de préchauffage | 100A

Boîte à fusibles principale

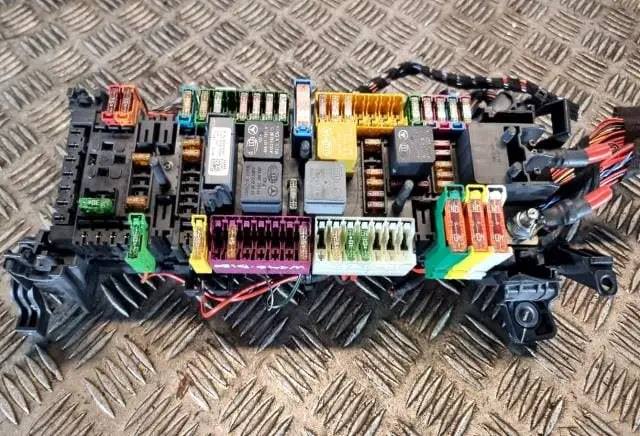

Photo - exemple.

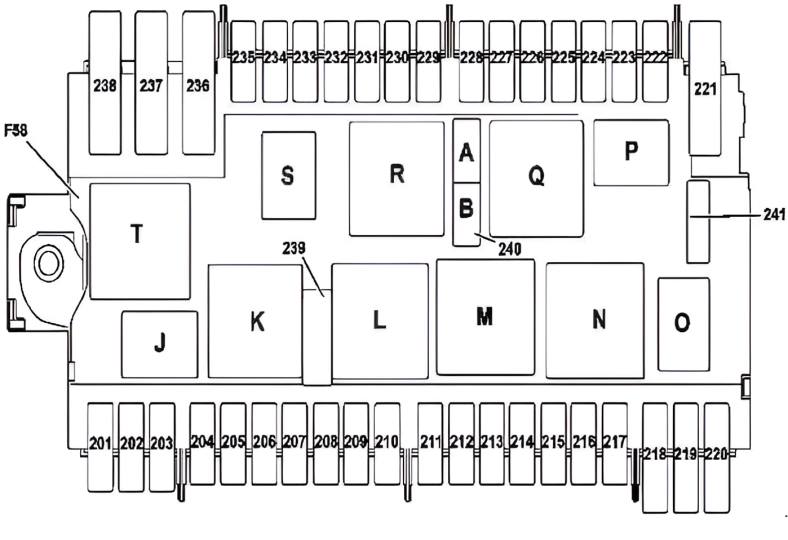

Schéma

N° | Affectation des fusibles et relais | Ampérage
J. | Relais de klaxon
K. | Relais de vitesse d'essuie-glace 1/2
L. | Relais marche/arrêt essuie-glace
M. | Relais pour la borne 50 du démarreur ou l'entraînement électrique (W242) : Relais pour la borne 87C
N. | Relais borne 87M
O. | Entraînement électrique (W242) : Relais pour la borne 87 de l'unité de commande du frein de stationnement ou relais de la pompe de circulation du liquide de refroidissement de l'huile de boîte de vitesses
P. | réserve
Q. | Entraînement électrique (W242) : Relais de puissance pour la pompe à dépression du servofrein ou borne de relais 15 (non protégée)
R. | Borne de relais 15
S. | Borne de relais 87
T. | Relais pour pare-brise chauffé électriquement
201. | sirène d'alarme | 5A
202. | commande de chauffage autonome 20A | ou entraînement électrique (W242) : Borne de relais 87 Appareil de commande pour l'aide au stationnement 5A
203. | unité de phares avant droit 15A | ou entraînement électrique (W242) : Unité de commande de la boîte de vitesses 5A
204. | appareil de contrôle électronique de la stabilité| 25A
205. | klaxon gauche et droit | 15A
206. | Moteur 651 : Appareil de commande CDI / entraînement électrique (W242) : Appareil de commande de la boîte de vitesses, relais de pompe à dépression du servofrein, relais de circuit électrique borne 87M | 5A
207. | diesel : relais de circuit électrique borne 87M ou entraînement électrique (W242) : Vanne d'arrêt de refroidissement de la batterie haute tension, unité de commande du frein de stationnement | 5A
208. | moteurs : 133, 607 - relais borne 87 7.5A | ou entraînement électrique (W242) : Moteur électrique du ventilateur
209. | unité de phares avant gauche / entraînement électrique (W242) : Non allumé | 15A
210. | relais pour pare-brise chauffant / à partir du 03.11.2014 - relais d'avance au démarrage | 5A
211. | 242.848 - Appareil de commande CNG | 7.5A
Entraînement électrique (W242) : Pompe de circulation du circuit de chauffage | 15A
212. | moteurs 133, 270 : cosse de câble pour circuit électrique borne 87M3 (moteurs 133, 270), moteur 651 : Vanne de commutation de dérivation du refroidisseur de recirculation des gaz d'échappement, tuyau de purge du système de refroidissement et élément chauffant du thermostat, moteur 607 : calculateur CDI, servomécanisme de régulation de la pression de suralimentation, sonde lambda en amont du catalyseur, entraînement électrique (W242) : Entraînement électrique et chargeur pompe de refroidissement | 15A
213. | Moteurs 133, 270, 651 : Terminaison de câble borne 87, moteur 607 : sonde lambda après catalyseur, calculateur CDI, soupape de dosage, capteur de réverbération de l'arbre à cames, entraînement électrique (W242) : Pompe de refroidissement 1 Pompe de refroidissement de la batterie | 15A
214. | Moteurs 133, 270, 651 : Terminaison de câble borne 87 10A | ou Entraînement électrique (W242) : Pompe de refroidissement 2 Refroidissement de la batterie 15A
215. | moteurs Otto : bobine d'allumage cylindres 1 / 2 / 3 / 4 ; moteur 651 : Soupape de dosage ; moteur 607 : soupape de dosage, régulation de la pression de suralimentation Servomécanisme, appareil de commande CDI 20A | ou entraînement électrique (W242) : Appareil de commande de gestion thermique, appareil de commande de la passerelle de transmission / distributeur électrique haute tension (à partir du 03.11.2014) 5A
216. | moteur à essence : appareil de commande ME ou moteur 607 : appareil de commande de la boîte de vitesses | 5A
217. | boîte de vitesses 724 : calculateur de commande de boîte de vitesses à double embrayage entièrement intégré | 25A
218. | unité de contrôle électronique de la stabilité | 5A
219. | transmission électrique (W242) : Unité de commande pour le blocage de stationnement | 5A
220. | pompe du circuit de refroidissement de l'huile de commande (boîte de vitesses 724) | 10A
221. | entraînement électrique (W242) : Pompe à vide | 40A
222. | entraînement électrique (W242) : Compresseur électrique de climatisation | 7,5A
223. | non enclenché
224. | module de commande électrique DISTRONIC, module de commande COLLISION PREVENTION ASSIST | 7,5A
225. | transmission électrique (W242) : Module de commande de la boîte de vitesses | 5A
226. | 242.848 : Module de commande GNC ou entraînement électrique (W242) : Module de commande de l'électronique de puissance, module de commande du chargeur | 5A
227. | entraînement électrique (W242) : Unité de contrôle de l'électronique de puissance | 5A
228. | propulsion électrique (W242) : Générateur de son du véhicule électrique | 5A
229. | unité de phares avant gauche | 5A
230. | unité de contrôle électronique de la stabilité | 5A
231. | unité de commande des phares avant droit | 5A
232. | unité de commande des phares | 15A
233. | non allumé
234. | moteur 607 : unité de commande de la boîte de vitesses 5A / entraînement électrique (W242) : Distributeur électrique haute tension 10A
235. | moteur 607 : actionneur de store de radiateur, moteur de ventilateur ou moteur 133 : pompe de circulation du refroidisseur d'air de suralimentation | 7.5A
236. | appareil de commande SAM | 40A
237. | calculateur de contrôle électronique de stabilité | 40A
238. | pare-brise chauffant | 50A
239. | relais de fonctionnement des essuie-glaces 1/2 | 30A
240A. | Relais pour borne de démarreur 50 25A | Transmission électrique (W242) : Unité de commande de la boîte de vitesses | 7,5A
240B. | Relais borne 15 (en porte-à-faux) | 25A
241. |  |entraînement électrique (W242) : Chauffage électrique Installation haute tension | 7,5A

À l'intérieur du véhicule

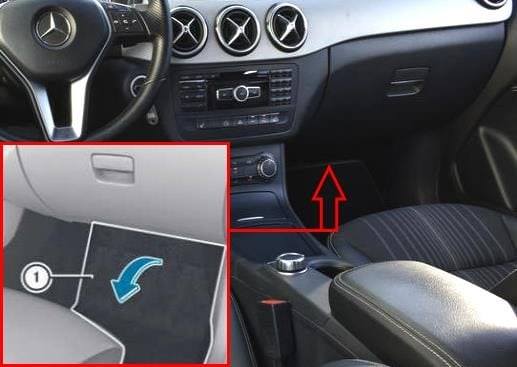

La boîte à fusibles se trouve derrière le revêtement de sol dans l'espace pour les pieds du passager.

Vue générale.

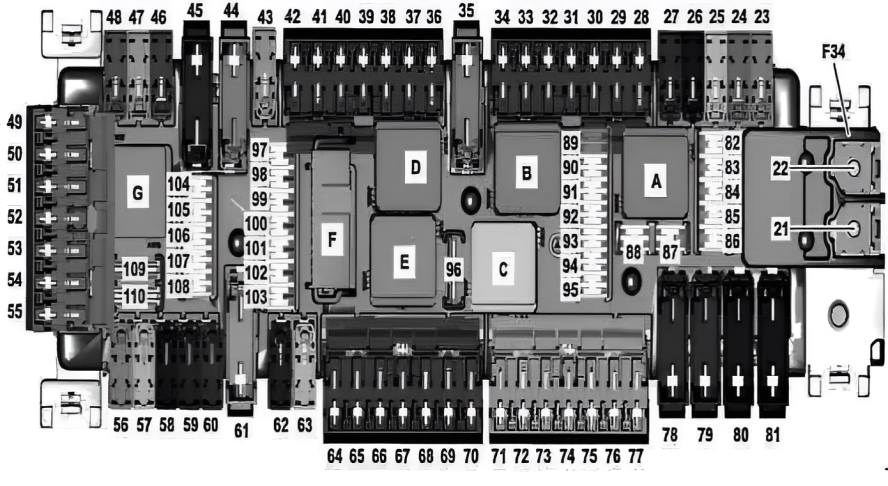

Schéma

N° | Affectation | Ampérage
A. | Borne de relais 15
B. | Relais d'essuie-glace arrière
C. | Relais pour la borne 15R2
D. | Relais de chauffage de la lunette arrière
E. | Borne de relais 15R1
F. | Borne de relais 30g
G. | Entraînement électrique (W242) : Borne de relais 87 Moteur de réglage du frein de stationnement
21. | chauffage électrique d'appoint (véhicules à moteur diesel) | 150A
22. | relais pour batterie supplémentaire pour fonction ECO start-stop | 200A
23. | module de commande de la porte avant gauche | 30A
24. | module de commande de la porte avant droite | 30A
25. | module de commande SAM | 30A
26. | terminaison de câble pour la batterie supplémentaire de la fonction ECO-Start-Stop | 10A
27. | boîte à fusibles et à relais compartiment moteur | 30A
28. | entraînement électrique (W242) : Unité de commande de gestion thermique | 5A
29. | à partir du 03.11.2014 - appareil de commande de détection de remorque et jusqu'au 02.11.2014 - prise de remorque | 15A
30. | module de commande de détection de remorque | 5A
31. | module de commande des quatre roues motrices | 5A
32. | signaux du calculateur du module électronique de la colonne de direction | 5A
33. | module audio/panneau de commande du système COMAND | 5A
34. | panneau de commande du système de climatisation | 7.5A
35. | vitre arrière chauffante | 40A
36. | unité de commande du siège du conducteur / réglage du soutien lombaire du siège du conducteur | 7.5A
37. | affichage du module audio / système COMAND | 7.5A
38. | unité de commande du système de retenue des occupants (Supplemental Restraint System) | 7.5A
39. | unité de commande du toit | 10A
40. | moteur 651 - unité de commande de la boîte de vitesses 15A | ou entraînement électrique (W242) : Unité de commande de la boîte de vitesses 5A
41. | unité de commande du toit ouvrant panoramique | 30A
42. | module de commande COMAND et module audio 5A ou module audio | 25A
43. | module de commande d'aide au stationnement | 5A
44. | prétensionneur de ceinture de sécurité arrière pour le siège avant gauche | 40A
45. | prétensionneur de ceinture de sécurité avant droite en marche arrière | 40A
46. | module de commande du siège passager avant | 7.5A
47. | module de navigation 7.5A et unité de commande du système d'amortissement adaptatif | 25A
48. | non enclenché
49. | boîtier de commande Drive Kit | 5A
50. |Boîtier de commande du cache de la caméra | 5A
51. | non enclenché
52. |Signal du moteur de verrouillage de stationnement | 30A
53. | non enclenché
54. | non enclenché
55. |Module de communication des services de télécommunication de l'unité de contrôle KEYLESS-GO | 5A
56. | signaux de l'appareil de commande du module électronique de la colonne de direction | 10A
57. | appareil de commande multifonctions pour véhicule spécial | 30A
57. | Appareil de commande multifonctions pour véhicule spécial | 7,5A
57. | Borne de relais 87 Moteur de réglage pour le verrouillage de stationnement | 5A
58. | boîte à fusibles pour véhicule spécial | 30A
59. | module de commande du siège passager | 30A
60. | Module de commande du siège conducteur | 30A
61. | module de commande de l'amplificateur du haut-parleur | 40A
62. | module de commande verrouillage électrique de la direction (boîte de vitesses 711) | 20A
63. | module de commande de la pompe à essence Mercedes Classe B 25A / propulsion électrique (W242) : Module de commande d'interface de boîte de vitesses 5A
64. | appareil de commande transmission de données de péage au standard DSRC, appareil de commande « perception électronique du péage
65. | lampe d'éclairage de la boîte à gants | 5A
66. | boîte à fusibles pour véhicules spéciaux 15A ou interface pour véhicules spéciaux | 5A
67. | non enclenché
68. | non enclenché
69. | non enclenché
70. | prise allume-cigare à l'arrière de l'habitacle | 25A
71. | prise allume-cigare dans le coffre à bagages | 25A
72. | allume-cigare avant avec cendrier éclairé Mercedes Classe B W246 / T242 | 25A
73. | appareil de commande du frein de stationnement électrique | 30A
74. | unité de commande du frein de stationnement électrique | 30A
75. | appareil de commande pour détection de remorque 20A / entraînement électrique (W242) : Appareil de commande de la batterie | 5A
76. | appareil de commande de détection de remorque | 25A / entraînement électrique (W242) : Appareil de commande de blocage de stationnement | 5A
77. | appareil de commande de détection de remorque | 25A
78. | appareil de commande du couvercle de coffre / appareil de commande de l'actionnement du hayon, boîte à fusibles pour véhicules spéciaux | 40A
79. | module de commande SAM | 40A
80. | module de commande SAM 40 | 40A
81. | commande du ventilateur | 40A
82. | unité de commande de toit | 10A
83. | module de commande de l'interrupteur d'allumage électronique | 7,5A
84. | module de commande supérieur | 5A
85. | module de commande EDW/anti-remorquage/protection de la cabine | 5A
86. | amplificateur d'antenne FM, AM et ZV | 5A
87. | connecteur de diagnostic | 10A
88. | combiné d'instruments | 10A
89. | interrupteur de l'éclairage extérieur | 5A
90. | capteur radar intelligent dans le pare-chocs arrière gauche et droit | 5A
91. | capteur de contrôle de la pression des pédales, interrupteur d'éclairage du plancher | 5A
Propulsion électrique (W242) : Appareil de commande du système de gestion de la batterie | 5A
92. | appareil de commande de la pompe à carburant (fusible pompe à essence) ou entraînement électrique (W242) : Appareil de commande de l'interface de la boîte de vitesses | 5A
93. | appareil de commande du frein de stationnement électrique | 5A
94. | calculateur du système de retenue du passager (SRS) | 7,5A
95. | détection d'occupation du siège passager et AKSE, calculateur Weight Sensing System | 7,5A
96. | moteur d'essuie-glace de la porte du coffre | 15A
97. | prise électrique pour téléphone portable | 5A
98. | unité de commande SAM | 5A
99. | unité de commande pour le contrôle de la pression des pneus | 5A
100. | interface DIRECT SELECT (moteur 133) | 5A
101. | unité de commande pour la traction intégrale | 10A
102. | récepteur pour la télécommande radio du chauffage autonome ou Electric Drive (W242) - calculateur de boîte de vitesses ou AMG, à partir du 01.09.2015 - calculateur de mode de conduite ou à partir du 01.06.2016 - commutateur d'antenne pour le téléphone et l'appareil de chauffage autonome | 5A
103. | module de communication services de télécommunication, appareil de commande HERMES, appareil de commande système d'appel d'urgence | 5A
104. | unité de commande d'interface multimédia pour la connexion d'appareils | 5A
105. | unité de commande Satellite Digital Audio Radio (SDAR), unité de commande Satellite Digital Audio Radio 5A ou module tuner | 7.5A
106. | caméra multifonctionnelle | 5A
107. | tuner TV numérique | 5A
108. | caméra de recul 5A / caméra de recul (à partir du 01.06.2016) 7.5A
109. | connecteur électrique de la prise de charge | 20A
110. | module de commande COMAND, unité de commande du son moteur, module audio | 30A
